理想RP.RN一体机故障代码 测试代码

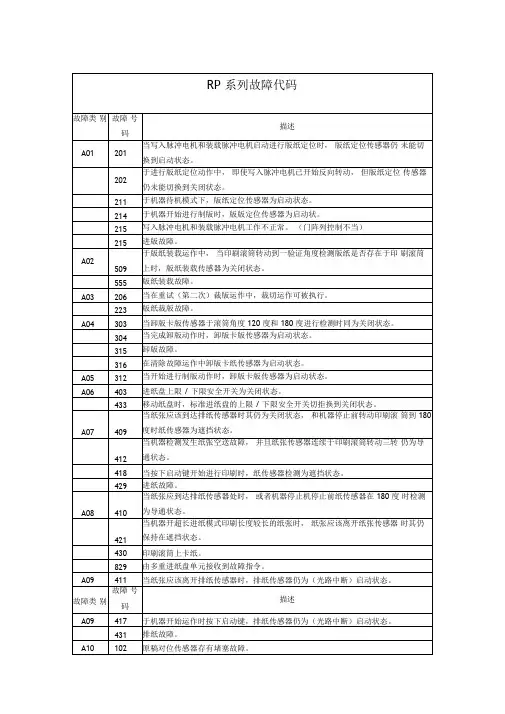

理想RP/RN一体机故障代码

（一）故障类别 故障说明

T 叫修故障

A 卡纸故障

B 选配件故障

C 消耗材料故障

D 设定检查故障

E 警告（叫修）

（二）故障号码 故障说明

0XX 系统（硬件。软件。通讯连接）操作面板部分故障

1XX 扫描（扫描器。ADF）图象处理部分故障

2XX 制版部分故障

3XX 卸版部分故障

4XX 进纸。排纸部分故障

5XX 印刷滚筒部分故障

6XX 印刷调节（纵向定位。浓度）部分故障

7XX 选配件设备故障

面板信息清单

故障分类 故障说明

T01 主电机锁固

T02 升降电机锁固

T03 版夹电机锁固

T04 溢墨

T05 纵向定位电机锁固

T08 电脑介面故障

T11 压力控制电机锁固

T12 卸版电机锁固

T13 切刀电机锁固

T14 稿台故障

T15 ADF故障 T17 线圈计数器未连接

T19 热敏压力电机锁固

T20 排纸电机锁固

T23 未释放扫描器锁固

T24 供墨电机锁固

T25 无锂电池

A01 进版故障

A02 版纸装载故障

A03 版纸裁切故障

A04 卸版故障

A05 卸版部分卡版

A06 检查进纸盘

A07 进纸故障

A08 印刷滚筒上卡纸

A09 排纸故障

A10 ADF进稿故障

A16 版纸待卸故障

A17 切刀故障

C01 更换油墨瓶

C02 更换版纸卷

C03 废版盒满

C04 无纸

D01 未置入印刷滚筒

D02 印刷滚筒规格不符

D03 未置入油墨瓶

D04 油墨瓶规格不符

D05 未置入版纸卷

D07 未置入废版盒

D09 未闭合版纸装载单元

E01 更换锂电池

E02 保养维修叫修

理想RP/RN一体机测试代码

一、 各项步骤

1) 启动测试模式步骤

〈400 dpi 机型〉

开启机器电源，并同时按下操作面板上的←和→键。测试模式进入待机状态。

〈300 dpi 机型〉

开启机器电源，并同时按下操作面板上的“Master/Print”和“Text/Photo”键。测试模式进入待机

状态。

2) 操作步骤

各项测试模式的编号，可由“键输入”或“菜单选项”进行输入（选择）。

(a). 键输入步骤

(1) 进入测试模式待机状态后，使用“数字键”输入需要执行的测试模式号码，如键入了错误的测

试模式号码，按下操作面板上的“C”清除键后再重新键入正确的测试模式号码。

(2) 按下“START”启动键执行测试模式运作。

(3) 按下“STOP”键或“START”键终止测试模式运行，并返回待机状态或运作待机状态下。

* 当设定测试模式资讯时，按下“START”启动键确认更改资讯并返回测试模式待机状态。如欲取消设置并返回测试模式待机状态，按下“STOP”停止键。

(b). 菜单选项输入步骤

(1) 于测试模式待机状态下，在测试模式菜单模式下选择一项需要检视的单元项目。

〈400 dpi 机型〉：

在LCD 屏上按下单元项目。（单元项目被突显）

测试模式的副菜单选项会被显示出来。

〈300 dpi 机型〉：

使用“Up/Down”键或功能键选择单元项目，然后按下“ENTER”键。

测试模式的副菜单选项会被显示出来。 (2) 于测试模式的副菜单选项中选择一项需要进行检视的测试项目。

〈400 dpi 机型〉：

在LCD 屏上按下单元项目。（单元项目被突显）

〈300 dpi 机型〉：

使用光标或功能键选择单元项目，然后按下“ENTER”键。

(3) 按下“START”启动键执行输入的测试模式运作。

(4) 按下“STOP”键或“START”键中止测试模式运行，并返回待机状态或测试模式待机状态下。

* 当设定测试模式资讯时，按下“START”启动键确认更改资讯并返回待机状态模式。在返

回待机状态前按下“STOP”停止键可取消更改资讯。

3) 退出测试模式状态

如需退出测试模式状态，可于测试模式待机状态下或测试模式运作待机状态下按住“RESET”复位键一秒钟以上。

二、 各个独立测试步骤

1) 检查各个传感器及开关

使用两种不同的响声来表示各传感器和开关的状态：

被检测： 0.1 秒的间歇响声（短哔哔声）

未被检测： 0.5 秒的间歇响声（长哔哔声）

2) 检查各个电机及线圈

按下“START”启动键切换各电机和线圈到“启动”状态，按下“START”启动键或“STOP”停止

键中止各电机和线圈的检查。

* 在此项操作时，机器不会进行故障检查。注意一些移动的零部件可能被锁定，如运行超过它们的限制位置，可导致零部件损坏。

3) 检查单元的各项运作

（1）按下“START”启动键，进行单元运作。故障检查基本上与机器正常操作时一样同被执行。

某些运作将于其运作完整的一周期后停止，而有些运作则会一直运作直到按下操作面板上的按

键（“START”启动键或“STOP”停止键）后才会停止。

(2)如于此项检查中发生故障，机器则会发出连续的长响，而按下“RESET”复位键则可消除发生的故障。

4) 资讯检查

按下“START”启动键显示当前的资讯设定值。

* 资讯检查只是仅仅显示出各个不同的设定值，并不可以在此处进行设定值的更改。

5) 资讯设定

(1) 按下“START”启动键显示和改变当前的资讯设定。 (2) 使用数字键改变资讯（设定，并利用“*”键切换资讯的+/-（正负）值。

(3) 〈400 dpi 机型〉一旦改变资讯（设定值）后，按下“START”启动键确认设定值并返回到待机状态。如需取消资讯设定，在返回待机模式前按下“STOP”停止键取消设置。

〈300 dpi 机型〉一旦改变资讯（设定值）后，按下“START”启动键确认设定值并返回到待机状态。

* 如输入机器的设定值超出其规格范围，则设定值将设回它的默认值。同样如输入设定值时未按照其规定的单位设定，则设定值也会设回它的默认值。

理想RP/RN一体机测试代码（一） 传感器及开关检测

序号 测试项目 受检时状态

100 图象扫描器ADF补偿传感器 光路遮断 （当前检有遮挡板）

101 稿台原稿检测传感器 光路导通（当前检有原稿）

110 ADF原稿对位传感器 光路遮断

111 ADF原稿输入传感器 光路遮断（反射光被遮断）

112 原稿输出传感器 光路遮断

113 ADF原稿检测传感器 光路导通（当前检有原稿）

117 盖板开启传感器 光路遮断

200 版纸定位传感器 光路导通（当前检有原稿）

201 版尾传感器 光路遮断 （检测到版尾标签）

202 版纸检测传感器 光路导通（当前检有原稿）

203 切刀初始位置开关 开关OFF状态

204 TPH压力传感器 光路遮断 （TPH压力板闭合）

205 版纸装载单元传感器 光路遮断（版纸装载单元闭合）

206 稿台设定开关 开关ON状态

300 卸版传感器 光路遮断（当前检有版纸）

301 版纸压缩传感器 光路遮断（当前检有版纸压缩版）

302 废版满传感器 光路遮断

303 废版盒安全开关 开关ON状态

400 纸张检测传感器 光路导通（当前检有印刷纸张）

401 纸张幅面检测传感器 光路导通（当前检有印刷纸张）

402 上限传感器 光路遮断 （当前检有遮挡板）

404 下限传感器 光路遮断 （当前检有遮挡板）

405 纸张传感器 光路导通（当前检有印刷纸张） 406 收纸传感器 光路遮断（当前检有印刷纸张）

408 进纸盘下限安全开关 开关ON状态

409 升降电机下降开关 开关ON状态

412 编码传感器 光路遮断 （当前检有遮挡板）

500 位置A传感器 光路遮断 （当前检有遮挡板）

509 油墨传感器 与油墨接触

510 溢墨传感器 与油墨接触

516 印刷滚筒转动开关 开关ON状态

518 印刷滚筒释放开关 开关ON状态

600 印刷压力控制传感器 光路遮断 （当前检有遮挡板）

RP/RN一体机测试代码（二） 电机及线圈检测

序号 测试项目

030 响声检测1 0.1秒间歇

031 响声检测 2 0.5秒间歇

130 CCD显示灯 发亮

132 ADF读入脉冲电机(CW)

133 ADF读入脉冲电机(CWW)
