浅谈汽车手动玻璃升降器的试验

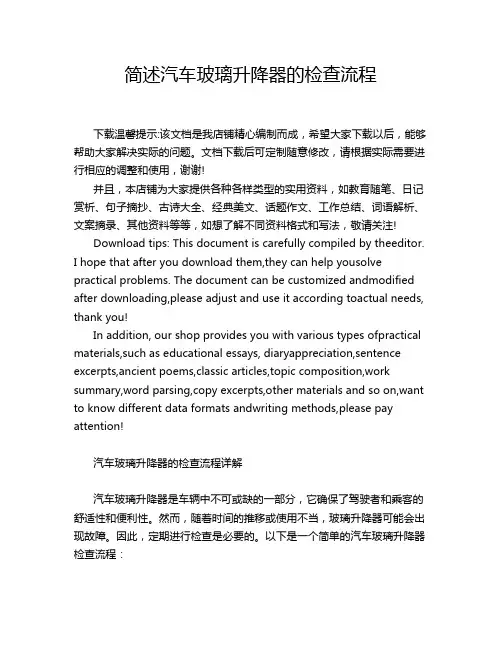

简述汽车玻璃升降器的检查流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车玻璃升降器的检查流程详解汽车玻璃升降器是车辆中不可或缺的一部分，它确保了驾驶者和乘客的舒适性和便利性。

一、实训目的本次实训旨在通过实际操作，掌握汽车玻璃升降器的拆卸、安装和故障排查的基本技能，了解玻璃升降器的工作原理和常见故障，提高实际动手能力和故障处理能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点汽车维修实训室四、实训内容1. 玻璃升降器的工作原理及结构玻璃升降器是汽车门窗玻璃升降的重要部件，主要由电动机、减速器、钢丝绳、导向板、玻璃安装托架等组成。

电动机通过减速器将动力传递给钢丝绳，带动玻璃安装托架上下移动，实现玻璃的升降。

2. 玻璃升降器的拆卸与安装（1）拆卸步骤：1）断开电源，确保安全。

2）拆下玻璃升降器附近的装饰板，露出升降器。

3）拆卸固定螺丝，将升降器与车门连接部分分离。

4）拔出电动机插头，取下升降器。

（2）安装步骤：1）将升降器安装到车门上，对准固定孔位。

2）安装固定螺丝，确保升降器固定牢固。

3）连接电动机插头，恢复电源。

4）安装装饰板，完成安装。

3. 玻璃升降器常见故障及处理（1）故障现象：玻璃升降无力或卡滞。

处理方法：检查电动机、减速器、钢丝绳等部件是否存在磨损或损坏，及时更换。

（2）故障现象：玻璃升降器异响。

处理方法：检查升降器部件是否存在松动，紧固螺丝，必要时更换损坏部件。

（3）故障现象：玻璃升降器升降速度异常。

处理方法：检查电动机、减速器、钢丝绳等部件是否存在磨损或损坏，调整升降速度。

五、实训过程1. 按照实训指导书的要求，了解玻璃升降器的工作原理和结构。

2. 在实训师傅的指导下，进行玻璃升降器的拆卸与安装操作。

3. 在实训过程中，遇到问题及时向师傅请教，确保操作正确。

4. 通过实训，掌握玻璃升降器的拆卸、安装和故障排查技能。

六、实训总结通过本次实训，我对汽车玻璃升降器的拆卸、安装和故障排查有了更加深入的了解，提高了自己的实际动手能力和故障处理能力。

以下是我对本次实训的总结：1. 玻璃升降器是汽车门窗玻璃升降的重要部件，掌握其拆卸、安装和故障排查技能对汽车维修工作具有重要意义。

车辆工程技术176 维修驾驶汽车玻璃升降器常见故障问题的分析与研究周菲菲,多　帅,王　艳（华晨雷诺金杯汽车有限公司,沈阳 110000）摘　要：玻璃升降系统主要失效故障表现为，升降振动和噪声、防水密封、升降阻力大和无法升降等失效故障。

关键词：汽车；玻璃；升降器；常见故障0　前言 玻璃升降系统是除行驶功能外使用频率较高的系统，经常会出现门玻璃升不到顶部、升降阻滞、升降异响等问题。

玻璃升降系统问题也一直是生产、使用过程中较难解决的问题，需要建立一套科学的方法，从产品设计、参数选型、整车升降实验等各环节分析和验证,保证玻璃升降系统运行稳定、可靠。

升降系统工作原理玻璃升降系统设计边界条件： （1）车门：边框上段和曲率。

（2）玻璃：形状、曲率、形状、行程和连接方式。

（3）玻璃导轨：行程、截面和接触面形式。

（4）呢嘈和挡水条：截面和接触面形式。

（5）驱动：电流和转矩。

在做升降系统设计前必须满足以上五项边界参数，可设计出结构合理的汽车玻璃升降系统。

绳轮式结构升降器由直流电动机、机械升降机构和控制系统三大部分组成，驱动电动机为直流电动机，涡轮涡杆减速装置具有正反旋转、输出扭矩高、噪声小、体积紧凑、便于布置、安装方便、密封性好及成本低等特性，直流电动机内部还配有堵转电流过载保护装置。

在升降机构中，电动机的输出花键与卷丝筒连接，绕在卷丝筒上的钢丝与玻璃装配支撑架相连接。

同时也配备了一键升降功能和防夹功能。

原理是通过驱动电动机的旋转运动转换为升降器机构带玻璃上升或下降至所需位置，从而带动玻璃沿着玻璃导轨、门上段和呢嘈轨迹升降运动。

1　故障现象 有1辆宝马MINIR60轿车，行驶里程1万km。

客户反映车窗玻璃上升到顶后会产生自动下降的现象。

主要故障现象如下：（1）车窗使用一键上升到顶时，车窗会自动下降，出现类似车窗防夹功能起作用的情况。

（2）手动初始化有时候成功，有时候失败。

失败时是在升到顶的时候提示初始化失败。

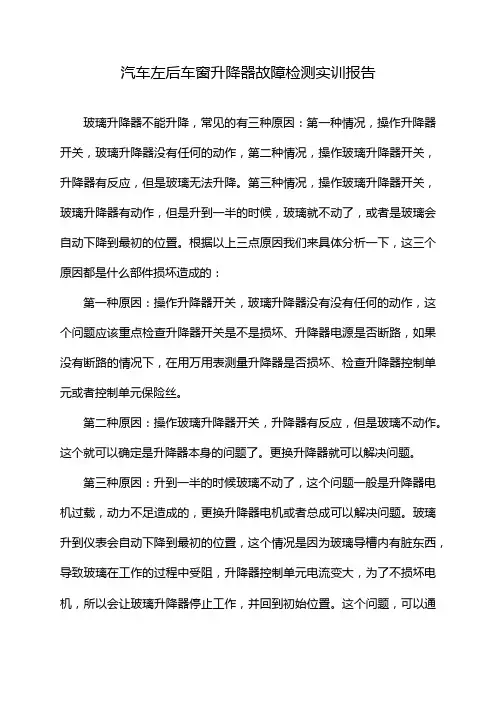

汽车左后车窗升降器故障检测实训报告
玻璃升降器不能升降，常见的有三种原因：第一种情况，操作升降器开关，玻璃升降器没有任何的动作，第二种情况，操作玻璃升降器开关，升降器有反应，但是玻璃无法升降。

第三种情况，操作玻璃升降器开关，玻璃升降器有动作，但是升到一半的时候，玻璃就不动了，或者是玻璃会自动下降到最初的位置。

根据以上三点原因我们来具体分析一下，这三个原因都是什么部件损坏造成的：
第一种原因：操作升降器开关，玻璃升降器没有没有任何的动作，这个问题应该重点检查升降器开关是不是损坏、升降器电源是否断路，如果没有断路的情况下，在用万用表测量升降器是否损坏、检查升降器控制单元或者控制单元保险丝。

第二种原因：操作玻璃升降器开关，升降器有反应，但是玻璃不动作。

这个就可以确定是升降器本身的问题了。

更换升降器就可以解决问题。

第三种原因：升到一半的时候玻璃不动了，这个问题一般是升降器电机过载，动力不足造成的，更换升降器电机或者总成可以解决问题。

玻璃升到仪表会自动下降到最初的位置，这个情况是因为玻璃导槽内有脏东西，导致玻璃在工作的过程中受阻，升降器控制单元电流变大，为了不损坏电机，所以会让玻璃升降器停止工作，并回到初始位置。

这个问题，可以通
过清洗玻璃轨道或者更换玻璃轨道来解决问题。

有的车型还需要进行车窗玻璃初始化设置才能恢复正常。

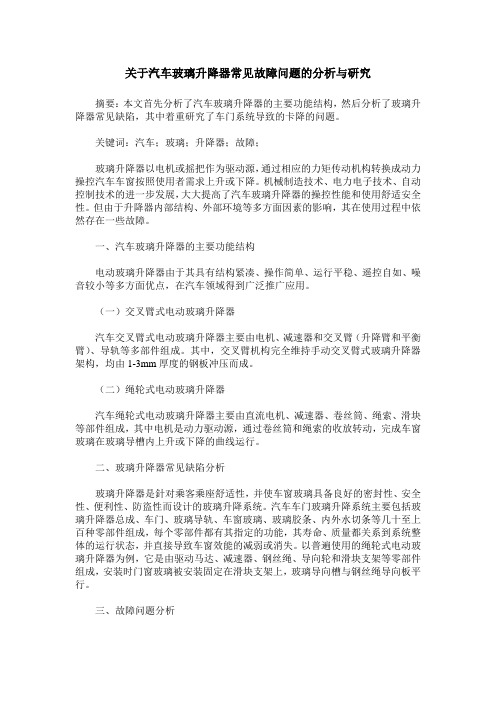

关于汽车玻璃升降器常见故障问题的分析与研究摘要：本文首先分析了汽车玻璃升降器的主要功能结构，然后分析了玻璃升降器常见缺陷，其中着重研究了车门系统导致的卡降的问题。

关键词：汽车；玻璃；升降器；故障；玻璃升降器以电机或摇把作为驱动源，通过相应的力矩传动机构转换成动力操控汽车车窗按照使用者需求上升或下降。

机械制造技术、电力电子技术、自动控制技术的进一步发展，大大提高了汽车玻璃升降器的操控性能和使用舒适安全性。

但由于升降器内部结构、外部环境等多方面因素的影响，其在使用过程中依然存在一些故障。

一、汽车玻璃升降器的主要功能结构电动玻璃升降器由于其具有结构紧凑、操作简单、运行平稳、遥控自如、噪音较小等多方面优点，在汽车领域得到广泛推广应用。

（一）交叉臂式电动玻璃升降器汽车交叉臂式电动玻璃升降器主要由电机、减速器和交叉臂（升降臂和平衡臂）、导轨等多部件组成。

其中，交叉臂机构完全维持手动交叉臂式玻璃升降器架构，均由1-3mm厚度的钢板冲压而成。

（二）绳轮式电动玻璃升降器汽车绳轮式电动玻璃升降器主要由直流电机、减速器、卷丝筒、绳索、滑块等部件组成，其中电机是动力驱动源，通过卷丝筒和绳索的收放转动，完成车窗玻璃在玻璃导槽内上升或下降的曲线运行。

二、玻璃升降器常见缺陷分析玻璃升降器是針对乘客乘座舒适性，并使车窗玻璃具备良好的密封性、安全性、便利性、防盜性而设计的玻璃升降系统。

汽车车门玻璃升降系统主要包括玻璃升降器总成、车门、玻璃导轨、车窗玻璃、玻璃胶条、内外水切条等几十至上百种零部件组成，每个零部件都有其指定的功能，其寿命、质量都关系到系统整体的运行状态，并直接导致车窗效能的减弱或消失。

以普遍使用的绳轮式电动玻璃升降器为例，它是由驱动马达、减速器、钢丝绳、导向轮和滑块支架等零部件组成，安装时门窗玻璃被安装固定在滑块支架上，玻璃导向槽与钢丝绳导向板平行。

三、故障问题分析（一）玻璃升降故障玻璃升降故障有升降器本身的原因和车门系统原因，车门系统原因包括当汽车玻璃呢槽发生变形或开裂损坏、升降器固定螺栓发生松动、前门活动导轨安装误差超标等；升降器内部机构损坏或本身存在缺陷或故障（如：绳轮式升降器钢丝绳错槽、交叉臂升降器机构变形等）均可能造成玻璃升降器在操作运行过程中的卡滞问题。

一、实训目的通过本次实训，使学生了解和掌握汽车玻璃升降机的拆装方法和技巧，提高学生的动手实践能力，增强学生的汽车维修技能。

同时，通过实训，培养学生的团队协作精神，提高学生的综合素质。

二、实训时间2023年3月15日至2023年3月17日三、实训地点汽车维修实训室四、实训内容1. 玻璃升降机的基本结构及原理2. 玻璃升降机的拆装方法3. 玻璃升降机故障的诊断与排除五、实训过程1. 玻璃升降机的基本结构及原理实训开始前，首先由指导老师向学生介绍玻璃升降机的基本结构及原理。

玻璃升降机主要由电动机、传动装置、控制开关、升降器等部分组成。

电动机通过传动装置带动升降器，实现车窗的升降。

2. 玻璃升降机的拆装方法（1）准备工作首先，准备好拆装工具，如螺丝刀、扳手、锤子等。

然后，将车辆停放在安全的地方，确保实训过程的安全。

（2）拆装步骤① 拆卸内饰板根据车型不同，拆卸内饰板的方法可能略有差异。

以某车型为例，拆卸内饰板的步骤如下：a. 打开车门，找到内饰板上的固定螺丝，用螺丝刀拧下。

b. 将内饰板从车门上取下。

② 拆卸玻璃a. 将玻璃升至最高位置，使玻璃与车门框分离。

b. 检查玻璃四周是否有固定螺丝，若有，则拧下。

c. 将玻璃从车门框中取出。

③ 拆卸玻璃升降器a. 找到玻璃升降器上的固定螺丝，用螺丝刀拧下。

b. 将玻璃升降器从车门框中取出。

④ 拆卸电动机a. 找到电动机上的固定螺丝，用螺丝刀拧下。

b. 将电动机从车门框中取出。

⑤ 拆卸传动装置a. 找到传动装置上的固定螺丝，用螺丝刀拧下。

b. 将传动装置从车门框中取出。

⑥ 拆卸控制开关a. 找到控制开关上的固定螺丝，用螺丝刀拧下。

b. 将控制开关从车门框中取出。

3. 玻璃升降机故障的诊断与排除实训过程中，学生需要学会如何诊断玻璃升降机故障，并排除故障。

以下是一些常见的故障及排除方法：（1）玻璃升降器卡滞故障原因：玻璃升降器内部齿轮磨损、润滑不良等。

排除方法：检查玻璃升降器内部齿轮，如有磨损，则更换；检查润滑情况，如有必要，添加润滑剂。

一、实训目的本次实训旨在通过实际操作，让学生掌握汽车玻璃升降器的拆卸方法，提高学生的动手能力和故障排除能力，同时加深对汽车玻璃升降器结构和工作原理的理解。

二、实训内容1. 玻璃升降器结构和工作原理玻璃升降器主要由电机、升降连杆、限位开关、控制开关、玻璃等部件组成。

电机通过升降连杆驱动玻璃上升或下降，限位开关用于控制玻璃的升降位置，控制开关用于控制玻璃升降器的开关和升降方向。

2. 玻璃升降器拆卸步骤（1）准备工具：螺丝刀、扳手、钳子等。

（2）拆卸内饰板：首先，打开车门，用螺丝刀拧下内饰板固定螺丝，然后将内饰板拆卸下来。

（3）拆卸玻璃：将玻璃升至最高位置，用扳手拧下固定玻璃的螺丝，将玻璃取下。

（4）拆卸升降连杆：将升降连杆从玻璃升降器上拆卸下来。

（5）拆卸电机：首先，拔掉电机电源线，然后拧下电机固定螺丝，将电机拆卸下来。

（6）拆卸限位开关：拧下限位开关固定螺丝，将限位开关拆卸下来。

（7）拆卸控制开关：拧下控制开关固定螺丝，将控制开关拆卸下来。

（8）清理和检查：将拆卸下来的部件进行清理和检查，找出故障原因。

（9）组装和调试：将拆卸下来的部件按照拆卸顺序重新组装，并进行调试。

三、实训过程1. 实训准备在实训开始前，学生需要熟悉玻璃升降器的结构和工作原理，了解拆卸步骤和注意事项。

2. 实训实施（1）学生两人一组，每组一辆汽车。

（2）每组学生按照拆卸步骤进行操作，注意安全。

（3）教师巡回指导，解答学生提出的问题。

3. 实训总结（1）学生总结实训过程中遇到的问题和解决方法。

（2）教师点评学生操作过程，指出优点和不足。

四、实训结果通过本次实训，学生掌握了汽车玻璃升降器的拆卸方法，提高了动手能力和故障排除能力。

以下是部分学生的实训总结：1. 学生A：在拆卸玻璃升降器时，发现电机固定螺丝生锈，导致拆卸困难。

经过教师的指导，我学会了如何正确使用工具，成功拆卸了电机。

2. 学生B：在拆卸限位开关时，由于拆卸方法不当，导致限位开关损坏。

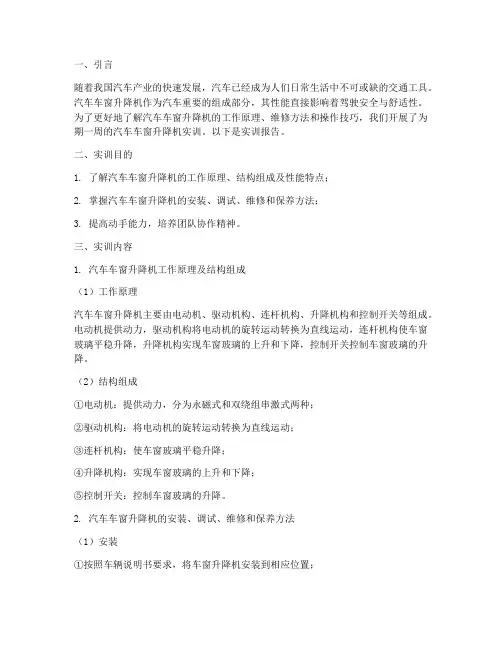

一、引言随着我国汽车产业的快速发展，汽车已经成为人们日常生活中不可或缺的交通工具。

汽车车窗升降机作为汽车重要的组成部分，其性能直接影响着驾驶安全与舒适性。

为了更好地了解汽车车窗升降机的工作原理、维修方法和操作技巧，我们开展了为期一周的汽车车窗升降机实训。

以下是实训报告。

二、实训目的1. 了解汽车车窗升降机的工作原理、结构组成及性能特点；2. 掌握汽车车窗升降机的安装、调试、维修和保养方法；3. 提高动手能力，培养团队协作精神。

三、实训内容1. 汽车车窗升降机工作原理及结构组成（1）工作原理汽车车窗升降机主要由电动机、驱动机构、连杆机构、升降机构和控制开关等组成。

电动机提供动力，驱动机构将电动机的旋转运动转换为直线运动，连杆机构使车窗玻璃平稳升降，升降机构实现车窗玻璃的上升和下降，控制开关控制车窗玻璃的升降。

（2）结构组成①电动机：提供动力，分为永磁式和双绕组串激式两种；②驱动机构：将电动机的旋转运动转换为直线运动；③连杆机构：使车窗玻璃平稳升降；④升降机构：实现车窗玻璃的上升和下降；⑤控制开关：控制车窗玻璃的升降。

2. 汽车车窗升降机的安装、调试、维修和保养方法（1）安装①按照车辆说明书要求，将车窗升降机安装到相应位置；②连接电动机、驱动机构、连杆机构、升降机构和控制开关；③检查各部件是否安装牢固，接线是否正确。

（2）调试①检查车窗升降机是否平稳；②调整连杆机构，使车窗玻璃升降顺畅；③测试控制开关，确保车窗玻璃升降功能正常。

（3）维修①检查电动机、驱动机构、连杆机构、升降机构和控制开关等部件是否存在损坏；②更换损坏的部件，修复损坏的部件；③检查接线是否牢固，确保电路畅通。

（4）保养①定期检查车窗升降机各部件的磨损情况；②清理车窗升降机各部件的灰尘和污垢；③加注润滑油，确保各部件运转顺畅。

3. 汽车车窗升降机的操作技巧①掌握车窗升降机控制开关的使用方法；②根据实际情况，选择合适的升降速度；③注意观察车窗玻璃升降情况，避免夹手等事故发生。

一、实训背景随着汽车行业的快速发展，汽车玻璃升降机已成为汽车的重要组成部分，其作用在于提高驾驶舒适性、保障行车安全。

为了深入了解汽车玻璃升降机的结构、原理及维修方法，提高自身动手能力，我参加了本次汽车玻璃升降机实训。

二、实训目的1. 熟悉汽车玻璃升降机的结构、原理及维修方法；2. 提高动手操作能力，为今后从事汽车维修工作打下基础；3. 培养团队协作精神，提高沟通能力。

三、实训内容1. 汽车玻璃升降机的基本结构汽车玻璃升降机主要由以下部件组成：（1）电机：负责驱动玻璃升降；（2）齿轮箱：将电机输出的扭矩传递给升降机构；（3）升降杆：连接齿轮箱和玻璃；（4）玻璃：需要升降的部件；（5）限位开关：防止玻璃升降到极端位置；（6）控制开关：控制玻璃升降机的工作。

2. 汽车玻璃升降机的工作原理汽车玻璃升降机通过电机驱动齿轮箱，将齿轮箱输出的扭矩传递给升降杆，使玻璃上升或下降。

当控制开关接通时，电机开始工作，驱动升降杆运动，从而实现玻璃的升降。

当玻璃到达设定位置时，限位开关断开，电机停止工作，完成升降过程。

3. 汽车玻璃升降机的维修方法（1）检查电机：观察电机是否有异响、过热等现象，如有异常，应更换电机。

（2）检查齿轮箱：观察齿轮箱是否有漏油、异响等现象，如有异常，应更换齿轮箱。

（3）检查升降杆：检查升降杆是否有磨损、变形等现象，如有异常，应更换升降杆。

（4）检查限位开关：检查限位开关是否正常工作，如有异常，应更换限位开关。

（5）检查控制开关：检查控制开关是否正常工作，如有异常，应更换控制开关。

（6）检查玻璃胶条：检查玻璃胶条是否老化、变形等现象，如有异常，应更换胶条。

四、实训过程1. 实训前期，通过查阅资料、请教老师，了解汽车玻璃升降机的基本结构、原理及维修方法。

2. 实训中期，跟随师傅进行实际操作，学习拆装汽车玻璃升降机。

3. 实训后期，独立完成汽车玻璃升降机的维修，并总结经验。

五、实训收获1. 熟悉了汽车玻璃升降机的结构、原理及维修方法；2. 提高了动手操作能力，为今后从事汽车维修工作打下基础；3. 培养了团队协作精神，提高了沟通能力；4. 增强了面对问题的应变能力。

汽车升降玻璃电路实验报告
玻璃升降器是汽车门窗玻璃的升降装置，主要分电动玻璃升降器与手动玻璃升降器两大类。

现在许多轿车门窗玻璃的升降（关闭和开启）已经抛弃了摇把式的手动升降方式，一般都改用按钮式的电动升降方式，即使用电动玻璃升降器。

轿车用的电动玻璃升降器多是由电动机、减速器、导绳、导向板、玻璃安装托架等组成。

总开关由驾车者，控制全部门窗玻璃的开闭，而各车门内把手上的分开关由乘员分别控制各个门窗玻璃的开闭，操作十分便利。

驾驶员侧车窗快速上升和快速下降功能:车窗电机内的逻辑电路检测到驾驶员车窗开关触点闭合/断开产生的电压变化，车窗电机将车窗玻璃按要求的方向移动。

车窗电机如果检测到阻力过大，能自动反转，避免伤害被卡住的乘客。

通过拉起和按住车窗开关可以撤销自动反向安全功能。

乘客侧、右后和左后车窗:当驾驶员想控制乘客、左后或右后车窗时，驾驶员将使用驾驶员车窗开关向车身控制模块发送串行数据信息，车身控制模块将向相应车门车窗开关发送串行数据信息，此开关将指令车窗按要求的方向移动。

车窗锁止开关:当驾驶员按下车窗锁止开关时，开关向车身控制模块发送串行数据信息，该模块将向后窗开关发送停用指令，将开关停用。

但从驾驶员车窗开关上操作，后车窗仍将正常工作。

本实验给出了开发车窗控制系统的一种方案，但由于水平和资料的有限，知识的不足还与有限时间的关系，仍然存在很多需要改进的
地方。

特别是在车窗升降过程中遭遇的电池故障或熄火状况，这点非常重要。
