柴油发电机组知识工厂培训课程PPT教案

柴油发电机组知识工厂培训课程PPT教案
300米,功率下调4% 温度修正:环境温度高于40 ℃时,每升高
11 ℃,功率下调2%.
（3）功率匹配计算：
N：15kW
K6：20kW
柴油机额定功率Pn
KV：25kW
风扇、充电机功率损耗：Po
发电机效率0 联轴器传动效率1
200~500kW：>90% 500kW以上：>93%
功率修正系数2
当环境温度超过40℃时，功率修正系数：大气温度（℃）来自0510
15
20
25
30
35
40
45
50
-
-
-
-
1.00 0.98 0.96 0.93 0.91
0.88 0.85
-
-
- 0.99 0.97 0.95 0.93 0.91 0.88 0.86
0.83
-
1
0.98 0.96 0.95 0.93 0.90 0.88 0.86 0.83 0.80
非等效采用 ΓOCT23377-84内燃发 电机组和移动电站通用 技术条件
ΓOCT10032-80
通 讯 用 柴 油 YD/T 502-2007 通讯用柴油发电机组 发电机组
固定式、移动式船舶辅 助柴油发电机组自动化 技术条件
GB/T 2819-1995移动电站通用技术条
移动电站 件（民用）
非等效采用
3 内燃机电站分类
3.1 按燃料不同可分为： 汽油发电机组、 柴油发电机组、 燃气发电机组；
3.2 按冷却方式不同 可分为：
水冷式发电机组、
风冷式发电机组；
3.3 按使用性能可分：
普通电站（发电机组）
低噪声电站
自动化电站 自启动、 自动切换、 自动并机、 远程监控（三遥）

2024版柴油发电机培训ppt教案[1]

2024版柴油发电机培训ppt教案[1]

确保发电机组周边环境 清洁、干燥、通风良好， 无易燃易爆物品。
04
对发电机组进行空载试 运行，检查是否有异常 响声、震动、气味等。
操作过程中安全防范措施
01
02
03
04
严格遵守发电机组操作规程， 禁止无证操作或酒后操作。
在发电机组运行时，禁止触摸 高温部件和移动部件，以防烫
伤和夹伤。
定期对发电机组进行维护保养， 及时更换磨损部件和老化电气
应用领域
工业、农业、商业、军事、通信等各个领域。
市场需求
随着经济的发展和科技的进步，对电能的需求不断增加，特别是在偏远地区和应急 情况下，柴油发电机的市场需求尤为突出。同时，环保和节能要求的提高也促使柴 油发电机向更高效、更环保的方向发展。
02 柴油发电机结构 与组成
主要部件及功能
发电机
将发动机输出的机械能转化为 电能，供给负载使用。
水泵故障
检查水泵轴承、叶轮及密封件 等部件，对故障水泵进行修复
或更换。
节温器故障
检查节温器工作状况，对故障 节温器进行更换。
05 安全操作规程及 注意事项
操作前准备工作和安全检查
01
确认发电机组处于良好 状态，检查燃油、发动 机油、冷却液等液位是 否正常。
02
03
检查电气系统是否完好， 包括电缆、插头、开关 等是否破损或老化。
01
02
03
关键运行参数
监控发电机的电压、电流、 频率、功率因数、温度、 压力等关键运行参数。
参数调整方法
根据运行参数的变化，及 时调整发电机的励磁、油 门等控制装置，以保持稳 定的输出电压和频率。
数据记录与分析
定期记录运行数据，并对 数据进行分析，以便及时 发现潜在问题并采取相应 的措施。

柴油发电机组操作培训(志诚)方案

柴油发电机组操作培训(志诚)方案
2、机油检查 ➢ 检查确保机油油位在最高和最低标记之间，并尽可能靠近上限而不要超出。
注：检查机油时，应以第二次检查的情况为准。因为机组运行的过程中，机油 会飞溅附着到机油标尺上，因此第一次将机油标尺拔出后擦干净放回去，再次 拔出检查。
柴油发电机组 启动前检查
3、燃油检查 ➢ 检查燃油箱内的燃油量，必要时添加合适的燃油。 ➢ 机组第一次起动或停用较长时间后再次启动时,应先检查确保燃油中无空气，如有空气，
P2000E机组
技术参数
P2000E机组
发动机
Perkins 4016TAG1A发动机
P2000E机组
发动机
在标准条件为进气温度27 ℃， 海拔高度152.4m, 相对湿度 60%，柴油的比重为0.85
因环境差异，表中的耗油量 可能会有所不同。
P2000E机组 发电机
利莱森玛LL9124H发电机（电球）
畅，无阻碍。 ➢ 全面检查并确保电气、控制部分连接正确、接触良好、可靠、无老化现象。 ➢ 检查紧固件和油门调节系统的可靠性，确认各操纵机构灵活、 轻便、可靠，
检查水泵皮带、充电机皮带及风扇皮带的预紧情况。 ➢ 清洁机组表面，特别是机组转动部分确保无异物，检查确保没有冷却液、燃油、
柴油发电机组维保及操作培训讲义
柴油发电机组维保及操作培训讲义
1 柴油发电机组系统概述 2 柴油发电机组操作使用 3 柴油发电机组维护保养 4 柴油发电机组常见故障处理
柴油发电机组系统 概述
柴油发电机组主要作为应急备用电源广泛应用在基站和枢纽楼, 使通讯设备得 到电力保障。
柴油发电机组 定义
从组成结构来讲，柴油发电机组是一种由柴油发动机（柴油机）、同步交 流发电机（电球）、控制系统（控制屏、控制柜）三大主要部件组成的机 电一体化成套设备。

柴油发电机培训

柴油发电机培训

柴油机和汽油机区别
❖ 燃料特性：
❖柴油：粘度大、挥发性差、自燃性好 ❖汽油：粘度小、挥发性好、燃点相对于柴油高
❖ 燃油供给系统：
❖柴油机：传统的为燃油喷射系统，又称为泵→管→嘴 系统。
❖柴油机的燃油喷射系统结构较汽油机复杂，高压油泵需要一套 驱动机构来驱动，并要带一套调速机构。
❖近代柴油机很多应用了高压共轨电控系统、单体泵电控系统。
三、柴油机基础件
柴油机的基本构成
❖ 机体是发动机的骨架，用于安装和支撑发动机各总成零部件，由气 缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫组成。
气缸盖
气缸垫
气缸体
油道和水道 曲轴箱
气缸
油底壳
机体—曲轴箱
❖ 气缸体
❖ 水冷发动机的气缸体和上曲轴箱常铸成一体，一般用灰铸铁铸成， 气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱， 其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，挺柱腔 、冷却水套和润滑油道、水道等。
❖汽油机：汽油机主要采用化油器式燃料供给系统；近 代汽油机借鉴直喷柴油机的优点，更多的采用了电喷 系统（分进气道喷射和气缸内喷射两种）。
柴油机和汽油机区别
❖空燃比：
❖柴油机：柴油机空燃比只有一种情况：α＞1； 柴油机可实现高增压中冷技术，电控化较汽油 机易实现。因而具有温升功率高、动力强劲、 燃烧更完全和经济性好、排放低等显著特点与 优点

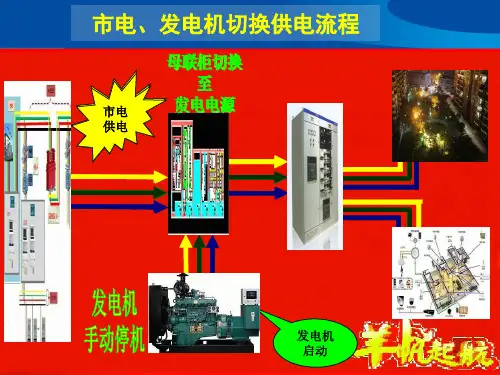

市电、发电机切换供电流程
断市供电电电
柴油机部分
柴油机结构原理
一、柴油机工作原理 及特点
柴油机工作原理
燃料与空气混合后在机器内部燃烧而产生热能， 然后再转变为机械能。
柴油机的基本术语
上、下止点 缸径 行程 工作容积

发电机组培训教材

发电机组培训教材

柴油发电机组燃料系统
详细介绍常用柴油发电机组的 燃料系统，以及如何维护这些 系统，以确保稳定性能。
柴油发电机组润滑系统
通过介绍发电机组润滑系统的 工作原理，说明这些系统如何 为设备提供优秀的润滑能力。
柴油发电机组的冷却系统
水冷却系统
这个详尽的模块会讲解水冷却系统的工作原理以及如何维护和操作。
风冷却系统
介绍了风冷系统的工作原理以及与使用水冷却系统相比的优点。
发电机组散热器
教授如何正确选择、使用和维护散热器。
柴油发电机组的电气系统
1
交、直流电系统
介绍交、直流电系统的原理、组件、功能和测试方法。
2
电气控制系统
本模块详细介绍电气控制系统，告诉您如何在设备故障排除中维护和修理电气部 分。
3
电气保护
指导如何使用电气保护设备避免设备损坏和电路故障。
发电机组培训教材
本培训教材为发电机组新手提供全面而易于理解的指导。从柴油发电机组和 燃气发电机组的类型、组件以及常见故障排除，到安全操作及环境影响，我 们将提供深入而富有见解的掌握发电机组的知识。
柴油发电机组简介
柴油发电机组的类型
详细介绍四种类型的柴油发电 机组。
柴油发电机组的运行和 维护
深入探讨柴油发电机组的运行 和维护，包括预防性维护和故 障排除。
2
预防和控制
指导如何预防和控制柴油发电机组和其组件的事故。
3
安全的操作和维护实践
介绍适用于所有柴油发电机的安全实践，以确保操作和维护过程中的安全性。
柴油发电机组的应急备用电源
应急电源概述
介绍柴油发电机组作为应 急备用电源运行的常见方 案。
应急电源设计和布局
解释应急电源的常见设计、 布局和配备等方面的要素。

2024版康达康明斯柴油发电机组培训资料

2024版康达康明斯柴油发电机组培训资料
工作原理
柴油机通过压缩空气产生高温高压，使燃油在缸内燃烧，释放能量 推动活塞运动，进而带动发电机旋转发电。控制系统对整个过程进 行监控和保护。
柴油发电机组性能指标与参数
性能指标
主要包括额定功率、额定电压、额 定频率、功率因数、燃油消耗率、 机油消耗率、负载能力等。
参数
包括缸径、行程、排量、压缩比、 点火方式、燃油类型、冷却方式、 启动方式等，这些参数决定了发电 机组的性能和适用范围。
本次培训重点内容回顾
康达康明斯柴油发电机组基本原理与结构
深入讲解了柴油发电机组的工作原理、主要部件及功能。
发电机组运行与维护
详细介绍了发电机组的启动、运行、停机等操作，以及日常维护和保 养知识。
故障诊断与排除
系统讲解了常见故障的原因、诊断方法及排除措施，提高了学员的故 障处理能力。
安全操作规范
强调了安全操作的重要性，让学员了解并掌握了相关安全操作规程。
按照启动程序逐步操作，注意观察机组启动过程 中的各项参数。
停机操作
在停机前逐步降低负载，按照停机程序进行操作。
常见故障识别与排除方法
无法启动
检查启动系统、燃油系 统、进气系统等，确保
无故障后重新启动。
运行不稳定
检查供油系统、点火系 统、进气系统等，调整 参数或更换故障部件。
过载保护
降低负载或检查负载是 否短路，重置过载保护
适用范围及使用注意事项
适用范围：适用于工厂、医院、数据中心、商业 建筑等需要持续供电的场所。
01
使用注意事项
02
04
安装时应按照厂家提供的安装指南进行，确保 安装质量。
05
在使用过程中，应定期进行维护和保养，确 保机组处于良好状态。

柴油发电机组培训

柴油发电机组培训

柴油发电机组概述—特点
• 设备紧凑、单位功率重量轻（8~20kg/kW）。单 机容量等级多(几千瓦到几千千瓦)，功率变换范 围广。但是单机容量小，不适宜作为区域电站的 动力设备。
• 热效率高（46%）、燃油消耗量低。但由于目前 液体燃料价格贵，电能成本较高。
• 启动迅速（几秒钟）、并能很快达到全（1min）。 但是运型振动、噪声、废气污染严重 操作简单、维护方便。但由于内燃机是活塞式往 复机械，运行磨损大，检修保养频繁。

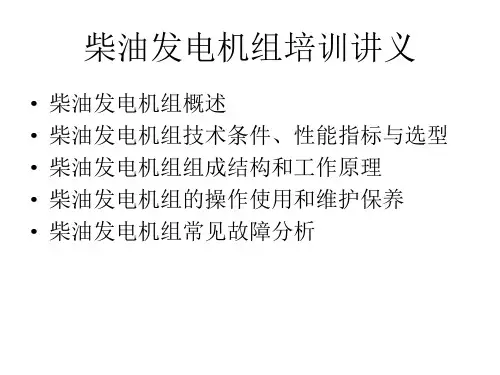

柴油发电机组培训讲义
• 柴油发电机组概述 • 柴油发电机组技术条件、性能指标与选型 • 柴油发电机组组成结构和工作原理 • 柴油发电机组的操作使用和维护保养 • 柴油发电机组常见故障分析
柴油发电机组概述—定义
• 柴油发电机组是一种由柴油发动机（柴油机）、 交流同步发电机（电球）、控制系统（控制屏） 三大部件组成；涉及机械动力学、电磁学、自动 化控制等各个领域；将燃油化学能燃烧释放的热 能转换为机械能（柴油机曲轴旋转），最终转换 为电能（交流发电机切割磁场）的机电一体化成 套而成的能量转换设备。从属于内燃机发电机组。
• 电站：一个电站由一台或多台发电机组及其辅助 设备，有关的控制装置和开关装置，以及其适用 的安装场所（防天气影响的一个房间、一个罩或 专用设备）组成。
• 内燃机电站：是由内燃机、发电机、控制系统和 承载装置等组成的技术密集型的机电配套产品， 适用于应急、移动和特殊场合供电。其中工频柴 油发电机组是产量最大、应用最广的一类产品。
条件下能输出额定功率，并能可靠地进行连续工作。国家 标准规定的主要包括海拔高度、环境温度、相对湿度、有 无霉菌、盐雾以及放置的倾斜度等。
• 确定柴油发电机组的额定功率应采用标准的工作环境条件。 由于组成发电机组的往复式内燃机、交流发电机、控制装 置和开关装置在国标中都有各自的规定和标准，所以在选 择确定发电机组的环境条件时，应总和考虑这些因素，重 点应以发动机的标准环境条件为基础。

2024版柴油机培训PPT课件

2024版柴油机培训PPT课件

吸气冲程
吸入空气，为燃油燃烧 做准备
压缩冲程
提高空气温度和压力， 为燃油自燃创造条件
做功冲程
燃油燃烧释放能量，推 动活塞运动并输出动力
排气冲程
排出废气，为下一个工 作循环做准备
2024/1/25
4
柴油机主要部件及功能
缸体
构成燃烧室，承受燃气压力
活塞
在缸体内往复运动，将燃气压力转化为机械能
曲轴
将活塞的往复运动转化为旋转运动，输出动力
的清洁度
02
检查气缸压力、曲轴箱 压力和涡轮增压器压力，
确保发动机正常工作
04
21
常见故障现象及原因分析
A
发动机启动困难或无法启动
原因可能包括燃油系统故障、电气系统故障、 点火系统故障等
发动机功率不足
原因可能包括空气滤清器堵塞、燃油系统 故障、涡轮增压器故障等
B
C
发动机过热
原因可能包括冷却液不足或泄漏、水泵故障、 散热器堵塞等
2024/1/25
发动机过热
检查冷却液液位和质量、水泵工作情 况和散热器清洁度，补充冷却液、更 换水泵或清洗散热器
发动机异响
检查气门间隙、活塞与气缸壁磨损情 况和曲轴轴承磨损情况，调整气门间 隙、更换活塞环或曲轴轴承等
23
柴油机发展趋势及新技术应用
06
展望
2024/1/25
24
清洁高效燃烧技术发展趋势
2024/1/25
03
燃油消耗率
燃油消耗率表示柴油机在单位时间内消耗的燃油量，通常 以克/千瓦时或升/百公里来表示。它是评价柴油机经济性 能的重要指标。
8
排放法规及环保要求
2024/1/25

《柴油机培训》PPT课件

《柴油机培训》PPT课件

03
柴油机维护与保养知识
日常维护项目清单
检查柴油机外观及附件完整性
检查并调整气门间隙
检查冷却系统，补充冷却液
清洁空气滤清器，更换滤芯
检查并更换润滑油和机油滤清 器
检查燃油系统，清洗燃油滤清 器
定期保养计划制定和执行
制定定期保养计划表，明确保养周期和项 目
按照计划表进行定期保养，记录保养情况
对保养过程中发现的问题及时处理，确保 柴油机正常运行
法规趋势
未来国内外法规都将更加关注柴油机的环保性能，推动柴油机向更清洁、更高效的方向发展。同时，随着新 能源汽车的快速发展，传统柴油机的市场份额将受到一定挑战。
06
故障诊断与排除方法分享
常见故障现象描述及原因分析
柴油机启动困难或无法启动
可能原因包括电池电量不足、点火系统故障 、燃油系统问题等。
柴油机排气冒黑烟
智能化与电动化
跟踪柴油机智能化、电动化技术的发展趋 势及市场应用前景。
排放法规与绿色能源
关注全球排放法规的日益严格及绿色替代 能源的研究与应用。
未来发展趋势预测
高效低排放
预测未来柴油机将更加注重高效 低排放技术的发展，如先进的燃 油喷射技术、缸内直喷技术等。
智能化与电动化
预测随着智能化、电动化技术的不 断进步，未来柴油机可能将与电动 机、发电机等实现集成化、智能化 发展。
压缩冲程
压缩空气，提高温度和压力
做功冲程
燃油燃烧，产生高温高压气体推 动活塞做功
排气冲程
排出废气，为下一个工作循环做 准备
柴油机主要部件及功能
曲轴
将活塞的往复运动 转化为旋转运动
气缸盖
密封气缸，安装气 门、喷油器等

柴油机全套培训资料

柴油机全套培训资料

1.柴油发电机组设备的组成及结构介绍描述：柴油发电机的基本结构是由柴油机和发电机组成，柴油机作动力带动发电机发电；柴油发电机组的特点：单机容量等级多：几KW～几千KW，⑵配套设备少，安装地点灵活，占地面积小无须水坝、锅炉；冷却水少；不与电网并联，⑶热效率高，燃油消耗低，柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%，⑷启动迅速，可快速达到全功率：min等级，⑸维护简单；⑹建设成本低：风电/水电/太阳能/核电/火电，2.柴油机的工作原理、结构、特点与性能：柴油机的基本结构：它由气缸、活塞、气缸盖、进气门、排气门、活塞销、连杆、曲轴、轴承和飞轮等构件构成。

柴油发电机组的柴油机一般是单缸或多缸四行程的柴油机，下面我只说说单缸四行程柴油机的工作基本原理：柴油机起动是通过人力或其它动力转动柴油机曲轴使活塞在顶部密闭的气缸中作上下往复运动。

活塞在运动中完成四个行程：进气行程、压缩行程、燃烧和作功（膨胀）行程及排气行程。

当活塞由上向下运动时进气门打开，经空气滤清器过滤的新鲜空气进入气缸完成进气行程。

活塞由下向上运动，进排气门都关闭，空气被压缩，温度和压力增高，完成压缩过程。

活塞将要到达最顶点时，喷油器把经过滤的燃油以雾状喷入燃烧室中与高温高压的空气混合立即自行着火燃烧，形成的高压推动活塞向下作功，推动曲轴旋转，完成作功行程。

作功行程完了后，活塞由下向上移动，排气门打开排气，完成排气行程。

每个行程曲轴旋转半圈。

经若干工作循环后，柴油机在飞轮的惯性下逐渐加速进入工作，柴油机曲轴旋转便带动发电机转动发电。

柴油机的技术特点：⑴发出50Hz的交流电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵输出电压为400/230V，频率50Hz，PF=0.8，⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源，⑷装有调速装置，以保持频率稳定；⑸自动化程度高：具有自启动、自动加载、自动报警、自动保护功能；柴油发电机组的主要电气性能指标：⑴空载电压整定范围：为Un的95%～105%，⑵冷热态电压变化：±2%～±5%，⑶稳态电压调整率：±（1～3）%（负载变化），⑷稳态频率调整率：±（0.5～3）%（同上），⑸电压畸变率：≤10%，⑹电压波动率和频率波动率：负载不变时，⑺容许不对称负载：≤±5%3.发电机的工作原理、结构、特点与性能：发电机以三相同步电机为主，主要由主定子、主转子、励磁定子、励磁转子、旋转整流器及自动稳压器等部分组成发电机有直流发电机和交流发电机。

柴油发电机组培训

柴油发电机组培训
22
二
美国GACESD5500E调整方法简介……………………………………………
25
三
发动机故障判断与排除………………………………………………………
26
四
发电机的日常维护及注意事项………………………………………………
26
五
控制屏的日常维护及注意事项………………………………………………
27
第八章
常见故障及处理………………………………………………………………
品质等级：CF
粘度：SAE 15W/40
3、对冷却水的要求
气缸内的水道很窄，应用清洁的软水，雨水、自来水等经煮沸沉淀后方可使用。
冬季气温较低时，把冷却水加热80℃-90℃再加入水箱以帮助起动。严冬闭式冷却系统还可将防冻剂加入冷却系统中，防冻剂的配制是乙二醇（甘醇）和水按比例做成，防冻液浓度40%-68%。亦可直接向商家购买。
15
一
柴油机…………………………………………………………………………
15
二
发电机…………………………………………………………………………
15
第六章
柴油发电机组的安装…………………………………………………………
16
第七章
日常维护及注意事项…………………………………………………………
22
一
发动机日常维护及注意事项（以东风康明斯发动机为例）………………
根据电机学，发电机产生的电动势E = Ce×ф×n
式中：ф—发电机内的磁通
n—发电机转速(r／min)
Ce是和发电机的特性、结构、材料有关的一个常数
可见，感应电动势的大小和磁通成正比，和发电机的转速成正比。一般都是通过调节发电机的励磁电流，改变磁通大小，就可以调节发电机的感应电动势，从而调节发电机的输出电压。发电机的A．V．R装置就是通过自动调节励磁电流来稳定发电机的输出电压。

柴油发电机组培训教材

柴油发电机组培训教材

柴油发电机组培训教材一、机组主要参数：机组名称：自动快速启动柴油发电机组机组型式：柴油机：曼海姆TBD620V12发电机：麦格特MWL48F配套发电机1.型号：麦格特MWL48F（无刷、自励）2.常载额定功率： 1200kW；备用功率1320kW3.额定电压： 400V4.备用电流： 2381A5.额定频率： 50Hz6.额定功率因数： 0.8（滞后）7.效率：≥97%8.相数及接地方式: 三相、中性点直接接地9.励磁方式：无刷励磁、强励倍数2；反应速度：＜0.05s10.极数： 4极11.绝缘等级： H级12.过载能力： 2倍额定电流历时2分钟13.防护等级：不低于IP2214.短路能力：（3-5）倍额定电流持续5秒配套柴油机（河柴重工生产）1.型号：曼海姆TBD620V122.功率: 1524 KW3.额定转速： 1500r/min4.冷却方式：闭式循环带水—空气热交换器5.起动方式：直流电启动（自带蓄电池组及充电器）6.燃油消耗: 289L/H二、柴油发电机的功能要求1.自启动功能在电厂的全厂停电事故中, 柴油发电机能够快速自启动带负载运行, 接启动指令后在10秒内一次启动成功, 在60秒内实现一个自启动循环（即三次启动）。

若自启动连续三次失败, 则发出停机信号, 并闭锁自启动回路。

柴油发电机自启动成功的定义是: 柴油发电机在额定转速, 发电机在额定电压下稳定运行2～3秒, 并具备加载条件。

柴油发电机自启动成功后, 保安负荷分级投入，允许首次加载不小于50%额定负载(感性)。

在接到启动指令后的15秒内带满负载(感性)运行, 并在负载容量不低于20%时, 允许长期稳定运行。

柴油发电机能在功率因数为0.8的额定负载下, 稳定运行12小时中, 允许1小时1.1倍的过载运行, 并在24小时内, 允许出现上述过载运行两次。

发电机允许20秒的2倍过载运行。

柴油发电机的空载电压整定范围为95-105%Ue, 线电压波形正弦畸变率不大于±1%。

柴油发电机组知识工厂培训课程

柴油发电机组知识工厂培训课程
自动化电站 自启动、 自动切换、 自动并机、 远程监控（三遥）
柴油发电机组知识工厂培训课程
3.4 按用途分类
• 固定式：发电机组 • 移动式：挂车电站
汽车电站 集装箱机组
柴油发电机组知识工厂培训课程
3.5 按使用地分类
● 陆用发电机组
● 船用发电机组
柴油发电机组知识工厂培训课程
3.6 按电流、频率、电压、转速可分：
• 直流电站 交流电站：单相、三相
• 工频电站：50Hz/60Hz 中频电站 ：400Hz 双频电站 (50Hz/400Hz)
• 高压机组：(1000V以上) 6300V、10500V
● 高速机组(1000r/min以上)、 中速机组、 低速机组(300r/min以下)
柴油发电机组知识工厂培训课程
3.7 其它的分类
军用型、民用型 湿热型、干热型、精密型
统称内燃机电站
柴油发电机组知识工厂培训课程
4 柴油发电机组性能
4.1 概述 • 以柴油等为燃料，以柴油机为原动机带动发电机的动力机械 ，一般由柴油机、发电机、控制箱、燃油箱、散热器、联轴器 、起动的蓄电池、排气消音系统、输出保护装置(开关柜、并 机柜、ATS柜)及公共底架等组成。
海拔1000m，环境温度40℃，相对湿度90% •船用发电机组：海拔0m，环境温度45℃，相对湿度60%
•在超过海拔1000m，环境温度40℃以上时，对功率输 出影响较大，应按相关标准修正功率。
柴油发电机组知识工厂培训课程
4.5 发电机组的电压 • 发电机组的电压等级(50Hz)：
单相：230V 三相：400V、6300V、10500V
• 斯坦福 • 马拉松 • 利莱森玛 • 英格 • ABB • 兰电

应急柴油发电机的培训内容

应急柴油发电机的培训内容

应急柴油发电机的培训内容时间
理论学习内容见下表：
表1 理论培训内容
参考教材见下表：
学习形式：
将学习资料提前下发，以自学为主，不定期举行讲座。

实操培训
时间
培训内容及要求
培训内容及要求见下表
学习资料
学习资料见下表
学习形式
第一阶段培训为现场培训，利用设备厂家提供的现场培训机会，派出少数人员在现场学习柴油发电机的启动前检查、启动停运操作、运行中的检查及异常工况的处理等内容。

并制作视频、图像等资料作为后续学习的资料。

发电机基本培训(PPT31页)

发电机基本培训(PPT31页)

第四部份 工作原理
• 引擎起动周期： • 引擎起动周期由以下两个条件中的任何一个触发，一旦引擎起动，它将连续运转直到
那些条件不再存在。 • 1）控制开关放置“MANUAL”位置。 • 2）控制开关放置“AUTO”位置，且外接起动触点（通常连接到ATS上）是闭合的。 • 当起动周期被触发时，燃油/引擎运行继电器与起动继电器将通电，于是引擎开始起动。
•
如停机时关上锁匙，柴油机仍不能自动停止运转时，便要立即关
掉控制屏内之所有MCB或保险丝管（FD1）。拆除电池上之负极
联接线，关上供油闸制，并立即通知本公司派员检修。
•
柴油发电机在运行中突然自动停止运转时，要立即察看控制屏亮
着什么故障指示灯，并立即通知本公司派员检修，不要乱拆机上
之配件或仪器。
•
上列之保养程序用户必须严格遵守确实执行，如违反本保养程序
起动机。
•
柴油机开动后要检视3相电压及单相电压是否是380V/220V速度（50~51.5周波）1500
•
转-1535转，冷却水温度，机油压力及机油温度。
•
当柴油机运转要细听有否其它杂声，或意外之撞击声。
•
当柴油机转约5分钟后一切正常时便将机身之空气开关合闸送电往厂房。
•
当柴油机运转及输出电后要检视3相电流之每相电流是多少，千万不能为发电机之总负荷量之
电机之输出有否超负荷或发电机房之通风是否差而导致温度升高
等，又或者因为冷却水之散热水箱被尘埃或油污积满而导致散热
效果差，如遇上述原因时便采取如下步骤：
•
1）减低外负荷。
•
2）发电机组机房加抽气扇。
•
3）清洗散热水箱外表面污积（切记不要有钢丝刷清洗）清洗时如ຫໍສະໝຸດ 用水清洗要谨记先覆盖•
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

50 Hz
60 Hz
Prime
Standby
Prime
Standby
kVA
kW
kVA
kW
kVA
kW
kVA
kW
24.0
24.0
26.0
26.0
-
-
-
-
32.0
32.0
35.0
35.0
36.0
36.0
40.0
40.0
45.0
45.0
50.0
50.0
50.0
50.0
55.0
55.0
Model
P26-2S P35-2S P50-2S P80-2S
Model
Engine
P35-3S P50-3S
1104A-44G 1104A-44TG1
Three Phase Models
50 Hz
Prime
Standby
kVA
kW
kVA
kW
40.0
32.0
44.0
35.2
60.0
48.0
65.0
52.0
80.0
64.0
88.0
70.4
100.0
80.0
110.0
EU Stage II Emissions Compliant Models, Single Phase
50 Hz
60 Hz
Engine
Prime
Standby
Prime
Standby
kVA
kW
kVA
kW
kVA
kW
kVA
kW
1103C-33G2/3
24.0
24.0
26.0
26.0
-
-
-
-
1103C-33TG2/3 32.0
? 机组铭牌
?机组型号 ?机组编号
? 交流发电机铭牌
?交流发电机型号 ?交流发电机编号
? 柴油机铭牌
?柴油机型号 ?柴油机编号
? 还有水箱、控制屏、断路器、电子调速器、充电机、 起动马达、等
基本知识
威尔信发电机组的命名方式
? 机组型号
?P为Perkins的缩写，代表机组采用Perkins的发动机 ?有带“H”代表高速机 ?数字指额定视在功率 ?带“E”指备用机组，不带“E”或带“P”为常用机组, ?带“H”代表电喷机型 ?最后一位数代表经过改良次数
柴油发电机组培训教程
全球最大的柴油发电机组制造商 ---FG Wilson (Engineering) Ltd
基本知识
柴油发电机组的组成
散热水箱
发动机（引擎）
交流电机
柴
油 发 电 机 组 结 构 图
控制屏及断路器
机座柴油箱(800kW 以下，满载时运行6小时)
基本知识
威尔信发电机组的铭牌
?主要有三个方位的铭牌，包括：
45.0
62.5
50.0
60.0
48.0
65.0
52.0
68.8
55.0
75.0
60.0
80.0
64.0
88.0
70.4
90.0
72.0
100.0
80.0
135.0 108.0 150.0 120.0 150.0 120.0 165.0 132.0
150.0 120.0 165.0 132.0
-
-
-
50 Hz
60 Hz
Prime 常用
Standby 备用
Prime 常用
Standby 备用
kVA
kW
kVA
kW
kVA
kW
kVA
kW
30.0
24.0
33.0
26.4
33.8
27.0
37.5
30.0
45.0
36.0
50.0
40.0
50.0
40.0
56.3
45.0
50.0
40.0
55.0
44.0
56.3
-
-
-
-
1106C-E66TAG4 180.0 144.0 200.0 160.0 196.9 157.5 218.8 175.0
新命名产品
Model
Engine
P26-1S P35-1S P50-1S
1103A-33G1 1103A-33TG1 1103A-33TG2
Low BSFC Models, Single Phase
例如：P 550 E 3
PH22E P250HE
指“Perkins” 550KVA 备用机型 三次改良 喷
高速(HIGH)
HEUI电
基本知识
最新机组型号命名： 为方便公司的管理运作，
从26 – 200 kVA 功率范围内的机组将不分备用 或常用机组，统一以备用功率为标准命名，例如： P33-1 但机组可适用于备用或常用，但额定功率将不 一样。
88.0
135.0 108.0 150.0 120.0
60 Hz
Prime
Standby
kVA
kW
kVA
kW
45.0
36.0
50.0
40.0
68.8
55.0
75.0
60.0
90.0
72.0
100.0
80.0
113.0
90.4
125.0 100.0
150.0 120.0 165.0 132.0
Single Phase Models
32.0
35.0
35.0
-
-
-
-
1104C-44TG2/3 45.0
45.0
50.0
50.0
-
-
-
-
1104C-44TAG2
72.0
72.0
80.0
80.0
82.0
82.0
90.0
90.0
Brazil新命名产品
Model
Engine
P44-1 P65-3 P88-1 P110-2 P150-1
1104A-44G 1104A-44TG1 1104A-44TG2 1104C-TAG2 1006TAG
-
新命名产品
Model
P33-2 P50-2 P55-2 P65-2 P88-2 P110-2 P150-2 P165-2 P200-2
EU Stage II Emissions Compliant Models, Three Phase
50 Hz
60 Hz
Engine
Prime
Standby
Prime
Standby
kVAkWkVA来自kWkVAkW
kVA
kW
1103C-33G2/3
30.0
24.0
33.0
26.4
-
-
-
-
1103C-33TG2/3
45.0
36.0
49.8
39.8
-
-
-
-
1104C-44TG2/3
50.0
40.0
55.0
44.0
-
-
-
-
1104C-44TG2/3
60.0
48.0
65.0
52.0
-
-
-
-
1104C-44TAG1
80.0
64.0
88.0
70.4
-
-
-
-
1104C-44TAG2
100.0
80.0
110.0
88.0
113.0
90.4
125.0 100.0
1106C-E66TAG2 135.0 108.0 150.0 120.0
-
-
-
-
1106C-E66TAG3 149.6 119.8 165.0 132.0
新命名产品
Model 型号
P33-1 P50-1 P55-1 P65-1 P88-1 P150-1 P165-1
Engine 发动机型号
1103A-33G1 1103A-33TG1 1103A-33TG2 1103A-33TG2 1104A-44TG2 1006TAG 1006TAG2
Low BSFC Models, Three Phase
