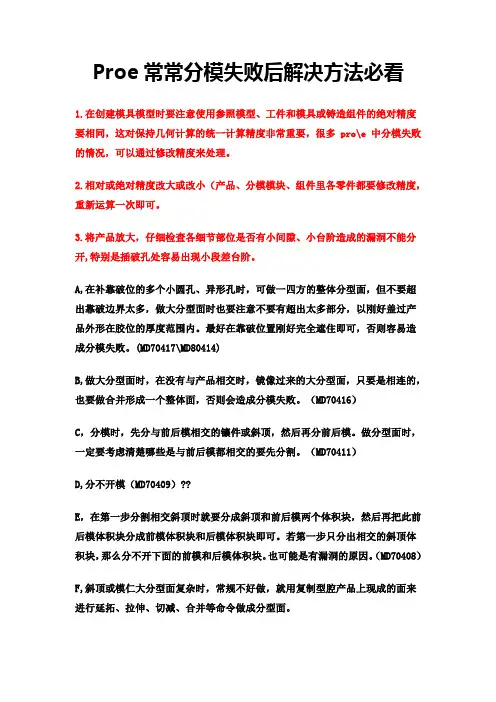

Proe常常分模失败后解决方法必看

1.在创建模具模型时要注意使用参照模型、工件和模具或铸造组件的绝对精度要相同，这对保持几何计算的统一计算精度非常重要，很多 pro\e 中分模失败的情况，可以通过修改精度来处理。

2.相对或绝对精度改大或改小（产品、分模模块、组件里各零件都要修改精度，重新运算一次即可。

3.将产品放大，仔细检查各细节部位是否有小间隙、小台阶造成的漏洞不能分开,特别是插破孔处容易出现小段差台阶。

A,在补靠破位的多个小圆孔、异形孔时，可做一四方的整体分型面，但不要超出靠破边界太多，做大分型面时也要注意不要有超出太多部分，以刚好盖过产品外形在胶位的厚度范围内。最好在靠破位置刚好完全遮住即可，否则容易造成分模失败。(MD70417\MD80414)

B,做大分型面时，在没有与产品相交时，镜像过来的大分型面，只要是相连的，也要做合并形成一个整体面，否则会造成分模失败。（MD70416）

C，分模时，先分与前后模相交的镶件或斜顶，然后再分前后模。做分型面时，一定要考虑清楚哪些是与前后模都相交的要先分割。（MD70411）

D,分不开模（MD70409）??

E，在第一步分割相交斜顶时就要分成斜顶和前后模两个体积块，然后再把此前后模体积块分成前模体积块和后模体积块即可。若第一步只分出相交的斜顶体积块，那么分不开下面的前模和后模体积块。也可能是有漏洞的原因。（MD70408）

F,斜顶或模仁大分型面复杂时，常规不好做，就用复制型腔产品上现成的面来进行延拓、拉伸、切减、合并等命令做成分型面。 G,做好分型面，分割体积块时失败，发现侧面一处不规则的靠破孔是用“边界混合”做的不规则面，可能是间隙过大，也可能是不规则面有问题导致分不开前后模，我们可以先做其它的面分开前后模，然后分别把前、后模多的切掉，少的补上。（用做面的方法加减合并等）

H,做好分型面了，在分割前、后模大体积块时，不属于前后模相交的分型面就不要选择进来，比如完全在后模的一个行位针孔分型面不能选择进来分割前后模，只参与分割行位针时才可用。

如何解决PROE中装配时零件大小不一或看不见零件问题

一般出现此问题大部分是单位设置问题，就是画图时有用的是英制，有用的是公制，下面详解解决问题方法：

一、 方法1：建议每建立一个零件前需在进入面板上“取消缺省模板”，进入下一步，选择模板“mmns_part_solid.prt”毫米牛顿秒,确认进入（最好用这个），不然以后后悔死

二、 方法2：如果你已经用“默认缺省”画啦零件，那只能修改单位啦，proe默认模板为英寸磅秒，而国内一般采用毫米牛顿秒，更改单位制：点击左上角菜单工具栏“文件”——“属性”——“单位”——“更改”——“毫米牛顿秒mmNs”——“设置”——选择“解释单位（例如1变为1mm）——然后确认——保存，（转换有两种选择，一种是将1英寸转换为25.4mm，一种是只转换单位，数值不变，一般用后者）

三、 对于是组件的话，那就麻烦啦，1. 如果用的是PROE2001和PROE5.0版本两个版本，如果你只是做爆炸图和总装轴侧图，如果没本事搞定的话建议用两个版本拼凑，即PROE2001和PROE野火版用绘图转CAD，然后拼凑 2.如果你用的是单一版本，那就用方法二试试，不过建议改之前保存一份文件，以防万一不小心散架，散架后要么放弃组装，从新装配，要么不修改，用英制出图，反正此图对尺寸无要求 3.如果你是做模出图的话，那你就自求多福，麻烦大啊，很容易出问题，没本事的话，建议一个一个零件修改单位，然后重新组装

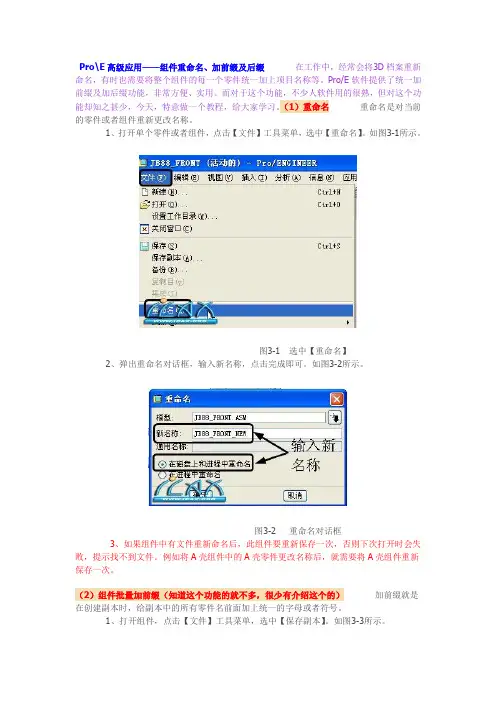

Pro\E高级应用——组件重命名、加前缀及后缀 在工作中，经常会将3D档案重新命名，有时也需要将整个组件的每一个零件统一加上项目名称等。Pro/E软件提供了统一加前缀及加后缀功能，非常方便、实用。而对于这个功能，不少人软件用的很熟，但对这个功能却知之甚少，今天，特意做一个教程，给大家学习。（1）重命名 重命名是对当前的零件或者组件重新更改名称。

1、打开单个零件或者组件，点击【文件】工具菜单，选中【重命名】。如图3-1所示。

图3-1 选中【重命名】

2、弹出重命名对话框，输入新名称，点击完成即可。如图3-2所示。

图3-2 重命名对话框

3、如果组件中有文件重新命名后，此组件要重新保存一次，否则下次打开时会失败，提示找不到文件。例如将A壳组件中的A壳零件更改名称后，就需要将A壳组件重新保存一次。

（2）组件批量加前缀（知道这个功能的就不多，很少有介绍这个的） 加前缀就是在创建副本时，给副本中的所有零件名前面加上统一的字母或者符号。

1、打开组件，点击【文件】工具菜单，选中【保存副本】。如图3-3所示。

图3-3 选中【保存副本】

2、弹出【保存副本】对话框，输入组件名称，完成后点【确定】。注意要存放于不同的文件夹，以免与现有文件混在一起。如图3-4所示。

图3-4 【保存副本】对话框

3、随后弹出【组件保存为一个副本】对话框。如图3-5所示。

图3-5 【组件保存为一个副本】对话框

PROE装配中替换组件元件的六种方法

大家对于替换元件的运用,大多都还是停留在最最初级的阶段,对于此命令的运用,并没有将他最大的效率发挥出来!

替换元件远远不是大家想像的那么简单,其功能的强大,只要你能恰当的运用,一定能够让你在设计变更和参考中,更加的游刃有余,得心应手!

替换元件,一共有六种方法:

不相关的元件

通过复制

参考模型

互换

族表

布局

接下来,我们将分别对这六种方法进行叙述和运用!在运用各个方法的同时,我们对其元件替换的自动处理程度和装配参照父子关系的影响作出评定.

命令位置:装配菜单,编辑-----替换

第一种方法:替换为不相关的元件

此种方法,大多数朋友都会,也好理解.相当于将该零件删除,再重新装配一个,只不过不须点击加入元件命令而已(我自己的理解,不一定正确),因此效率很低!因为我们替换元件后,须得为其重新指定约束,如果该元件在装配中没有子特征,重新指定即可,如果有下属子特征,其替换后的结果将会不堪设想,非常麻烦!

下面我们将演示如何将下图中的screw_1(红色螺丝)替换为screw_2(淡绿色螺丝)

按住CTRL键选择两个screw_1零件,右击,在快捷菜单中,选择替换!

出现替换对话框选择并screw_2(screw_2得存在于当前目录中,这个好像是废话, ,如果不在,则可将其复制到当前目录),打开,确定oK,出现了讨厌的元件定位对话框, 不要怕, ,我们一步步定好约束条件!第二种方法:替换为通过复制

通过复制的意思,就是说把要被替换的元件,复制成一个新的元件,约束条件不变!

通俗一点说:事实上就是产生了一个新的元件,此新元件和被替换的元件是一模一样的,定位约束条件也是一样的!你在这个新元件上增删特征,改变改寸,就变成与被替换元件不一样了,否则就是一模一样的!

有没有必要这样的阐述? 其实自己理解,自己会做,并不是很难,如果你也让别人理解,别人会做,是不是会难一点呢?呵呵!人其实在大多数时候,应该学会换位思考!如此,你会发现更多,当然你也会学习更多!
