路由交换复习试题

《H3C网络学院路由交换技术V3.0第2卷》学生培训内容

培训对象

z H3C网络学院学生

入学要求

z 熟悉计算机操作、Windows操作界面。

z 具备H3CNE证书或掌握H3C网络学院路由交换技术V3.0第1卷的知识技能。

培训目标

完成此培训，学员能够：

z 理解园区网络典型结构。

z 部署可靠、安全、高性能、支持多业务的园区网络。

z 承担园区网络的配置和日常维护工作。

培训方式

课堂讲授与上机操作

培训课程 课程名称 课程参考总时长（h） 上机参考时长（h）

园区网概述 3 0

VLAN技术 10 5

生成树协议 15 5

高可靠性技术 11 5

IP Phone接入网络 5 0

园区网安全技术 10 4

园区网管理维护 11 4

合计 65 23

园区网概述

课程目标

z 理解园区网发展演进过程。

z 理解园区网主要需求和相关常用技术。

课程内容

z 局域网和园区网的发展历程，以及各阶段网络的典型结构。

z 园区网的常见业务，以及园区网中常见的网络协议、冗余备份、安全接入、网络管理和维护等技术。

培训方式

课堂讲授

参考时长

3课时

VLAN技术

课程目标

z 理解VLAN相关常用技术原理。

z 配置VLAN相关常用技术。

课程内容

z 基于MAC地址、基于协议和基于IP子网的VLAN的划分方式及其配置方法。

z 基于GARP的VLAN信息传递协议GVRP的原理和配置。

z 适应特殊应用场景的Isolate-user-vlan、Super VLAN和VLAN VPN等扩展VLAN技术。

z 在多VLAN交换环境下的VLAN间路由技术、交换机转发机制和转发流程。

培训方式

课堂讲授与上机操作

参考时长

10课时，其中上机操作5课时

生成树协议

课程目标

z 掌握STP/RSTP/MSTP以及相关STP保护技术的原理和配置。

课程内容

z STP/RSTP/MSTP协议原理和配置。

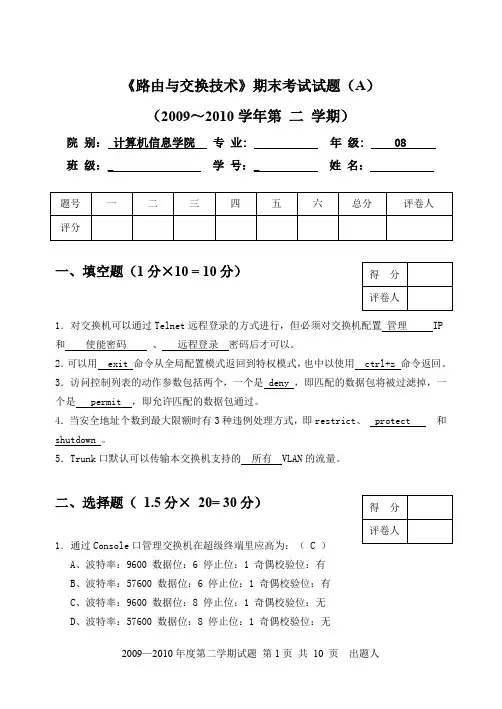

2009—2010年度第二学期试题 第1页 共 10 页 出题人 《路由与交换技术》期末考试试题（A） （2009～2010学年第 二 学期） 院 别： 计算机信息学院 专 业: 年 级: 08 班 级：_ 学 号：_ 姓 名： 题号 一 二 三 四 五 六 总分 评卷人 评分 一、填空题（1分×10 = 10分） 1．对交换机可以通过Telnet远程登录的方式进行，但必须对交换机配置 管理 IP和 使能密码 、 远程登录 密码后才可以。 2．可以用 exit 命令从全局配置模式返回到特权模式，也中以使用 ctrl+z 命令返回。 3．访问控制列表的动作参数包括两个，一个是 deny ，即匹配的数据包将被过滤掉，一个是 permit ，即允许匹配的数据包通过。 4．当安全地址个数到最大限额时有3种违例处理方式，即restrict、 protect 和 shutdown 。 5．Trunk口默认可以传输本交换机支持的 所有 VLAN的流量。 二、选择题（ 1.5分× 20= 30分） 1．通过Console口管理交换机在超级终端里应高为：（ C ） A、波特率：9600 数据位：6 停止位：1 奇偶校验位：有 B、波特率：57600 数据位：6 停止位：1 奇偶校验位：有 C、波特率：9600 数据位：8 停止位：1 奇偶校验位：无 D、波特率：57600 数据位：8 停止位：1 奇偶校验位：无 得 分 评卷人 得 分 评卷人 2009—2010年度第二学期试题 第2页 共 10 页 出题人 2．以太网交换机组网中有环路出现也能正常工作，则是由于运行了（ D ）协议 A、801.Z B、802.3 C、Trunk D、Spanning Tree 3．局域网的标准化工作主要由（ C ）制定？ A、OSI B、CCITT C、IEEE D、EIA 4．OSI七层模型在数据封装时正确的协议数据单元排序是（ C ） A、packet、frame、bit、segment B、frame、bit、segment、packet C、segment、packet、frame、bit D、bit、frame、packet、segment 5．下列IP地址中属于标准B类IP地址是（ B ） A、172.19.3.245/24 B、190.168.12.7/16 C、120.10.1.1/16 D、10.0.0.1/16 6．下列对OSI参考模型从高到低表述正确的是（ C ） A、应用层、表示层、会话层、网络层、数据链路层、传输层、物理层 B、物理层、数据链路层、传输层、会话层、表示层、应用层、网络层 C、应用层、表示层、会话层、传输层、网络层、数据链路层、物理层 D、应用层、传输层、互联网层、网络接口层 7．请问下列哪种模式下可创建VLAN？（ C ） A、用户模式 B、特权模式 C、全局配置模式 D、接口配置模式 2009—2010年度第二学期试题 第3页 共 10 页 出题人 8．IP地址是202.114.18.10，掩码是255.255.255.252，其广播地址是多少？（ C ） A、202.114.18.255 B、202.114.18.12 C、202.114.18.11 D、202.114.18.8 9．路由器工作在OSI参考模型的哪一层（ D ） A、应用层 B、传输层 C、表示层 D、网络层 10．各种网络主机设备需要使用具体的线缆连接，下列网络设备间的连接哪些是正确的？（ D ） A、主机----交换机，交叉 B、主机----路由器，直通 C、路由器----路由器，直通 D、交换机----路由器，直通 11．在路由器上进行广域网连接时必须设置的参数是（ B ） A、在DTE端设置clock rate B、在DCE端设置clock rate C、在路由器上配置远程登陆 D、添加静态路由 12．下列属于私有地址的是: （ C ） A、193.168.159.3 B、100.172.1.98 C、172.16.0.1 D、127.0.0.1 13．RIP的最大跳数是（ C ） A、24 B、18 C、15 2009—2010年度第二学期试题 第4页 共 10 页 出题人 D、16 14．IEEE802.1Q VLAN能支持的最大个数为（ A ） A、250 B、1024 C、2048 D、4094 15．将快速以太网3、4号口配置成传输速率为100M bps的命令为（ B ） A、Switch#config t Switch(config)#interface f0/3-4 Switch(config-if-range)#speed 100 B、Switch#config t Switch(config)#interface range f0/3-4 Switch(config-if-range)#speed 100 C、Switch#interface range f0/3-4 Switch(config-if-range)#speed 100 D、Switch#config t Switch(config)#interface f0/3-4 Switch(config-if)#speed 100 16．要查看交换机端口加入VLAN的情况，可以通过（ A ）命令来查看。 A、show vlan B、show running-config C、show vlan.dat D、show interface vlan 17．STP的端口状态的变化顺序是（ C ） A、Blocking，learning，listening，forwarding B、Blocking，learning，forwarding， listening C、Blocking，listening， learning，forwarding D、Blocking，forwarding ，listening，learning 18．路由器必须对IP合法性进行验证，如果IP数据包不合法，则（ B ） A、要求重发 2009—2010年度第二学期试题 第5页 共 10 页 出题人 B、丢弃 C、不考虑 D、接受，但进行错误统计 19．直连路由的默认管理距离是？，OSPF路由协议的默认管理距离是？（ A ） A、0，110 B、1，120 C、1，110 D、0，120 20．下列属于路由表的产生方式的是：（ D ） A、通过手工配置添加路由 B、通过运行动态路由协议自动学习产生 C、路由器的直连网段自动生成 D、以上都是 三、解释下列缩写字母的含义（1分×10 = 10分） ARP ： 地址解析协议 NAT ： 网络地址转换 ICMP ： 网间控制报文协议 HDLC ： 高级数据链路控制 VTP ： VLAN中继协议 UDP ：用户数据报协议 DTE ：数据终端设备 DCE ：数据通信设备 IOS ：网际操作系统 EGP ：外部网关协议 得 分 评卷人 2009—2010年度第二学期试题 第6页 共 10 页 出题人 四、简答题（ 5分×3 = 15分） 1．简述生成树协议的工作原理。 答 ：生成树协议的工作原理如下： 1、具有最高优先级（优先级ID 的值为最小）的交换机被选为根交换机，如果两个交换机有相同优先级，拥有较小MAC地址的交换机为根交换机。 2、在选举出根交换机后，所有的非根交换机选择到达根交换机的最短路径。 3、选举出根交换机和最短路径后，根端口和指定端口也随之确定。 4、当网络拓扑发生变化时，交换机自动启用备份功能。 2．请例举网络互联的设备有哪些？它们分别工作在OSI模型的哪个层次？ 答：网络互联中常用的设备有中继器、集线器、网桥、交换机、路由器及网关。 中继器或集线器：物理层 网桥或二层交换机：数据链路层 路由器或三层交换机：网络层 网关：传输层及以上各层 3．简述二层交换机的工作原理。 答：交换机的工作原理基于存储转发。具体的工作流程如下： 1、 当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的； 2、 再去读包头中目的MAC地址，并在地址表中查找相应的端口； 3、 如表中有与这个目的MAC地址对应的端口，把数据包直接复制到这个端口上； 4、 如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。 5、 不断循环这个过程，对于全网的MAC地址都可以学习到。 得 分 评卷人 2009—2010年度第二学期试题 第7页 共 10 页 出题人 五、完成配置文件（ 1分×15 = 15分） 1．交换机VLAN配置，根据注释填写配置命令。 Switch#configure terminal Switch(config)#vtp mode server Switch(config)#vtp domain mydoamin //设置VTP域名为mydomain Switch(config)#vtp password 123 //设置VTP密码为123 Switch(config)#vlan 2 Switch(config-vlan)#exit Switch(config)#interface f0/1 Switch(config-if)#switchport trunk encapsulation dot1q //设置trunk封装802.1q Switch(config-if)#swithcport mode trunk //设置为Trunk端口 Switch(config-if)#switchport trunk allowed vlan 2 //设置允许VLAN 2 2．配置路由器上的标准ACL，使得只有子网192.168.0.0中的PC1可以访问192.168.1.0/24，禁止其他通信量，给出配置文件的注释。 RouterA#configure terminal RouterA(config)#access-list 1 permit host 192.168.0.11允许IP为192.168.0.11的主机访问 RouterA(config)#access-list 1 deny any 拒绝其它任何访问 RouterA(config)#interface f0/1 进入接口f0/1 RouterA(config-if)#ip access-group 1 out将访问控制列表1应用于接口f0/1的出方向 RouterA(config-if)#ctrl+z RouterA#show access-list 1 查看访问控制列表1 3．以下是配置路由器静态NAT地址转换的主要步骤，根据注释填写配置命令。 Router(config)#hostname RouterA RouterA(config)# ip nat inside source static 10.1.1.2 192.1.1.2//将10.1.1.2转换为外部地址192.1.1.2 得 分 评卷人 2009—2010年度第二学期试题 第8页 共 10 页 出题人 RouterA(config)#interface f0/0 RouterA(config-if)#ip address 10.1.1.1 255.255.255.0//设置IP地址为10.1.1.1/24 RouterA(config-if)#ip nat inside //设置为内部接口 RouterA(config-if)#no shutdown //激活端口 RouterA(config-if)#exit RouterA(config)#interface s0/0/0 RouterA(config-if)#ip nat outside //设置为外部接口 六、综合应用题（ 10分×2 = 20分） 1．某机构获得一C类IP地址为210.135.85.0/24，该机构下属有4 个分部，每个分部有不多于30台的机器，各自连成小网相对自成体系。请为这4 个子网分配IP地址和子网掩码（写出每个分部的IP地址的范围，即起止地址。注：全0和全1子网不可用）（10分） 答：因为每个分部不多于30台机器，所以在IP地址位中留5位做为主机位即可。剩下的3位可分为8个子网，但子网0和子网224不可用，所以只剩下6 个子网供选择，如下所示： 210.135.85.32 起止IP为：210.135.85.33--210.135.85.62 210.135.85.64 起止IP为：210.135.85.65--210.135.85.94 210.135.85.96 起止IP为：210.135.85.97--210.135.85.126 210.135.85.128 起止IP为：210.135.85.129--210.135.85.158 210.135.85.160 起止IP为：210.135.85.161--210.135.85.190 210.135.85.192 起止IP为：2 10.135.85.193--210.135.85.222 从这6组子网中任选四组即可满足题意要求。 这4 个子网的子网掩码均为255.255.255.224 得 分 评卷人

各项目的小结和思考题

项目一

项目小结

本项目给出了一直贯穿项目的案例，通过案例介绍了路由器和交换机的常用接口，以及

接口的作用，通任务实施把计算机上的串口和路由器的console进行连接，来配置路由器。

也介绍了如何配置路由器以使管理员能够通过telnet和SDM配置路由器。还介绍如何配置终

端访问服务器，方便我们同时配置多台路由器或者交换机。

思考题

1．如何设置路由器的名字为ssq？

Route>en

Route#

Router#conft

Router(config)#

Router(config)#hostnamessq

2．Console端口的作用？

答：Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序(如

Windows下的超级终端)进行路由器本地配置。

3．Console登录和TELNET登录方式的异同？

答：Console端口使用配置专用连线直接连接至计算机的串口，利用终端仿真程序(如

Windows下的超级终端)进行路由器本地配置。

4．SDM和TELNET配置方式的区别？

答;图形化sdm路由器管理工具，telnet配置是cli模式

5．如何配置路由器以太网接口的IP地址？

router（config）#interfacee0

router（config-if）#ipaddress192.168.0.1255.255.255.0

router（config-if）#noshutdown

dm路由器管理工具，telnet配置是cli模式项目二

项目小结

本项目给出了一直贯穿项目的案例，介绍了路由器的硬件组成，介绍了CLI界面的几种模

式、各种编辑命令。IOS有着大量的命令，本项目主要介绍路由器的基本初始化命令。还介

绍了路由器配置文件保存、备份，用户名和密码的配置，熟悉这些命令才能很好地发挥路由

器和交换机的功能，提高设备载作效率。

思考题

1.什么是全局设置模式？

答：“全局配置模式”，是配置（全局）系统和相应的具体细节配置（比如接口ip、路由协议

华为路由交换基础及常⽤配置命令梳理

1. IP地址与⼦⽹划分/路由汇总

1.1 IP地址分类

共分为A.B.C.D.E五类:

类

别地址范围⼆进制表⽰范围单个⼦⽹可

⽤

的主机数

(除0⽹段地

址

和1⼴播之

外)

A1-126 (1.0.0.1-126.255.255.254可⽤)

127.0.0.1属于环回地址,保留⽤于测试,不能被分配使⽤

10.0.0.0-10.255.255.255是私⽹地址00000001-

011111102**24-2=

16777214

B128-191 (128.0.0.1-191.255.255.254可⽤)

172.16.0.0-172.31.255.255是私⽹地址

169.254.X.X保留⽤于找不到可⽤DHCP服务器时分配

使⽤10000000-

101111112**16-2=

65534

C192-223 (192.0.0.1-223.255.255.254可⽤)

192.168.0.0-192.168.255.255是私⽹地址11000000-

110111112**8-2=

254

D224-239 (224.0.0.1-239.255.255.254)组播11100000-

11101111

E240-255 (240.0.0.1-255.255.255.254)保留11110000-

11111111

1.2 ⼗进制数与⼆进制数之间的转换⽰例记忆

1.3 等长⼦⽹划分FLSM

⽅法:

1)确定⼦⽹掩码

2) 确定⽹段中的第⼀个可⽤ip地址及⽹段最后⼀个可⽤地址

3)如果⼀个⼦⽹段是原来⽹络的1/2,则⼦⽹掩码往后移1位;如果⼀个⼦⽹段是原来⽹络的1/4,则⼦⽹掩码往后移2位;如果⼀个⼦⽹段是原来⽹络的1/8,则⼦⽹掩码往后移3位,以此类推.

实例演⽰记忆:

1.4 变长⼦⽹划分VLSM⽰例记忆

1.5 路由汇总⽰例记忆

注意:如果某⼀个⽹段的⼦⽹掩码⽐默认的⼦⽹掩码长,就是其下属的⼦⽹;如果该⼦⽹的⼦⽹掩码⽐默认的⼦⽹掩码要短,则是超⽹supernet.
