1107综采工作面整定计算

整 定 人：

审 核：

机电科长：

机电副总：

机电矿长：

日 期：

- 1 - 1107工作面供电整定

一、1107工作面负荷统计：

设备名称 设备型号 电机台数 额定功率(KW) 额定电压(V) 额定电流(A) 起动电流(A)

采煤机 MG300/700-WD 1 700 1140 2×210 2×1176

刮板机 SGZ764/500 2 2×250 1140 2×140/175 2×1050

转载机 SGZ764/132 1 132 1140 96.2 626.3

破碎机 PLM1000 1 110 1140 80.3 522

乳化泵站 BRW315/31.5 1 200 1140 140 2×840

乳化泵站 BRW200/31.5 1 125 1140 87.5 525

喷雾泵 BPW315/10 2 2×75 1140 2×52.5 2×315

皮带机 DSJ80/40/2×40 1 2×40 660 2×46 2×230

合计 1997

一、短路电流计算

1、1#KBSGZY-1000/10所带负荷为：

200KW乳化液泵站一台、132KW转载机、110KW破碎机和500KW刮板机

变压器二次侧出口处的短路电流Id1计算：

根据《煤矿井下低压电网短路保护装置的整定细则》附录二表1，根据三相短路容量计算的系统电抗值:

SK(MVA) 10 15 20 25 30 40 50 100 V

400 0.016 0.0107 0.008 0.0064 0.0053 0.004 0.0032 0.0016

690 0.0476 0.0317 0.0238 0.019 0.0159 0.0119 0.0095 0.0048

1200 0.1440 0.0960 0.0720 0.0576 0.0480 0.0360 0.0288 0.0144

变压器二次电压1200V，容量1000kVA，系统短路容量按50MVA计算；

系统电抗Xx =0.0288Ω

10kV电缆中央变电所高开至变压器电缆长度：Lg=0.28km；查附录表2：

截面mm2 16 25 35 50 70 95 120 150

R 1.287 0.824 0.588 0.412 0.294 0.217 0.192 0.137

X 0.094 0.085 0.078 0.075 0.072 0.069 0.068 0.066

- 2 - 得，70mm2MYJV电缆：R0 =0.294Ω/km，X0 =0.072Ω/km；

高压电缆电阻、电抗：

Rg =R0×Lg=0.294×0.28km=0.08232Ω

Xg =X0×Lg=0.072×0.28km=0.02016Ω

变压器电阻、电抗：

Rb1 =0.0088Ω，Xb1 =0.086Ω（煤矿井下保护整定实施细则P94）

∑R =Rg/Kb12+Rb1 =0.08232/25+00.0088=0.0121Ω

∑X =Xx+Xg/Kb12+Xb1 =0.0288+0.02016/25+0.086=0.1156Ω

𝐼𝑑1=U2√R2+X2=12002×√0.01212+0.11562=5172A 式中：Id1 —— 两相短路电流，A；

∑R、∑X —— 短路回路内一相电阻、电抗值的总和，Ω；

Xx —— 根据三相短路容量计算的系统电抗值，Ω；

Rg、Xg —— 高压电缆的电阻、电抗值，Ω；

Kb1 —— 矿用变压器的变压比。

1.1 1#乳化液泵站电机处的短路电流Id6计算：

计算参数：电缆MYP50mm2，Lz1=0.03km；MYP35mm2，Lz2=0.003km；

MY50mm2电缆电阻、电抗为R0 =0.448Ω/km，X0 =0.081Ω/km；

MY35mm2电缆电阻、电抗为R0 =0.616Ω/km，X0 =0.084Ω/km；

Rz=0.448×0.03+0.616×0.003=0.015288Ω，

Xz=0.081×0.03+0.084×0.003=0.002682Ω，

ΣR=0.015288+0.0121=0.027388Ω，ΣX=0.002682+0.1012=0.103882Ω，

𝐼𝑑6=U2√R2+X2=12002×√0.02742+0.1042=2048A 1.2 1#BPW315/10喷雾泵电机处的短路电流Id7计算：

计算参数：电缆MYP50mm2，Lz1=0.03km；

查得：MYP50mm2电缆电阻、电抗为R0 =0.448Ω/km，X0 =0.081Ω/km；

Rz2 =0.448×0.03＝0.01344Ω，Xz2＝0.081×0.03＝0.00243Ω

ΣR =0.01344+0.0121=0.02554Ω

ΣX =0.00243+0.1012=0.10363Ω

𝐼𝑑7=U2√R2+X2=12002×√0.025542+0.103632=5623A 1.3 SGZ764/132转载机机电机处的短路电流Id8计算：

计算参数：电缆MY95mm2，Lz1=0.5km；

查得： MY95mm2电缆电阻、电抗为R0 =0.23Ω/km，X0 =0.075Ω/km；

- 3 - Rz1 =0.23×0.5＝0.115Ω，Xz1＝0.075×0.5＝0.0375Ω

ΣR =0.115+0.0121=0.1271Ω，ΣX =0.0375+0.1012＝0.1387Ω

𝐼𝑑8=U2√R2+X2=12002×√0.12712+0.13872=3191A 1.4、PLM1000破碎机电机处的短路电流Id9计算：

计算参数：电缆MY95mm2，Lz1=0.51km；

MY95mm2电缆电阻、电抗为R0 =0.23Ω/km，X0 =0.075Ω/km；

Rz1=0.23×0.51=0.1173Ω，Xz1=0.075×0.51=0.03825Ω

ΣR=0.1173+0.0121=0.1294Ω，ΣX=0.03825+0.1012=0.13945

𝐼𝑑9=U2√R2+X2=12002×√0.12942+0.139452=3157A 1.5 SGZ764/500刮板机机电机处的短路电流Id10计算：

计算参数：两趟电缆MY95mm2并联，Lz1=0.54km；

MY95mm2电缆电阻、电抗为R0 =0.23Ω/km，X0 =0.075Ω/km；

Rz1=0.23×0.54=0.1242Ω，Xz1=0.075×0.54=0.0405Ω

ΣR=0.1242+0.0121=0.1363Ω，ΣX=0.03825+0.1012=0.13945Ω

𝐼𝑑10=U2√R2+X2=12002×√0.13632+0.139452=2810A

2、2#KBSG-1000/10变压器所带负荷为：

MG300/700-WD采煤机、200KW乳化泵和75KW喷雾泵

变压器二次侧出口处的短路电流Id2计算：

变压器二次电压1200V，容量1000kVA，系统短路容量按50MVA计算：

系统电抗Xx =0.0288Ω，

10KV电压70mm2MYJV电缆Lg1=0.28km，10KV电压50mm2电缆Lg2=0.01km,

查表得：得，70mm2MYJV电缆：R0 =0.294Ω/km，X0 =0.072Ω/km；

50mm2MYJV电缆：R0 =0.412Ω/km，X0 =0.075Ω/km；

高压电缆电阻、电抗：

Rg=0.294×0.28+0.412×0.01=0.08644Ω

Xg=0.072×0.28+0.075×0.01=0.02091Ω

变压器电阻、电抗：

Rb1 =0.0088Ω，Xb1 =0.086Ω（煤矿井下保护整定实施细则P94）

ΣR= Rg/Kb12+Rb1=0.08644/25+0.0088=0.0123Ω

ΣX= Xx+Xg/Kb12+Xb1=0.0288+0.02091/25+0.086=0.1156Ω

𝐼𝑑2=U2√R2+X2=12002×√0.01232+0.11562=5171A 即：变压器二次侧的短路电流为5171A。

- 4 -

2.1、2#乳化液泵电机处的短路电流Id4计算：

计算参数：电缆MYP95mm2 ，Lz1=0.08km；

查得：MYP95mm2电缆电阻、电抗为R0 =0.23Ω/km，X0 =0.075Ω/km；

Rz =0.23×0.08＝0.0184Ω，Xz＝0.075×0.08＝0.006Ω

ΣR =0.0184+0.0121=0.0305Ω

ΣX =0.006+0.1012=0.1072Ω

𝐼𝑑4=U2√R2+X2=12002×√0.03052+0.10722=5333A 2.2、2#喷雾泵电机处的短路电流Id3计算：

计算参数：电缆MYP95mm2，Lz1=0.08km；MY50mm2，Lz2=0.003km；

查得：MYP95mm2电缆电阻、电抗为R0 =0.23Ω/km，X0 =0.075Ω/km；

MY50mm2电缆电阻、电抗为R0 =0.448Ω/km，X0 =0.081Ω/km

Rz =0.23×0.08+0.448×0.003＝0.03184Ω，Xz＝0.075×0.08+0.081×0.003＝0.006243Ω

ΣR =0.03184+0.0121=0.04394Ω

ΣX =0.006243+0.1012=0.1074Ω

𝐼𝑑3=U2√R2+X2=12002×√0.04392+0.10742=5106A

2.3、采煤机切割电机处的短路电流Id5计算：

两趟MCPTJ95mm2电缆并联，Lz1=0.714km，R0 =0.247Ω/km，X0 =0.075Ω/km；

𝐼𝑑5=U2√R2+X2=2690A（计算方法同Id2） 2.4、采煤机行走电机处的短路电流Id6计算：

两趟MCPTJ95mm2电缆并联，Lz1=0.714km，Lz2=0.01km

𝐼𝑑6=U2√R2+X2=2453A（计算方法同Id2）

二、工作面高压开关整定

1、最大负荷电流为

𝐼big=∑Sbe√3∙Ue=1997×1000√3×10×1000=115.3A

2、过载延时保护整定

所选PJG47-200/10Y型矿用隔爆兼本质安全型永磁机构高压真空配电装置的电流互感器变流比为200/5=40，过载延时保护整定：

合集下载

采煤工作面供电计算整定值

采煤工作面供电计算整定值

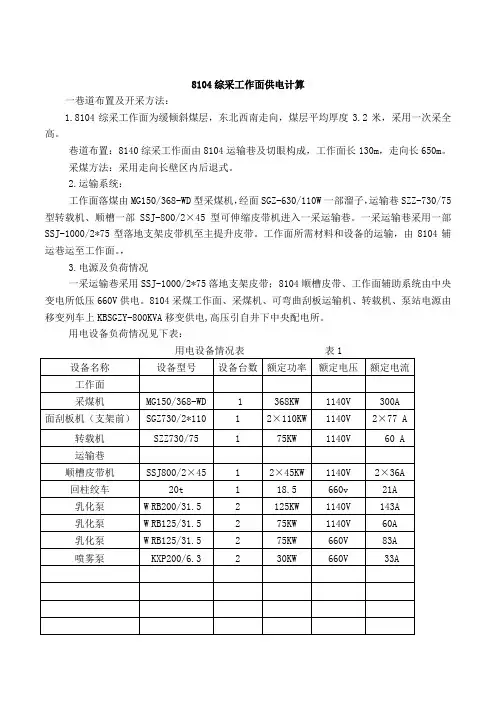

8104综采工作面供电计算
