一、实验容、方法和步骤

1.接线

IAR_BUS 接 GND，ALU_BUS 接 GND，RS_BUS 接 GND，禁止中断地址寄存器、运算器、多端口寄存器堆 RF 向数据总线 DBUS 送数据。AR1_INC 接 GND，M3 接 VCC，使地址寄存器 AR1

和 AR2 从数据总线 DBUS 取得地址数据。

信号 IAR_BUS ALU_BUS RS_BUS AR1_INC M3

开关 GND GND GND GND VCC

信号 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

2.置 DP = 1，DB = 0，DZ = 0，使实验台处于单拍状态。工作模式开关=“脱机”合上电源。按复位按钮 CLR#，使实验系统处于初始状态。置 DP = 1，DB = 0，DZ = 0，使实验台处于单拍状态。工作模式开关=“脱机”合上电源。按复位按钮 CLR#，使实验系统处于初始状态。

（1）写地址寄存器 AR1=00

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 00H 0 1 0 1 0 0 0

值

按一次 QD，将 00H 写入 AR1。

（2）向存储器 00H 地址写数 00H

信 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

号

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 00H 0 1 0 0 0 0 1

值

按一次 QD，将 00H 写入存储器 00H 地址。

（3）写地址寄存器 AR1=10

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 10H 0 1 0 1 0 0 0

值

按一次 QD，将 10H 写入 AR1。

. . .

.页脚.

（4）向存储器 10H 地址写数 10H

信 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

号

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 10H 0 1 0 0 0 0 1

值

按一次 QD，将 10H 写入存储器 10H 地址。

（5）写地址寄存器 AR1=20

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 20H 0 1 0 1 0 0 0

值

按一次 QD，将 10H 写入 AR1。

（6）向存储器 20H 地址写数 20H

信 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

号

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 20H 0 1 0 0 0 0 1

值

按一次 QD，将 20H 写入存储器 20H 地址。

（7）写地址寄存器 AR1=30

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 30H 0 1 0 1 0 0 0

值

按一次 QD，将 30H 写入 AR1。

（8）向存储器 30H 地址写数 30H

信 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

号

开关 K6 K5 K4 K3 K2 K1 K0

状态 / 30H 0 1 0 0 0 0 1

值

按一次 QD，将 30H 写入存储器 30H 地址。

. . .

.页脚.

（9）写地址寄存器AR1=40

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 40H K6 K5 K4 K3 K2 K1 K0

状态/值 40H 0 1 0 0 0 0 1

按一次 QD，将 40H 写入 AR1

（10）向存储器 40H 地址写数 40H

信号 SW7~0 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 40H K6 K5 K4 K3 K2 K1 K0

状态/值 30H 0 1 0 0 0 0 1

按一次 QD，将 30H 写入存储器 40H 地址。

. . .

.页脚.

. . .

.页脚. 二、实验结果

（1）分别读出 00H、10H、20H、30H、40H 地址中的数据。

1.写地址寄存器 AR1=00

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 00H 0 1 0 1 0 0 0

按一次 QD，将 00H 写入 AR1。

2.读出存储器 00H 地址中的数据。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 00H 0 0 0 0 0 1 1

按一次 QD，将读出存储器 00H 地址中数据到数据总线,数据总线指示灯显示 00H。

3.写地址寄存器 AR1=10

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 10H 0 1 0 1 0 0 0

按一次 QD，将 10H 写入 AR1。

4.读出存储器 10H 地址中的数据。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 10H 0 0 0 0 0 1 1

按一次 QD，将读出存储器 10H 地址中的数据到数据总线,数据总线指示灯显示 10H。

依照上面步骤，先写入地址寄存器，再读出存储器中的数据，可依次读出存储器 20H、30H、40H 地址中的数据。数据总线指示灯分别显示为20H、30H、40H。

（2）读出存储器的数据，并写IR

1.写地址寄存器 AR2=00H

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 00H 0 1 1 0 0 0 0

按一次 QD，将 00H 写入 AR2。

2.读出存储器 00H 地址中的数据，并写入IR。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 00H 1 0 0 0 0 1 1

指令总线指示灯显示00H。

依照1）2）步骤,先写入地址寄存器,在读出存储器中的数据。可分别读出存储器10H、20H、30H、40H地址中的数据并写入到IR寄存器。IR总线指示灯分别显示10H、20H、30H、40H。

. . .

.页脚.

(3)双端口存储器的并行读写

1.写地址寄存器AR1

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 1 0 1 0 0 0

按一次 QD，将 38H 写入 AR1。

2.写地址寄存器AR2

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 1 1 0 0 0 0

按一次 QD，将 38H 写入 AR2。

2).右端口写,右端口读同一地址,CEL禁止端口不冲突。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 1 0 1 0 0 0

此时为一个端口工作,不冲突。“BUSYL”、“BUSYR”指示灯不亮。

3).左端口写,右端口读同一地址,CEL禁止端口不冲突。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 0 0 0 1 0 0

改变CEL,使左端口有效。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 0 0 0 1 0 1

此时为左端口,右端口同一地址,左端口冲突。“BUSYL”指示灯亮。改变CEL=0禁止,不冲突“BUSYL”指示灯变灭。

4). 右端口禁止,左端口写,不冲突

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 0 0 0 1 0 0

此时为一个端口工作,不冲突。“BUSYL”、“BUSYR”指示灯不亮。

改变CER允许,使左端口写,右端口读同一地址,右端口冲突。

信号 SW0~7 LDIR SW_BUS LDAR2 LDAR1 CER LRW CEL

开关 K6 K5 K4 K3 K2 K1 K0

状态值 38H 0 0 0 0 1 1 1

此时为左端口,右端口同一地址,右端口冲突。“BUSYR”指示灯亮。改变CER=0禁止,不冲突“BUSYR”指示灯变灭。

左右端口读写同一地址时,后使能的端口冲突,指示灯亮。对存储器的写操作无效。

双口网络实验的实验报告(3篇)

第1篇

一、实验目的

1. 加深对双口网络基本理论的理解。

2. 掌握直流双口网络传输参数的测量技术。

3. 通过实验验证双口网络的传输方程及其参数关系。

二、实验原理

双口网络，又称四端网络，是指具有两个输入端口和两个输出端口的电路。双口网络的传输参数A、B、C、D可以通过同时测量法或分别测量法进行测量。其中，同时测量法是在输入端口施加电压，同时在输入、输出端口测量电压和电流；分别测量法是在输入端口施加电压，输出端口分别开路和短路，测量输入端口电压和电流。

双口网络的传输方程为：

\[ U_2 = A \cdot U_1 + B \cdot I_1 \]

\[ I_2 = C \cdot U_1 + D \cdot I_1 \]

其中，U1、I1为输入端口的电压和电流，U2、I2为输出端口的电压和电流，A、B、C、D为双口网络的传输参数。

三、实验仪器与设备

1. 可调直流稳压电源

2. 数字直流电压表

3. 数字直流毫安表

4. 双口网络实验电路板

5. 电流插头插座

四、实验内容

1. 将直流稳压电源的输出电压调至10V，作为双口网络的输入电压。

2. 按照同时测量法，分别测定两个双口网络的传输参数A1、B1、C1、D1和A2、B2、C2、D2，并列出它们的传输方程。 3. 将两个双口网络级联，用两端口分别测量法测量级联后等效双口网络的传输参数A、B、C、D，并验证等效双口网络传输参数之间的关系。

五、实验步骤

1. 按照电路图连接实验电路板，确保电路连接正确。

2. 将直流稳压电源的输出电压调至10V，作为双口网络的输入电压。

3. 使用数字直流电压表和数字直流毫安表，按照同时测量法，分别测量两个双口网络的传输参数A1、B1、C1、D1和A2、B2、C2、D2。

4. 将两个双口网络级联，用两端口分别测量法测量级联后等效双口网络的传输参数A、B、C、D。

5. 记录实验数据，并计算双口网络的传输方程。

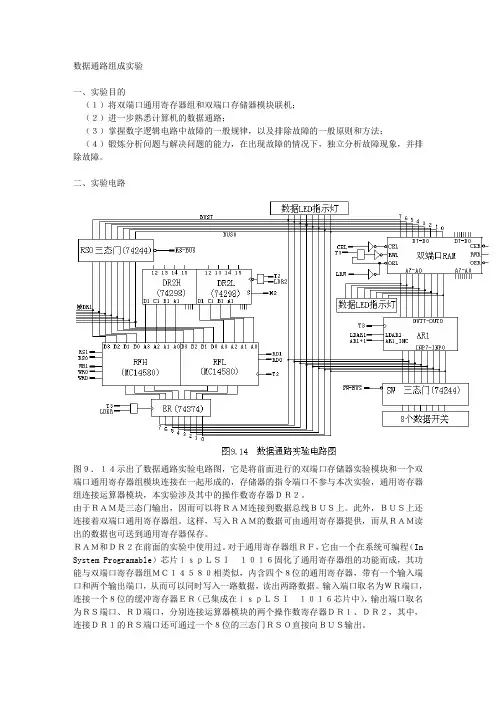

计算机组成原理实验报告+++数据通路实验
