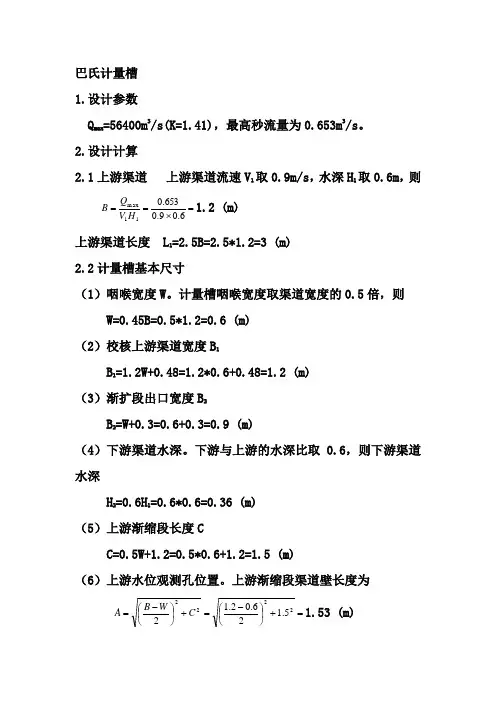

巴氏计量槽1.设计参数Q max =56400m 3/s(K=1.41)，最高秒流量为0.653m 3/s 。
2.设计计算2.1上游渠道 上游渠道流速V 1取0.9m/s ，水深H 1取0.6m ，则 =⨯==6.09.0653.011max H V Q B 1.2 (m) 上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)2.2计量槽基本尺寸（1）咽喉宽度W 。
计量槽咽喉宽度取渠道宽度的0.5倍，则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深。
下游与上游的水深比取0.6，则下游渠道水深H 2=0.6H 1=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置。
上游渐缩段渠道壁长度为 =+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m)水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度。
咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L1+L2+L3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求。
5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深 2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。

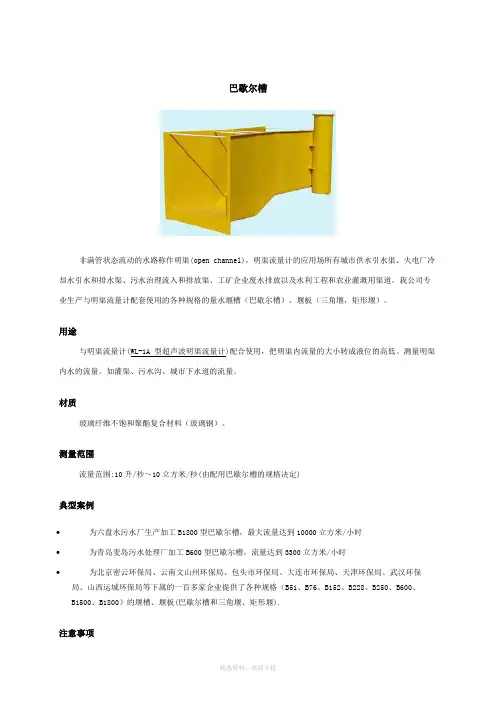

巴歇尔槽非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽（巴歇尔槽）、堰板（三角堰，矩形堰）。
用途与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，把明渠内流量的大小转成液位的高低。
测量明渠内水的流量。
如灌渠、污水沟、城市下水道的流量。
材质玻璃纤维不饱和聚酯复合材料（玻璃钢）。
测量范围流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)典型案例∙为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到10000立方米/小时∙为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到3300立方米/小时∙为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、B228、B250、B600、B1500、B1800）的堰槽、堰板(巴歇尔槽和三角堰、矩形堰).注意事项∙巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
∙巴歇尔槽通水后，水的流态要自由流。
巴歇尔槽的淹没度要小于规定的临界淹没度。
∙巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。
即没有左右偏流，也没有渠道坡降形成的冲力。
（参见下图）∙巴歇尔槽安装在渠道上要牢固。
与渠道侧壁、渠底连结要紧密，不能漏水。
使水流全部流经巴歇尔槽的计量部位。
巴歇尔槽的计量部位是槽内喉道段。
巴歇尔槽构造图（30000*1000）/（24*3600）=347选7号或者8号槽（15000*1000）/（24*3600）=173选5号Welcome !!! 欢迎您的下载，资料仅供参考！。

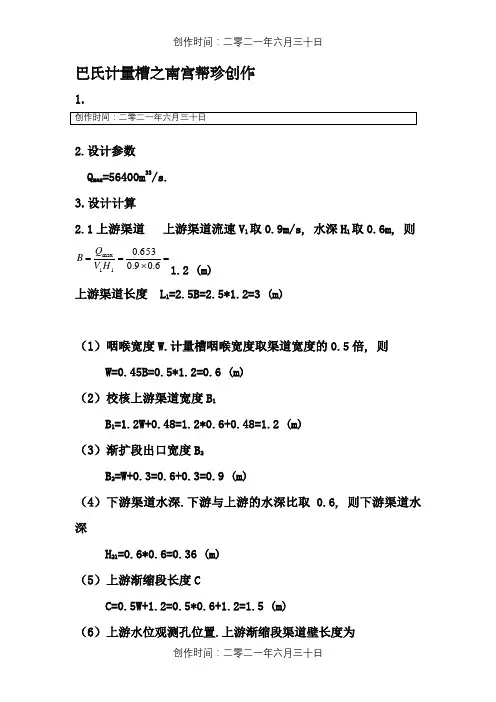

巴氏计量槽之南宫帮珍创作1.2.设计参数Q max =56400m 33/s. 3.设计计算2.1上游渠道 上游渠道流速V 1取0.9m/s, 水深H 1取0.6m, 则 =⨯==6.09.0653.011max H V Q B 1.2 (m)上游渠道长度 L 1=2.5B=2.5*1.2=3 (m)（1）咽喉宽度W.计量槽咽喉宽度取渠道宽度的0.5倍, 则 W=0.45B=0.5*1.2=0.6 (m)（2）校核上游渠道宽度B 1B 1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)（3）渐扩段出口宽度B 2B 2=W+0.3=0.6+0.3=0.9 (m)（4）下游渠道水深.下游与上游的水深比取0.6, 则下游渠道水深H 21=0.6*0.6=0.36 (m)（5）上游渐缩段长度CC=0.5W+1.2=0.5*0.6+1.2=1.5 (m)（6）上游水位观测孔位置.上游渐缩段渠道壁长度为=+⎪⎭⎫ ⎝⎛-=+⎪⎭⎫ ⎝⎛-=22225.126.02.12C W B A 1.53 (m) 水位观测孔位置D=2A/3=2*1.53/3=1.02 (m)（7）巴氏槽长度.咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度L 2=C+0.6+0.9=1.5+0.6+0.9=3 (m)3.下游渠道长度L 3=5B=5*1.2=6 (m)4.上下游渠道及巴氏槽总长度L=L 1+L 2+L 3=3+3+6=12 (m)L/B=12/1.2=10≥10,符合要求.5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最年夜有效水深2.4m, 采纳超声波水位计, 丈量范围采纳0.5-1.5m,精度为0.001.。
3 、巴歇尔槽
巴歇尔槽的构造如图二十一。
巴歇尔槽的标识尺寸是喉道宽“b”。
首先根据应用需要的最大流量，从“附录二、巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。
再从“附录一、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。
如“L”、“N”、“B1”、“L1”等等。
把这些尺寸填入图二十一中右侧的栏目中。
按图二十一加工成形，安装在渠道上，如图二十所示。

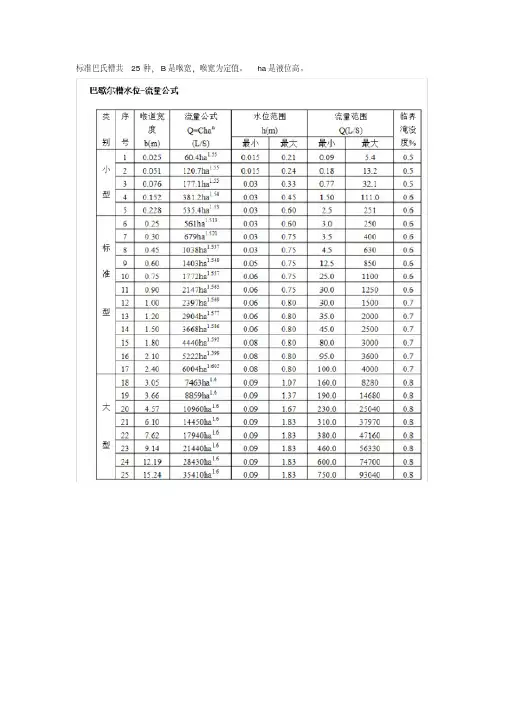

巴歇尔槽水位-流量关系一般是形如：Q=C*ha n 的公式。
根据喉道宽“b”，从“附录二、巴歇尔槽水位-流量公式”中找出对应的公式。
逐点代如水位值，求出对应的流量。
本仪表内已预先存储了喉道宽从0.076m～1.8m槽的水位-流量表。
表六、七、八分别是喉道宽为0.025m，0.051m，2.1m巴歇尔槽的水位流量对应关系。
图二十一、巴歇尔槽构造。
