2吨二级反渗透纯化水设备方案

  • 格式：doc
  • 大小：103.00 KB
  • 文档页数：7

目 录 一、 系统概述………………………………………1 二、 方案简价………………………………………2 三、 设计基准………………………………………3 四、 工艺流程………………………………………4 五、 流程原理说明…………………………………5 六、 控制系统………………………………………6 七、 技术规范及系统报价…………………………7 八、 售后……………………………………………8 一、系统概述

纯水，是指水中的导电介质去除到一定程度，同时不离解的气体、胶体以及有机物（包括细菌）也去除至很低程度的水。其电导率一般＜10uS/cm，含盐量2～5㎎/L. 本系统为国内市场上技术较为成熟、操作便捷的纯水系统，其采用物理反应的原理，即食品级的反渗透系统，逐步提升水质；再者本公司根据贵公司在生产用水上对水质的要求，选用美国海德能公司生产的ESPA4040膜，其性价比最优，以至最终达到生产用水的标准。 二、方案简介 １－１. 工程名称：生产用水处理系统 １－２. 工程内容：包括设计、系统制造、安装、现场安装、系统试车调整、设备保修、及今后服务等。 我公司规划建议内容如下： 三、 系统设备设计基准 本系统依据贵厂用水需求,设计如下： 工艺要求： 1）产水用途：生产用水 2）系统出率：纯水0.5T/H 3）系统配置：原水箱（自备），原水增压泵，自动砂滤机，自动碳滤机，一级反渗透纯水机，中间水箱，二级反渗透，紫外线杀菌器，精密过滤器纯水箱，无菌储水箱。 4）RO系统原水利用率：60-75% 5）出水水质：电导率≤5µS/CM 本方案主要依据： 1）原水水质：TDS ≤250PPM（设备要求之标准） 2）进水要求：市政自来水 3）设计界限：以原水进入系统入口至二级反渗透出口；其它涉及的设计基础条件将在技术设计中确定。 系统对外界要求： 1）供水：水源送至系统入口的1.5m处。（根据实际测量计算管道、配件、人工而计费） 2）供电：根据我方提供的容量，将路面电源送至我方指定的电源控制箱上。 四、系统工艺流程 本系统是产水为0.5T/H的纯水系统,是以自来水作为原水,经系统预处理（砂滤、碳滤），进入一级反渗透系统,再进入二级反渗透系统，进入紫外线杀菌器，精密过滤器，以达到生产用水的标准。

原水箱（自备）原水泵石英砂过滤器

活性碳过滤器保安滤器一级高压泵一级反渗透 中间水箱二级高压泵二级反渗透紫外线杀菌器 精密过滤器储水箱 五、流程原理说明： 1、原水箱（自备） 储存原水，供预处理系统用。

2、自动砂滤机系统： 泵加压后进入砂滤机，主要去除水中的泥砂、铁锈、红虫及藻类等固体物质，系统设置一台石英砂过滤机，正常运行条件如下：平均过滤速度为10～15m/h。 3、自动碳滤机系统： 原水经砂滤机后进入碳滤机吸附，由于活性碳的表面积很大，其表面以布满了平均直径为20-30埃的微孔，因此活性碳具有很高的吸附能力。此外，活性碳有大量的羟基和羧基等官能团，可以对各种性质的有机物进行化学吸附，以及静电引力作用，还可以去除象氯一类 对反渗透有害的物质，从而提高除盐能力。能够去除63%-86%胶体物质；50%左右的铁；以及47%-60%的有机物。 4、RO反渗透系统 RO反渗透除盐是依靠反渗透膜在外界压力作用下，使溶液中的溶剂与溶质进行分离的过程，达到除盐份的目的，出水水质脱盐>99%。本RO纯水系统具备全自动控制、流量显示、压力显示、低水压保护、高水位机、自动冲洗、电导率显示、工作状态指示等功能。一级反渗透采有美国海德能ESPA2-4040膜2支，并配有5µ保安过滤器，二级反渗透采用美国海德能ESPA2-4040膜1支，本系统采用全自动控制，无需人工操作，出水水质稳定。 5、紫外线杀菌 紫外线净水装置采用天然紫外线光能量消灭微生物污染，水流从底部进入紫外反应器，绕着石英套筒导热保护的高输出低压汞气灯旋转，紫外灯放射出波长为253.7毫微米的强大紫外线能量，微生物一旦吸收紫外光能，其生命机制的遗传部分便遭遏制；即脱氧核酸被分解，不能再复制繁殖，经处理的水流由反应器顶部的水门流出，可供安全使用。 6、精密过滤器 精密过滤也称微孔过滤。它采用成型滤材，用以去除粒径微细的颗粒。EDI在长时间的使用过程中，树脂间的相互磨擦与再生时的膨胀与收缩会造成树脂的破裂，这些粉未的粒径约为0.22～1µm的颗粒.将精密过滤器设置在整个水处理系统的末端,防止细小的微粒进入成品水中. 六、控制系统 1、RO反渗透系统控制 RO系统采用一套全自动IC控制，并有高低压保护装置，出水水质检测装置一套及进出水压力控制装置。 七、技术规范及系统报价 项目 品名 规格 单位 数量 单价 金额 备注 一、预处理 1 原水箱 规格：1T 以上 套 1 自备 材质：

2 原水泵 南方CHL2-30卧式输送泵 台 1 1150.00 1150.00 电压/功率：380V/0.55KW

3 砂滤器 型式：自动控制头控制 套 1 1875.00 1875.00 罐体规格：ф300x1400 罐体材质：玻璃钢 底部布水：集散布水器 顶部布水：集散布水器 滤料：石英砂 数量：150KG 附件：压力表、取样阀等

4 碳滤器 型式：自动控制头控制 套 1 2150.00 2150.00 罐体规格：ф300x1400 罐体材质：玻璃钢 底部布水：集散布水器 顶部布水：集散布水器 滤料：活性碳 数量：50KG 附件：压力表、取样阀等 二、一级RO主机部份

1 保安过滤器 型号：10″5芯5um过滤器 套 1 22550.00 22550.00 材质：不锈钢 附件：排气阀、压力表

2 高压泵 南方CDL2-13立式多级泵 电压/功率：380V/1.5KW

3 0.5T/H反渗透 反渗透膜：ESPA4040 2支 4040不锈钢膜壳： 2支 不锈钢机架：1500x1000x1500 主机管路：高压管路不锈钢 低压管路UPVC

4 附件 电导表：CM-230A 2套 流量剂： 3支 自动冲洗系统： 1套 压力表/阀门 1批

5 纯水储水箱 规格：500L 套 1 1000.00 1000.00 材质：sus304

三、二级RO主机部份

1 保安过滤器 型号：10″3芯5um过滤器 套 1 14300.00 14300.00 材质：不锈钢 附件：排气阀、压力表

2 高压泵 南方CDL2-11立式多级泵 电压/功率：380V/1.1KW

3 0.25T/H反渗反渗透膜：ESPA4040 1支 透 4040不锈钢膜壳： 1支 主机管路：高压管路不锈钢低压管路UPVC

4 附件 电导表：CM-230A 1套 流量剂： 2支 自动冲洗系统： 1套 四：杀菌部分

1 紫外线 杀菌器 处理水量：0.5T 14W 套 1 800.00 800.00 使用时间：8500H

2 0.45精密过滤器 型号：20″单芯过滤器 套 1 1000.00 1000.00 材质：sus304 滤芯：0.45um折叠滤芯 附件：排气阀、压力表

3 储水箱 规格：0.5T 套 1 1000.00 1000.00 材质：304不锈钢

五、系统电控 1 系统电控箱 电器：正泰 套 1 2000.00 2000.00 以上报价合计（RMB）：肆万柒仟捌佰贰拾伍元整 小写：47825.00 六、税点 1 增值税票 税点：17% 项 1 4200.00 4200.00 七、运费 1 安装费 现场安装、调试、人员培训 项 1 2000.00 2000.00 以上价格总计（RMB）：伍万肆仟零贰拾伍元整 小写：￥54025.00 注:以上设备报价含税（17%增值税）

以上报价含现场安装 八、售后服务

1. 质量保证: (1) 合同条款约定有关质量及性能的要求. (2) 本公司随工程设备提供有关产品«使用说明书»所注明的技术指标. 2. 服务承诺 奉行“诚信经营，协手合作”原则,对所有用户提供全方位的优质服务: (1) 认真履行合同职责,按质按量按时完成合同规定的施工任务,保证如期启用工程. (2) 提供壹年保修期.属产品设计,制造,性能方面原因,我公司承担全部维修费用,免费修复,保用包换,提供终身维护. (3) 终身服务.对采用鸾江水处理设备的用户提供终身服务. (4) 公司拥有专业的售后服务队伍,对于本市用户保修检修12小时内赶至现场. (5) 工程维护检修培训.为用户免费培训工程保养的人员.主要内容:各种故障的识别及解决办法;工程设备运行状况检测及维护;设备日常保养等,直至熟练掌握工程设备的操作运行规律. (6) 设备更新服务.用户更新设备享受优惠政策. (7) 巡检服务.定期委派专业技术人员对用户巡回设备保养/检修,确保及时解决故障隐患. (8) 每年定期寄发«用户服务评价书»征询意见,改进工作.

合集下载

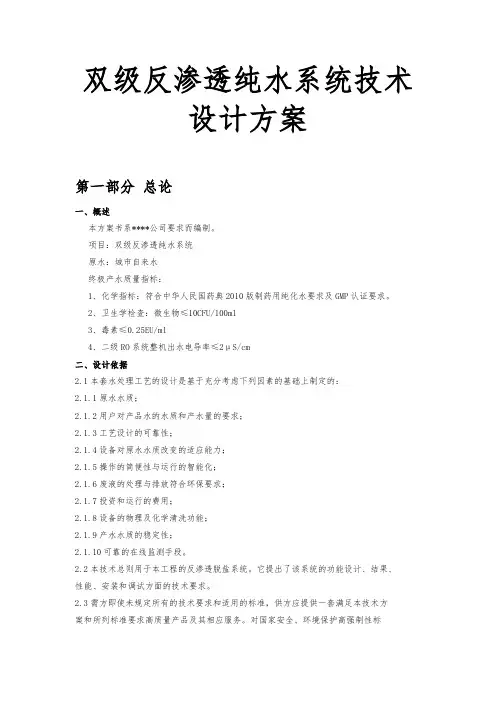

双级反渗透纯水系统技术设计方案
