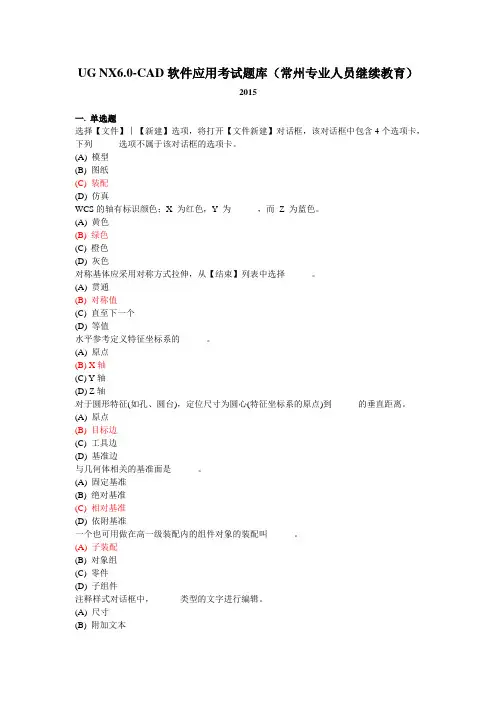

UG NX6.0-CAD软件应用考试题库（常州专业人员继续教育）
2015
一. 单选题
选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列______选项不属于该对话框的选项卡。
(A) 模型
(B) 图纸
(C) 装配
(D) 仿真
WCS的轴有标识颜色；X 为红色，Y 为______，而 Z 为蓝色。
(A) 黄色
(B) 绿色
(C) 橙色
(D) 灰色
对称基体应采用对称方式拉伸，从【结束】列表中选择______。
(A) 贯通
(B) 对称值
(C) 直至下一个
(D) 等值
水平参考定义特征坐标系的______。
(A) 原点
(B) X轴
(C) Y轴
(D) Z轴
对于圆形特征(如孔、圆台)，定位尺寸为圆心(特征坐标系的原点)到______的垂直距离。
(A) 原点
(B) 目标边
(C) 工具边
(D) 基准边
与几何体相关的基准面是______。
(A) 固定基准
(B) 绝对基准
(C) 相对基准
(D) 依附基准
一个也可用做在高一级装配内的组件对象的装配叫______。
(A) 子装配
(B) 对象组
(C) 零件
(D) 子组件
注释样式对话框中，______类型的文字进行编辑。
(A) 尺寸
(B) 附加文本
(C) 公差
(D) 基准符号
如果想转到所选择的面与视图方向平行的视图，应使用______按键。
(A) Home
(B) End
(C) F7
(D) F8
______对话框决定创建一个圆柱的方向。
(A) ABS 定位
(B) 矢量构造器
(C) WCS定位
(D) 点构造器
______命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状态。
(A) 设为当前特征
(B) 抑制保留的
(C) 隐藏保留的
(D) 不激活特征
______工具可以在两条平行直线中间创建一条与两条直线平行的直线，或在两条不平行直线之间创建一条平分线。
目录：
2.怎么永久修改文件夹路径
3.界面的认识
4.怎样调整资源条
5.调整角色
6.如何修改标题栏
7.如何调出工具条
8.如何把选择条调到底部或上部
9.设置快捷键
10.怎样修改UG工作区背景
11.选择首选项
12.UG访问浏览器怎么设置网址
13.如何把CAD图档导入UG
14.剪切 复制 粘贴 撤消 重做 删除等快捷键15.视图工具
16.如何出工程图图纸
17.如何让实体变色
18.影藏或显示
19.如何把坐标系放在一个平面上
20.如何在一个工件上显示垂直面 平面 曲面的不同颜色
21.如何用成一平面画斜孔
22.如何用成一平面修剪实体 23.在草图里面怎样永久取消连续自动标注尺寸
24.基于路径针对扫掠
25.如何关闭在跟踪条中跟踪光标的位置
26.如何使用移动对象
27.拉伸中的直至延伸部分如何使用
28.拉伸中的偏置命令如何使用
29.连接曲线
30.加工最简单的流道
31.如何检验这个产品是烂面
32.如何解决可疑几何体的几种方法
33.如何检查一个产品是否是实体
34.怎样把实体一次性变成片体
35.如何在同一片体上修补想要的孔
36.如何调出变换里面的一些隐藏命令呢
UG软件基本操作方法：
1.
UG名称和文件夹（桌面也不行）不能带中文字幕
2.怎么永久修改文件夹路径
1）文件--实用工具--用户默认设置 （如图1-1）
2）目录 修改后确定重启UG就可 （如图1-2）
3.界面的认识
4.怎样调整资源条
首选项--用户界面（如图1-3）--布局（如图1-4）
5.调整角色 （如图1-5）
“基本功能”角色是刚安装UG时的角色，图标下面可显示中文，只显示常用的命令，大部分命令被隐藏在工具条内。
“具有完整的基本功能”角色在基本功能角色基础上做了进化，命令图标下面有中文，被隐藏的大部分命令都可以显示在工具条中
“高级角色与基本功能”角色类似，惟一不同的是命令图标下面无文字，大部分命令也被隐藏在工具条内。 “具有完整菜单的高级功能”角色图标下面无有中文，命令图标大部分都能全部显示。（我们一般都选择具有完整菜单的高级功能）
不管你是模具设计还是加工的，这100个模具问题必须搞懂
来源：模具达人
1. 塑胶材料常用收缩率？答：ABS收缩率：0.5%；用途：是最能保持产品尺寸精度的材料，一般对精度要求高的产品都用它，例如：ABS PC是手机外壳常用的材料。POM收缩率：2-5%，耐磨和强度都是很高的，塑料齿轮都是常用的材料。PS收缩率：0.5%可做透明材料，但是比较脆，但是价格很便宜。pp收缩率：1.6-20%；常用在尺寸要求不高的场合，如汽车上的座椅，基本都是用这些料的。PMMA收缩率：0.4-0.6%，又称有机玻璃，透明性能高，导光性好，但是极易刮花，汽车上的尾灯都是PMMA做的。PE收缩率：2-5%，常用吹塑，一般做软齿轮。PA收缩率：0.8-1.4%，很高的韧性，强度好。PVC收缩率：1-2.5%；易老化，价格便宜，一般都是用无毒PVC来做产品。PC收缩率：0.5-0.7%，强度很高，耐高温，价格也不菲。汽车上的前灯都是用这种材料。MBS收缩率：和ABS一样，透明的ABS，但是要比ABS要脆一些。
2. 塑胶件常出现的瘕疵？答：缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等。
3. 常用的塑胶模具钢材？答：1、45——优质碳素结构钢，是最常用中碳调质钢2、Q235A(A3钢)——最常用的碳素结构钢3、40Cr——使用最广泛的钢种之一，属合金结构钢
4、HT150——灰铸铁5、35——各种标准件、紧固件的常用材料6、65Mn——常用的弹簧钢
7、0Cr18Ni9——最常用的不锈钢(美国钢号304，日本钢号SUS304)8、Cr12——常用的冷作模具钢(美国钢号D3，日本钢号SKD1)9、DC53——常用的日本进口冷作模具钢
10、Cr12MoV——耐磨铬钢11、SKD11——韧性铬钢12、D2——高碳高铬冷作钢
13、SKD11(SLD)——不变形韧性高铬钢14、DC53——高韧性高铬钢15、SKH-9——耐磨性，韧性大的通用高速钢 16、ASP-23——粉末冶金高速钢17、P20——一般要求的大小塑胶模具18、718——高要求的大小塑胶模具
NX直接建模命令的介绍及其应用
徐皓
【摘 要】NX直接建模工具(Direct Modeling)可以修改设计几何形状,而不管该几何形状的来源或是采用何种技术创建的,无论是来自NX参数化、非参数化还是从其他CAD系统中导入的,都可以进行几何形状的修改.通过对直接建模命令的分类介绍和使用,让设计人员可以使用参数化特征,可降低产品设计更改的成本,缩短产品开发周期.
【期刊名称】《模具制造》
【年(卷),期】2010(010)010
【总页数】8页(P1-8)
【关键词】直接建模;修改;非参数化
【作 者】徐皓
【作者单位】安徽安簧机械股份有限公司,安徽安庆,246005
【正文语种】中 文
【中图分类】TP391.7
1 引言
Siemens PLM Software的NX提供了新一代设计工具和技术，帮助企业转变产品开发过程。NX设计工具拥有超强的能力、丰富的功能，以及极高的灵活性和生产效率。从整合参数化建模和不依赖历史建模的同步建模技术分析，NX提供了突破性的技术，为速度、性能和易用性树立了新的标准。设计人员可以使用NX提供的直接建模（Direct Modeling）工具。NX直接建模工具可以修改设计几何形状，而不管该几何形状的来源或是采用何种技术创建的，无论是来自NX参数化，非参数化还是从其他CAD系统中导入的都可以实现几何形状的修改。由于可以直接处理任何几何形状，因此无需进行重新创建或转换，大大提高了设计人员的工作效率。有了NX直接建模工具，设计人员可以使用参数化特征，而不会受到特性历史的限制。
2 NX直接建模（Direct Modeling）命令的特点及种类
工作中经常遇到客户提供的是CATIA或Pro/E等其它CAD系统的非参数化的复杂模型，一旦需要对这些非参数化的实体模型进行编辑、更改，往往是非常困难的，有时甚至需要重新建模，这样就会给设计人员增添繁琐而重复的工作任务。而利用NX直接建模（Direct Modeling）可以在非参数化的实体表面上施加特征（3D）约束，并可以利用编辑特征参数来编辑、更改产品形状。直接建模是在UG 17版本后才诞生的命令。它包括：
