漏电保护器安装和运行 GB 13955

2019.10 设备监理54Practice实 务

0 引言为防止直接和间接接触导致的电击事故及因电气线路或电气设备接地故障引起的电气火灾和电气设备损坏事故，常在低压配电系统中装设漏电流保护器。大多数起重机采用交流380V/220V低压供电，根据GB/T 13955—2017《剩余电流动作保护装置安装和运行》规定，当起重机电路发生绝缘损坏造成接地故障，其接地故障电流值小于过电流保护装置的动作电流值时，应安装漏电保护器。目前，漏电保护器在起重机上得到了广泛的应用，但笔者在起重机监督检验和定期检验中发现，漏电保护器存在选型、接线等问题，这也是许多起重机检验人员知识点相对薄弱的环节。因此，深入探讨起重机漏电保护器的选型和接线具有非常重要的意义。1 漏电保护器的工作原理漏电保护器可分为电流型和电压型两种，目前采用最多的是电流型漏电保护器。除特别指明外，本文所称漏电保护器均专指电流型漏电保护器。漏电保护器的组成除辅助电源和试验装置外，通常包括以下三个部分：检测元件（零序电流互感器）、中间环节（包括放大元件和比较元件）和执行机构（多为带有分励脱扣器的自动开关或交流接触器）。某三相四线制供电系统的漏电保护原理如图1所示。漏电保护器在起重机上的应用梁有明摘要：安装漏电保护器是起重机漏电防护的重要措施。有效使用起重机漏电保护器需要正确理解漏电保护器的工作原理，熟悉起重机电源接地型式，正确完成漏电保护器的选型和接线。本文将介绍漏电保护器在起重机上的使用方法和注意事项。关键词：起重机 漏电保护器 应用

正常情况下，流过零序电流互感器TA一次侧的三相线电流与中性线电流的矢量和为零，TA二次侧无感应电动势，漏电保护器不动作。若被保护电路发生漏电或人体触电，由于漏电电流（也称剩余电流）的存在，通过TA一次侧的三相线电流与中性线电流的矢量和不再为零，TA二次侧产生感应电动势，漏电保护器动作，迅速切断供电电源，从而实现漏电保护。2 起重机漏电保护器的选型和接线起重机属于GB/T 13955—2017规定的“I类移动式电气设备及手持式电动工具”，因此应优先选用额定剩余动作电流不大于30mA、无延时的漏电保护器。起重机漏电保护器的相数、线数和接线要求与电源接地型式密切相关。根据GB 14050—2008《系统接地的型式及安全技术要求》，起重机电源接地型式可分为IT系统、TT系统和TN系统。其中，TN系统又可细分为TN-S系统、TN-C系统和TN-C-S系统。以下将分别介绍各种接地型式下起重机漏电保护器的选型和接线。2.1 IT系统漏电保护器的选型和接线根据GB/T 13955—2017的规定，IT接地型式的起重机可以针对外露的可接触不同电位的导电部分保护性安装漏电保护器。对于IT系统接地型式的起重机：（1）若起重机上无单相电气设备，可采用三相三线漏电保护器，三根相线接入漏电保护器输入侧；（2）若起重机上存在单相电气设备，应采用三相四线漏电保护器，相线和中性线全部接入漏电保护器输入侧。2.2 TT系统漏电保护器的选型和接线采用TT系统接地型式时，起重机金属结构往往通过大车车轮、轨道与大地连接，发生接地故障时，若要满足人体与起重机的接触电压不大于50V，则接地电阻必须非常小，这不仅耗资巨大，在有些场合也不可能做到。因此在TT系统中，必须加装漏电保护器切断起重机电源以保护相关人员。这与GB/T 13955—2017的规定“TT系统的电气线路或电气设备应装设漏电保护器作为防电击事故的保护措施”一致。漏电保护器的接线方法同2.1中（1）和（2）。虽然TSG Q 7015—2016《起重机械定期检验规则》删图1 某三相四线制漏电保护器工作原理PLANT ENGINEERING CONSULTANTS 2019.1055Practice实 务除了TSG Q 7015—2008中“起重机金属结构的接地电阻与漏电保护器动作电流的乘积不大于50V”的要求，但笔者认为，该要求仍可以作为选择漏电保护器额定动作电流的依据。2.3 TN-S系统漏电保护器的选型和接线TN-S接地型式的起重机，供电电源为三相五线制，应选用三相四线漏电保护器，接线方法同2.1中（1）和（2）。2.4 TN-C系统漏电保护器的选型和接线根据GB/T 13955—2017的规定，TN-C接地型式的起重机安装漏电保护器时，应根据电击防护措施的具体情况，将电气设备外露可接近导体独立接地，形成局部TT系统。对于TN-C系统接地型式的起重机，供电电源中性线和保护接地线是合一的，应将TN-C系统改造为TN-C-S、TN-S系统或局部TT系统，在TN-C-S系统中，漏电保护器仅允许用于中性线和保护接地线分开部分的电路。漏电保护器的接线方法同2.1中（1）和（2）。3 使用漏电保护器的注意事项起重机加装漏电保护器前，必须事先熟知漏电保护器的工作原理，严格按照使用说明书要求接线。注意事项总结如下：（1）从进入漏电保护器开始，任何时候中性线和保护接地线均应分开，保护接地线不能接入漏电保护器。（2）起重机上无单相电气设备或单相电气设备采用隔离变压器单独供电时，可采用三相三线漏电保护器，若采用三相四线漏电保护器，保护器输入侧中性线接线柱应悬空。需特别注意的是，如果漏电保护器内部接线图包含中性线，即使无单相电气设备，中性线也应接入保护器而不能悬空。起重机上存在单相电气设备时，应采用三相四线漏电保护器，中性线应接入保护器。保护器输出侧的中性线必须对地绝缘，否则会出现误动作。（3）若起重机不同分支电路单独设置漏电保护器，则两漏电保护器输出侧中性线不能相连，相线不能相连；电气设备不能跨接两个漏电保护器的输出侧取电，否则均将造成两个漏电保护器同时误动作。（4）漏电保护器之后的中性线不允许重复接地，否则发生接地故障时，部分漏电电流将通过中性线流回电源，漏电保护器将拒动作。（5）装设漏电保护器和不装设漏电保护器的两台或多台起重机不能共用一个接地体，接地体距离也不能太近。否则共用的接地体将为漏电电流提供返回电源的通路而导致漏电保护器形同虚设。4 结束语加装漏电保护器既是人体间接接触触电防护的重要措施，也是人体直接接触触电防护的有益补充。正确选择与起重机电源接地型式相匹配的漏电保护器，按规范接线，是保证漏电保护器有效、可靠运行的基础。参考文献[1] 中国电力企业联合会. 剩余电流动作保护装置安装和运行: GB/T 13955—2017 [S]. 北京:中国标准出版社, 2018.[2] 全国电气安全标准化技术委员会. 系统接地的型式及安全技术要求: GB 14050—2008[S]. 北京:中国标准出版社, 2009.[3] 王恩文.错误接线导致起重机漏电保护器误跳闸[J].中国特种设备安全, 2007,22(10):49-51.[4] 王松雷.起重机漏电保护器的检验[J].矿山机械, 2009,37(7):52-55.[5] 蒋元栋, 洪伟, 阮一晖. TT系统起重机漏电保护器动作参数的选择[J]. 中国特种设备安全, 2014,30(1): 21-22.作者简介：梁有明，江苏省特种设备安全监督检验研究院（无锡分院），检验师，工程师。中俄东线北段贯通 天然气保供又一新举措10月23日，我国东北方向首条天然气进口通道——中俄东线天然气管道工程黑河至长岭段(简称中俄东线北段)全线贯通，同时也实现了与哈沈、秦沈等在役天然气管网的互联互通。据了解，根据《中俄东线供气购销合同》约定，从2019年12月1日起，俄罗斯开始通过中俄天然气管道东线向中国供气，首期按每年50亿m3供气，此后供气量逐年增长，最终达到每年380亿m3，累计合同期30年，合同总供气量超过1万亿m3。中俄东线北段将在12月1日按照1000万m3/日的接气能力组织进气投产。正式接收俄气后，我国东北及京津冀地区将成为直接受益方，通过互联互通，在增加上述地区供气量的同时，可以进一步优化区域气源结构，形成多元供应渠道，这对于增强我国天然气保供能力和打赢蓝天保卫战具有重大意义。

漏电保护器使用说明书

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

国家为了规范漏电保护器的正确使用，相继颁布了《漏电保护器安全监察规定》（劳安字（1999）16号）和《漏电保护器安装与运行（GB13955-92）等一系列标准和规定。

依据这些标准和规定，我们在选用漏电保护器时应遵循以下主要原则：

1.

购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。在这里要提醒大家：市场上销售的漏电保护器有不少是不合格品。2002年10月28日，国家质检总局公布漏电保护器产品质量抽查结果，有20%左右的产品不合格，其主要问题为：有的不能正常分断短路电流，消除火灾隐患；有的起不到人身触电的保护作用；还有一些不该跳闸时跳闸，影响正常用电。

2.

应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。

3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的

选择性。一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围。

4. 手持式电动工具（除III类外）、移动式生活用家电设备（除III类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。

5.

建筑施工场所、临时线路的用电设备，应安装漏电保护器。这是《施工现场临时用电安全技术规范》（JGJ46-88）中明确要求的。

6.

机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器。

7.

安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护。

第 1 页 共 7 页 漏电保护器安全管理规定

第一章 总 则

第一条 为了加强对漏电保护器的安全管理，保障人身和财产安全，根据国家相关法律法规、标准和规范，制定本规定。

第二条 本规定适用于所有使用漏电保护器的单位和个人。

第三条 漏电保护器安全管理应坚持预防为主、综合治理的原则，加强安全生产监管，建立健全漏电保护器安全管理体制，促进漏电保护器的安全应用。

第四条 大家在检查漏电保护器时，应细心观察漏电保护器本身是否存在缺陷，如果有缺陷应及时更换，以免发生事故。并且，检查漏电保护器的时候不要站在草地上，避免触电。

第二章 漏电保护器安全管理技术规范

第五条 漏电保护器应具备自动断电、漏电保护、过载保护等基本功能，并应符合国家相关标准。

第六条 漏电保护器的额定电流应根据用电设备的额定电流进行选择，以确保漏电保护器的灵敏度满足要求。

第七条 漏电保护器应定期检测和校验，确保其正常工作。对于发现有缺陷的漏电保护器，应及时更换。

第八条 漏电保护器的线路安装应严格按照相关规范进行，保证其可靠性和安全性。

第九条 漏电保护器应设置独立的电源，电源应符合国家相关标准，且不应与其他设备共用。 第 2 页 共 7 页 第十条 漏电保护器应有可靠的接地线，接地电阻不应超过规定的范围。

第十一条 漏电保护器应定期进行故障维修和设备更换，确保其正常工作。

第三章 漏电保护器安全管理措施

第十二条 所有使用漏电保护器的单位和个人应开展安全教育，加强对漏电保护器的使用和维护知识的培训，掌握漏电保护器的基本原理和使用方法。

第十三条 漏电保护器应定期进行检查和维修，对于发现的故障和缺陷应及时处理，确保漏电保护器的正常工作。

第十四条 漏电保护器应设置在易泄漏电流的电路上，并应严禁将漏电保护器从电路上拆除或更换。

第十五条 漏电保护器应设置在用电设备的电源线上，不得绕接使用。

第十六条 漏电保护器的设置位置应易于操作和维护，并应设置在人员容易触及的地方，以方便及时进行操作。

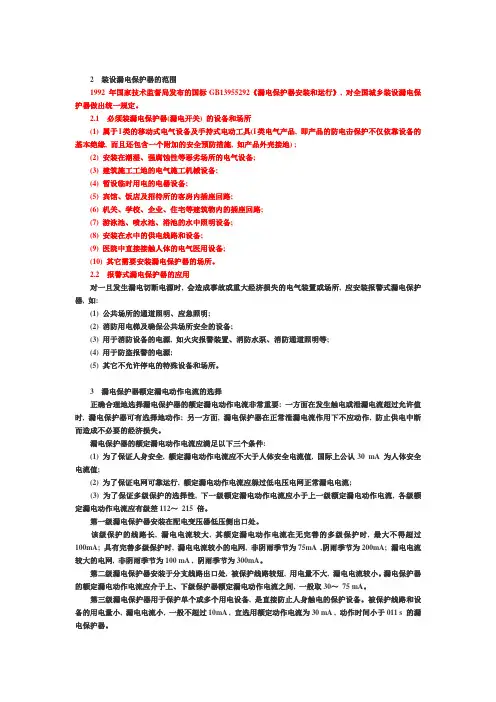

2 装设漏电保护器的范围

1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。

2.1 必须装漏电保护器(漏电开关) 的设备和场所

(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;

(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;

(3) 建筑施工工地的电气施工机械设备;

(4) 暂设临时用电的电器设备;

(5) 宾馆、饭店及招待所的客房内插座回路;

(6) 机关、学校、企业、住宅等建筑物内的插座回路;

(7) 游泳池、喷水池、浴池的水中照明设备;

(8) 安装在水中的供电线路和设备;

(9) 医院中直接接触人体的电气医用设备;

(10) 其它需要安装漏电保护器的场所。

2.2 报警式漏电保护器的应用

对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:

(1) 公共场所的通道照明、应急照明;

(2) 消防用电梯及确保公共场所安全的设备;

(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;

(4) 用于防盗报警的电源;

(5) 其它不允许停电的特殊设备和场所。

3 漏电保护器额定漏电动作电流的选择

正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件:

(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国际上公认30 mA 为人体安全电流值;
