钢管外径及壁厚表(美标ANSI)

外径尺寸和壁厚表（美标 ANSI B36.10 B36.19M） Outside Diameter amd Wall Thickness

公称通径

Norminal Pipe Size 外径

Outside Diameter 公称壁厚 T

Norminal Wall Thickness

NPS BN D SCH5s SCH10s SCH10 SCH20 SHC30 SCH40s STD SCH40 SCH60 SCH80s XS SCH80 SCH100 SCH120 SCH104 SCH160 XXS

1/8 6 10.3 - 1.24 - - - 1.73 1.73 1.73 - 2.41 2.41 2.41 - - - - -

1/4 8 13.7 - 1.65 - - - 2.24 2.24 2.24 - 3.02 3.02 3.02 - - - - -

3/8 10 17.1 - 1.65 - - - 2.31 2.31 2.31 - 3.20 3.20 3.20 - - - - -

1/2 15 21.3 1.65 2.11 - - - 2.77 2.77 2.77 - 3.73 3.73 3.73 - - - 4.78 7.47

3/4 20 26.7 1.65 2.11 - - - 2.87 2.87 2.87 - 3.91 3.91 3.91 - - - 5.56 7.82

1 25 33.4 1.65 2.77 - - - 3.38 3.38 3.38 - 4.55 4.55 4.55 - - - 6.35 9.09

1/4 32 42.2 1.65 2.77 - - - 3.56 3.56 3.56 - 4.85 4.85 4.85 - - - 6.35 9.70

1/2 40 48.3 1.65 2.77 - - - 3.68 3.68 3.68 - 5.08 5.08 5.08 - - - 7.14 10.15

2 50 60.3 1.65 2.77 - - - 3.91 3.91 3.91 - 5.54 5.54 5.54 - - - 8.74 11.0

1/2 65 73.0 2.11 3.05 - - - 5.16 5.16 5.16 - 7.01 7.01 7.01 - - - 9.53 14.02

3 80 88.9 2.11 3.05 - - - 5.49 5.49 5.49 - 7.62 7.62 7.62 - - - 11.13 15.24

1/2 90 101.6 2.11 3.05 - - - 5.74 5.74 5.74 - 8.08 8.08 8.08 - - - - -

4 100 114.3 2.11 3.05 - - - 6.02 6.02 6.02 - 8.56 8.56 8.56 - 11.13 - 13.49 17.12

5 125 141.3 2.77 3.40 - - - 6.55 6.55 6.55 - 9.53 9.53 9.53 - 12.7 - 15.88 19.05

6 150 168.3 2.77 3.40 - - - 7.11 7.11 7.11 - 10.97 10.97 10.97 - 14.27 - 18.26 21.95

8 200 219.1 2.77 3.76 - 6.35 7.04 8.18 8.18 8.18 10.31 12.70 12.70 12.70 15.09 18.26 20.62 23.01 22.23

10 250 273.1 3.4 4.19 - 6.35 7.8 9.27 9.27 9.27 12.70 12.70 12.70 15.09 18.26 21.44 25.4 28.58 25.4

12 300 323.9 3.96 4.57 - 6.35 8.38 9.53 9.53 10.31 14.27 12.70 12.70 17.48 21.44 25.4 28.58 33.32 25.4

14 350 355.6 3.96 4.78 6.35 7.92 9.53 - 9.53 11.13 15.09 - 12.70 19.05 23.83 27.79 31.75 35.71 -

16 400 406.4 4.19 4.78 6.35 7.92 9.53 - 9.53 12.7 16.66 - 12.70 21.44 26.19 30.96 36.53 40.49 -

18 450 457.2 4.19 4.78 6.35 7.92 11.13 - 9.53 14.27 19.05 - 12.70 23.83 29.36 34.96 39.67 45.24 -

20 500 508.0 4.78 5.54 6.35 9.53 12.7 - 9.53 15.09 20.62 - 12.70 26.19 32.54 38.1 44.45 50.01 -

22 550 558.8 4.78 5.54 6.35 9.53 12.7 - 9.53 - 22.23 - 12.70 28.58 34.93 41.28 47.63 53.98 -

24 600 609.6 5.54 6.35 6.35 9.53 14.27 - 9.53 17.48 24.61 - 12.70 30.96 38.89 46.02 52.37 59.54 -

26 650 660.4 - - 7.92 12.7 - - 9.53 - - - 12.70 - - - - - -

28 700 711.2 - - 7.92 12.7 15.8- 9.53 - - - 12.7- - - - - -

8 0

30 750 762.0 6.35 7.92 7.92 12.7 15.88 - 9.53 - - - 12.70 - - - - - -

32 800 812.8 - - 7.92 12.7 15.88 - 9.53 17.48 - - 12.70 - - - - - -

34 850 863.6 - - 7.92 12.7 15.88 - 9.53 17.48 - - 12.70 - - - - - -

36 900 914.4 - - 7.92 12.7 15.88 - 9.53 17.48 - - 12.70 - - - - - -

38 950 965.2 - - - - - - 9.53 - - - 12.70 - - - - - -

40 1000 1016.0 - - - - - - 9.53 - - - 12.70 - - - - - -

42 1050 1066.8 - - - - - - 9.53 - - - 12.70 - - - - - -

44 1100 1117.6 - - - - - - 9.53 - - - 12.70 - - - - - -

46 1150 1168.4 - - - - - - 9.53 - - - 12.70 - - - - - -

48 1200 1219.2 - - - - - - 9.53 - - - 12.70 - - - - - -

52 1300 1321 - - - - - - - - - - - - - - - - -

56 1400 1422 - - - - - - - - - - - - - - - - -

60 1500 1524 - - - - - - - - - - - - - - - - -

64 1600 1626 - - - - - - - - - - - - - - - - -

68 1700 1727 - - - - - - - - - - - - - - - - -

72 1800 1829 - - - - - - - - - - - - - - - - -

76 1900 1930 - - - - - - - - - - - - - - - - -

80 2000 2032 - - - - - - - - - - - - - - - - -

注：SCH5s、10s、40s、80s用于不锈钢。SCH5s、10s、40s、80s applies for stainless steel.

（注：文件素材和资料部分来自网络，供参考。请预览后才下载，期待你的好评与关注。）

钢管尺寸规格表

在建筑、工程、造船等领域中，使用钢管作为管道和结构件已经成为常见的做法。钢管的尺寸规格对于确保管道和结构件的稳定、耐用性以及安全性是非常重要的。以下是钢管尺寸规格表和相关的知识介绍。

一、钢管的分类

根据用途和生产工艺，钢管可以分为多种类型，一般有下面几类：

1. 焊接钢管

这种钢管是通过将钢板或钢带在轧机上卷曲成管形，再进行电焊或电感焊接的方式制成。这种管子在应用中可以被分为通常钢管和低压流体输送管，前者广泛应用于石油、化工、矿山、造船、建筑等领域，后者适用于给水、气体输送等轻型场所。

2. 热轧无缝钢管

这种钢管是经过原材料->加热->穿孔->冷卷->抛光等工序制成。这种钢管表面光滑，较为厚实，可以直接在高温、高压气体或液体输送时使用，一般适用于石油、化工、热力、锅炉等领域。

3. 冷拔无缝钢管

这种钢管是通过冷拔工艺制成的，通常用于制造高精度的机械零件和制药、化工等领域的管道。

4. 合金钢管

这种钢管与一般钢管不同的是，其成分含有少量的合金元素，可以在一定程度上提高钢管的性能。一些高强度、耐腐蚀和高温高压的场合只能采用这种钢管，如火力发电、化工、核电等领域。

二、钢管的尺寸规格

钢管的尺寸规格通常由外径、壁厚、长度和质量四个指标来界定。

1. 外径

外径是钢管最基本的尺寸规格之一，是指钢管管外圆的直径。外径的大小取决于钢管用途以及生产工艺。一般常用的钢管外径尺寸有：φ6,φ8,φ10,φ12,φ16,φ20,φ25,φ32,φ40,φ50，φ63，φ76，φ89，φ102，φ108等。

2. 壁厚

钢管的壁厚是指钢管壁的厚度，它直接决定了钢管的强度和承载能力。壁厚通常按照公制（mm）或英制（inch）来表示。不同的场合需要不同的壁厚，比如在冷水管道中，壁厚可以比较薄，而在高温高压管道中，壁厚则必须更厚。

3. 长度

钢管的长度通常根据应用场合调节。一般来说，使用一定长度的钢管可以降低成本并提高生产效率。尺寸较小的钢管长度一般为4-6米左右，而尺寸较大的钢管长度则更长。

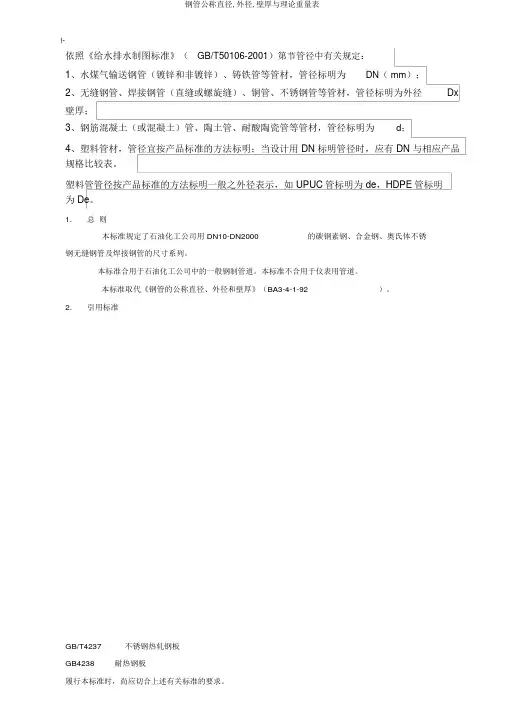

钢管公称直径,外径,壁厚与理论重量表

依照《给水排水制图标准》（ GB/T50106-2001）第节管径中有关规定：

1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标明为 DN（ mm）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标明为外径 Dx

壁厚；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标明为 d；

4、塑料管材，管径宜按产品标准的方法标明；当设计用 DN 标明管径时，应有 DN 与相应产品规格比较表。

塑料管管径按产品标准的方法标明一般之外径表示，如 UPUC管标明为 de，HDPE管标明为De。

1. 总则

本标准规定了石油化工公司用DN10-DN2000 的碳钢素钢、合金钢、奥氏体不锈

钢无缝钢管及焊接钢管的尺寸系列。

本标准合用于石油化工公司中的一般钢制管道。本标准不合用于仪表用管道。

本标准取代《钢管的公称直径、外径和壁厚》（BA3-4-1-92 ）。

2. 引用标准

GB/T4237 不锈钢热轧钢板

GB4238 耐热钢板

履行本标准时，尚应切合上述有关标准的要求。钢管公称直径,外径,壁厚与理论重量表

3. 一般定

中国石油化工公司准SH3045-96 《石油化工企管尺寸系列》已布代

替SHJ405-89 并开始施.。考国内当前管及管道法件生和供的情

况。所有行准另有必定困。本准基本依照SH3405-96 的定，但作了若干修

改，主要有；

a ）公称直径 DN350 ～ DN1000 管的外径仍按我院行定制，以便于与机

械部法（ JB/T81-94 ～ JB/T86-94 ）配套接。

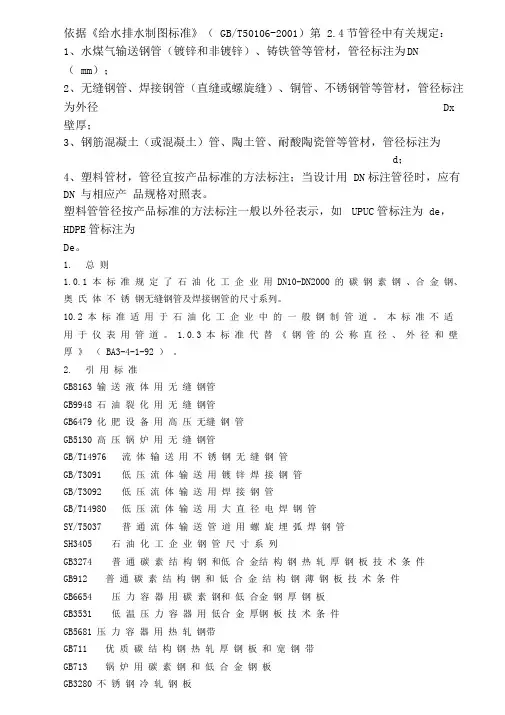

钢管公称直径、外径、壁厚与理论重量表

依据《给水排水制图标准》（ GB/T50106-2001）第 2.4节管径中有关规定：

1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为 DN（ mm）；

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径 Dx

壁厚；

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为 d；

4、塑料管材，管径宜按产品标准的方法标注；当设计用 DN标注管径时，应有

DN 与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如 UPUC管标注为 de，HDPE管标注为

De。

1. 总则

1.0.1 本标准规定了石油化工企业用 DN10-DN2000 的碳钢素钢、合金钢、

奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。本标准不适

用于仪表用管道。 1.0.3 本标准代替《钢管的公称直径、外径和壁

厚》（ BA3-4-1-92 ）。

2. 引用标准

GB8163 输送液体用无缝钢管

GB9948 石油裂化用无缝钢管

GB6479 化肥设备用高压无缝钢管

GB5130 高压锅炉用无缝钢管

GB/T14976 流体输送用不锈钢无缝钢管

GB/T3091 低压流体输送用镀锌焊接钢管

GB/T3092 低压流体输送用焊接钢管

GB/T14980 低压流体输送用大直径电焊钢管

SY/T5037 普通流体输送管道用螺旋埋弧焊钢管

SH3405 石油化工企业钢管尺寸系列

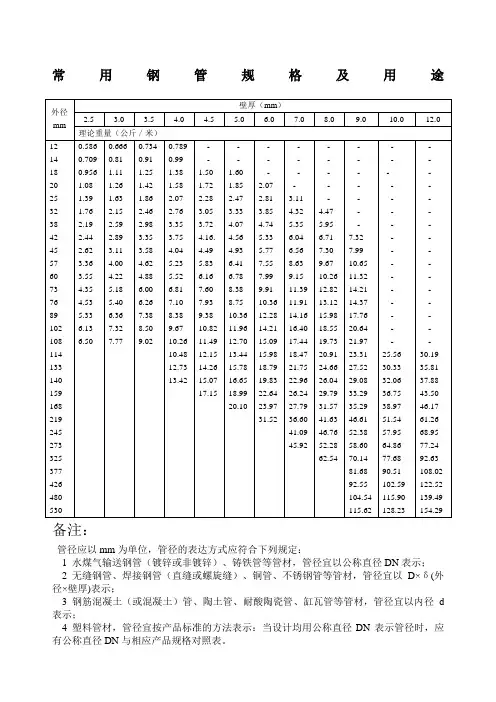

常用钢管尺寸规格一览表

常用钢管规格及用途

外径

mm 壁厚（mm）

2.5 3.0 3.5 4.0 4.5 5.0 6.0 7.0 8.0 9.0 10.0 12.0

理论重量（公斤／米）

102

108

114

133

140

159

168

219

245

273

325

377

426

480

530 0.586

0.709

0.956

1.08

1.39

1.76

2.19

2.44

2.62

3.36

3.55

4.35

4.53

5.33

6.13

6.50 0.666

0.81

1.11

1.26

1.63

2.15

2.59

2.89

3.11

4.00

4.22

5.18

5.40

6.36

7.32

7.77 0.734

0.91

1.25

1.42

1.86

2.46

2.98

3.35

3.58

4.62

4.88

6.00

6.26

7.38

8.50

9.02 0.789

0.99

1.38

1.58

2.07

2.76

3.35

3.75

4.04

5.23

5.52

6.81

7.10

8.38

9.67

10.26

10.48

12.73

13.42 -

1.50

1.72

2.28

3.05

3.72

4.16.

4.49

5.83

6.16

7.60

7.93

9.38

10.82

11.49

12.15

14.26

15.07

17.15 -

1.60

1.85

2.47

3.33

4.07

4.56

4.93

6.41

6.78

8.38

8.75

10.36

11.96

12.70

13.44

15.78

16.65

18.99

20.10 -

2.07

2.81

3.85

4.74

5.33

5.77

7.55

7.99

9.91

10.36

12.28
