麦克维尔风机盘管样本

的冷凝效率，SurgeGuardTM 防喘振保护装置，全面保护机组在异常运行状况下的运行安全，低负荷运 行噪声更低。 ■采用最新型的高效换热器，独特的设计可使传热效率增加 16%，制冷剂充注量减少 40%。 MicroTechTMⅡ 压缩机控制器，逻辑运算，精密控制；采用 15 寸彩色触摸式操作屏，操作简便，支持开 放协议，具有自动维护机组高效、安全运行功能。 ■机组工厂运行测试保证运行可靠，测试平台通过美国 ARI 认证。
750
800
800
850
850
900
950
1000
1100
1200
1300
输入功率
kW
447.3
462
489.1
504.5
518.5
526.4
558.4
587.5
619.9
680.1
759
824.7
电源
380V/3N〜/50Hz
注：■ 以上选型适用于冷冻水进/出水温度为 12℃/7℃，冷却水进/出水温度为 32℃/37℃，换热器流程数为 2 流程。
40 热泵热水机组
模块式空气源热泵热水机组MHA
42 末端空调机组
组合式空气处理机组 MDM 洁净室用空气调节机组 MDX 单壁柜式空气处理机组 MSW 双壁柜式空气处理机组 MDW 超薄吊顶式空气处理机组 MHW 卧式暗装风机盘管 MCW 立式暗装风机盘管 MFCW 立式明装风机盘管 MFMW 天花嵌入式风机盘管 MCKW 卧式明装风机盘管 MCMW 吊顶式全热热回收新风机组 HRB
79 轻型商用空调机组
天花嵌入式分体空调器 MCK-T 明装吊顶/座地式分体空调器 MCM-D 暗装吊顶式分体空调机组 MCC-T 风冷冷风/热泵型管道式空调机 MDB“T”系列 风冷冷风/热泵型管道式空调机 MDB“M”系列 风冷冷风/热泵型管道式空调机 MDB“S”系列 “旋风”系列水冷柜机 MWCP 屋顶式空调机组 MRT

FP系列风机盘管简述FP系列风机盘管主要由风机、盘管、凝结水盘、控制和手动放气阀等组成，具有结构简单、节能、噪音低、耗电省及安装维护简便、操作方便等优点，是目前配合户室空调、中央空调进行室内温度及空气调节的理想产品。

本公司可提供用户多种规格及型式选择，标准工况下风量340m3/h~2380m3/h，机组余压0Pa~50Pa；型式有：普通型卧式/立式暗装、超薄型卧式/立式/明装/暗装、嵌入式、扇形吊顶式、立柜式、挂壁式等，更多了一份人性化设计，以完全满足用户对风量、冷量、风压及安装条件的要求。

特点产品换热器系用美国TRIDAN公司的生产线制造而成，由无缝紫铜管串套高效双边翻铝片，采用机械涨管工艺，使管片结合紧密，传热性能优良，并经过特殊处理，在使用过程中，换热器的空气阻力明显减少，在风速较大时，不会产生冷凝水珠分溅，同时表面防腐蚀性能加强，采用锻黄铜结构集水头，大大延长了产品的使用寿命；电动机采用三速低噪音专用马达，高精度封闭轴承，运行过程中无需加油维护，运转平稳可靠，使用寿命长达35000小时，电机引出线用金属软管保护，以免损伤；采用广角蜗壳，金属多叶离心风轮，动平衡性高；凝结水盘整体冲压一次成型，杜绝滴漏水现象，表面喷塑防腐处理，经久耐用；保温材料采用高密度聚氨酯，导热系数小，耐水性能高，抗老化、阻燃、无毒，能保证各地全天候使用而无凝露现象发生。

吊装孔配有橡胶减震垫，最大限度降低机组噪音。

FP系列风机盘管性能参数表注：低静压机组的额定风量是机外余压为0Pa时的值，在不带风口和过滤器的余压值为12Pa。

供冷工况参数：进口空气干球温度27℃，湿球温度19.5℃，进水温度7℃，水温差5℃。

供热工况参数：进口空气干球温度21℃，进水温度60℃，热水流量同供冷工况。

上述表格中性能参数如有更改，恕不另行通知。

FP 系列暗装风机盘管外型及安装尺寸（请在订货时注明出风及回风形式）吊孔（减震垫）4-9X 18型号规格34WA 51WA 68WA 85WA 102WA 136WA 170WA 204WA 238WA 166514801100865765665565465C(mm)13651510895795695595495B(mm)13951840124011401040940840A(mm)174011301540169519701只风机电机1只2只2只3只2只4只4只4只1只1只1只1只2只1只2只2只4只略重(kg)181624213527434046FP 系列立式暗装风机盘管外型及安装尺寸（FP-LA ）冷凝水管 3/4"型号规格34LA 51LA 68LA 85LA 102LA 136LA 170LA 204LA 238LA 171015251145910810710610510C(mm)141016501040940840740640A(mm)1540127518402风机(只)12232444111121222净重(kg)201826233829474450电机(只)FP 系列暗装风机盘管风管安装示意图侧出风安装法下出风安装法回风风管及下出风安装法CFP 系列超薄型风机盘管特点超薄型豪华风机盘管系吸取国外同类产品之精华，并采纳空调专家和工程安装技术人员的宝贵意见，精心研制而成，具有：机体厚度薄（明装仅188mm ），占地面积小，就位安装方便，可任意调节安装高度； 超静音设计，采用精心研制的铝合金贯流风叶，同时采用优质吸音保温材料，使噪音降到最低；采用优质注塑面板，整体外形设计美观流畅； 可内置双盛水盘，立式、卧式任意选择安装；产品包装采用专用模具制成塑料泡沫内衬，确保机组在运输中不被损坏。

阿联酋迪拜Bur j -Ar ab酒店
中国澳门新葡京酒店
/ 法国玛丽女王二号邮船
新加坡艺术中心 澳大利亚悉尼歌剧院
目录
P4 地源热泵系统介绍 P5 MWW机组特点 P9 空调系统选型示例 P10 机组参数
1872
在美国成立，并制造出第一台蒸气机
1951
第一家制造套装空调末端机组
为北京奥运会18个场馆及配套项目服务
130年来，我们一直站在暖通空调技术发展的前端 拥有世界空调发展史上的诸多第一 在全球众多商业和家用用户心目中
麦克维尔（McQuay）是质量和信任的代名词 今天麦克维尔将欧美领先的中央空调技术 引入经济快速发展的中国以百年的术业专精满足现代生活来自舒适、健康、个性化需求7
麦克维尔小型水水式水源热泵机组
智能
麦克维尔小型水水式水源热泵机组配置大屏幕蓝光 液晶线控器，冷热转换只需轻松一点。多重参数设 定功能及外部输出控制功能，可轻松实现智能化集 中控制。
/ 安装灵活 机组模块化设计，基本模块外型尺寸统一，机 身小巧，以单元模块为基础可进行1-6台的任意 组合，方便客户选型。机组无需专用机房，可 选择室内、室外、楼顶等任何合适地方安装。
操作简单
机组具备二通阀连锁功能，时刻检测末端需求，与末端动态连锁。同时具备冷冻泵， 冷却泵、冷却塔控制输出接口，智能输出外部设备控制信号，一键控制，系统自动运 转，实现智能化操作。能根据冷却水温度自动调节冷却塔风机启停，降低能耗。
（热源侧循环泵） （使用侧循环泵）
智能控制
机组标准配备液晶线控器，可进行模式与周期定 时设定。同时具备故障显示与报警功能。
1988
收购AAF空气净化设备公司
1994
麦克维尔深圳工厂正式投产

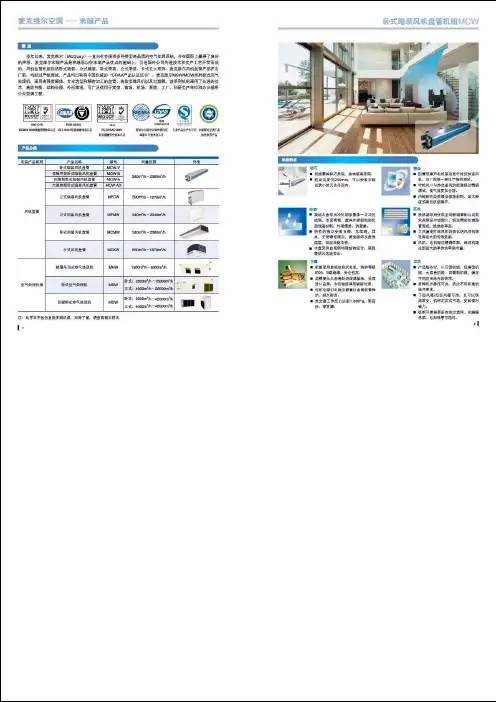

概 述 (3)卧式暗装风机盘管MCW 系列 (4)卧式明装风机盘管MCMW 系列 (20)立式暗装风机盘管MFCW 系列 (25)立式明装风机盘管MFMW 系列 (29)天花嵌入式风机盘管MCKW 系列 (33)超薄吊顶柜式空气处理机组MHW 系列 (37)麦克维尔末端系统解决方案 (41)目录概述产品概述多年来，麦克维尔一直在向社会提供多种类型高品质的空气处理系统，并且在它所涉及的领域取得了引人瞩目的成绩。

麦克维尔风机盘管是根据空调市场需要而研制开发、性价比高的产品，产品融合麦克维尔国外先进的生产技术和制造工艺，使得产品结构更紧凑、安装维护更简便、性能更高效、运行噪声更低。

目前该产品可分为卧式暗装风机盘管、立式暗装风机盘管、立式明装风机盘管、卧式明装风机盘管、天花嵌入式风机盘管以及超薄吊顶式空气处理机六大系列三百多个型号可供客户选择。

麦克维尔风机盘管凭借其领先的空气处理技术、卓越的品质，成为众多集中式空调系统首选的末端产品之一。

麦克维尔风机盘管产品在出厂前，均经过严格测试，绝大多数风机盘管产品均已取得中国权威的“CRAA产品认证证书”。

ISO9001:2000质量管理体系认证ISO14001环境管理体系认证测试中心通过中国合格评定国家认可委员会认可产品已取得全国工业产品生产许可证中国制冷空调工业协会推荐产品9601019EMS 80362检测CNAS L0778产品阵容产品配置4卧式暗装风机盘管MCW机组维护保养简便机组采用单相电容式电机，配以高精度永久润滑封闭优质滚珠轴承，噪声低，寿命长。

电机轴经特殊防锈处理，经久耐用。

电机引出线全部套以金属软管保护，以免损伤。

轻巧外形机组整体轻巧美观，结构紧凑坚固。

超薄机身设计可使机组安装在相当狭小的天花吊顶内。

低噪声机组采用宽叶轮低转速的前倾式离心风机，经过严格动平衡调整，性能稳定。

加上采用高效吸音保温材料，在保证风量与出风静压的基础上最大限度的降低机组运行噪声。
