实验一AutoCAD基本操作和基本绘图命令练习(验证性,2课时)

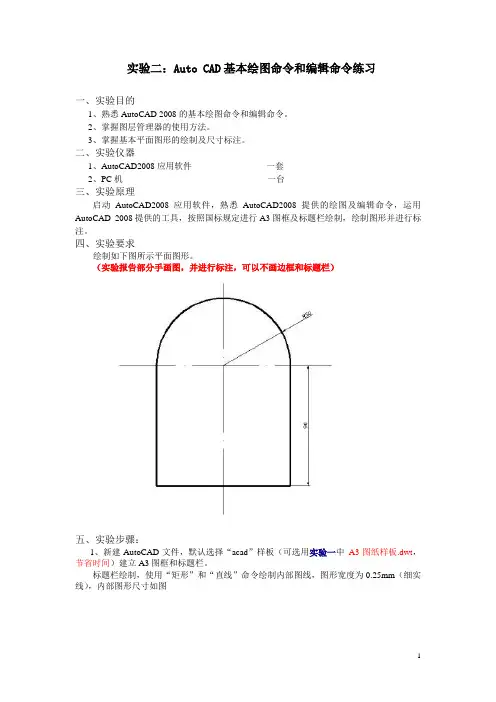

实验二：Auto CAD基本绘图命令和编辑命令练习一、实验目的1、熟悉AutoCAD 2008的基本绘图命令和编辑命令。

2、掌握图层管理器的使用方法。

3、掌握基本平面图形的绘制及尺寸标注。

二、实验仪器1、AutoCAD2008应用软件一套2、PC机一台三、实验原理启动AutoCAD2008应用软件，熟悉AutoCAD2008提供的绘图及编辑命令，运用AutoCAD 2008提供的工具，按照国标规定进行A3图框及标题栏绘制，绘制图形并进行标注。

四、实验要求绘制如下图所示平面图形。

（实验报告部分手画图，并进行标注，可以不画边框和标题栏）五、实验步骤：1、新建AutoCAD文件，默认选择“acad”样板（可选用实验一中A3图纸样板.dwt，节省时间）建立A3图框和标题栏。

标题栏绘制，使用“矩形”和“直线”命令绘制内部图线，图形宽度为0.25mm（细实线），内部图形尺寸如图2、设置四个图层：“格式”工具下的“图层”—“新建图层”按钮（1）粗实线层：线宽0.35mm、线型Continuous（2）点画线层：线宽0.18mm、线型ACAD ISO04W100（3）细实线层：线宽0.18mm、线型Continuous（4）虚线层：线宽0.18mm、线型ACAD ISO02W100（可自行设置不同图层的颜色，以示区别）（默认状态下，“选择线型”对话框中只有Continuous一种线型，单击“加载”按钮，选择所需的线型）（如出现虽然设定了粗实线，但线宽仍然和细实线没有区别，点击软件最下一栏上的“线宽”，使其处于凹下位置）（可在此时将所画基于A3图纸样板的标题栏和所建立的四个图层重新另存为样板文件，后缀为.dwt（文件名：A3图纸样板.dwt，可以覆盖实验一中的图样模板），便于以后实验直接选用A3图纸样板）3、在图框内合适位置绘制如下一图形，比例为1：1。

（1）切换到“点画线层”，点击“直线”命令，画出中心线（2）切换到“粗实线层”，使用“绘图”工具下的“圆弧”命令，画出半径为50的半圆弧（比如使用“圆弧”命令下——“圆心、起点、端点”）（3）以圆弧直径为长，高为90的矩形，可以用直线命令，也可以矩形命令（矩形命令方式，鼠标点击圆弧左边端点（起点），命令行提示，指定另一角点（键盘键入@100,-90））4、尺寸标注，图层切换到“细实线层”，（1）点击“圆弧”标注，按提示进行圆弧标注；（2）点击“线性”标注，按提示进行矩形高度标注(线性标注，选取两要标注位置端点，并向尺寸界线方向平移适当位置，使其满足尺寸线与轮廓线的间距不小于5mm；同时可以对标注样式进行修改)4、检查图形，将中心线按照国际规定除去多余部分，同时保存文件。

AutoCad实验一、二报告（最终定稿）第一篇：AutoCad实验一、二报告工作空间：标题栏的下拉菜单里选择AutoCad经典新建图形样板：新建图形样板.dwt文件后设置好图层并保存，下次绘图时便可直接打开图形样板进行绘图保存：在图形样板里画好图后单击另存为…保存格式选择为AutoCad2010图形（*.dwg）再保存。

图层特性管理器：新建图层和设置线宽、线型、颜色。

更改背景色：工具◊选项◊显示◊在颜色下拉框里选择白◊应用并关闭。

显示线宽：格式◊线框◊勾选显示线宽或在底部状态栏里从右数第四个按钮，打开可显示线宽。

标注:当标注线较多时最好放大图像再标注,线性用于标注水平和竖直直线,对齐用于标注倾斜的直线。

修改标注文字：双击标注的数字进行修改。

极轴追踪:两种选择◊相对上一段绝对,一次性画两条以上的直线时可以选择用相对上一段。

五角星：边长相等，每个角的角度为36°。

当用直线连接两圆的切点时，使用对象捕捉清除捕捉其他点，只捕捉切点。

第二篇：Autocad实习报告Autocad实习报告范文在日常生活和工作中，报告的适用范围越来越广泛，通常情况下，报告的内容含量大、篇幅较长。

我们应当如何写报告呢？以下是小编为大家收集的Autocad实习报告范文，仅供参考，希望能够帮助到大家。

Autocad实习报告范文1一、实习目的：1、掌握纺织品CAD技术的基本原理。

2、学习并实际操作一些纺织品CAD软件，掌握利用商用CAD软件设计纺织品的能力。

二、实习任务：用软件自行设计织物，打印出织物设计工艺参数和样卡效果。

三、实习步骤：我设计的是小提花，软件具有如下几个功能，1、组织设计、边字设计、纹织图案的编辑，包括各种组织（原组织、变化组织、联合组织、复杂的多重和多层组织）的自动生成和手工编辑，组织图、穿综图和纹板图的三图互求等。

有的系统可以根据织物截面图生成组织图，甚至采用浮长跟踪技术自动判断组织设计是否合理并消除过长的浮长。

实验报告一AutoCAD基础知识及绘图环境设置实验者：实验时间：一、实验目的：了解AutoCAD的用户界面，基本操作和基础知识并能够进行绘图环境的设置。

二、实验内容：掌握创建、打开、保存图形文件的方法，规划并管理好图形中将要使用的图层，以方便显示和修改图形内容；指定单位和单位格式，以符合行业标准，学会世界坐标系和用户坐标系的设置与区别。

三、实验习题：绘制卧室图纸，熟悉绘图的基本步骤。

实验报告二控制图形显示实验者：实验时间：一、实验目的：学会控制图形显示的方法，包括对视图的缩放、平移等操作，以方便细致地观察图形的某些特定部分。

二、实验内容：需要掌握的内容有：缩放视图；平移视图使用命名视图使用鸟瞰视图显示多个视图控制某些可见元素的显示外观三、实验习题：打开一个图形文件并调整视图的显示状态实验报告三绘制基本二维图形对象实验者：实验时间：一、实验目的：学会绘制直线、圆、圆弧、椭圆、矩形和正多边形、参照点与构造线等基本二维图形的方法。

二、实验内容：需要掌握的内容有：一般绘图方法，绘制直线的方法，绘制冰箱里面图形，绘制圆，绘制圆孔零件，绘制圆弧，绘制浴盆图纸，绘制椭圆，绘制卫生间洁具，绘制矩形和正多边形，绘制宾馆欧式套房立面图，绘制参照点和构造线三、实验习题：绘制冰箱里面图形绘制圆孔零件绘制浴盆图纸绘制卫生间洁具绘制宾馆欧式套房立面图实验报告四编辑二维图形对象实验者：实验时间：一、实验目的：学会对直线、圆、圆弧、椭圆、矩形和正多边形、参照点与构造线等基本二维图形的各种编辑。

学会使用编辑工具对图形对象进行复制、镜像、偏移阵列等操作，迅速得到更为复杂的图形。

二、实验内容：需要掌握的内容有：选择对象，使用夹点编辑图形对象，复制、镜像、偏移阵列对象，移动、旋转和对齐对象，修改对象的形状和大小，倒角、圆角、打断与合并，编辑对象特性等操作。

三、实验习题：绘制酒店大厅平面配置图绘制办公室平面图实验报告五精确绘制图形绘制与编辑复杂二维图形对象实验者：实验时间：一、实验目的：学会正确使用适用于不同情况的各种精确绘制工具。

CAD实验指导书-图文《CAD技术》实验指导书胡林编武汉科技大学资源与环境工程学院二Ｏ一四年九月目录实训一基本操作 (2)实训二基本绘图和编辑命令（一） (3)实训三基本绘图和编辑命令（二） (4)实训四高级绘图和编辑命令（一） (5)实训五高级绘图和编辑命令（二） (6)实训六多重线和图形块 (7)实训七尺寸标注、文本注写与编辑、图案填充 (8)实训八绘制总平面图 (9)实训九绘制平面图 (10)实训十绘制立面图 (11)实训十一绘制剖面图 (12)实训十二图纸空间和打印输出 (13)实训十三专业综合绘图（一） (14)实训十四专业综合绘图（二） (15)实训十五专业综合绘图（三） (16)实训十六专业综合绘图（四） (17)技能抽测及综合测试 (18)实训一基本操作一、实训目的通过实训进一步理解和掌握AutoCAD2022的基本操作——启动、命令和数据输入，命令的终止、重复、取消、撤消，以及文件的存盘、打开、新建和退出系统等。

二、实训内容和要求【内容】1.绘制下列平面图形；(三角形边长10单位，水平直线长50单位)（三角形边长80单位，圆内切三角形）（大正方形边长50单位）（大圆半径30单位）2.练习从命令行、菜单中启动命令的方法；3.练习坐标的输入方法，初步熟悉捕捉的用法；4.练习有关文件的打开、保存等操作。

【要求】操作时，随时注意命令行的提示和屏幕图形区的变化，观察每一步操作的结果，了解命令的操作方法和数据输入方法。

2实训二基本绘图和编辑命令（一）一、实训目的通过实训进一步理解和掌握AutoCAD软件基本绘图命令Line,Circle,Arc,Elipe等命令的操作方法。

二、实训内容和要求【内容】1.绘制下列平面图形；(大圆半径20，中圆15)2.练习Line,Circle,Arc,Elipe等命令的操作方法；3.练习直角坐标和极坐标系下的绝对坐标和相对坐标输入方法；4.进一步练习捕捉的方法；5.练习辅助绘图工具的使用。
