苯乙烯体系强酸性阳离子交换树脂-济南大学化学化工学院

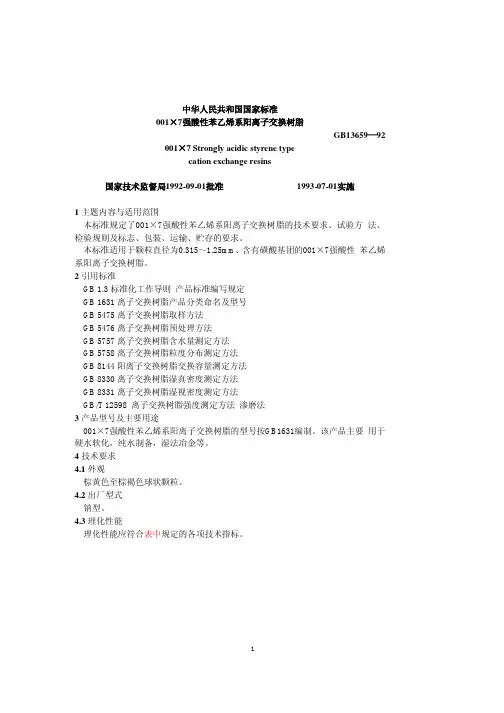

中华人民共和国国家标准001×7强酸性苯乙烯系阳离子交换树脂GB13659—92001×7 Strongly acidic styrene typecation exchange resins国家技术监督局1992-09-01批准1993-07-01实施1 主题内容与适用范围本标准规定了001×7强酸性苯乙烯系阳离子交换树脂的技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。

本标准适用于颗粒直径为0.315～1.25mm、含有磺酸基团的001×7强酸性苯乙烯系阳离子交换树脂。

2 引用标准GB 1.3 标准化工作导则产品标准编写规定GB 1631 离子交换树脂产品分类命名及型号GB 5475 离子交换树脂取样方法GB 5476 离子交换树脂预处理方法GB 5757 离子交换树脂含水量测定方法GB 5758 离子交换树脂粒度分布测定方法GB 8144 阳离子交换树脂交换容量测定方法GB 8330 离子交换树脂湿真密度测定方法GB 8331 离子交换树脂湿视密度测定方法GB/T 12598 离子交换树脂强度测定方法渗磨法3 产品型号及主要用途001×7强酸性苯乙烯系阳离子交换树脂的型号按GB1631编制。

该产品主要用于硬水软化，纯水制备，湿法冶金等。

4 技术要求4.1 外观棕黄色至棕褐色球状颗粒。

4.2 出厂型式钠型。

4.3 理化性能理化性能应符合表中规定的各项技术指标。

5 试验方法5.1 外观目测。

5.2 试样预处理采用GB 5476中规定的方法预处理。

5.3 含水量的测定采用GB 5757中规定的方法进行测定，结果取两位有效数字。

5.4 质量全交换容量和体积全交换容量的测定5.4.1 质量全交换容量的测定采用GB 8144中规定的方法进行测定，结果取两位有效数字。

氢型树脂和钠型树脂质量全交换容量换算见附录A 。

5.4.2 体积全交换容量的计算体积全交换容量按式(1)计算：Q Q X v w =−ρ()1 (1)式中 Q v ——体积全交换容量，m mol/mL ；Q w ——质量全交换容量，m mol/g ；ρ——湿视密度，g/mL ；X ——含水量，%。

苯乙烯系强酸性阳离于交换树脂项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制苯乙烯系强酸性阳离于交换树脂项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。

2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (8)2.1项目提出背景 (8)2.2本次建设项目发起缘由 (8)2.3项目建设必要性分析 (8)2.3.1促进我国苯乙烯系强酸性阳离于交换树脂产业快速发展的需要 (9)2.3.2加快当地高新技术产业发展的重要举措 (9)2.3.3满足我国的工业发展需求的需要 (9)2.3.4符合现行产业政策及清洁生产要求 (9)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (10)2.3.6增加就业带动相关产业链发展的需要 (10)2.3.7促进项目建设地经济发展进程的的需要 (11)2.4项目可行性分析 (11)2.4.1政策可行性 (11)2.4.2市场可行性 (11)2.4.3技术可行性 (12)2.4.4管理可行性 (12)2.4.5财务可行性 (13)2.5苯乙烯系强酸性阳离于交换树脂项目发展概况 (13)2.5.1已进行的调查研究项目及其成果 (13)2.5.2试验试制工作情况 (14)2.5.3厂址初勘和初步测量工作情况 (14)2.5.4苯乙烯系强酸性阳离于交换树脂项目建议书的编制、提出及审批过程 (14)2.6分析结论 (14)第三章行业市场分析 (16)3.1市场调查 (16)3.1.1拟建项目产出物用途调查 (16)3.1.2产品现有生产能力调查 (16)3.1.3产品产量及销售量调查 (17)3.1.4替代产品调查 (17)3.1.5产品价格调查 (17)3.1.6国外市场调查 (18)3.2市场预测 (18)3.2.1国内市场需求预测 (18)3.2.2产品出口或进口替代分析 (19)3.2.3价格预测 (19)3.3市场推销战略 (19)3.3.1推销方式 (20)3.3.2推销措施 (20)3.3.3促销价格制度 (20)3.3.4产品销售费用预测 (21)3.4产品方案和建设规模 (21)3.4.1产品方案 (21)3.4.2建设规模 (21)3.5产品销售收入预测 (22)3.6市场分析结论 (22)第四章项目建设条件 (22)4.1地理位置选择 (23)4.2区域投资环境 (24)4.2.1区域地理位置 (24)4.2.2区域概况 (24)4.2.3区域地理气候条件 (25)4.2.4区域交通运输条件 (25)4.2.5区域资源概况 (25)4.2.6区域经济建设 (26)4.3项目所在工业园区概况 (26)4.3.1基础设施建设 (26)4.3.2产业发展概况 (27)4.3.3园区发展方向 (28)4.4区域投资环境小结 (29)第五章总体建设方案 (30)5.1总图布置原则 (30)5.2土建方案 (30)5.2.1总体规划方案 (30)5.2.2土建工程方案 (31)5.3主要建设内容 (32)5.4工程管线布置方案 (33)5.4.1给排水 (33)5.4.2供电 (34)5.5道路设计 (36)5.6总图运输方案 (37)5.7土地利用情况 (37)5.7.1项目用地规划选址 (37)5.7.2用地规模及用地类型 (37)第六章产品方案 (39)6.1产品方案 (39)6.2产品性能优势 (39)6.3产品执行标准 (39)6.4产品生产规模确定 (39)6.5产品工艺流程 (40)6.5.1产品工艺方案选择 (40)6.5.2产品工艺流程 (40)6.6主要生产车间布置方案 (40)6.7总平面布置和运输 (41)6.7.1总平面布置原则 (41)6.7.2厂内外运输方案 (41)6.8仓储方案 (41)第七章原料供应及设备选型 (42)7.1主要原材料供应 (42)7.2主要设备选型 (42)7.2.1设备选型原则 (43)7.2.2主要设备明细 (44)第八章节约能源方案 (45)8.1本项目遵循的合理用能标准及节能设计规范 (45)8.2建设项目能源消耗种类和数量分析 (45)8.2.1能源消耗种类 (45)8.2.2能源消耗数量分析 (45)8.3项目所在地能源供应状况分析 (46)8.4主要能耗指标及分析 (46)8.4.1项目能耗分析 (46)8.4.2国家能耗指标 (47)8.5节能措施和节能效果分析 (47)8.5.1工业节能 (47)8.5.2电能计量及节能措施 (48)8.5.3节水措施 (48)8.5.4建筑节能 (49)8.5.5企业节能管理 (50)8.6结论 (50)第九章环境保护与消防措施 (51)9.1设计依据及原则 (51)9.1.1环境保护设计依据 (51)9.1.2设计原则 (51)9.2建设地环境条件 (52)9.3 项目建设和生产对环境的影响 (52)9.3.1 项目建设对环境的影响 (52)9.3.2 项目生产过程产生的污染物 (53)9.4 环境保护措施方案 (54)9.4.1 项目建设期环保措施 (54)9.4.2 项目运营期环保措施 (55)9.4.3环境管理与监测机构 (57)9.5绿化方案 (57)9.6消防措施 (57)9.6.1设计依据 (57)9.6.2防范措施 (58)9.6.3消防管理 (59)9.6.4消防设施及措施 (60)9.6.5消防措施的预期效果 (60)第十章劳动安全卫生 (61)10.1 编制依据 (61)10.2概况 (61)10.3 劳动安全 (61)10.3.1工程消防 (61)10.3.2防火防爆设计 (62)10.3.3电气安全与接地 (62)10.3.4设备防雷及接零保护 (62)10.3.5抗震设防措施 (63)10.4劳动卫生 (63)10.4.1工业卫生设施 (63)10.4.2防暑降温及冬季采暖 (64)10.4.3个人卫生 (64)10.4.4照明 (64)10.4.5噪声 (64)10.4.6防烫伤 (64)10.4.7个人防护 (65)10.4.8安全教育 (65)第十一章企业组织机构与劳动定员 (66)11.1组织机构 (66)11.2激励和约束机制 (66)11.3人力资源管理 (67)11.4劳动定员 (67)11.5福利待遇 (68)第十二章项目实施规划 (69)12.1建设工期的规划 (69)12.2 建设工期 (69)12.3实施进度安排 (69)第十三章投资估算与资金筹措 (70)13.1投资估算依据 (70)13.2建设投资估算 (70)13.3流动资金估算 (71)13.4资金筹措 (71)13.5项目投资总额 (71)13.6资金使用和管理 (74)第十四章财务及经济评价 (75)14.1总成本费用估算 (75)14.1.1基本数据的确立 (75)14.1.2产品成本 (76)14.1.3平均产品利润与销售税金 (77)14.2财务评价 (77)14.2.1项目投资回收期 (77)14.2.2项目投资利润率 (78)14.2.3不确定性分析 (78)14.3综合效益评价结论 (81)第十五章风险分析及规避 (83)15.1项目风险因素 (83)15.1.1不可抗力因素风险 (83)15.1.2技术风险 (83)15.1.3市场风险 (83)15.1.4资金管理风险 (84)15.2风险规避对策 (84)15.2.1不可抗力因素风险规避对策 (84)15.2.2技术风险规避对策 (84)15.2.3市场风险规避对策 (84)15.2.4资金管理风险规避对策 (85)第十六章招标方案 (86)16.1招标管理 (86)16.2招标依据 (86)16.3招标范围 (86)16.4招标方式 (87)16.5招标程序 (87)16.6评标程序 (88)16.7发放中标通知书 (88)16.8招投标书面情况报告备案 (88)16.9合同备案 (88)第十七章结论与建议 (90)17.1结论 (90)17.2建议 (90)附表 (91)附表1 销售收入预测表 (91)附表2 总成本表 (92)附表3 外购原材料表 (94)附表4 外购燃料及动力费表 (95)附表5 工资及福利表 (97)附表6 利润与利润分配表 (98)附表7 固定资产折旧费用表 (99)附表8 无形资产及递延资产摊销表 (100)附表9 流动资金估算表 (101)附表10 资产负债表 (103)附表11 资本金现金流量表 (104)附表12 财务计划现金流量表 (106)附表13 项目投资现金量表 (108)附表14 借款偿还计划表 (110) (114)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。

苯乙烯系强酸性阳离于交换树脂项目可行性研究报告核心提示：苯乙烯系强酸性阳离于交换树脂项目投资环境分析，苯乙烯系强酸性阳离于交换树脂项目背景和发展概况，苯乙烯系强酸性阳离于交换树脂项目建设的必要性，苯乙烯系强酸性阳离于交换树脂行业竞争格局分析，苯乙烯系强酸性阳离于交换树脂行业财务指标分析参考，苯乙烯系强酸性阳离于交换树脂行业市场分析与建设规模，苯乙烯系强酸性阳离于交换树脂项目建设条件与选址方案，苯乙烯系强酸性阳离于交换树脂项目不确定性及风险分析，苯乙烯系强酸性阳离于交换树脂行业发展趋势分析提供国家发改委甲级资质专业编写：苯乙烯系强酸性阳离于交换树脂项目建议书苯乙烯系强酸性阳离于交换树脂项目申请报告苯乙烯系强酸性阳离于交换树脂项目环评报告苯乙烯系强酸性阳离于交换树脂项目商业计划书苯乙烯系强酸性阳离于交换树脂项目资金申请报告苯乙烯系强酸性阳离于交换树脂项目节能评估报告苯乙烯系强酸性阳离于交换树脂项目规划设计咨询苯乙烯系强酸性阳离于交换树脂项目可行性研究报告【主要用途】发改委立项，政府批地，融资，贷款，申请国家补助资金等【关键词】苯乙烯系强酸性阳离于交换树脂项目可行性研究报告、申请报告【交付方式】特快专递、E-mail【交付时间】2-3个工作日【报告格式】Word格式；PDF格式【报告价格】此报告为委托项目报告，具体价格根据具体的要求协商，欢迎进入公司网站，了解详情，工程师（高建先生）会给您满意的答复。

【报告说明】本报告是针对行业投资可行性研究咨询服务的专项研究报告，此报告为个性化定制服务报告，我们将根据不同类型及不同行业的项目提出的具体要求，修订报告目录，并在此目录的基础上重新完善行业数据及分析内容，为企业项目立项、上马、融资提供全程指引服务。

可行性研究报告是在制定某一建设或科研项目之前，对该项目实施的可能性、有效性、技术方案及技术政策进行具体、深入、细致的技术论证和经济评价，以求确定一个在技术上合理、经济上合算的最优方案和最佳时机而写的书面报告。

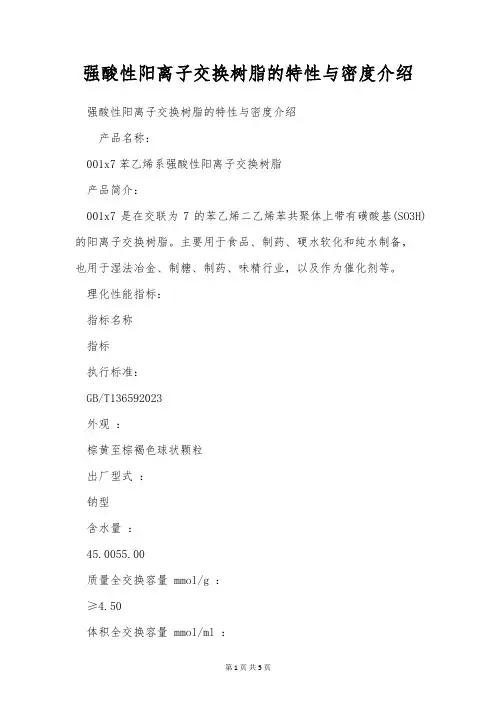

强酸性阳离子交换树脂的特性与密度介绍强酸性阳离子交换树脂的特性与密度介绍产品名称：001x7苯乙烯系强酸性阳离子交换树脂产品简介：001x7是在交联为7的苯乙烯二乙烯苯共聚体上带有磺酸基(SO3H)的阳离子交换树脂。

主要用于食品、制药、硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂等。

理化性能指标：指标名称指标执行标准：GB/T136592023外观：棕黄至棕褐色球状颗粒出厂型式：钠型含水量：45.0055.00质量全交换容量 mmol/g ：≥4.50体积全交换容量 mmol/ml ：≥1.80湿视密度 g/ml ：0.770.87湿真密度 g/ml ：1.2501.290范围粒度：(0.315mm1.250mm)≥95.0 下限粒度：(0.315mm)≤1.0有效粒径 mm ：0.4000.700均一系数：≤1.60磨后圆球率：≥90.00使用参考指标：指标名称指标pH范围114高使用温度℃Na+:120 H+:100转型膨胀率(Na+H+)≤10工作交换容量 mmol/L≥1200运行流速 m/h1530阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。

如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。

在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。

树脂在贮存或运输过程中，应保持在540C的温度环境中，避免过冷或过热，影响质量。

若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。

新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。

当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。

所以，新树脂在投运前要进行预处理。

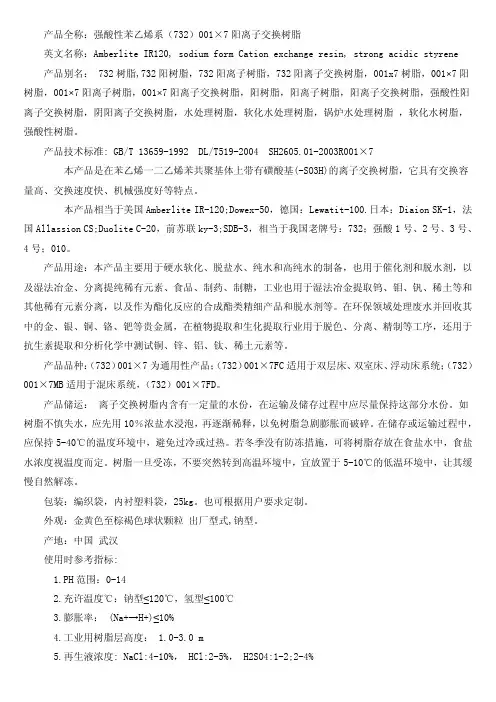

001×7(732)强酸性苯乙烯系阳离子交换树脂
一、执行标准：GB13659-92
本产品是在苯乙烯—=乙烯苯共聚交联结构的高分子基体上带有磺酸基(—SO3H)的离子交换树脂，其酸性相当硫酸、盐酸等无机酸，它在碱性、中性，甚至酸介质中都显示离子交换功能。

本产品具有交换容量高、交换速度快、机械强度好等特点。

本产品原牌号732#，相当于美国：Amberlite IR-120，Dowex-50；德国：Lewatit-100；
二、结构式：
三、规格：
1.外观：金黄至棕褐色球状颗粒
2.出厂形式：钠型
3.主要性能指标：
四、使用时参考标准：
1.PH范围：1-14
2.最高使用温度：氢型≤100°C钠型≤120°C
3.型变膨胀率%：(H+-Na+)8-10
4.再生液浓度：NaCl：3-10%；HCl：4-5%；NaOH：4-5%
5.再生液用量：NaCl：(8-10%)；体积：树脂体积=1.5-2:1
HC1(4-5%)体积：树脂体积=2-3：1
NaOH(4-5%)；体积：树脂体积=2-3：1
6.再生液流速：5-8m/h
7.再生接触时间：30-60min
8.正洗流速：10-20m/h
9.正洗时间：约30min
10.运行流速：10-40m/h
五、用途：
本产品主要用于硬水软化、纯水制备、湿法冶金、稀有元素分离、抗生素提取等。

大孔强酸性苯乙烯系阳离子交换树脂(D型)项目立项申请报告一、大孔强酸性苯乙烯系阳离子交换树脂(D型)项目背景《中国制造2025》实施3年来，取得明显成效。

各方面、各地对制造业在国民经济中的重要性有了进一步的认识，制造业的智能化、绿色化进程迈出了可喜的步伐，制造业创新体系的建设得以加强，转型升级和动能转换提速，一些领域的创新能力和供给能力明显提高。

二、项目名称及承办单位（一）项目名称项目名称：大孔强酸性苯乙烯系阳离子交换树脂(D型)生产制造项目。

（二）项目承办单位承办单位名称：益阳某某有限公司。

项目规划设计单位：泓域咨询机构项目战略合作单位：某某集团、某某研究机构三、项目建设选址及用地综述（一）项目建设选址本期工程项目选址在益阳某工业园。

（二）项目建设地概况益阳，别名“银城”、“丽都”，“羽毛球之乡”，为湖南省地级市，位于长江中下游平原的洞庭湖南岸，地处湖南省北部，居雪峰山的东端及其余脉带，是环洞庭湖生态经济圈核心城市之一，也是长株潭3+5城市群之一，先后获得省级园林城市，国家森林城市，国家卫生城市，全国文明城市提名城市，湖南省历史文化名城等称号，自古是江南富饶的“鱼米之乡”。

益阳市辖3县（安化县、桃江县、南县）、1市（沅江市）、3区（资阳区、赫山区、大通湖区）。

益阳地理坐标为北纬27°58ˊ38″至29°31ˊ42″、东经110°43ˊ02″至112°55`48″，东西最长距离217公里，南北最宽距离173公里，从地图上看，像一头翘首东望、伏地待跃的雄狮，威踞于湖南省中北部。

它北近长江，同湖北省石首县抵界，西和西南与本省常德市、怀化市接壤，南与娄底市毗邻，东和东南紧靠岳阳市和省会长沙市。

桃花江核电站位于益阳市西部、资水上游40公里处。

（三）项目用地性质本期工程项目计划在益阳某工业园建设。

（四）项目用地规模项目拟定建设区域属于工业项目建设占地规划区，建设区总用地面积37985.65平方米（折合约56.95亩），净用地面积37985.65平方米（红线范围折合约56.95亩），土地综合利用率100.00%；项目建设遵循“合理和集约用地”的原则，按照大孔强酸性苯乙烯系阳离子交换树脂(D型)行业生产规范和要求进行科学设计、合理布局，符合大孔强酸性苯乙烯系阳离子交换树脂(D型)制造和经营的规划建设要求。

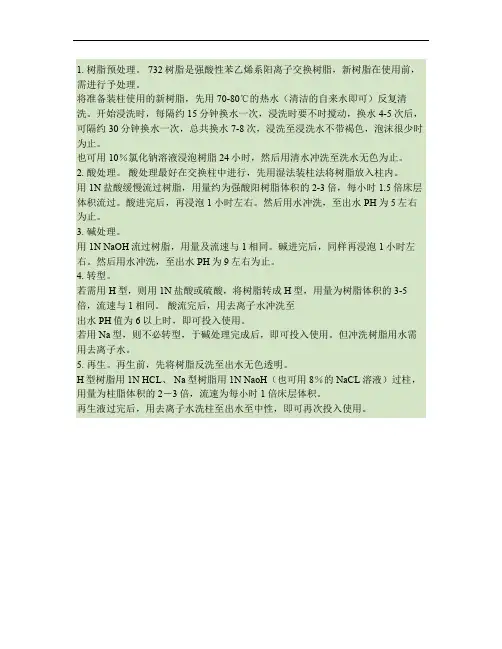

1. 树脂预处理。

732树脂是强酸性苯乙烯系阳离子交换树脂，新树脂在使用前，需进行予处理。

将准备装柱使用的新树脂，先用70-80℃的热水（清洁的自来水即可）反复清洗。

开始浸洗时，每隔约15分钟换水一次，浸洗时要不时搅动，换水4-5次后，可隔约30分钟换水一次，总共换水7-8次，浸洗至浸洗水不带褐色，泡沫很少时为止。

也可用10％氯化钠溶液浸泡树脂24小时，然后用清水冲洗至洗水无色为止。

2. 酸处理。

酸处理最好在交换柱中进行，先用湿法装柱法将树脂放入柱内。

用1N盐酸缓慢流过树脂，用量约为强酸阳树脂体积的2-3倍，每小时1.5倍床层体积流过。

酸进完后，再浸泡1小时左右。

然后用水冲洗，至出水PH为5左右为止。

3. 碱处理。

用1N NaOH流过树脂，用量及流速与1相同。

碱进完后，同样再浸泡1小时左右。

然后用水冲洗，至出水PH为9左右为止。

4. 转型。

若需用H型，则用1N盐酸或硫酸，将树脂转成H型，用量为树脂体积的3-5倍，流速与1相同。

酸流完后，用去离子水冲洗至
出水PH值为6以上时，即可投入使用。

若用Na型，则不必转型，于碱处理完成后，即可投入使用。

但冲洗树脂用水需用去离子水。

5. 再生。

再生前，先将树脂反洗至出水无色透明。

H型树脂用1N HCL、 Na型树脂用1N NaoH（也可用8％的NaCL溶液）过柱，用量为柱脂体积的2－3倍，流速为每小时1倍床层体积。

再生液过完后，用去离子水洗柱至出水至中性，即可再次投入使用。

(10)申请公布号(43)申请公布日 (21)申请号 201510781471.5(22)申请日 2015.11.16C08F 212/08(2006.01)C08F 212/36(2006.01)C08F 8/36(2006.01)C08J 9/28(2006.01)B01J 39/20(2006.01)B01J 20/26(2006.01)B01J 20/30(2006.01)(71)申请人徐富春地址730060 甘肃省兰州市西固区西固中路442号13室(72)发明人徐富春(54)发明名称一种强酸性苯乙烯系大孔阳离子交换树脂的制备方法(57)摘要本发明属于离子交换树脂制备领域，具体涉及一种强酸性苯乙烯系大孔阳离子交换树脂的制备方法。

本品以苯乙烯、二乙烯基苯为主要原料，经过悬浮共聚，得到珠状聚合体为骨架，再以固体石蜡为制孔剂，以浓硫酸为磺化剂，以二氧乙烷为膨胀剂，进行磺化反应，制备成带有磺酸基的大孔阳离子交换树脂，这种树脂具有颗粒度均匀，吸附性能优良，分离能力好，分离效率高的优点。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页CN 105294907 A 2016.02.03C N 105294907A1.一种强酸性苯乙烯系大孔阳离子交换树脂的制备方法，其特征在于所使用的各种药品质量比如下：2.一种强酸性苯乙烯系大孔阳离子交换树脂的制备方法，其特征在于具体操作步骤如下：①向容器中加入配方比量五分之一的纯水，加热至40～50℃，在不断搅拌下加入明胶，使明胶溶胀，并且完全溶解；②在带有回流冷凝器的反应器中加入剩余量的纯水、苯乙烯、二乙烯基苯、过氧化苯甲酰、石蜡及上述已经溶解好的明胶溶液；③在不断搅拌下，以5min，2～3℃的速度将反应混合液升温至75～80℃，升温过程不断取样观察单体，根据粒子粗细不断调整转速；④在75～80℃下，保温反应2h，再以同样的速度升温至95～98℃，保温6h；⑤保温结束后，将反应混合和物降温至40～50℃后放料，将生成的珠体放到过滤缸内沥干后，放入提取器中加入苯提取，直到流出的苯提取液中检验无石蜡为止，然后出料，晾干制成白球；⑥在装有搅拌器及制有蒸出装置的三口瓶中，装入上述制取的白球120份，加入硫酸，在不断搅拌下加入二氯乙烷，然后以10min 4～5℃的速度升温至89℃，并开始常压蒸出二氯乙烷，控制蒸出速度，逐步升温至110℃，保温2h，再减压蒸馏1h，并控制温度不超过120℃；⑦降温至30～35℃放料，将珠体放到过滤缸内，滤出球体，分多次加入水，缓慢稀释，直至废酸比重降低到1.02时再大量水洗至澄清，最后加入氢氧化钠溶液转型，调节PH值为12，滤干后浸水储存，本产品属于钠型阳离子交换树脂，用于高纯水制造时，要先用盐酸做预处理，将钠离子交换出来，变成磺酸基团方可使用。

实验报告课程名称：高分子化学实验 指导老师 成绩：__________________实验名称：苯乙烯的阳离子聚合 实验类型：合成实验 同组学生姓名：__________一、实验目的和要求（必填） 二、实验内容和原理（必填）三、主要仪器设备（必填） 四、操作方法和实验步骤五、实验数据记录和处理 六、实验结果与分析（必填）七、讨论、心得一、实验目的1．掌握进行阳离子聚合的实验方法。

2．了解阳离子聚合中催化剂的作用原理。

二、实验原理阳离子聚合是亲电引发的，一般有三大类催化剂：一类是含氢酸，一类是Lewis 酸，还有一类是有机金属化合物。

在用Lewis 酸作阳离子聚合的引发剂时，一般还需要有水、某些酸或卤化烷等极性物质作共催化剂。

这是因为Lewis 酸与共催化剂先形成不稳定的络合物，这种络合物进一步分解生成H +及烷基阳离子，产生了真正的活性中心，从而引发单体聚合。

在本实验中，我们选用的单体是苯乙烯，引发剂中的Lewis 酸是AlR 3，共催化剂是C 6H 5-CH 2Cl ，反应历程如下：引发：增长：终止：AlR 3+C 6H 5CH 2C 6H 53C 6H 5CH AlR 3Cl +C 6H 5CH=CH C 6H 5CH 2CH 2CH AlR 3Cl C 6H 5C6H 5CH 2CH 2CH AlR 3Cl +nC 6H 5CH=CH 2C 6H 5C 6H 5CH 2(CH 2CH)n CH 2CH AlR 3C 6H 5C 6H 5C 6H 5CH 2(CH 2CH)n CH 2CH AlR 3Cl C 6H 5C 6H 5+MeOHC 6H 5CH 2(CH 2CH)n CH 2CHOMeC 6H 5C 6H 5三、主要仪器设备1．仪器：250mL三颈瓶、磁力搅拌器、磨口Y型管、磨口干燥管、10mL针筒、50mL量筒、600mL 烧杯、吸滤瓶、布氏漏斗、氮气球、低温温度计（-50℃～+50℃）。

强酸性苯乙烯系阳离子交换树脂(JK008型)项目可行性研究报告评审方案设计（2019年发改委标准案例范文）【编制机构】：博思远略咨询公司（360投资情报研究中心）【研究思路】：【关键词识别】：1、强酸性苯乙烯系阳离子交换树脂(JK008型)项目可研2、强酸性苯乙烯系阳离子交换树脂(JK008型)市场前景分析预测3、强酸性苯乙烯系阳离子交换树脂(JK008型)项目技术方案设计4、强酸性苯乙烯系阳离子交换树脂(JK008型)项目设备方案配置5、强酸性苯乙烯系阳离子交换树脂(JK008型)项目财务方案分析6、强酸性苯乙烯系阳离子交换树脂(JK008型)项目环保节能方案设计7、强酸性苯乙烯系阳离子交换树脂(JK008型)项目厂区平面图设计8、强酸性苯乙烯系阳离子交换树脂(JK008型)项目融资方案设计9、强酸性苯乙烯系阳离子交换树脂(JK008型)项目盈利能力测算10、项目立项可行性研究报告11、银行贷款用可研报告12、甲级资质13、强酸性苯乙烯系阳离子交换树脂(JK008型)项目投资决策分析【应用领域】：【强酸性苯乙烯系阳离子交换树脂(JK008型)项目可研报告详细大纲——2019年发改委标准】：第一章强酸性苯乙烯系阳离子交换树脂(JK008型)项目总论1.1 项目基本情况1.2 项目承办单位1.3 可行性研究报告编制依据1.4 项目建设内容与规模1.5 项目总投资及资金来源1.6 经济及社会效益1.7 结论与建议第二章强酸性苯乙烯系阳离子交换树脂(JK008型)项目建设背景及必要性2.1 项目建设背景2.2 项目建设的必要性第三章强酸性苯乙烯系阳离子交换树脂(JK008型)项目承办单位概况3.1 公司介绍3.2 公司项目承办优势第四章强酸性苯乙烯系阳离子交换树脂(JK008型)项目产品市场分析4.1 市场前景与发展趋势4.2 市场容量分析4.3 市场竞争格局4.4 价格现状及预测4.5 市场主要原材料供应4.6 营销策略第五章强酸性苯乙烯系阳离子交换树脂(JK008型)项目技术工艺方案5.1 项目产品、规格及生产规模5.2 项目技术工艺及来源5.2.1 项目主要技术及其来源5.5.2 项目工艺流程图5.3 项目设备选型5.4 项目无形资产投入第六章强酸性苯乙烯系阳离子交换树脂(JK008型)项目原材料及燃料动力供应6.1 主要原料材料供应6.2 燃料及动力供应6.3 主要原材料、燃料及动力价格6.4 项目物料平衡及年消耗定额第七章强酸性苯乙烯系阳离子交换树脂(JK008型)项目地址选择与土建工程7.1 项目地址现状及建设条件7.2 项目总平面布置与场内外运7.2.1 总平面布置7.2.2 场内外运输7.3 辅助工程7.3.1 给排水工程7.3.2 供电工程7.3.3 采暖与供热工程7.3.4 其他工程（通信、防雷、空压站、仓储等）第八章节能措施8.1 节能措施8.1.1 设计依据8.1.2 节能措施8.2 能耗分析第九章节水措施9.1 节水措施9.1.1 设计依据9.1.2 节水措施9.2 水耗分析第十章环境保护10.1 场址环境条件10.2 主要污染物及产生量10.3 环境保护措施10.3.1 设计依据10.3.2 环保措施及排放标准10.4 环境保护投资10.5 环境影响评价第十一章劳动安全卫生与消防11.1 劳动安全卫生11.1.1 设计依据11.1.2 防护措施11.2 消防措施11.2.1 设计依据11.3.2 消防措施第十二章组织机构与人力资源配置12.1 项目组织机构12.2 劳动定员12.3 人员培训第十三章强酸性苯乙烯系阳离子交换树脂(JK008型)项目实施进度安排13.1 项目实施的各阶段13.2 项目实施进度表第十四章强酸性苯乙烯系阳离子交换树脂(JK008型)项目投资估算及融资方案14.1 项目总投资估算14.1.1 建设投资估算14.1.2 流动资金估算14.1.3 铺底流动资金估算14.1.4 项目总投资14.2 资金筹措14.3 投资使用计划14.4 借款偿还计划第十五章强酸性苯乙烯系阳离子交换树脂(JK008型)项目财务评价15.1 计算依据及相关说明15.1.1 参考依据15.1.2 基本设定15.2 总成本费用估算15.2.1 直接成本估算15.2.2 工资及福利费用15.2.3 折旧及摊销15.2.4 修理费15.2.5 财务费用15.2.6 其它费用15.2.7 总成本费用15.3 销售收入、销售税金及附加和增值税估算15.3.1 销售收入估算15.3.2 增值税估算15.3.2 销售税金及附加费用15.4 损益及利润及分配15.5 盈利能力分析15.5.1 投资利润率，投资利税率15.5.2 财务内部收益率、财务净现值、投资回收期15.5.3 项目财务现金流量表15.5.4 项目资本金财务现金流量表15.6 不确定性分析15.6.1 盈亏平衡15.6.2 敏感性分析第十六章经济及社会效益分析16.1 经济效益16.2 社会效益第十七章强酸性苯乙烯系阳离子交换树脂(JK008型)项目风险分析17.1 项目风险提示17.2 项目风险防控措施第十八章强酸性苯乙烯系阳离子交换树脂(JK008型)项目综合结论第十九章附件1、公司执照及工商材料2、专利技术证书3、场址测绘图4、公司投资决议5、法人身份证复印件6、开户行资信证明7、项目备案、立项请示8、项目经办人证件及法人委托书10、土地房产证明及合同11、公司近期财务报表或审计报告12、其他相关的声明、承诺及协议13、财务评价附表《强酸性苯乙烯系阳离子交换树脂(JK008型)项目可行性研究报告》主要图表目录图表项目技术经济指标表图表产品需求总量及增长情况图表行业利润及增长情况图表2019-2020年行业利润及增长情况预测图表项目产品推销方式图表项目产品推销措施图表项目产品生产工艺流程图图表项目新增设备明细表图表主要建筑物表图表主要原辅材料品种、需要量及金额图表主要燃料及动力种类及供应标准图表主要原材料及燃料需要量表图表厂区平面布置图图表总平面布置主要指标表图表项目人均年用水标准图表项目年用水量表图表项目年排水量表图表项目水耗指标图表项目污水排放量图表项目管理机构组织方案图表项目劳动定员图表项目详细进度计划表图表土建工程费用估算图表固定资产建设投资单位：万元图表行业企业销售收入资金率图表投资计划与资金筹措表单位：万元图表借款偿还计划单位：万元图表正常经营年份直接成本构成表图表逐年直接成本图表逐年折旧及摊销图表逐年财务费用图表总成本费用估算表单位：万元图表项目销售收入测算表图表销售收入、销售税金及附加估算表单位：万元图表损益和利润分配表单位：万元图表财务评价指标一览表图表项目财务现金流量表单位：万元图表项目资本金财务现金流量表单位：万元图表项目盈亏平衡图图表项目敏感性分析表图表敏感性分析图图表项目财务评价主要数据汇总表【更多增值服务】：强酸性苯乙烯系阳离子交换树脂(JK008型)项目商业计划书（风险投资+融资合作）编制强酸性苯乙烯系阳离子交换树脂(JK008型)项目细分市场调查（市场前景+投资期市场调查）分析强酸性苯乙烯系阳离子交换树脂(JK008型)项目IPO上市募投（甲级资质+符合招股书）项目可研编制强酸性苯乙烯系阳离子交换树脂(JK008型)项目投资决策风险评定及规避策略分析报告【博思远略成功案例】：1. 500千瓦太阳能储能充电站项目可行性研究报告2. 新建纳米晶染料敏化太阳能电池生产线项目可行性研究报告3. 新能源（磁动力）产业基地项目可行性研究报告4. 年产4000万平米锂电池隔膜项目可行性研究报告5. 年产200MW 太阳能晶体硅片项目可行性研究报告6. 3000吨太阳能级多晶硅生产项目可行性研究报告7. 透明导电膜（TCO）玻璃项目商业计划书8. 200MW太阳能薄膜板厂及1GW太阳能发电站项目9. 循环经济静脉产业园项目可行性研究报告10. 治理矿渣废水及矿渣综合利用项目可行性研究报告11. 可再生资源回收加工中心项目可行性研究报告12. 某经济开发区循环经济产业园项目可研报告13. 电子废物拆解及处理项目可行性研究报告14. 年产20万吨绿色节能多高层钢结构项目可行性研究报告15. 收集、净化废矿物油项目可行性研究报告16. 高性能微孔滤料生产线建设项目可行性研究报告17. 工业废水及城市污水处理项目可研报告18. 太阳能节能设备项目可行性研究报告19. 高效节能生物污水处理项目可行性研究报告20. 年处理2000吨钕铁硼废料综合利用项目21. 山东烟台某文化产业园区可行性研究报告22. 文化创意旅游产业区项目可行性研究报告23. 3D产业动漫工业园项目可行性研究报告24. 四川省动漫产业基地项目可行性研究报告25. 创意产业园综合服务平台建设项目可行性研究报告26. 历史文化公园项目可行性研究报告27. 生物麻纤维绿色环保功能型面料生产线项目28. 氟硅酸综合清洁利用项目可行性研究报告29. 年产300万码研磨垫项目可行性研究报告30. 年产20万吨有机硅项目可行性研究报告31. 车用稀土改性镍氢动力电池生产基地建设项目可行性研究报告32. 12万吨/年磷精矿（浮选）、配套8万吨/年饲料级磷酸三钙项目33. 电石下游精细化工品生产装置建设项目可研34. 含氟高分子材料及含氟精细化学品系列产品项目35. 精细化工产业配套园项目建议书兼可研报告36. 大气颗粒物监测仪器生产项目可研报告37. 矿山机械及配件制造项目可行性研究报告38. 汽车配套高分子材料成型产品生产项目39. 年产3万吨异形精密汽车锻件项目可行性研究报告40. 汽车商业旅游综合体项目可行性研究报告41. 新建磁动力轿车项目可行性分析报告42. 4万吨PA6浸胶帘子线（含鱼网丝）项目申请报告43. 年产20万辆电动车项目可行性研究报告44. 扩建年产30000套各类重型汽车差速器总成生产线项目45. 高科技农业园区建设项目可行性研究报告46. 绿色农产品配送中心项目立项报告47. 富硒食品工业园项目可行性研究报告48. 采用生物发酵技术生产优质低温肉制品项目立项报告49. 蔬菜、瓜果、花卉设施栽培项目可行性研究报告50. 新型水体富营养化处理项目商业计划书51. 现代农业生态观光示范园区建设项目52. 5000吨水果储藏保鲜气调库可行性研究报告53. 我国国际生态橄榄油物流中心基地项目可行性研究报告54. 综合物流园区项目可行性研究报告55. 大型水果物流中心建设项目可行性研究报告56. 超五星级园林式温泉度假酒店可行性研究报告57. 信息安全灾难恢复信息系统项目可研报告58. “祥云”高校云服务平台成果转化项目可行性研究报告59. 气象数据处理解释中心项目申请报告60. 电子束辐照项目可行性研究报告61. 年产3000台智能设备控制系统电液伺服系统项目可行性研究报告62. 年产3000万根纳米碳碳素纤维加热管/加热板项目63. 压敏电阻片及SPD电涌保护器项目可行性研究报告64. 智能电网电能量综合管理系统项目可行性研究报告65. 10万套镁合金手提电脑外壳压铸生产线可行性研究报告66. 年产10万吨金属镁及镁合金加工生产项目可行性研究报告67. 38万吨废钢铁加工处理生产线项目可行性研究报告68. 年产80万吨铁矿石采选工程项目可行性研究报告69. 年产1万吨高性能铜箔生产项目可行性研究报告70. 年产3万吨碳酸二甲酯项目可行性研究报告71. 新建年产500吨钼制品生产线可行性研究报告72. 3万锭亚麻高档生态面料生产线项目立项报告73. 年产废纸再造30万吨白板纸并自备20000KW热电厂项目立项报告74. 年产6000万套烟用商标纸彩色印刷项目立项报告75. 11.6万立方米竹板材加工项目可行性研究报告76. 北京某小区汽车远程遥控监控防盗系统项目可研报告77. 山东淄博张周路花卉种植基地产业化项目78. 山东烟台某企业年产1000吨海红果汁产品扩建3万吨项目79. 韩国某品牌天然抗肿瘤新药进入中国市场商业计划书80. 大连某IT企业财务软件外包投资价值分析报告81. 电热水循环式床垫专利实施项目商业计划书82. 辽宁省朝阳市某企业年产12万吨鱼/禽饲料农业产业化发展项目83. 粉煤灰纤维及经纬线造纸三项专利产品项目84. 河北唐山某企业年产30吨超级电容器电极用多孔复合材料项目85. 杭州某企业年产30万吨630ERW大口径高频直缝焊管项目86. 江苏连云港某企业集团果蔬（脱水）加工项目87. 鄂尔多斯某企业年产250吨纳米二氧化钛粉体项目88. 广东惠州某企业集成电路封装项目89. 新疆某企业液态原料奶冷链物流系统改造项目90. 14万吨棉秸秆高密度压缩板材项目91. 湖南省双语智能幼儿园项目投资价值分析报告92. 烟台某企业5000吨蔬菜果品气调保鲜库建设项目93. 江苏某企业年产1万吨钢结构项目可行性研究94. 新疆石河子1500吨辣椒色素生产项目95. 河北邯郸某集团南瓜粉及系列产品加工建设项目96. 河北25mw非晶硅薄膜太阳能电池生产项目97. 杭州高新区某企业PDP等离子体大屏幕显示板项目98. 吉林省梅河口市100万只朗德鹅填饲、屠宰加工基地建设项目99. 湖南常德某集团特种钢结构涂料生产线项目100. 福建某生物科技有限公司引进战略投资者商业计划书101. 安康市再生资源回收加工中心项目可行性研究报告102. 福建省企业信息化项目资金申请报告103. 山东省某企业技术改造专项资金项目资金申请报告104. 武汉市某企业节能专项资金申请报告105. 重庆某集团引进年产200万台汽车直流电机生产线项目106. 鹤岗市绿色无害优质大米综合开发项目107. 山东省东营开发区某高新企业国家中小企业发展专项资金申请报告108. 大连市某企业环境保护专项资金申请报告109. 山东淄博某纺织集团青岛三万锭精梳天然彩色棉纺纱分厂建设项目110. 河南驻马店某企业彩钢夹芯板项目111. 辽宁凌源某企业年产15万吨超细矿石微粉可行性研究报告112. 辽宁鞍山年产20万吨630ERW大口径高频直缝焊管项目113. 北京昌平生态农业观光园区项目可行性研究报告114. 云南昆明某企业年产6000吨浓缩峰蜜生产项目115. 广东深圳150mm重掺硅单晶抛光片出口建设项目116. 衢州年产5万辆电动观光车及配套零部件项目117. 绿色充电电池投资价值分析报告118. 江苏南通米糠综合利用项目119. 广东东莞年产80万只节能灯和卤素灯项目120. 内蒙某企业年产15000吨氯化钡生产项目121. 西安某矿山机械制造公司粉碎机项目122. 湖南再制造产业园区项目可行性研究报告123. 河北某公司年产300吨磷酸铁锂项目可行性研究报告124. 上海某船舶制造有限公司80万吨/年拆船项目可行性研究报告125. 郑州某企业汽车铝合金轮毂镀膜加工项目126. 广州某企业胎盘系列化妆品生产项目127. 福建漳州某企业年产30吨白光LED荧光粉项目可行性研究报告128. 速溶型纤维蛋白胶产业化项目投资价值分析报告129. 临沂某化工企业年产20万吨保险粉项目可行性研究报告130. 某投资公司投资北京健康体检中心项目可行性研究报告131. 长沙某科研机构电热远红外高科技研发中心项目132. 青岛某企业年产10万套健身器材生产线项目可行性研究报告133. 河南某企业迁扩建年产8万吨碳素制品生产线项目134. 山东德州某企业年产15万台太阳能热水器建设项目135. 广东某企业年产5万台空气能热泵热水器项目136. 江西南昌化工循环产业园区项目137. 大连某企业年产4000台套不锈钢橱柜可行性研究报告138. 上海某公司瑜伽教练学校商业计划书139. 山西阳泉洗精长烟煤50万吨每年洁净化综合利用项目140. 北京某快餐集团直营20家连锁店可行性研究报告141. 广东梅州某集团甲流诊断试剂项目可行性研究报告142. 潍坊年产5000吨花生制品生产线可行性报告143. 山东淄博城市创意产业园可行性报告144. 齐鲁石化某企业20万吨PVC技改项目145. 齐鲁石化某企业乙烯燃气管件生产线技术改造项目项目146. 内蒙古某企业年产3万台/套新型太阳能水泵系统项目147. 河南平顶山20万吨PVC粒料与1.5亿平米环保型PVC壁纸联产项目148. 辽宁某企业燃油燃气锅炉项目149. 广西南宁铁路货场建设物流园区项目150. 济南微晶玻璃板材生产线投资项目151. 中油集团某机械厂CNG气瓶生产线技术改造项目152. 西安车辆GPS定位导航电子地图市场分析与投资项目153. 无锡某物联网高技术企业传感器项目154. 江苏常州60吨/年甲基戊炔醇项目155. 高纯金属材料投资项目价值分析报告156. 稀土永磁电机项目投资经济效益分析报告157. 全自动按摩椅项目投资价值分析报告158. 北京某高新企业Kx2100系列分布智能火灾探测系统项目159. 6000万平米胶粘制品生产项目可行性研究报告160. 五万锭精梳纱生产线高新技术改造项目可研报告161. 年产10万吨超细矿石微粉可行性研究报告162. 年产2000万块新型空心砖生产线项目申请报告163. 年产2.0亿标块粉煤灰蒸压砖项目建议书164. 年产6000万块煤矸石空心砖项目可行性研究报告165. 年产500万平方米高档陶瓷墙地砖生产线项目可研报告166. 大理石板型材生产线项目可行性研究报告167. 年产8000万吨高性能建筑乳胶涂料可行性研究报告168. 云南红河州开远市方解石粉加工厂项目可行性研究报告169. 废矿物油再生利用项目可研报告170. 煤层气开发项目可行性研究报告171. 高新技术研发中心扩建项目可行性研究报告……更多案例请联系博思远略咨询公司案例研究中心【完】。
