朗逸电动车窗电路图朗逸轿车电动车窗故障排除关键词：网关、数据总线故障现象：一辆2009年产朗逸1.6自动挡轿车，行驶里程4万km，用户反映该车前排乘客侧车窗不能升降。
检查分析：维修人员试车发现，无论使用驾驶员侧控制开关E81，还是使用前排乘客侧控制开关E107，均不能让前排乘客侧车窗升降。
同时也没有听到升降器电机动作的声响。
多次操作车窗开关后，出现了全部车窗不工作的现象。
通过断开蓄电池负极复位，故障现象还可恢复到报修时的状态。
查看网关列表，显示车身控制单元故障。
检测车身控制单元，显示画面上的车门控制单元零件号与经销商编号均为空白(图1)。
接下来读取到故障码03020——本地互联网数据总线故障。
朗逸轿车的车身控制单元通过本地互联网与2个从控单元，即2个前车门控制单元J386与J387连接(图2)。
操作车窗控制开关E81和E107时，组1区和3区的测量值显示未操作，13组2区数据无变化。
这说明车身控制单元不仅无法识别出2个前车门控制单元的零件号，也不能得到车窗控制开关的输入信号。
这与故障码相吻合。
初步评价本地互联网数据总线电路故障的性质，定性为短路故障。
理由是若数据总线在某一区域断开，必然会产生与被断开的控单元无通信的故障码，而此时却没有。
分析数据总线短路的原因，大致有2类：一是控制单元内部的总线驱动器短路，这种情况一般可通过断开控制单元的方法进行排查。
另一类是数据总线线路短路。
根据上述思路，断开J387的T6d 插接器，把J387与数据总线隔离。
用万用表测量T6d插接器线束侧J387的电源线端子有V电压，表明J387的供电到位。
测量数据总线(紫／白)端子上的电压(此时J387不在线)，电压为3.87V，低于正常状态下的8V 左右。
断开J386的T10f插接器，隔离J386。
在线束侧插接器的紫／白线端子上测量总线电压(此时J386与J387均不在线)，电压为4.25V。
测量数据表明数据总线短路与J386、J387无关。
Lavida 1.6 朗逸电气布置图附录2008.05X 牌照灯，在行李箱盖中部V154新鲜空气空气内循环风门伺服马达，在进风口右侧/V115左后车门中央门锁马达，在左后车门锁内V97右后车门中央门锁马达，在右后车门锁内 V57副驾驶员车门中央门锁马达，在副驾驶员侧车门锁内V56驾驶员车门中央门锁马达，在驾驶员侧车门锁内V2新鲜空气鼓风机，在空调器右侧后方V148副驾驶员侧车窗升降器马达V149驾驶员侧后视镜调节马达，在驾驶员侧外后视镜内V150副驾驶员侧后视镜调节马达，在副驾驶员侧外后视镜内V147驾驶员侧车窗升降器马达，在驾驶员侧车门上W 前部车内照明灯，在车顶内饰板前部中间V155油箱盖板联锁装置马达，在行李箱右侧W13副驾驶员侧阅读灯，在车顶内饰板前部中间W18左侧行李箱照明灯，在行李箱左侧内饰板上W19驾驶员侧阅读灯，在车顶内饰板前部中间氧传感器加热装置，在催化净化器后1 Z29接地点，蓄电池车身，在左纵梁上-1接地点，在右纵梁前部13接地点，在转向柱上，点火开关旁边42接地点，在右柱下方 A 43接地点，在左柱下方A 44接地点，在行李箱左侧车轮罩上方50507正极螺栓连接点，在蓄电池盖保险丝支架上( 30 )608接地点，在排水槽中部Z5副驾驶员侧可加热车外后视镜，在副驾驶员侧外后视镜内Z19氧传感器加热装置催化净化器前 ( )Z4驾驶员侧可加热车外后视镜，在驾驶员侧外后视镜内Y6选档杆位置显示屏Z1可加热后窗玻璃Y2数字钟Y4里程表接地点，在气缸盖左侧16V64ABS ABS 液压泵，在控制单元上V5车窗玻璃清洗泵，在右前轮前方V7冷却液风扇，在散热器左后方V17驾驶员侧后视镜调节马达，在驾驶员侧外后视镜内V25副驾驶员侧后视镜调节马达，在副驾驶员侧外后视镜内 V26左后车窗升降器马达，在左后车门上V27右后车窗升降器马达，在右后车门上V35右侧冷却液风扇，在水箱右后方后行李箱盖中央门锁马达，在行李箱盖尾部中间V53U1点烟器，在换档杆前方V 车窗玻璃刮水器马达T8080 Motronic 针插头，黑色，发动机控制单元插头U 插座在换档杆前方，T5050 针插头，黄色，安全气囊控制单元插头T52b 52 针插头，黑色，自动变速箱控制单元插头T73a73 BCM BCM A 针插头，黑色，车身控制器插头，在车身控制器号位T73b73 BCM BCM B 针插头，白色，车身控制器插头，在车身控制器号位T3232 针插头，蓝色，组合仪表中带显示单元的控制单元插头T4141 针插头，白色，组合开关插头T26a 26 ABS 针插头，黑色，控制单元插头T1717 针插头，黑色，车灯开关插头便携式导航准备插头在仪表板中部杂物箱下方，。

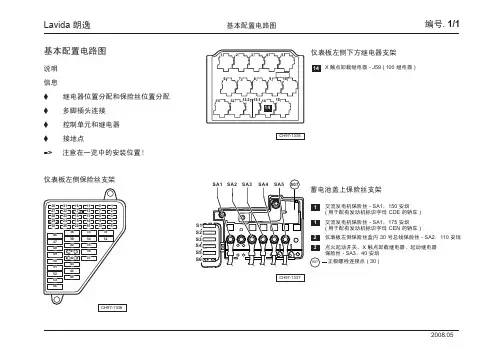

编号.1/1Lavida 朗逸保险丝颜色仪表板左侧保险丝支架中保险丝 ( SC )40 A － 30 A － 绿色橙色25 A － 白色20 A － 黄色15 A － 蓝色10 A － 红色7.5 A － 棕色5A － 米色保险丝颜色40 A － 30 A － 绿色橙色25 A － 白色20 A － 黄色15 A － 蓝色10 A － 红色7.5 A － 棕色5A － 米色安装位置继电器位置分配和保险丝位置分配-位置编号电路图中的元件名称额定值功能部件 / 总线端电路图元件代号中的 5 安培58L58- - - 1保险丝 1SC15 安培3SC3保险丝 3- E39 后部车窗升降器联锁开关M1左侧停车灯灯泡M4 M21 左侧尾灯灯泡左侧刹车灯和尾灯灯泡5 安培2SC2保险丝 2- - - M2M3M22右侧尾灯灯泡右侧停车灯灯泡右侧刹车灯和尾灯灯泡58RE107 - 副驾驶员侧车窗升降器开关E226 - 轮胎压力监控按钮E234 - 后行李箱盖把手开锁按钮J301 - 空调器控制单元R L78 - - 收音机后视镜调节开关照明U1 - 点烟器X- 牌照灯F189 - Tiptronic 开关用于配有自动变速箱的轿车4SC410 安培保险丝 4M29 - 左侧近光灯灯泡56b 5 5保险丝SC510 安培M31 - 右侧近光灯灯泡56b 6保险丝 6SC6M30 - 左侧远光灯灯泡10 安培567保险丝 710 安培SC7M32 - 右侧远光灯灯泡56815 安培SC8保险丝 8E7E18 - - 后雾灯开关75前雾灯开关保险丝 99SC9 5 安培F4- 倒车灯开关J519- BCM 车身控制器75用于配有自动变速箱的轿车用于配有手动变速箱的轿车10SC10保险丝 10 5 安培J519 R- - BCM 车身控制器收音机8611SC11保险丝 11 5 安培T16b - 自诊断接口15保险丝 127.5 安培E19 - 驻车灯开关12SC1215保险丝 135 安培E43- 13SC13后视镜调节开关7514F189 - Tiptronic 开关J446 - 驻车辅助控制单元Y7- 自动防眩目车内后视镜SC14保险丝 145 安培15用于配有自动变速箱的轿车15SC15保险丝 15 5 安培N79- 加热电阻曲轴箱的排气孔 ( )1516保险丝 16SC16J519 - BCM 车身控制器7.5 安培30电路图中的元件名称额定值功能部件 / 总线端电路图元件代号中的位置编号17未占用保险丝 18J519 - BCM 车身控制器18SC1810 安培3019SC19保险丝 19J519 - BCM 车身控制器G397 - 雨天与光线识别传感器7.5 安培3020SC20保险丝 20 5 安培J255 Climatronic 控制单元- 3021J285 -组合仪表中带显示单元的控制单元SC215 安培保险丝 2115F36- 离合器踏板开关J17 - 燃油泵继电器J220 - Motronic 发动机控制单元保险丝 2222SC22 5 安培15用于配有手动变速箱的轿车5 安培E226 - 轮胎压力监控按钮F - 制动信号灯开关J104 - ABS 控制单元23SC23保险丝 2315保险丝 2424SC245 安培J234 - 安全气囊控制单元1525SC25保险丝 2510 安培J255 -Climatronic 控制单元J301 -空调器控制单元15用于配有自动空调的轿车Climatronic 用于配有手动空调的轿车26保险丝 26 5 安培J285 - 组合仪表中带显示单元的控制单元SC263027 27保险丝 5 安培T16b - 自诊断接口SC273028保险丝 2815 安培J17- 燃油泵继电器SC283029未占用30保险丝 3010 安培J32 - 空调器继电器3133U1- 点烟器保险丝 3315 安培SC30SC33保险丝 3130 安培E1 - 车灯开关SC31307532 32保险丝15 安培SC32E1 - 车灯开关- 手动防眩目功能和远光灯瞬时接通功能开关E4307534保险丝 345 安培SC34R- 收音机F138- 安全气囊螺旋弹簧带滑环的复位环/便携式导航准备插头15用于配有碟和导航系统的轿车6 CD 用于配有导航系统的轿车35J386 - 驾驶员侧车门控制单元SC35保险丝 3520 安培3020 安培36SC36保险丝 36J387 - 副驾驶员侧车门控制单元30J245 - 滑动天窗调节控制单元37SC37保险丝 3720 安培用于配有滑动天窗的轿车30电路图中的元件名称额定值功能部件 / 总线端电路图元件代号中的位置编号3838保险丝30 安培E9- 新鲜空气鼓风机开关J255 - Climatronic 控制单元J301 - 空调器控制单元V2- SC3875用于配有手动空调的轿车用于配有自动空调的轿车Climatronic 新鲜空气鼓风机39保险丝 39SC39J774 - 前座椅控制单元25 安培3041424343保险丝7.5 安培未占用未占用SC43Z19- 氧传感器加热装置催化净化器前 ( )Z29 - 氧传感器 1 加热装置N80 - 活性碳容器装置电磁阀周期性控制 1 ( )40保险丝 407.5 安培SC40E38 - 车窗玻璃刮水器间歇运行调节器758744保险丝 445 安培SC44G65 - 高压传感器J32- 空调器继电器J293 - 冷却液风扇控制单元E45- GRA 开关87用于配有电子定速装置的轿车45保险丝 4515 安培SC45F125 - 多功能开关J217 - 自动变速箱控制单元用于配有自动变速箱的轿车1546SC46保险丝 4625 安培J519 - BCM 车身控制器3050保险丝 5020 安培- BCM 车身控制器51保险丝 5152保险丝 5220 安培30 安培R - 收音机D- 点火起动开关SC50SC51SC5248SC48保险丝 4825 安培J519 - BCM 车身控制器49SC49保险丝 4920 安培J519 - BCM 车身控制器303030303047SC47保险丝 4725 安培J519 BCM 车身控制器30- J519 15 安培N70 - 带功率输出级的点火线圈 1N127 - N152 - 点火线圈N291 - 带功率输出级的点火线圈 3N292 - 带功率输出级的点火线圈 454SC54保险丝 5453保险丝 5310 安培SC53N30 - N31 - N32 N33- - 带功率输出级的点火线圈 28787喷嘴，第缸1 喷嘴，第缸2 喷嘴，第缸3 喷嘴，第缸4 用于配有发动机标识字母的轿车 CDE用于配有发动机标识字母的轿车CEN蓄电池盖保险丝支架( S SA )中保险丝、电气设备，维修分组号，拆卸和安装保险丝架97=> 拧紧力矩电路图中的元件名称额定值功能部件/ 总线端电路图元件代号中的位置编号1保险丝 1150 安培SA1C- 交流发电机175 安培30用于配有发动机标识字母的轿车 CDE用于配有发动机标识字母的轿车 CEN2保险丝 2110 安培SA230仪表板左侧保险丝支架上的保险丝SC16SC18SC19SC20SC26SC27SC28SC30SC32SC35SC36SC37SC39SC46SC47SC48SC49SC50SC51SC52、、、、、、、、、、、、、、、、、、、340 安培SA3保险丝 3 DJ19J59 - - - 起动继电器30点火起动开关X 触点卸载继电器用于配有自动变速箱的轿车保险丝 330 安培S345S1保险丝 4 5 安培S4J271 - 保险丝 55 安培S5保险丝 4保险丝 540 安培SA5保险丝 1Motronic 供电继电器S2保险丝 2J220 - Motronic 发动机控制单元自动变速箱控制单元J217 - J519 - BCM 车身控制器J104 - ABS 控制单元40 安培J293 - 冷却液风扇控制单元SA4 5 安培25 安培30303030303030V192 - 制动真空泵用于配有发动机标识字母和自动变速箱的轿车CEN S3S1S4S5S2仪表板左侧下方继电器支架未占用起动继电器继电器 - J19 ( 643 )12－ － 未占用未占用34－ 未占用5－ － 空调器继电器继电器 - J32 ( 126 )Motronic - J271( 643 )供电继电器继电器67－ － 未占用未占用未占用未占用未占用燃油泵继电器继电器 - J17 ( 449 )X - J59( 100 )触点卸载继电器继电器未占用8910111213.113.21415－ － － － － － － － － 未占用仪表板左侧继电器支架上附加保险丝S37 - 3720 保险丝，安培电路图中的元件名称额定值功能部件/ 总线端电路图元件代号中的位置编号D保险丝 37S37E39 - 后部车窗升降器联锁开关20 安培30。
