KQ3200DB超声波清洗机操作规程
1、清洗器接入220V 50Hz的三芯电源,绿色指示灯亮,表示仪器可以操作。
2、将需清洗的物件放入清洗网架，同时放入清洗槽内，绝对不能将物件直接放入清洗槽内。
3、按比例放入清洗剂，注入水或水溶液。
4、按电源ON键，温度、时间、功率显示器上显示
不到标准，请加入水或溶液。
5、温度、时间、功率显示器上显示
温20℃，按加热ON键，加热红外指示灯亮，表示开始加热，温度从20℃-80℃之间任意设定。
6、温度、时间、功率显示器上显示表示超声时间可以从1-480min 之间任意设定。
7、温度温度、时间、功率显示器上显示
按超声ON键，超声黄色指示灯亮，表示可以开始超声清洗，超声功率从40%-100%之间任意设定。
8、清洗完毕后用温开水漂洗，加热，再用热风干燥。
主要事项
1、使用前详阅超声清洗器使用说明书。
2、本仪器接入的电源必须有接地装置。
3、本仪器的功率显示器上显示
4、物件不得直接压在清洗槽底部和碰撞底部换能器。
5、不得使用强酸、强碱以及挥发性、腐蚀性的化学试剂。
SB-5200DT双频超声波清洗机操作规程一、操作步骤1.在清洗槽内加入清洗液(水加洗涤剂)。
液面高度应与网篮上沿口平齐。
2.把所需的清洗物件放入配有篮子的清洗槽内。
3.连接电源，打开电源开关。
4.超声总工作时间设置：按SET键，超声定时窗口数字末位闪烁，按⬆和⬇键进行加减，设置完成后，按SET键，进入温度设置。
5.温度设置：该窗口数字末位闪烁，按⬆和⬇键进行加减，待设置完成后，再按SET键，进入超声功率设置。
6.超声功率设置：该窗口数字末位闪烁，按⬆和⬇键对该位参数进行加减，待超声功率完成后，再按SET键，进入单个频率工作时间设置。
7.单个频率工作时间设置：该窗口数字整体闪烁，数字末位闪烁，按⬆和⬇键进行加减。
再按SET键，进入下一个单频工作时间设置。
直到设置完最后一个单频工作时间后，按SET键退出设置。
8.超声启动超声：超声功率和时间设置完成，按超声启动键启动超声，在启动过程中，”Timing”符号显示超声工作。
在启动过程中，按⬆和⬇键进行加减，对功率进行实时调节，待定时间到达后，设备鸣叫提醒操作完成，返回待机状态在超声启动过程中，按超声启动键停止超声。
9.启动温控：按温控启动键执行自动温度控制。
ACT符号长亮表示加热输出中，即测量温度未到达设置温度ACT符号闪烁表示加热输出停止，即测量温度到达或超过设置温度在自动温度控制过程中，按<温控启动>键关闭自动温度控制二、注意事项1、在使用酒精、丙酮、汽油等挥发性易燃液体时，应加盖，严禁使用加热功能。
2、勿使清洗液的温度高于80°C，一般为常温和中温40-50°C清洗。
超声波清洗机操作规程
1、清洗机应放置在清洁，干燥及无强腐蚀气体和环境中使用，
并避免剧烈震动；发生器背面应留有足够的散热空间；确保机器有良好的接地，以避免人身伤害事故。
2、检查电源是否正常，开关是否正常，指示灯是否正常，保
证清洗槽干净。
3、放入清洗液，按定时旋钮或定时键定时，设定清洗温度，
打开清洗工作电源ON，观察水槽会出现小气泡并伴随有“吱，吱”
的声响，这就表示开始正常清洗。
4、清洗机工作时，不要将手指浸入清洗液中。
5、严禁空载状态下开机，开机前必须按使用说明的液位将清
洗液倒入清洗槽内。
6、被清洗物不得和槽底接触，建议将工件放入篮筐中清洗。
7、清洗液温度会随连续工作时间而升高，清洗机连续工作时
间不要超过8小时。
8、清洗液不得呈强酸或强碱性，在没有可靠的安全措施条件
下，不能使用易燃溶液。
9、如果发现清洗槽有漏水现象，应立即关机停用，并倒空清
洗液后与销售商联系。
10、对有加热装置的清洗机在清洗完毕后，必须先关闭加热
器待清洗液冷却后在放空清洗液。
11、防止工件在清洗过程中刮伤表面及丢失，保证工件数量
的完整。
12、分散样品时不加清洗剂。

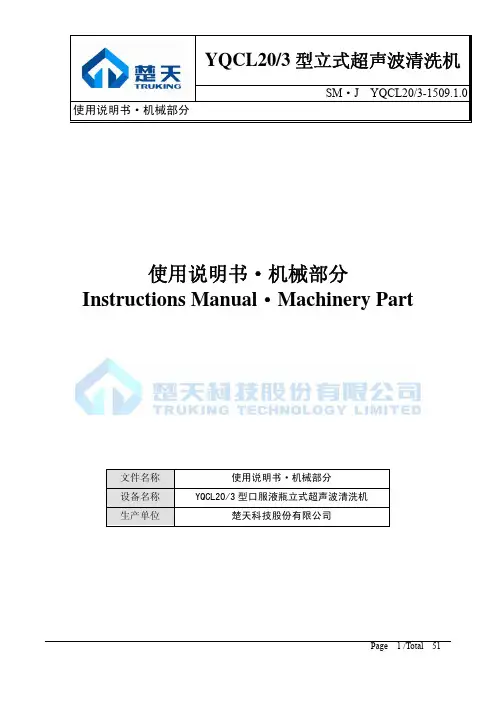

YQCL20/3型立式超声波清洗机SM ·J YQCL20/3-1509.1.0使用说明书·机械部分使用说明书·机械部分Instructions Manual ·Machinery Part文件名称 使用说明书·机械部分设备名称 YQCL20/3型口服液瓶立式超声波清洗机生产单位楚天科技股份有限公司前言z本使用说明书所包含的文字、图片和其他说明用于正确安装与操作楚天科技股份有限公司的产品，请在安装和使用前认真阅读本说明书。
z版权所有，未经明确的书面许可，不得复制、传抄本资料的任何内容，违者将对造成的损失承担责任。
z只有合格人员才允许安装和操作设备，我们将不承担安装或使用不当所引起的任何损失。
z本公司产品及部件只能与我们或我们认可的第三方厂家的设备或部件联用。
z本资料的内容我们已认真核对，如有差错，敬请谅解，欢迎您提出宝贵意见。
相应的改动和更正，恕不另行通知。
z联系方式：楚天科技股份有限公司·销售部（主机销售）：: + 86 (0) 73187938222（T），+ 86 (0) 73187938201（F）楚天科技股份有限公司·销售部（配件销售）：: + 86 (0) 73187873697（T），+ 86 (0) 73187873696（F）楚天科技股份有限公司·服务部（售后服务）：: + 86 (0) 73187870028（T），+ 86 (0) 73187806659 （F）1 目录1 目录 (3)2 名称和型号 (4)3 用途和适用范围 (4)4 主要规格及技术参数 (4)5 外形及安装图 (5)6 主要结构工作原理 (6)7 包装、吊运、安装与连接 (19)8 使用与操作 (27)9 尺寸更换及调整 (30)10 维护与保养 (37)11 常见故障及排除方法 (46)12 易损件清单 (48)13 随机备件清单 (51)2 名称和型号2.1 名称：立式超声波清洗机2.2 型号：YQCL20/33 用途和适用范围3.1 本机适用于制药业中对口服液瓶等小型玻璃瓶的洁净清洗。
steelco清洗机说明书
1、准备在清洗槽内加入清洗液，要求达到预定水位（容积2/3）。
打开电源，电源指示灯亮，数控区面板亮，此时仪器处于待机状态。
2、不需要清洗计时按动超声键，超声指示灯长亮，开始超声清洗，超声功率数码管显示当前超声功率值。
再次按动超声键，超声清洗结束。
3、需要清洗计时按动计时键，计时指示灯闪烁，开始超声清洗，清洗时间数码管显示设定时间值。
按动超声键，超声指示灯长亮，开始超声清洗，超声功率数码管显示当前超声功率值。
时间指示灯长亮，同时清洗时间值以1分钟为单位递减。
当清洗时间递减为0，蜂鸣器报警，表示清洗结束。
4、需要加热时使用加热功能清洗槽液位容积必须达到容积2/3处，然后按动加热键，设定加热温度，加热温度指示灯闪烁，加热数码管显示当前水槽温度，加热数码管显示值随着水槽的温度升高变化。
（当前水槽温度达到设定温度值时则自动停止加热）。
5、功率调节按超声区域的“∧”键，超声功率数码管显示为上一次设定值增加10%，按超声区域的“∨”
键，超声波功率数码管显示为上一次设定减少10%。
超声功率设定范围为40%-100%，100%即为此机的功率300W。
6、启动各功能键（电源键、加热键、计时键和超声键）时，应按动功能键时间不少于3秒，然后松开，各功能键按键间隔时间不能小于3秒！！！。

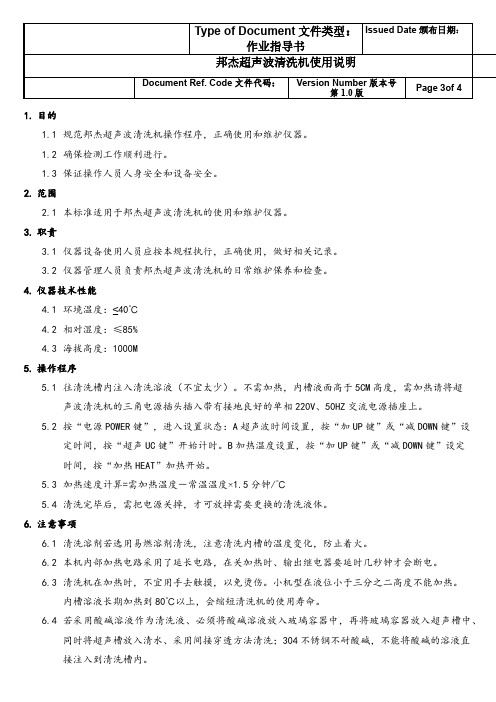

1.目的1.1规范邦杰超声波清洗机操作程序，正确使用和维护仪器。
1.2确保检测工作顺利进行。
1.3保证操作人员人身安全和设备安全。
2.范围2.1本标准适用于邦杰超声波清洗机的使用和维护仪器。
3.职责3.1仪器设备使用人员应按本规程执行，正确使用，做好相关记录。
3.2仪器管理人员负责邦杰超声波清洗机的日常维护保养和检查。
4.仪器技术性能4.1环境温度：≤40℃4.2相对湿度：≤85%4.3海拔高度：1000M5.操作程序5.1往清洗槽内注入清洗溶液（不宜太少）。
不需加热，内槽液面高于5CM高度，需加热请将超声波清洗机的三角电源插头插入带有接地良好的单相220V、50HZ交流电源插座上。
5.2按“电源POWER键”，进入设置状态：A超声波时间设置，按“加UP键”或“减DOWN键”设定时间，按“超声UC键”开始计时。
B加热温度设置，按“加UP键”或“减DOWN键”设定时间，按“加热HEAT”加热开始。
5.3加热速度计算=需加热温度－常温温度×1.5分钟/℃5.4清洗完毕后，需把电源关掉，才可放掉需要更换的清洗液体。
6.注意事项6.1清洗溶剂若选用易燃溶剂清洗，注意清洗内槽的温度变化，防止着火。
6.2本机内部加热电路采用了延长电路，在关加热时、输出继电器要延时几秒钟才会断电。
6.3清洗机在加热时，不宜用手去触摸，以免烫伤。
小机型在液位小于三分之二高度不能加热。
内槽溶液长期加热到80℃以上，会缩短清洗机的使用寿命。
6.4若采用酸碱溶液作为清洗液、必须将酸碱溶液放入玻璃容器中，再将玻璃容器放入超声槽中、同时将超声槽放入清水、采用间接穿透方法清洗；304不锈钢不耐酸碱，不能将酸碱的溶液直接注入到清洗槽内。
超声清洗机操作流程超声清洗机是一种广泛应用于工业领域的清洗设备，能够通过超声波振动的作用快速高效地清洗各种物体。
本文将介绍超声清洗机的基本操作流程，以帮助大家正确使用该设备。
一、准备工作1. 将超声清洗机放置在平稳的工作台上，确保机器稳定。
2. 确认超声清洗液的种类和浓度，根据需要将清洗液加入机器的清洗槽中。
3. 打开超声清洗机的电源开关，待机器启动并进入工作状态。
二、装载物体1. 将需要清洗的物体放置在超声清洗篮或容器中，注意物体不要相互接触，以免影响清洗效果。
2. 将清洗篮或容器放入超声清洗槽中，确保物体完全浸没在清洗液中。
三、设定清洗参数1. 根据物体的特性和清洗要求，在超声清洗机的控制面板上设定适当的清洗参数，如清洗时间、清洗温度和超声波功率。
2. 注意根据不同物体的清洗要求进行调整，以达到最佳清洗效果。
四、开始清洗1. 按下超声清洗机的启动按钮，启动超声波发生器和清洗泵，开始清洗过程。
2. 清洗过程中，超声波的振动将产生微小的气泡，通过破裂和冲击的作用实现对物体表面的清洗。
3. 根据设定的清洗时间进行清洗，可以观察到清洗液中的颗粒物和污垢会逐渐浮出物体表面，证明清洗效果良好。
4. 清洗结束后，停止超声波发生器和清洗泵，关闭超声清洗机的电源开关。
五、清洗后处理1. 将清洗篮或容器从超声清洗槽中取出，将物体取出。
2. 如果物体需要后续处理，如烘干或包装，根据需要进行进一步操作。
3. 将清洗槽中的清洗液排空，清洗槽和超声清洗机的内部可以用清水清洗，确保设备干净。
六、注意事项1. 操作超声清洗机时，应戴上防护手套和眼镜，避免直接接触清洗液和超声波。
2. 在操作过程中，应保持良好的通风环境，避免清洗液的挥发对人体造成伤害。
3. 在清洗不同物体之间，应及时更换清洗液并清洗清洗槽，避免不同物体间的交叉污染。
4. 定期对超声清洗机进行维护保养，保证设备的正常运转和清洗效果。
本文介绍了超声清洗机的操作流程，从准备工作、装载物体、设定清洗参数、开始清洗到清洗后处理，详细阐述了每个步骤的操作要点和注意事项。
超声波清洗操作规程
《超声波清洗操作规程》
一、清洗前的准备工作
1. 确保超声波清洗机的电源已接通，并且水槽中已注满清洗溶液。
2. 将待清洗的物品放置在超声波清洗机的清洗篮中，确保物品不会相互接触或重叠。
二、设置清洗参数
1. 根据被清洗物品的类型和污垢程度，设置超声波清洗机的清洗参数，包括清洗时间和温度。
2. 确保清洗参数的设定符合清洗对象的要求，避免对物品造成损坏或遗留污垢。
三、进行清洗操作
1. 将清洗篮置入清洗槽中，启动超声波清洗机。
2. 在清洗过程中，及时观察清洗效果，确认清洗是否彻底。
3. 清洗完毕后，关闭超声波清洗机并取出清洗篮。
四、清洗后的处理
1. 将清洗篮中的物品取出，并进行必要的处理，如冲洗或擦拭。
2. 对清洗槽中的清洗溶液进行更换或清理，确保下次清洗时清洗溶液的质量。
3. 对超声波清洗机进行必要的维护和清洁，以确保其正常运行。
五、注意事项
1. 在进行超声波清洗操作时，必须戴上个人防护装备，如手套和护目镜，以免对身体造成伤害。
2. 遵守超声波清洗机的使用说明书和安全操作规程，确保操作安全。
3. 定期对超声波清洗机进行检修和维护，以延长设备的寿命并确保清洗效果。
以上是超声波清洗操作规程，希望能够帮助您正确使用超声波清洗机进行清洗操作，并取得理想的清洗效果。
超声波清洗器操作规程1 编制目的为了规范KS-3200E型超声波清洗器的操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。
2 适用范围本操作规程适用于本公司KS-3200E型超声波清洗器。
3 引用文件《KS-3200E型超声波清洗器说明书》使用说明书。
4 操作步骤4.1 技术要求4.1.1型号：KS-3200E型超声波清洗器4.1.2主要技术参数（1）超声工作频率：40KHz±10%（2）输入超声功率：160W±30%（3）温度可调：室温-80℃±10%（4）超声时间可调：1-30min（5）连续工作：大于4h（6）清洗槽容量：300×150×150mm(7)电源：220V/50Hz(8)工作条件：环境温度0-40℃（9）相对湿度：10%-85%（10）排水：4分不锈钢球阀（11）内外壳体材料：不锈钢（12）加热功率：400W±30%4.2 操作要求4.2.1环境要求：应避开高温高湿环境，避免受到外界磁场干扰。
4.2.2职责要求（1）检验人员按本规程操作使用仪器，并对仪器进行日常卫生清洁。
（2）设备维护人员负责按照本规程进行仪器的例行维护保养工作。
（3）设备管理员负责仪器的综合管理。
4.3 工作原理超声波清洗器是利用超声波发生器所发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质-清洗溶液中，超声波在清洗溶液中疏密相间地向前辐射，使液体流动而产生数以万计的微小气泡，这些气泡在超声波纵向传播成的负压区形成、生长，而在正压区迅速闭合，在这种被“空化”效应的过程中气泡闭合可形成超过1000个气压的瞬间高压，连续不断产生的高压就像一连串“小爆炸”不断地冲击物体表面，使物体表面及缝隙中的污垢迅速剥落，而达到物体表面净化的目的。
4.4 操作方法4.4.1实验准备4.4.1.1将超声波清洗器接入220V/50Hz三芯电源，清洗面板上有一只绿色指示灯会亮，表示仪器已通电。

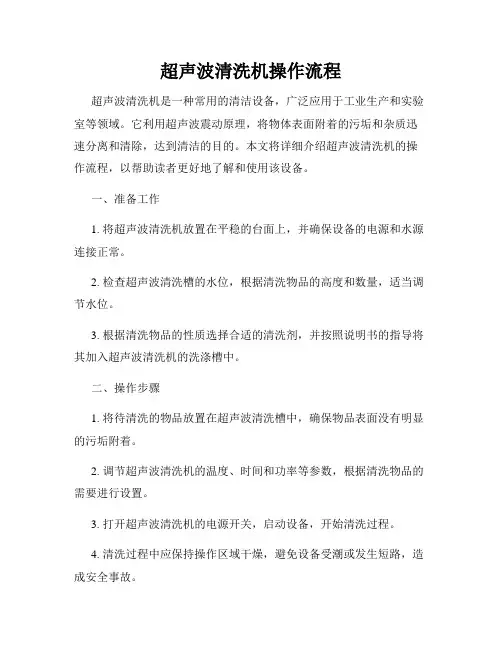

超声波清洗机操作流程超声波清洗机是一种常用的清洁设备，广泛应用于工业生产和实验室等领域。
它利用超声波震动原理，将物体表面附着的污垢和杂质迅速分离和清除，达到清洁的目的。
本文将详细介绍超声波清洗机的操作流程，以帮助读者更好地了解和使用该设备。
一、准备工作1. 将超声波清洗机放置在平稳的台面上，并确保设备的电源和水源连接正常。
2. 检查超声波清洗槽的水位，根据清洗物品的高度和数量，适当调节水位。
3. 根据清洗物品的性质选择合适的清洗剂，并按照说明书的指导将其加入超声波清洗机的洗涤槽中。
二、操作步骤1. 将待清洗的物品放置在超声波清洗槽中，确保物品表面没有明显的污垢附着。
2. 调节超声波清洗机的温度、时间和功率等参数，根据清洗物品的需要进行设置。
3. 打开超声波清洗机的电源开关，启动设备，开始清洗过程。
4. 清洗过程中应保持操作区域干燥，避免设备受潮或发生短路，造成安全事故。
5. 定期观察清洗物品的清洁程度，根据需要可以适当调整清洗时间和温度，以达到更好的清洁效果。
6. 当清洗完成后，关闭超声波清洗机的电源开关，将物品取出。
三、清洗后处理1. 将清洗完成的物品放置在通风处晾干，避免水滴残留导致二次污染。
2. 清洗剂的处理应按照相关规定进行，不可直接排放到污水或下水道中。
3. 定期对超声波清洗机进行维护和清洁，保持设备的正常运行。
四、注意事项1. 在操作超声波清洗机时，应佩戴防护手套和安全眼镜，避免发生意外伤害。
2. 避免将电源和水源线路错综复杂，以免产生安全隐患。
3. 对于不同类型的清洗物品，应选择合适的清洗剂和参数，避免造成物品损坏或清洁效果不佳。
4. 遵守超声波清洗机的使用说明书，不可随意调整设备参数或进行未经授权的维修。
总结：超声波清洗机的操作流程包括准备工作、操作步骤、清洗后处理和注意事项等内容。
正确的操作流程能够确保清洗效果的质量和操作安全的保障。
在使用超声波清洗机时，我们应该认真阅读和遵守使用说明书，并且在实际操作中注意安全和环境保护。
1．超声波冲洗机安装请参照超声波冲洗机安装说明书连结冲洗机的电控柜与主机间的温控传感器信号线、超声驱动线、加热器控制线等线路，并接通 380VAC电源，安装冲洗机的上水管、放水管与溢流排放管。
2．超声波冲洗机加水向冲洗池内加入适当清水，液面高度以淹没将要冲洗的零零件为准，一般不超出冲洗池的四分之三。
3．超声波冲洗机加温启动电控加热开关，将水温调理旋钮上的白色刻度线指向适合的温度 ( 应为 60 ℃左右 ) 。
冲洗机在使用过程中，冲洗剂的最高温度不该超出70℃。
4．超声波冲洗机加入冲洗剂( 一待水温升至40℃左右时，将UC-O3零零件冲洗剂加入冲洗池中般一次 5kg 左右 ) ，渐渐搅动清水使其充足溶解( 此时亦可启动越声波或开启鼓气装置进行搅拌) 。
5．超声波冲洗机预办理冲洗从前宜用竹刀先将零零件表面的污垢 ( 如防尘罩任其表面面会有好多灰尘、气缸体类的零件在其外壳曲线变化处会积留好多厚且易除的油泥 ) 简单洁净一下，以便延伸冲洗液使用寿命。
超声波能够进行精美冲洗，但其对泥类的污物办理能力较弱，故预办理中，应尽量将黄泥或稀泥类的污物去除。
6．超声波冲洗机零件摆放将零零件置于钢筋料筐中轻轻放入冲洗池内，当一次性放入的零件好多时，应尽量使它们在料筐中平均散布，不相重叠。
7．超声波冲洗机开机超声波冲洗机正常工作时，超声波由三个方向同时发射，按下侧超声启动，双侧的超声波即己启动，向右旋转功率调理旋钮，按下侧超声启动．并将其旋至适合的功率，此时 LED显示器显示目前底部超声工作功率值。
8．超声波冲洗机停机在冲洗过程中若要停机，应先将功率旋钮调至最小。
再按下停止底超声。
冲洗时间依据冲洗表面状况掌握。
9．超声波冲洗机溢流若冲洗池液面上存有过多的浮油．应该翻开冲洗机的溢流装置将其清除，以防备被冲洗工件的二次污染。
详细操作以下：翻开溢流排放阀，向冲洗池中注入水或冲洗液，直至冲洗液开始溢流 ( 建议用刮板类的用具向溢流口方向割涂浮油以促进其迅速流出 ) ，保持溢流排放阀常关以防上不测溢流造成地面污染。
编号：作成确认批准顾客名确认项目纯水的电阻率清洗温度清洗槽清洗清洗PH值2、功率不得随意更改，需要更改时需经技术人员。
序号日期作成确认批准内容4、每天上、下午各一次要对槽进行清洗工作。
※注意事项1、保持作业区域6S3、一定要保证清洗PH值和DI水电阻率是否合格。
修订内容7—82次/班PH试纸35℃∽45℃1次/班目视槽内不能有脏污、油污2次/班目视【日常管理·检查项目】规格值确认数量／频度管理方法13.5∽18.251次/班水质测量器SM-WI-MA-30 A/1物品清洗作业指导书品 名1、同时打开使用槽进、排水开关(进水阀全开，排水阀开一半位置)，五个槽（设备上有分别标示）注入DI 水，待水位一直保持为槽一半深（槽内黑色标记一半深）时即可。
(图二)同时打开各槽进、排水开关，使纯水水质达到13.5∽18.25，准备好清洗品并放在清洗篮内。
（图一）作业程序作业开始作业前确认2、用量杯加入5ml 的清洗剂到五槽内并拌匀，1分钟后用PH 试纸放入水中试纸，用ph 试纸颜色比对卡进行对比，PH 值为7-8就可开始清洗工作。
将“功能开关”的四个槽开关按下同时进行加热。
(图三)3、待温度上升至设定温度40℃(35℃-40℃之间也可以)，将4个槽的超声功能打开，将装好物料的清洗篮放入第五槽内，双手拿住清洗篮手柄上下缓慢移动，时间为14、第五槽清洗完后，将清洗篮放入四槽清洗（不接气管），清洗方法同上，时间1分钟。
(图五)5、取出四槽的清洗篮依次放入三、二、一槽内，清洗方法同上（频率：3S 上下2次）时间各1分钟。
(图六)6、将清洗好的物料篮取出，待清洗篮没有明显水滴落时，便可放入恒温烤箱内进行烘干25分钟。
(图七)7、每天的工作结束，要用无尘布内的东西清洗每个工作槽，排放一、二、三、四槽的水。
确认清洗机是否关由左至右有标示一到五槽图二图二如图为打开状态黑色标记一半图四图三图五图五 图七查看测量清洗槽四槽为气管清图二 图一图六。
作业区域超声波清洗工序作业人员真空炉淬回火作业区人员类别作业操作文件名称超声波清洗作业操作工具材料文件编号制/修定者陈江制/修订时间2014-12-151 作业前准备1.1 检查超声波清洗机是否安装平稳,机壳接地是否可靠；1.2检查料框、吊具、挂钩是否损坏、牢靠；1.3将电源开关置于“关”的位置，检查电源是否符合要求；1.4检查超声波清洗Ⅰ槽、超声波清洗Ⅱ槽及漂洗槽的液位是否足够，如不够，请添加液体到足够液位；1.5检查电源及输出线各接点的有无松动、过热、受潮和接触不良现象；1.6 注入清洗液，以待清洗件完全浸入清洗液后，液面达到足够液位为宜；1.7接通电源；1.8根据工艺要求，将温度控制器调节至所需温度；2 作业操作2.1超声波清洗作业操作步骤：打开电源→打开超声Ⅰ加热→打开超声Ⅱ加热→打开漂洗槽加热→放入超声波Ⅰ清洗件→打开超声Ⅰ超声波→打开循环泵→放入超声波Ⅱ清洗件→打开超声Ⅱ超声波→放入漂洗槽漂洗→吊出漂洗槽擦干工件。
2.2设定好清洗液温度，温度设定值为90℃，待温度极近或达到设定值时，方可进行工件的超声波清洗。
2.3当达到设定温度后，相应指示灯自动熄灭，打开超声波发生器上电源开关，相应的指示灯亮，超声波开始工作。
2.4将淬火需要超声波清洗的工件等其油脂滴干，用吊钩吊起清洗件。
2.5将清洗工件放入超声波Ⅰ加热槽中，（注：工件要悬吊于槽内）打开超声Ⅰ超声波，打开循环泵，清洗件在超声波Ⅰ槽中的清洗时间为12min～18min。
2.6将超声波Ⅰ槽清洗好的工件吊入超声波Ⅱ槽，同时关闭超声Ⅰ超声波和循环泵，打开超声Ⅱ超声波。
清洗件在超声波Ⅱ槽中的清洗时间为12min～15min。
2.7将超声波Ⅱ槽清洗好的工件吊入漂洗槽，同时关闭超声Ⅱ超声波，清洗件在漂洗槽中的清洗时间为1min～5min。
2.8将清洗好的工件吊出超声波漂洗槽，擦干工件表面的水分，准备工件回火。
3 作业结束3.1超声波清洗机停止工作前，应先关掉超声波开关，再切断电源。
超声波清洗机使用方法湖北鼎泰恒胜DT系列超声波清洗机优化了工业级超声波换能器以投稿超声稳定性，采用304不锈钢材质以提升清洗机的耐用性，全新定位产品的外形和结构设计，流线型A BS材质机身耐腐蚀，易清洗，密合式紧密设计降低噪音低于60DB，微电脑智能化的全自动排水，多次清洗，大屏幕触摸式菜单简单操作。
接下来介绍超声波清洗机使用方法：（1）请参照超声波清洗机安装说明书连接清洗机的电控柜与主机间的温控传感器信号线、超声驱动线、加热器控制线等线路，并接通380VAC电源，安装清洗机的上水管、放水管与溢流排放管。
（2）向清洗池内加入适量清水，液面高度以浸没将要清洗的零部件为准，一般不超过清洗池的四分之三。
（3）启动电控加热开关，将水温调节旋钮上的白色刻度线指向适当的温度(应为60℃左右)。
清洗机在使用过程中，清洗机的最高温度不应超过70℃。
（4）待水温升至40℃左右时，将UC-O3零部件清洗机加入清洗池中(一般一次5kg左右)，徐徐搅动清水使其充分溶解(此时亦可启动越声波或开启鼓气装置进行搅拌)。
清洗之前宜用竹刀先将零部件表面的污垢(如防尘罩任其外表面会有很多尘土、气缸体类的零件在其外壳曲线变化处会积留很多厚且易除的油泥)简单清洁一下。
超声波能够进行精密清洗，但其对泥类的污物处理能力较弱，故预处理中，应尽量将黄泥或稀泥类的污物去除。
将零部件置于钢筋料筐中轻轻放入清洗池内，当一次性放入的零件很多时，应尽量使它们在料筐中均匀分布，不相重叠。
超声波清洗机正常工作时，超声波由三个方向同时发射，按下侧超声启动，两侧的超声波即己启动，向右旋转功率调节旋钮，按下侧超声启动.并将其旋至合适的功率，此时LED显示器显示当前底部超声工作功率值。
在清洗过程中若要停机，应先将功率旋钮调至最小。
再按下停止底超声。
清洗时间根据清洗表面情况掌握。
若清洗池液面上存有过多的浮油.应当打开清洗机的溢流装置将其排除，以防止被清洗工件的二次污染。
超声波清洗机使用步骤随着科技的不断进步，超声波清洗机在各个领域的应用越来越广泛。
超声波清洗机是一种利用超声波的高频振动原理，将污垢、油污从物体表面进行清洗的设备。
本文将介绍超声波清洗机的使用步骤，让您更加了解如何正确操作超声波清洗机。
第一步：准备清洗物品首先，您需要准备需要清洗的物品。
清洗物品的尺寸、形状和材质不同，对超声波清洗机的使用方法也有所差异。
在选择物品时，要注意判断物品是否适合超声波清洗。
一般来说，金属、陶瓷、塑料等材质的物品适合使用超声波清洗机进行清洗。
第二步：配置清洗液根据清洗物品的特性和污垢的性质，选择合适的清洗液。
清洗液一般由水和清洗剂混合而成，清洁剂的种类与用途也有很多，可以根据需求选择。
在配置清洗液时，要按照清洗液和水的比例进行配置，遵循清洗液的使用说明。
第三步：设置清洗时间和温度超声波清洗机通常有设置清洗时间和温度的功能。
根据清洗物品的需求，设置合适的清洗时间和温度。
一般来说，清洗时间不宜过长，过长的清洗时间可能会造成对物品的损害。
温度也要注意控制，避免物品受热变形或破坏。
第四步：将物品放入清洗槽将需要清洗的物品放入超声波清洗机的清洗槽中。
确保物品能够完全浸入到清洗液中，避免产生气泡影响清洗效果。
同时，要保证物品间的间距适当，避免物品之间相互干扰导致清洗效果不佳。
第五步：启动清洗机启动超声波清洗机，开始清洗过程。
根据设备的不同，可能需要根据个人的实际情况选择清洗模式和功率大小。
在清洗过程中，要始终注意设备的工作状态，避免异常情况的发生。
第六步：观察清洗效果在清洗过程中，可以适时观察清洗效果。
如果发现清洗效果不佳，可以适当延长清洗时间或调整清洗液的浓度。
但要注意避免过度清洗，以免对物品造成不必要的损害。
第七步：结束清洗过程待清洗时间到达设定的时间后，关闭超声波清洗机，将物品取出。
将物品从清洗液中取出后，应该立即用清水冲洗干净，以去除残留的清洗剂。
总结：超声波清洗机是一种高效、快捷的清洗设备，但在使用过程中仍需注意以下几点：1.选择适合的物品进行清洗，避免物品受损。
一、目的二、范围四、权责5.2检查紧急按钮是否有压下，正常是处于断开状态，确认无误后准备开机。
5.3接好气源（将0.45-0.7Mpa/c㎡ 的压缩空气接入设备）5.4检查排风管是否接好。
5.5根据需清洗的网板尺寸调节好网板固定治具。
5.6利用自动加、排液系统，使储液箱内加入足够的液体六、相关表单1.《钢网进出使用登记表》编号： NO:WSD-QR-ZZ-0662.《钢网张力测试记录表》编号 N0：WSD-QR-ZZ-0693.《钢网验收记录表》 编号 NO: WSD-RQ-ZZ-0684.《钢网清洗记录表》 编号 NO:WSD-QR-ZZ-0737.1 观察控制面板各元件显示状态，气源指示灯(AIR)显示绿色，表示正常；若为红色，表示气 压不足或无压缩空气.(需调节气压至正常工作压力）文件名称:自动清洗机操作指导七、开机和操作步骤7.2打开门将需清洗的网板放入清洗室内，确认放好后，关闭清洗室门。
此时观察控制面板上 的DOOR)指示灯，显示绿色即可正常启动工作,红色表示门未关好，机器将无法启动工作。
4.2技术员/工程师负责设备的操作及维修保养4.3非指定人员严禁操作此机器，操作人员有权利阻止非相关人员操作机器。
五、开机前准备5.1检查静电接地是否接好页 次第 3 页 , 共 3 页无4.1生产部印刷员负责钢网清洗作业。
适用于公司所有钢网清洗和治具清洗的操作。
三、参考资料1.1为操作人员及技术人员提供清洗机正确的操作规范和指导，保障钢网清洗效果和机器正常运行。
文件名称:自动清洗机操作指导页 次第 3 页 , 共 3 页7.3时间设定：清洗时间设定：打开清洗时间控制器防护盖，按箭头方向按下白色按键（时间设置锁定键），同时分别调节右方三个黑色按键,设定好所需时间后松开白色按键,关闭防护盖.此时设定的时间就被锁定。
时间单位为秒（5个9的除外），一般清洗时间设置为240-999秒范围内。
7.4调整急停按键（EMERGENCY STOP）处于复位状态。
超声清洗机操作流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!超声清洗机操作流程与安全注意事项详解超声清洗机，以其高效、深度清洁的特性，被广泛应用于医疗、科研、珠宝等行业。
FWA-7108TKC使用说明书 苏州富怡达超声波有限公司 第1页，共 20 页 目录
一、 设备概述 ········································································ 2 二、 设备各主要组成部份功能 ··················································· 2 三、 清洗工艺流程、温度及时间的选择方法 ································· 6 四、 使用前的准备工作 ···························································· 8 五、 操作使用说明 ·································································· 9 六、 使用注意事项 ································································· 12 七、 常见故障排除方法 ··························································· 13 八、 维护与保养 ···································································· 13 九、 超声波发生器使用说明 ····················································· 15 十、 整机结构图 ······································································· 十一、 整机电路图 ····································································
附件: 1、 产品合格证 2、 产品保修卡 3、 安装调试验收单 FWA-7108TKC使用说明书
苏州富怡达超声波有限公司 第2页，共 20 页 首先，谢谢贵公司选用本公司生产的外国全自动超声波清洗机。使用本机前请先仔细阅读说明书，以免因使用不当而损坏机器。 一、设备概述 本设备是由苏州富怡达超声波有限公司为贵公司量身定做一台专业用于笔记本塑料外壳、手机塑料按键清洗的一台自动化清洗设备，整机主要由超声波发生器、换能器、清洗槽、储液槽、循环过滤系统、自动温控加热系统、进出料台、电脑控制机械臂、热风烘干装置、机架、控制系统等组成。本设备是一个全自动清洗系统，清洗过程由PLC控制，7个由不锈钢材质制作的超声波清洗槽及相对应的储液槽、抛动装置组成的一条连续工作的装置。操作者将装有工件的清洗篮放置在进料台上，电脑控制龙门多吊臂机械手将清洗篮依次送往各工序段，对工件进行一系列清洗、漂洗、干燥后将清洗好的工件送到出料台上，操作者在出料口处将工件卸下。 二、设备各组成部分功能 2. 1 第一、二槽： 超声波清、漂洗槽 内槽尺寸：500×600×550 （L×W×H mm）设有单边溢流结构，震动板至液面高度为450mm，采用SUS304#δ2mm不锈钢板焊接制作；槽体右侧设有溢流口，底部设有排水口，设有循环水进水口。 超 声 波：功率1800W，频率：28KHZ，投入式超声波震板，底震式,可单独控制。采用日本NTK晶片换能器。超声波可自动/手动控制，自动情况下槽内无水、无篮均不开启超声；震动盒采用SUS316#δ2mm不锈钢板焊接制作；配最新他激式液晶显示超声波发生器。 循环过滤：独立自循环系统，循环泵采用优质国产不锈钢循环泵。配线绕式过滤棉芯，过滤精度10µ，循环水流量可通过手动阀门调节。 储 液 槽：有效尺寸（L×W×H） 400×350×520(mm) 采用SUS304#δ1.5mm不锈钢板焊接制作；设下限液位保护开关，自动关闭加热电源。 抛动系统：清洗过程中对工件进行上下垂直抛动，抛动幅度50mm，抛动频率 12次/分钟。采用电机带动，调束器控制抛动频率。 加 热：清洗槽内设有不锈钢加热管2支×3KW，储液槽内设不锈钢加热管3KW/支，配日本“欧姆龙”数显式温度控制器。温控范围：常温+10℃FWA-7108TKC使用说明书 苏州富怡达超声波有限公司 第3页，共 20 页 -100℃可调。本槽建议使用温度：50℃； 其 它：设有溢流口、市水进水口、排水口。 2. 2 第三槽：鼓泡槽 内槽尺寸：500×600×550 （L×W×H mm）设有单边溢流结构，槽底至液面高度为470mm，采用SUS304#δ2mm不锈钢板焊接制作；槽体底部设有排水口，设有进水口。 鼓泡系统：纯净的压缩空气在纯水中形成无数气泡，由于气泡能够分布到水中大部分地区位置，气泡生成，破灭的过程非常有助于工件漂洗，从而加速，提高漂洗效果。（美国工艺） 加 热：清洗槽内设有不锈钢加热管1支×3KW，配日本“欧姆龙”数显式温度控制器。温控范围：常温+30℃-80℃可调。 抛动系统：清洗过程中对工件进行上下垂直抛动，抛动幅度50mm，抛动频率 12次/分钟。采用电机带动，调束器控制抛动频率。 其 它：纯水进水口、排水口。 2. 3 第四槽：超声波漂洗槽 内槽尺寸：500×600×550 （L×W×H mm）设有单边溢流结构，震动板至液面高度为450mm，采用SUS304#δ2mm不锈钢板焊接制作；槽体底部设有排水口，进水口。 超 声 波：功率1800W，频率：40KHZ，投入式超声波震板，底震式,可单独控制。采用日本NTK晶片换能器。超声波可自动/手动控制，自动情况下槽内无水、无篮均不开启超声；震动盒采用SUS316#δ2mm不锈钢板焊接制作；配最新他激式液晶显示超声波发生器。 抛动系统：清洗过程中对工件进行上下垂直抛动，抛动幅度50mm，抛动频率 12次/分钟。采用电机带动，调速器控制抛动频率。 其 它：设有溢流口、纯水进水口、排水口。 2．4 第五槽：脱水槽 内槽尺寸：500×600×720 （L×W×H mm）槽底至液面高度为620mm，采用SUS304#δ2mm不锈钢板焊接制作；槽体底部设有排水口，进水口。 结构描述：槽体内装有水和脱脂剂，根据两种液体比重的不同，制作两个浮筒来控制两种液体的位置。 FWA-7108TKC使用说明书 苏州富怡达超声波有限公司 第4页，共 20 页 脱水原理：脱水剂是一种易挥发的溶剂。利用表面张力的原理。进行替换的过程，使残留在产品中的水分被脱水剂替换下来。残留在产品中脱水剂经过风切快速的挥发。 抛动系统：清洗过程中对工件进行上下垂直抛动，抛动幅度50mm，抛动频率 12次/分钟。采用电机带动，调速器控制抛动频率。 其 它：设有进水口、排水口。 2.5 第六槽：切水槽 内槽尺寸：400×600×500 （L×W×H mm）采用SUS304#δ2mm不锈钢板焊接制作；底部设有排水口， 切水装置：采用左右风嘴切水，且设有切水手动/自动控制，自动情况下，产品进入切水槽才接通压缩空气，产品取出即关闭压缩空气，以减少压缩空气用量。 结构描述：槽体下方设有一个接水盒。风切下来的脱水剂由上方槽体留到下方的接水盒来。当接水盒中液体积到一定液位时，机器提示报警，告知工人将多余的液体放到第五槽中。有效的降低脱水剂的损耗。
气 源：用户提供压缩空气。设备配有压缩空气过滤三件套，用以过滤压缩
空气中的油污、水份及灰尘。气量及气 2.6 第七槽：热风烘干槽 内槽尺寸：500×600×550 （L×W×H mm）采用SUS304#δ2mm不锈钢板焊接制作；底部设有排水口。 风 机：采用低噪声型轴流风机，风量大，噪声低。 加 热：槽体后侧设有加热区，采用带翅片红外加热管，PID数显式温控器，PT100铂电阻温控探头。加热功率：6KW；本槽使用温度：80℃； 2.7 自动温控加热系统：采用数显温控器控温,温度可调整、设定。温控范围：RT-120℃可调，温控精度：设定值的±3℃。 2.8 循环过滤系统 清洗槽中清洗液经过水隔、循环泵、过滤器、管路、球阀形成自循环,过滤清洗液中杂质。循环泵其流量和扬程的强度确保带走清洗液中的悬浮尘埃。 循环泵有自动/手动选择开关，自动条件下，清洗开始时循环泵开启，清洗结束后自动关闭，循环系统出口配置压力显示表。 2.9 全自动电脑控制多臂机械手 FWA-7108TKC使用说明书 苏州富怡达超声波有限公司 第5页，共 20 页 2.9.1 机械手的上、下移动采用电机驱动，变频控制。左右移动采用气缸驱动。 2.9.2 机械手可将清洗篮上、下、左、右移动传输，实现全过程自动清洗。 2.9.3 机械手额定起吊重量：500Kg； 2.9.4 设有清洗时间定时器，清洗节拍0～15分钟连续可调。出厂时按节拍5分钟设置。 2.9.5 机械手分自动/手动两种控制方式，机械手的定位采用无接触的进口接近感应开关，限位采用机械式行程开关。 2.9.6 每个循环后机械手自动归零位。
2.10 进出料台 进出料采用不锈钢链条，电机驱动，输送链条的两端装有位置感应开关与机械臂连锁控制，自动完成进出料，落料位设保护装置，有篮不得落料，出料到位延时报警提示。 2.11 封闭系统及排风系统 整机为全封闭结构，外罩前中部采用A3板喷塑镶嵌玻璃可视窗活动门结构，机身后部有维修保养门，方便维修；玻璃与钢板之间采用丁晴橡胶密封，机器其它部位门板全为A3板喷塑制作，支架底盘均为型钢喷漆处理，机罩内设有二只照明灯,确保光线充足。设备后部设有排风口（2口），各排风口由客户自行连接到车间排风管道或户外，将设备内挥发的清洗剂及水蒸汽抽到车间排风管道或户外，避免扩散到室内。 2．12整机参数 2.12.1 主机外型尺寸: 长× 宽×高 约5.8米×3米× 2.8米 2.12.2 超声波： 5400W， （28KHZ,40KHZ） 2.12.3 水 泵： 375W×2 2.12.4 提升电机： 2HP 2.12.5 抛动电机： 1/2HP 2.12.7 加热： 27KW 2.12.8 整机额定电功率: 37KW.
三、清洗工艺流程和时间、温度设置方法
