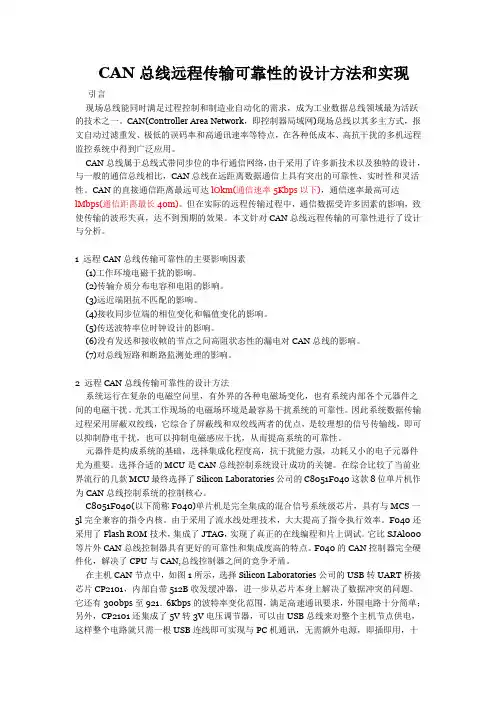

CAN总线远程传输可靠性的设计方法和实现引言现场总线能同时满足过程控制和制造业自动化的需求，成为工业数据总线领域最为活跃的技术之一。

CAN(Controller Area Network，即控制器局域网)现场总线以其多主方式，报文自动过滤重发、极低的误码率和高通讯速率等特点，在各种低成本、高抗干扰的多机远程监控系统中得到广泛应用。

CAN总线属于总线式带同步位的串行通信网络，由于采用了许多新技术以及独特的设计，与一般的通信总线相比，CAN总线在远距离数据通信上具有突出的可靠性、实时性和灵活性。

CAN的直接通信距离最远可达lOkm(通信速率5Kbps以下)，通信速率最高可达lMbps(通信距离最长40m)。

但在实际的远程传输过程中，通信数据受许多因素的影响，致使传输的波形失真，达不到预期的效果。

本文针对CAN总线远程传输的可靠性进行了设计与分析。

1 远程CAN总线传输可靠性的主要影响因素(1)工作环境电磁干扰的影响。

(2)传输介质分布电容和电阻的影响。

(3)远近端阻抗不匹配的影响。

(4)接收同步位端的相位变化和幅值变化的影响。

(5)传送波特率位时钟设计的影响。

(6)没有发送和接收帧的节点之问高阻状态性的漏电对CAN总线的影响。

(7)对总线短路和断路监测处理的影响。

2 远程CAN总线传输可靠性的设计方法系统运行在复杂的电磁空问里，有外界的各种电磁场变化，也有系统内部各个元器件之间的电磁干扰。

尤其工作现场的电磁场环境是最容易干扰系统的可靠性。

因此系统数据传输过程采用屏蔽双绞线，它综合了屏蔽线和双绞线两者的优点，是较理想的信号传输线，即可以抑制静电干扰，也可以抑制电磁感应干扰，从而提高系统的可靠性。

元器件是构成系统的基础，选择集成化程度高，抗干扰能力强，功耗又小的电子元器件尤为重要。

选择合适的MCU是CAN总线控制系统设计成功的关键。

在综合比较了当前业界流行的几款MCU最终选择了Silicon Laboratories公司的C8051F040这款8位单片机作为CAN总线控制系统的控制核心。

SOIC-8 窄体无铅封装
北京晶圆智通科技有限公司 Tel:010-51654997

Fax:010-82784963
1
三、应用领域： 多通道的隔离 SPI 接口和数字转换器的隔离 RS-232/RS-422/RS-485 收发器隔离 数字现场总线隔离 混合动力汽车，蓄电池监控，电机驱动 四、典型工作参数
Min 4.5 4.5
0.7VDD VDD-0.1
-35
Typ
Max
5
5.5
5
5.5
0.50
0.60
0.19
0.25
1.1
1.4
0.5
0.8
0.8
1.1
0.8
1.1
0.3VDD 5.0
0.0
0.1
+35
VDD1=VDD2=3V;TA=25℃
工作参数
符电压
VDD1
2.7
3
3.6
图 1 中的两组线圈起到脉冲变压器的作用，输入端逻辑电平的变化会引起一个窄脉冲 （2ns），经过脉冲变压器耦合到解码器，然后再经过一个施密特触发器的波形变换输出标准 的矩形波，如果输入端逻辑电平超过 2µS 都没有任何变化，则校正电路会产生一个适当极 性的校正脉冲，以确保变压器直流端输出信号的正确性，如果解码器一端超过 5µS 都没有 收到任何校正脉冲，则会认为输入端已经掉电或不工作，由看门狗电定时器电路，将输出端
ADuM1200/1201
ADUM1200/1201 双通道隔离器产品系列
一、功能描述： ADuM120x 是基于 ADI（Analog device, inc）公司的 iCoupler 磁耦隔离技术的双通道数

基于FPGA的高速数据采集器摘要:介绍了一种基于FPGA的高速数据采集器,给出了系统方案设计,并对系统各部分电路设计进行了详细介绍。

对高速数据采集系统中串并转换功能的实现方法进行了详细阐述。

该高速数据采集器由于采用了FPGA+DSP平台设计,使得该系统具有较强的通用性和应用价值。

关键词:高速数据采集FPGA 带通采样串并转换随着数字信号处理技术的迅猛发展,数字设备逐渐取代模拟设备。

而数据采集技术作为现代检测技术的基础,越来越多地被应用于雷达、通信、遥感、智能仪器等各个领域。

随着数据采集技术的广泛应用,人们对其技术指标的要求也越来越高,包括采样速率、分辨率、存储量和实时性等技术指标。

数据采集系统发展的趋势是往高速高分辨率方向发展,但是受到器件和工艺的限制,特别是采样速率和分辨率这一矛盾指标的限制,实现高速高分辨率的采样系统依然具有一定的难度。

目前国外高速采集器的采样速率可以达到几十GSPS,但国内尚不具备该类型的高速采集器。

本文设计了一种基于FPGA的高速数据采集器,由于采用了AT84AS003作为采样芯片,因此该高速数据采集器可实现1GSPS的采样速率,同时其分辨率可达到10bit。

该高速数据采集器的数据存储、处理均可以在FPGA内部实现,具有设计方便、灵活的特点。

1 高速数据采集理论及技术高速数据采集系统的理论基础是低通采样定理和带通采样定理。

1.1 低通采样定理低通采样定理即Nyquist第一采样定理,假设有一模拟信号x(t),其带宽限制在(0,fm),以采样频率fs进行等间隔采样,当fs≥2fm时,该模拟信号可由采样值无失真恢复。

当fm较大时,往往对采样速率fs要求较高,即需要A/D转换器采样速率较高,这样对器件提出了较高要求。

1.2 带通采样定理假设一个频率带限信号,频率范围(),如果,如果按照低通采样定理,则要求采样速率较高,至少,这不仅对A/D转换器采样速率较高,同时对后续信号的实时处理要求过高,不便于实现。
