什么是电子电路中的时钟同步和数据传输方法电子电路中的时钟同步和数据传输方法在电子电路中，时钟同步和数据传输方法是实现可靠和高效通信的重要组成部分。
时钟同步是确保各个电子元件在同一时间点上进行操作的过程，而数据传输方法则涉及如何有效地将数据从一个设备传输到另一个设备。
本文将介绍电子电路中常用的时钟同步和数据传输方法，并探讨它们的原理和应用。
一、时钟同步方法时钟同步是指通过某种机制让所有电子元件按照统一的时钟信号进行操作，保证数据的可靠传输和处理。
常用的时钟同步方法包括以下几种：1. 外部时钟同步（External Clock Synchronization）外部时钟同步是指使用外部的时钟源来提供统一的时钟信号，该信号被所有电子元件作为操作的基准。
这种方法适用于较小规模的电子系统，可以通过连接外部时钟源到各个元件的时钟输入端实现。
外部时钟同步提供了高度的时钟稳定性和精确性，但受到时钟信号传输延迟的限制。
2. 内部时钟同步（Internal Clock Synchronization）内部时钟同步是指使用系统内部的时钟源来提供统一的时钟信号。
在这种方法中，一个元件被指定为主时钟源，其他元件通过连接到主时钟源的时钟输出端来同步。
内部时钟同步方法适用于需要较高的时钟频率和较大规模的电子系统，对时钟信号的延迟要求较高。
3. 独立时钟同步（Independent Clock Synchronization）独立时钟同步是指各个电子元件使用自己独立的时钟源进行操作，没有统一的时钟信号。
这种方法适用于互不相关的电子模块或需要一定程度的异步通信的系统。
独立时钟同步方法的优点是灵活性高，但对时序的要求较高，需要进行额外的时序处理和错误检测。
二、数据传输方法数据传输方法是指如何在电子电路中将数据从一个设备传输到另一个设备以实现信息的传递。
常用的数据传输方法包括以下几种：1. 并行传输（Parallel Transmission）并行传输是指同时传输多个数据位的方法，其中每个数据位都使用一个独立的信号线进行传输。
CAN（Controller Area Network）总线在设计之初主要用于汽车和其他分布式控制系统中的实时通信，其本身不直接支持全局时间同步机制。
然而，在现代复杂系统中，尤其是涉及多个ECU（电子控制单元）需要执行严格时间协调操作的情况下，实现多系统CAN时间同步是至关重要的。
CAN时间同步原理通常基于以下方法：1. 主从式同步：- 在一个多系统环境中，通常有一个或多个时间主节点（Time Master），这些节点拥有较高精度的时钟源。
- 时间主节点通过CAN消息广播一个精确的时间戳（通常是自UTC 1970年1月1日以来的纳秒数）。
- 其他节点作为时间从节点（Time Slave），接收到这个时间信息后，根据自己的本地时钟和接收到的时间戳来调整本地时钟，以达到与时间主节点的同步。
2. 时间戳同步帧：- 时间同步消息可能包含两个阶段：SYNC阶段发送的是时间的粗略值（例如，秒级别信息），FUP阶段则发送精细的时间戳（微秒或纳秒级别）。
- 从节点可以计算传播延迟，并结合这两个时间信息校正自身的时钟偏差。
3. 硬件辅助同步：- 使用专门的时间同步协议扩展，如CANopen中的NTP 或特定行业标准定义的同步机制。
- 某些高级CAN接口卡或设备提供了硬件级别的同步功能，如Kvaser MagiSync技术，它可以在不同CAN通道间提供精确的时间戳同步。
4. 网络级同步：- 当CAN网络跨越多个子网络时，可能使用时间网关来跨网络传输时间同步信号。
5. 补偿机制：- 考虑到CAN总线本身的传输延迟不确定性，同步算法通常会包括对网络延迟、硬件延迟以及软件处理延迟等因素的补偿措施。
总之，CAN时间同步是一个相对复杂的过程，涉及到多个层级的技术集成和误差补偿，旨在确保所有依赖于精确时间信息的系统组件能够协同工作并满足时间关键型应用的需求。
信号传输与时钟同步技术的原理与实践信号传输与时钟同步技术在现代通信和网络系统中起着至关重要的作用。
它们使得数据和信息能够高效地传输和处理，保证了系统的稳定性和可靠性。
本文将介绍信号传输与时钟同步技术的原理与实践，包括其基本概念、工作原理、常见应用以及发展趋势等。
一、基本概念信号传输是指将信息从一个地方传输到另一个地方的过程，常用的传输介质包括电缆、光纤、无线电波等。
时钟同步是指在一个系统中，不同设备之间的时钟保持一致，使得数据的传输和处理能够协调进行。
信号传输和时钟同步密切相关，二者相互依赖，共同构成了通信和网络系统的基础。
二、工作原理信号传输的基本原理是通过将信息转化为电信号，在传输介质中传输，并在接收端将电信号转化为相应的信息形式。
传输过程中，信号会受到各种干扰和衰减，因此需要采用适当的调制、编码和纠错技术来提高传输质量和可靠性。
时钟同步的原理是通过在系统中引入主时钟源，并通过各种时钟同步协议和算法，将其他设备的本地时钟与主时钟同步。
常用的时钟同步协议包括NTP（网络时间协议）、PTP（精确时间协议）等。
时钟同步的准确性和稳定性对于系统的正常运行至关重要，特别是对于高速数据传输和时序要求严格的应用。
三、常见应用信号传输和时钟同步技术广泛应用于各种通信和网络系统中。
在有线通信系统中，如电信网络、有线电视网络等，信号传输和时钟同步技术保证了高质量的语音、视频和数据传输。
在无线通信系统中，如移动通信、卫星通信等，信号传输和时钟同步技术能够实现可靠的无线信号覆盖和高速数据传输。
此外，信号传输和时钟同步技术还广泛应用于计算机网络、数据中心、金融交易系统等领域。
在高性能计算和大数据处理中，时钟同步技术对于计算和数据的一致性至关重要。
在金融交易系统中，时钟同步技术保证了交易的准确性和顺序性，防止了不必要的错误和风险。
四、发展趋势随着通信和网络技术的快速发展，信号传输和时钟同步技术也在不断演进和创新。
一方面，传输介质的带宽和速度不断提高，使得高清视频、大容量数据的传输成为可能。
数字电路时钟同步调试数字电路时钟同步调试对于保证数字系统的可靠性和正确性非常重要。
时钟同步调试通常涉及电路设计、时钟信号传输和系统同步等方面。
本文将介绍数字电路时钟同步调试的基本原理、方法和注意事项，以帮助读者更好地理解和应用。
1. 基本原理在数字电路中，时钟信号是各个电路模块同步运行的重要基础。
时钟信号的稳定和准确性对系统的整体性能有着直接的影响。
时钟同步调试的基本原理是保证各个模块接收到的时钟信号始终保持同步，消除由于传输延迟和时钟偏移等问题引起的数据错误。
2. 调试方法2.1 时钟信号生成时钟信号的生成是时钟同步调试中的第一步。
通常可以使用稳定的时钟源（例如晶振）作为基准信号，在电路设计中加入时钟源选择电路，以便在调试过程中切换时钟源。
2.2 时钟信号传输时钟信号的传输是时钟同步调试过程中的核心环节。
传输时钟信号要避免信号的失真、延迟和干扰等问题。
一种常用的方法是采用差分传输线路来减少传输过程中的噪声和时钟信号失真。
另外，还可以采用时钟缓冲器、时钟分配器等器件来增强信号传输的驱动能力和稳定性。
2.3 同步检测同步检测是时钟同步调试的最终步骤。
通过对接收到的时钟信号进行同步检测，可以判断各个模块的时钟是否保持同步。
常用的同步检测方法有相位比较、时钟频率测量和时钟相位测量等。
3. 注意事项3.1 电源和地线在数字电路的设计和调试中，电源和地线的稳定和可靠性对整个系统的性能和稳定性有重要影响。
为了保证时钟信号的稳定传输，应尽量减小电源和地线的噪声和干扰，确保电路模块的供电正常。
3.2 时钟域划分在大型数字系统中，通常会划分不同的时钟域，以便在不同的时钟域之间实现时钟同步。
在调试过程中，需要对时钟域进行准确定义和划分，确保各个时钟域之间的同步操作能够正确完成。
3.3 时钟延迟和偏移时钟同步调试过程中最常遇到的问题是时钟的延迟和偏移。
时钟的延迟可能会导致不同模块的同步性能下降，而偏移则会引起数据的错误解读和处理。
同步时钟原理
时间同步是一种常见的通信原理，它用于确保多个时钟设备在某个网络或系统中保持准确的时间。
在许多应用中，如网络通信、金融交易和分布式数据存储系统中，时间同步是非常重要的。
同步时钟的原理是通过一种称为时钟同步协议的机制来实现。
时钟同步协议定义了一组规则和方法，用于确保时钟设备之间的时间一致性。
一种常见的时钟同步协议是网络时间协议（NTP）。
NTP通过在网络中的一组服务器上运行的算法来同步时钟设备。
具体而言，NTP服务器定期向时钟设备发送时间信息，该信息包含了来自准确时间源的时间戳。
时钟设备使用这些时间戳来校正自己的内部时钟，从而与准确时间源保持一致。
另一种常见的时钟同步协议是精确时间协议（PTP）。
PTP的原理与NTP类似，但更适用于高精度和低延迟的实时应用。
PTP使用主从架构，其中一个设备作为主时钟，其他设备作为从时钟。
主时钟发送时间信息到从时钟，从时钟根据接收到的时间信息进行时钟校正。
无论是NTP还是PTP，其中一个关键的原理是时钟设备之间的相互通信。
时钟设备通过网络传输时间信息，并利用接收到的信息来调整自己的时钟。
这种通信必须是可靠和准确的，以确保时钟设备之间的时间同步性。
在实际应用中，时钟同步也可能面临一些挑战。
例如，网络延迟和不稳定性可能会导致时间信息的传输变得不准确。
此外，时钟设备的硬件和软件也可能存在误差，需要进行校正。
总的来说，时钟同步是确保多个时钟设备之间保持准确时间的重要原理。
通过采用适当的时钟同步协议和机制，可以实现在网络或系统中的时间一致性。
局域网服务器时钟同步一、原理局域网服务器时钟同步的原理是通过网络时间协议（Network Time Protocol，简称NTP）来进行同步。
NTP是一个用于同步网络中计算机时间的协议，它使用UDP协议进行通信，采用客户-服务器的架构。
NTP的工作原理如下：1.选择主服务器：网络中的一台服务器被选为主服务器（也称为时钟源），它的时间被认为是准确的。
2.主服务器广播时间：主服务器通过广播的方式向局域网中的其他服务器发送自己的时间信息。
3.从服务器同步时间：从服务器接收到主服务器的时间广播后，计算与主服务器之间的时间差，并调整自己的时钟来与主服务器同步。
4.维持同步：从服务器定期与主服务器进行通信，以保持时钟的同步状态。
二、方法1.设置主服务器：在局域网中选择一台服务器作为主服务器，它的时间应该是准确的。
可以选择一个官方的NTP服务器作为主服务器，或者通过GPS设备等时间源来获取准确的时间。
2.配置从服务器：在局域网中的其他服务器上配置NTP客户端，将其连接至主服务器，以获取时间信息并进行时钟同步。
可以使用操作系统自带的NTP客户端，也可以安装第三方NTP客户端软件。
配置方式包括设置主服务器的IP地址、端口号等。
3.测试和调整：配置完成后，使用工具或命令测试时钟同步是否正常，检查从服务器的时间是否与主服务器保持一致。
如果时间不同步，可以调整NTP客户端的参数以提高同步的精度。
三、常见问题及解决方法1.主服务器不可用：如果主服务器不可用，例如网络中断、主服务器崩溃等情况，从服务器将无法同步时间。
解决方法是选择多个主服务器，当其中一个主服务器不可用时，从服务器可以切换到其他可用的主服务器。
2.网络延迟：由于网络延迟的存在，从服务器接收到主服务器的时间广播可能有一定的延迟。
解决方法是使用多个时间源，通过比较它们的时间信息来尽量减小延迟的影响。
3.安全性问题：NTP广播的时间信息是明文传输的，容易受到恶意篡改。

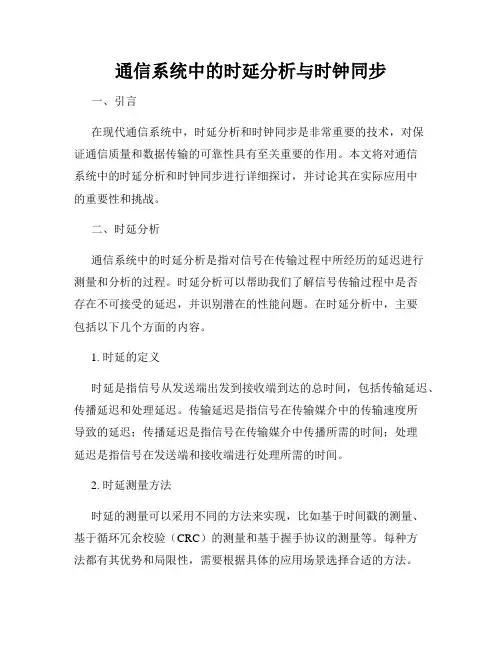

通信系统中的时延分析与时钟同步一、引言在现代通信系统中，时延分析和时钟同步是非常重要的技术，对保证通信质量和数据传输的可靠性具有至关重要的作用。
本文将对通信系统中的时延分析和时钟同步进行详细探讨，并讨论其在实际应用中的重要性和挑战。
二、时延分析通信系统中的时延分析是指对信号在传输过程中所经历的延迟进行测量和分析的过程。
时延分析可以帮助我们了解信号传输过程中是否存在不可接受的延迟，并识别潜在的性能问题。
在时延分析中，主要包括以下几个方面的内容。
1. 时延的定义时延是指信号从发送端出发到接收端到达的总时间，包括传输延迟、传播延迟和处理延迟。
传输延迟是指信号在传输媒介中的传输速度所导致的延迟；传播延迟是指信号在传输媒介中传播所需的时间；处理延迟是指信号在发送端和接收端进行处理所需的时间。
2. 时延测量方法时延的测量可以采用不同的方法来实现，比如基于时间戳的测量、基于循环冗余校验（CRC）的测量和基于握手协议的测量等。
每种方法都有其优势和局限性，需要根据具体的应用场景选择合适的方法。
3. 时延分析的应用时延分析可以帮助我们发现通信系统中的潜在问题，并进行优化和改进。
它在实时通信、网络性能监测、视频传输等领域都有着广泛的应用。
通过时延分析，我们可以评估系统的性能，并针对性地进行调整和改进。
三、时钟同步时钟同步是指在通信系统中，确保各个节点的时钟保持同步的过程。
时钟同步对于确保数据的准确性和一致性非常重要，尤其在分布式系统和时序依赖性较高的应用中尤为关键。
以下是关于时钟同步的一些重要内容。
1. 时钟同步的原理时钟同步需要通过时钟信号的传输和校准来实现。
常用的时钟同步协议包括NTP（Network Time Protocol）、PTP（Precision Time Protocol）和GPS（Global Positioning System）等。
这些协议利用特定的算法和机制确保各个节点的时钟保持同步和一致性。
mscr800p标准同步时钟MSR800P标准同步时钟。
MSR800P标准同步时钟是一种高精度、高可靠性的时间同步设备，广泛应用于电力系统、通信网络、铁路信号、航空航天等领域。
它采用先进的GPS卫星定位技术，能够精确地获取全球卫星时间信号，并将其同步输出到各个终端设备，确保整个系统的时间一致性。
本文将详细介绍MSR800P标准同步时钟的特点、工作原理及应用场景。
首先，MSR800P标准同步时钟具有高精度的特点。
它采用了高性能的GPS接收机芯，能够实时接收全球卫星的时间信号，并通过精密的算法进行时间校准，确保输出的时间精度高达纳秒级。
这种高精度的时间同步能力，可以满足电力系统、通信网络等对时间精度要求极高的应用场景，保障系统的稳定运行。
其次，MSR800P标准同步时钟具有高可靠性。
它采用了工业级的设计标准，具有良好的抗干扰能力和稳定性，能够在恶劣的环境条件下正常工作。
同时，它还具有自动故障检测和报警功能，能够及时发现并处理设备故障，确保系统的可靠性和稳定性。
MSR800P标准同步时钟的工作原理非常简单。
它通过GPS卫星定位系统接收卫星发射的时间信号，经过解码和处理后，输出到各个终端设备。
在这个过程中，MSR800P标准同步时钟会自动校准自身的时间，确保与全球卫星时间信号保持一致。
这种自动同步的设计，大大减少了人工干预的需要，提高了系统的稳定性和可靠性。
MSR800P标准同步时钟在电力系统、通信网络、铁路信号、航空航天等领域有着广泛的应用。
在电力系统中，它可以确保各个终端设备的时间一致，提高系统的运行效率和安全性。
在通信网络中，它可以提供高精度的时间同步，确保数据的准确传输。
在铁路信号和航空航天领域，它可以提供可靠的时间基准，确保系统的正常运行。
总之，MSR800P标准同步时钟是一种高精度、高可靠性的时间同步设备，具有广泛的应用前景。
它的高精度、高可靠性和简单的工作原理，使其在电力系统、通信网络、铁路信号、航空航天等领域有着重要的作用。
时钟同步原理时钟同步原理是指在计算机网络或分布式系统中，将各个计算机节点的时钟进行同步的过程。
在分布式系统中，每个节点都有自己的时钟，而这些时钟由于各种因素的影响，如物理条件、电路噪声等，都具有微小的时间偏差。
这些微小的时间偏差可能导致分布式系统的各种问题，如数据一致性、并发控制、错误检测等。
因此，时钟同步是分布式系统中必不可少的一部分。
时钟同步的原理可以分为两类，分别是物理时钟同步和逻辑时钟同步。
一、物理时钟同步所谓物理时钟同步，是指通过物理手段来确保各个计算机节点的时钟保持同步。
最常用的方法是通过全球卫星导航系统（GPS）来获取精确的时间戳，并将其发送到每个节点。
在收到时间戳后，每个节点都将其本地时钟调整到与时间戳相同的时间，从而达到物理时钟同步的目的。
不过，GPS对于计算机节点的地理位置有较高的精确度要求，因此在某些场景下，GPS并不适用。
另外，GPS需要较长的时间来获取稳定的时间戳，因此可能会影响时钟同步的实时性。
二、逻辑时钟同步和物理时钟相比，逻辑时钟同步更加灵活和实用。
它是基于算法的时钟同步方法，不需要特殊硬件的支持。
逻辑时钟同步的原理可以分为两类，分别是全局时钟和相对时钟。
1. 全局时钟全局时钟是一种基于中心服务器的时钟同步方法。
在全局时钟算法中，所有的节点通过网络连接到中心服务器，中心服务器负责分发时间戳，并将各个节点的时钟进行同步。
当一个节点需要进行时间同步时，它向中心服务器发送请求，并得到中心服务器的时间戳，节点将其本地时钟调整为与中心服务器的时间戳相同，以达到时钟同步的目的。
优点：全局时钟算法可以保证所有的节点时间保持完全一致，且精确度很高。
缺点：全局时钟算法的可靠性和实时性取决于中心服务器的性能和稳定性，一旦中心服务器发生故障或者网络出现问题，将严重影响全局的时钟同步。
2. 相对时钟相对时钟是一种局部时钟同步方法。
在相对时钟算法中，每个节点都会记录与其他节点的差值，并对每个消息使用时间戳。
精确时间协议同步原理最近在研究精确时间协议同步原理，发现了一些有趣的原理，今天就来和大家聊聊。
你们有没有这样的经历呀，比如说学校举办大型活动，每个班级要按照精确的时间到达指定地点集合。
这就需要一个统一的时间标准来协调，在网络设备里呢，精确时间协议（PTP）就起到类似的作用。
先简单解释一下精确时间协议（PTP），这是一种用于网络中精确同步时钟的协议。
它就像是一个超级准确的时钟指挥官，指挥着网络中的各个设备的时钟准点运行。
说到这里，你可能会问，它是怎么做到让这么多设备的时钟同步的呢？这就要说到它的主从结构啦。
就好比一群大雁南飞，头雁就是主时钟设备，后面跟着的大雁就如同从时钟设备。
主时钟就像领导一样，不断地向从时钟发布准确的时间信息，就像领导发出指令一样。
这里有一些很有趣的机制呢。
比如说，时间戳这个东西，我一开始也不明白这到底有什么用。
后来发现，时间戳就像是信件上的邮戳，标记了某个消息在某个特定时刻发送或者接收的时间。
当主时钟发送消息给从时钟时，会带上发送的时间戳，从时钟收到消息也会加上接收的时间戳，这样就可以计算出网络传输的延迟，进而精准同步时钟啦。
在实际应用中，像金融交易网络就非常依赖PTP呢。
大家都知道金融交易的交易时间必须精确到毫秒甚至更短，不然就可能造成很大的损失。
如果没有精确的时钟同步，一家银行的交易时间和股票交易所的时间对不上，那就乱套了。
不过，这里也有一些需要注意的地方。
就像这个超级时钟指挥官也不是万能的，如果网络延迟波动太大或者出现网络故障，那它的指挥可能就会受到一些影响。
这就是我目前理解的精确时间协议同步原理啦。
我还在继续学习，也承认我的认识可能还存在一定局限性呢。
不知道你们有没有对这个原理有其他不同的看法或者理解呀？欢迎大家一起讨论呀。
你要是有疑问的话也可以随时问哦，比如说你是不是想知道在遇到网络攻击时，PTP怎么保证准确性呢？这也是一个很有意思的延伸思考的点呢。
pwm间的时钟同步一、引言PWM（Pulse Width Modulation）是一种调制技术，通过改变脉冲宽度来控制电源输出的平均功率。
在许多应用中，需要将多个PWM信号进行同步操作，以保证各个信号之间的相位差有效地被控制。
本文将深入探讨PWM间的时钟同步问题，以及其中涉及的各种技术和方法。
二、时钟同步的实现方法实现PWM间的时钟同步可以通过以下几种方法：2.1 外部时钟源同步当使用多个PWM信号时，可以通过使用外部时钟源将多个PWM模块连接在一起，以实现它们之间的同步。
外部时钟源可以是一个独立的时钟发生器，也可以是来自其他硬件设备的时钟信号。
这种方法需要确保各个PWM信号的输入时钟频率一致，并且通过硬件连接将它们同步起来。
2.2 软件控制同步除了使用外部时钟源同步PWM信号外，还可以通过软件控制来实现PWM间的时钟同步。
在这种方法中，通过编程控制，使得多个PWM信号的周期和相位完全一致。
这通常需要在程序中编写精确的时间控制算法，以便实现同步操作。
三、外部时钟源同步的实现原理外部时钟源同步需要确保各个PWM信号的时钟频率一致，并且相位差恒定。
以下是实现外部时钟源同步的具体步骤：3.1 配置时钟源首先，需要配置外部时钟源的参数，包括时钟频率和相位差。
这需要根据具体的硬件设备和应用需求来确定。
一般情况下，时钟频率应选择一个合适的值，使得整个系统能够正常工作，并且相位差可以通过调整时钟发生器的参数来实现。
3.2 连接PWM模块然后，将需要同步的PWM模块与外部时钟源相连接。
这可以通过硬件连接或者引脚连接来实现。
连接之后，需要进行一些配置，以确保PWM模块接收到正确的时钟信号。
3.3 同步PWM模块最后，需要编程控制各个PWM模块，使得它们能够按照外部时钟源的频率进行工作。
这可以通过设置PWM模块的寄存器或者使用相关的编程接口来实现。
编程时需要注意各个PWM模块的编号和参数设置，确保它们能够正确地同步工作。
北斗同步时钟解决方案一、背景介绍北斗导航系统是中国自主研发的全球卫星导航系统，具有覆盖范围广、定位精度高等优势。
在许多应用领域中，如金融、电信、交通等，对时间同步的需求越来越高。
为了满足这一需求，北斗同步时钟解决方案应运而生。
二、北斗同步时钟的概念北斗同步时钟是指利用北斗导航系统提供的时间信息，实现多个时钟设备之间的时间同步。
通过北斗卫星信号的接收和处理，可以确保多个时钟设备的时间保持一致，提高系统的精度和可靠性。
三、北斗同步时钟解决方案的原理1. 北斗卫星信号接收：使用北斗卫星接收器，接收北斗导航系统发送的信号。
2. 信号处理：对接收到的北斗卫星信号进行处理，提取时间信息。
3. 数据传输：将提取到的时间信息传输给需要同步的时钟设备。
4. 时钟同步：根据接收到的时间信息，对时钟设备进行同步调整，保持时间的一致性。
四、北斗同步时钟解决方案的优势1. 高精度：北斗导航系统具有很高的定位精度，可以提供精确的时间信息，保证时钟同步的准确性。
2. 广覆盖：北斗导航系统覆盖范围广，可以在全球范围内实现时钟同步。
3. 可靠性：北斗导航系统采用多颗卫星组成的卫星星座，具有冗余设计，提高了系统的可靠性。
4. 灵活性：北斗同步时钟解决方案可以根据实际需求进行定制，适用于各种不同的应用场景。
五、北斗同步时钟解决方案的应用领域1. 金融行业：金融交易对时间同步要求非常高，北斗同步时钟解决方案可以确保各个交易终端的时间保持一致，防止交易时序的混乱。
2. 电信行业：电信网络中的各种设备需要进行时间同步，以确保数据的准确传输和处理。
3. 交通行业：交通信号灯、车载导航等设备需要进行时间同步，以确保交通系统的正常运行。
4. 能源行业：电力系统、石油化工等领域对时间同步要求较高，以保证生产和供应的正常运行。
六、北斗同步时钟解决方案的实施步骤1. 确定需求：根据实际应用场景，确定时间同步的具体需求。
2. 设计方案：根据需求，设计北斗同步时钟解决方案，包括硬件设备选型、信号处理方案等。
数字电路时钟同步设计时钟同步是数字电路设计中非常重要的一项技术，它可以确保多个数字电路元件的时钟信号保持同步，以保证系统的稳定性和可靠性。
本文将介绍数字电路时钟同步的设计原理和方法。
一、引言在数字电路系统中，各个元件的时钟信号是系统运行的基础。
如果不同元件的时钟信号不同步，就会导致数据传输错误、时序问题以及系统崩溃等严重后果。
因此，时钟同步设计是数字电路设计中必不可少的一环。
二、时钟同步的设计原理时钟同步的设计原理是通过引入时钟信号的生成和分配机制，使得各个元件的时钟信号保持一致。
具体来说，可以通过以下步骤实现时钟同步的设计：1. 时钟信号的生成：可以采用晶体振荡器或者PLL锁相环等方式生成时钟信号，保证时钟信号的稳定和准确。
2. 时钟信号的分配：将生成的时钟信号分配给各个元件，使得它们使用的时钟信号保持一致。
3. 时钟信号的延迟补偿：由于数字电路中元件的传播延迟存在差异，需要对时钟信号进行合理的延迟补偿，以保证信号的同步性。
三、常用的时钟同步方法在数字电路设计中，有多种常用的时钟同步方法，下面分别进行介绍：1. 同步时钟模块：通过引入同步时钟模块，可以实现各个元件间的时钟信号同步。
该模块通过接收外部的时钟信号，并将其分发给各个元件，保证它们的时钟信号同步。
2. 延迟锁定环：延迟锁定环是一种常用的时钟同步电路，它可以保证时钟信号在各个元件之间的延迟保持一致。
它通过测量不同路径上的传播延迟，并根据测量结果进行延迟补偿，以保证时钟信号的同步性。
3. 握手协议：握手协议是一种基于通信的时钟同步方法，它通过元件之间的通信来交换时钟信息，以实现时钟信号的同步。
常见的握手协议有基于硬件的握手协议和基于软件的握手协议等。
4. 时钟域划分：时钟域划分是一种将数字电路系统划分成多个时钟域，并在时钟域之间添加时钟同步器，以保证时钟信号同步的方法。
通过合理设计时钟域划分和时钟同步器的位置，可以使得各个时钟域的时钟信号保持同步。
时钟同步技术概述时钟同步技术是一种用于保持不同设备之间时钟值的一致性的技术。
在计算机、电信和工业自动化等领域中，时钟同步对于协调多个设备的操作是非常重要的。
时钟同步不仅可以确保设备之间的事件顺序正确，还可以实现精确的时间测量和时间戳。
本文将从原理、方法和应用三个方面对时钟同步技术进行概述。
1.原理物理原理是基于硬件的时钟同步方法。
这种方法使用硬件设备来收集参考信号，并将参考信号传递给各个设备以进行时钟校准。
例如，全球定位系统（GPS）可以提供高精度的时间信号，用于时钟同步。
其他物理原理包括使用原子钟或光纤传输时间信号等。
算法原理是基于软件的时钟同步方法。
这种方法通过在各个设备间进行时间信息的传递和处理来实现时钟同步。
常用的算法包括网络时间协议（NTP）、精确时间协议（PTP）和时钟同步协议（SyncE）等。
2.方法（1）网络时间协议（NTP）NTP是一种用于在计算机网络中进行时钟同步的协议。
它包含一个时间服务器和多个客户端，时间服务器会发送时间信息给客户端进行时钟校准。
NTP可以通过使用可靠的参考时间源和算法来实现高精度的时钟同步。
（2）精确时间协议（PTP）PTP是一种用于在局域网中进行时钟同步的协议。
与NTP相比，PTP 提供更高的时钟同步精度，可以达到微秒级别的同步误差。
PTP使用时间戳和时钟校准机制来实现同步，并通过主从模式进行通信。
（3）SyncESyncE是一种用于在传输网络中进行时钟同步的协议。
它通过在传输链路上插入时钟信息来实现同步。
SyncE可以提供高精度的时钟同步，并且可以根据网络负载和传输延迟进行自适应调整。
3.应用（1）金融交易在金融交易中，时钟同步对于确保交易的时间戳是非常重要的。
通过使用高精度的时钟同步技术，可以准确地记录交易的时间，避免时间偏移和不一致性带来的交易错误。
（2）电信网络在电信网络中，时钟同步用于确保不同设备之间的事件顺序正确。
时钟同步技术可以避免数据包丢失和碰撞，提高网络的可靠性和性能。
vmware tools同步时间原理
VMware Tools是VMware虚拟机软件中的一个组件，它提供了许多实用的功能，其中之一就是时间同步。
其同步时间的原理是：当Windows系统进入睡眠状态时，硬件上的时钟仍然在正常走动。
然而，VMware创建的虚拟机依赖于Windows系统，睡眠后Windows系统中所有程序暂停了，那么虚拟机的时钟也停止了。
即使唤醒系统时，少掉的时钟周期还是补不回来，因此虚拟机中的时间会比物理机中的时间慢。
而VMware Tools通过将客户机时间与主机同步，确保虚拟机中的时间与物理机时间保持一致。
以上信息仅供参考，建议查阅关于vmware tools的资料或咨询专业人士，获取更全面准确的信息。
第一章时钟原理1.1 原子频率标准1.1.1 基本原理原子频率标准简称原子钟，是根据原子物理学及量子力学的原理制造的高准确度和高稳定度的振荡器。
在通信领域的数字同步网中作为第一级基准时钟，是同步网中向数字设备提供同步标准信号的最高基准源。
1.1.1.1原子的能态和能级跃迁物质由原子组成。
原子中含有原子核和外层电子。
由于粒子的运动，一个原子可能处于多种状态，并与其所具有的能量相对应。
具有最低能量的状态叫基态，受外界影响（如磁场、电磁波辐射等）能量随之而变化的状态叫受激态。
根据原子处于基态及受激态所具有的能量不同有不同的能量等级。
原子能量等级的改变称为能级跃迁。
能级跃迁有以下三种方式。
一、电子能级跃迁由于质子和电子的相互作用，电子运行轨道半径的变好，通常看作是在电子能级之间的电子跃迁。
二、精细结构跃迁通常包括电子自旋的偶极矩和由于电子对原子核的轨道运动的磁场之间的相互作用的能级跃迁。
其能量变化约为第一种能级跃迁的1/50。
三、超精细结构跃迁由于电子的两个磁极对原子核的交互作用，当电子的磁极受到感应而反转时发生超精细结构跃迁，这种很弱的交互作用称为超精细结构跃迁。
约为精细结构跃迁的千分之一。
1.1.1.2 能级跃迁与原子谐振特性当原子由受激状态变到低能量状态时，释放的电磁能称为光子，反之如果原子吸收了电磁辐射能或光子，也将从低能态跃到高能态。
量子力学研究证明，不同能态的能量差与其谐振频率的关系是：f=(E2-E1)/h (普郎克定律）式中E2-E1为高低能态的能量差；f为谐振频率（电磁辐射能的谐振频率）；h为普郎克常数（6.6252E-34*J*s)从上式可以看出，如果两个固有的能级在不受外界感应时是不变的，h为常数，则两能级之间跃迁产生的频率是固定的。
由于这种特性，可以得到准确而固定的频率。
用上述原理制成的原子钟有几种不同的类型：。
原子（使用的元素）类型选择，有氢钟、铯钟及铷钟等。
有源（或自激）型原子钟，其输出信号是由原子发生的辐射电磁波导出，类似于振荡器。
无源（或受激）型原子钟，原子谐振腔当作鉴频器，用以监测和控制压控晶体振荡器，使振荡器的输出频率锁定于原子谐振频率。
原子束经过谐振腔后，有的不再使用，如铯钟，有的则包含在容器内，可反复使用，如铷钟。
1.1.1.3 磁场对能级的影响原子的能级一般按其原子核和外层电子的相互动态关系划分，例如主能级与电子绕原子核的轨道半径有关，更细一些的划分要按照电子的自旋和原子核的自旋。
原子的主能级状态变化通常是在电磁波频谱的红外线或高能区域，频率太高，不能用在实际的电子回路中，原子频率标准之所以能够实现，是因为原子的基态可以分离，再细分则是电子和原子核的自旋，称为超精细结构，如果再加外部磁场还可以再分出多个子能级，叫塞曼子能，所有的商用原子钟都是在超精细能级的基础上实现的。
1.1.1.4 能态的选择按普朗克定律，要产生谐振频率必须有原子在两个能级之间的跃迁。
一个原子吸收或释放的能量很小，无法检测出并加以利用，必须有足够数量的原子而且应该使原子在两个能态上的分布数量不同，具有高能态的原子数应该大大多于低能态的原子数。
或者相反，既是使两个能态上的原子数有很大的差别。
因为两个能态的原子数在温度不高时接近相等，当这种状态下的原子束受到电磁场辐射时，低能态电子吸收能量，高能量的电子放出能量，高、低能态的电子都发生跃迁，但原子数接近相等，总的能量没有什么变化，无法检测到谐振的信号。
所以应当使占绝对多数的电子集中到一个能态上，以便在电磁波的作用下发生跃迁，用以检测谐振信号。
磁场选态：原子通过强的可变磁场，原子受到的力正比于磁场对距离的变化率，原子的能量随磁场的增强而增加，低能态的原子向磁场强的区域偏转，而那些随磁场增强而降低了能量的高能态电子则向相反方向偏转。
通过磁场后已将高、低能态的原子分成两束，每束中具有一种能态的原子占绝大多数，完成了选态过程。
光抽运选态，使用光学的办法选态，也要用光学的办法检测原子谐振情况。
铷原子钟内就采用此种办法，1.1.1.5 原子谐振的检测经过选态的原子已具有一定的能级，在微波谐振腔中接收电磁波的辐射，当电磁波信号的频率与能级跃迁的频率相等时则产生原子谐振。
对谐振的检测方法分述如下：1.经过能级跃迁的原子，已由高能态变到低能态，再经过不均匀的磁场，将跃迁后的低能态原子引导到检测装置，当激励信号的频率等于原子谐振频率时，则跃迁的原子最多检测装置收到原子数量多，说明已达到了谐振状态，完成了原子选态检测。
2.产生原子谐振的谐振腔有其自身的谐振频率，其频率由腔体的材料和尺寸决定。
如果原子由高能态跃迁到低能态，则释放能量；当进谐振腔的电磁级信号的频率与原子谐振频率相等时，如腔中原子为高能态，跃迁后将释放能量，如产生的能量大于谐振腔的损耗，则将产生自激振荡，或增加外加信号的能量。
如腔中原子为低能态，则将吸收能量，减小电磁波的能量，检测外加信号的电平变化则可测得原子谐振的状态。
3.用光抽运选态后的原子经电磁波辐射后产生跃迁，如产生原子谐振，则对激励原子跃迁的入射光产生衰耗，在光检测器上的信号最小，用光检测器（一般用光电池）检出的信号变化可反映原子谐振的状态。
1.1.2 铯钟铯钟即铯束原子频率标准，是一种高准确度的频率发生器，在各种频率系统中作为标准频率源，是一种被动型（即受激型）原子束频率标准。
1.1.2.1 铯束管铯钟的基本元件是铯束管，利用铯原子的物理特性，用能级跃迁的谐振特性产生固定的频率。
铯钟选择的能态是其超精细结构中的（F=4，m=0)及（F=3，m=0），其中F为无外加磁场时的超精细能级，m为有外加磁场后分出的塞曼子能级。
这两个超精细能级之间跃迁频率对磁场的变化最不敏感，因而被选用，并被用来定义原子秒，其频率为9192631770HZ。
铯元素在加热器中被加热到100度左右，即产生铯原子束，温度可由内附的热敏电阻监测。
原子在进入谐振腔之前先经过选态磁场，将高能态及低能态的原子分开。
否则高、低能态的原子数接近相等，近半数的低能态原子吸收微波能量，另一半高能态原子放出能量，能态也随之产生跃迁，总的效果互相抵消，观测不到谐振效应。
原子经过磁场时，高能态原子经过足够大的不均匀磁场将向磁场场强H减小的方向运动，而低能态的原子则向H增加的方向运动，如此则将高、低能态的原子分开，高（或低）能态的原子占绝大多数，进入微波谐振腔，并在一段确定的时间内使进腔内的原子受到微波信号的辐射。
当激励信号的频率与原子跃迁的频率相同时，就将原子激发产生跃迁，其能态也随之改变。
原子在谐振腔内受激并伴之能态改变后，再次穿过磁选态器，不同能态的原子的原子在空间上按其高、低能态分为两束，在铯束管内适当位置的检测器只能收到相应能态的原子，因而检测接收到的原子束是在案激励后产生能态变化的原子。
激励信号频率与原子能态变化的谐振频率相同时，发生能级跃迁的原子数概率最大。
这些原子撞击检测器产生电离，离子经质谱仪引至电子倍增器，将离子电流放大并进行检测。
离子电流约1E-8A量级。
谐振腔的外面还包有长园形线圈，即在原子和微波电磁场相互作用的区域加一个固定的磁场，称为“C场”，可对谐振频率进行微调。
对整个铯素管要进行严格的磁屏蔽，一般用双层屏蔽，以免受到外界磁场干扰。
在原子束经过的路径上有低频线圈，提供低频电磁场，约几十千赫，可以产生塞曼频率，约为42.794Khz，用以测量作用区内的固定磁场。
铯束管输出检测电流，送至外部的电子回路组合中。
1.1.2.2 铯钟的频率变换及误差校正铯束管中提供的谐振频率为9192631770 HZ，已属微波波段，不适于实际应用，因此需经过一套伺服系统，经过误差检测，使5MHZ的高稳定度压控石英振器被锁定在铯束管的谐振频率上，使用锁频环路。
5MHZ压控振荡器的一路输出送至倍频器，第一级倍频器的倍频数为36，同时加入137HZ 的相位调制，输出为180MHZ。
第二级倍频器的信频数为51次，输出为9180MHZ，5MHZ压控振荡器的另一路输出进入缓冲放大器，放大器的一路输出引至铯钟组，另一路经过频率综合器送至压控振荡器，生成12.631...MHZ的信号，与上部倍频器的9180MHZ信号综合成为9180+12.631...=9192631...MHZ，即铯原子跃迁的频率。
当锁频回路闭环时，利用负反馈的原理，对压控振荡器进行频率控制，频率误差的检测利用137HZ的调制信号（选择137HZ是为避免谐波的干扰），通过伺服回路，如频率较标准为高，则检测结果换点为负电压送至压控振荡器，以降低其频率反之则回控电压为正，增高其频率，输出频率正确时，则回控电压为0，频率不做调整。
1.1.2.3 铯时钟组（铯束频率标准系统）铯时钟主要作频率基准使用。
为了安全可靠，实用的铯频标系统一般由3套铯钟组及相应的2048KHZ处理器、转换回路及输出放大接口电路组成，各套铯钟组可以独立工作，也可以互相倒接，另外还有相位比较器及纪录仪，能画出随时间变化的相位情况，可以看出相对的相位变化。
对铯钟输出信号作比较。
此外还有告警及监测系统。
可用多数取决方式选用任一套铯钟的输出基准信号。
标称输出为2048MHZ,但也可以根据使用要求配置64KZ、1MHZ、5MHZ及10MHZ信号。
另外，铯时钟组还可另接GPS接收机，接收GPS标准信号，并与本系统铯钟信号进行比对。
1.1.3 铷钟铷钟的基本工作原理与铯钟相似，都是利用能级跃迁的谐振频率作为基准。
铷钟利用光抽运的办法进行原子选态，谐振的检测则是利用光检测器（光电池）去测量经谐振腔的抽运光（激励原子跃迁）的传递衰减来完成。
当微波频率在跃迁概率的峰值时，传递的光波大概降低1%~10%。
铷钟的体积小，预热时间短，长期的老化率为2.0E-10/年，如果为改进性能参数而加大体积，则与铯钟同样大小的铷钟也会具有几乎与铯钟一样的性能。
11.1.4 氢钟又称氢-微波激射器（MASER，Microwave amplification by stimulated emission of radiation)用铯钟、铷钟产生原子谐振的原理，将经提纯的氢气即分子状态的氢气导入装在谐振腔内的球形容器内，与腔内的微波电磁场相互作用产生原子能级跃迁。
氢原子的超精细能级的跃迁频率为1.420...GHz。
内壁有涂层的球形容器能允许原子特长时间的相互作用，用微波电磁场包住容器，以减少由于原子碰撞容器壁而引起的扰动。
微波的作用使高能态的原子跃迁到低能态，释放出能量，当容器内有足够的原子密度，释放出的能量比谐振腔的损失大时，则可产生自激振荡，称为有源（自激）氢-微波激射器，实际上成为振荡器。
当容器的原子跃迁不足以维持振荡时，则需外加激励能量使原子产生跃迁，称为无源（或受激）氢-微波激射器，不能成为自举振荡器，其工作原理与铯钟或铷钟方式相同。
