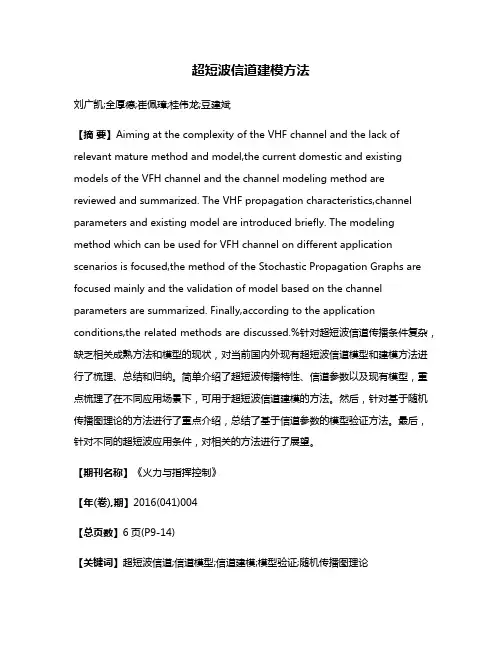

超短波信道建模方法刘广凯;全厚德;崔佩璋;桂伟龙;豆建斌【摘要】Aiming at the complexity of the VHF channel and the lack of relevant mature method and model,the current domestic and existing models of the VFH channel and the channel modeling method are reviewed and summarized. The VHF propagation characteristics,channel parameters and existing model are introduced briefly. The modeling method which can be used for VFH channel on different application scenarios is focused,the method of the Stochastic Propagation Graphs are focused mainly and the validation of model based on the channel parameters are summarized. Finally,according to the application conditions,the related methods are discussed.%针对超短波信道传播条件复杂，缺乏相关成熟方法和模型的现状，对当前国内外现有超短波信道模型和建模方法进行了梳理、总结和归纳。
简单介绍了超短波传播特性、信道参数以及现有模型，重点梳理了在不同应用场景下，可用于超短波信道建模的方法。
然后，针对基于随机传播图理论的方法进行了重点介绍，总结了基于信道参数的模型验证方法。
超短波电台市场分析现状概述本文将对超短波电台市场的现状进行分析。
超短波电台是一种用于无线通信的设备，主要用于广播、应急通讯等领域。
本文将从市场规模、市场需求、竞争格局和未来前景等方面进行分析。
市场规模超短波电台市场的规模逐年增长。
该市场的主要驱动因素包括广播行业的发展、应急通讯的需求以及越来越多的户外活动和旅游等。
随着技术的不断发展，超短波电台的功能和效果得到了极大的提升，使其在市场中的地位逐渐巩固。
市场需求超短波电台具有广泛的市场需求。
在广播行业中，超短波电台可以用于广播节目的传输和接收，实现无线广播的功能。
在应急通讯领域，超短波电台具有可靠的通讯功能，适用于突发事件和灾害时进行紧急通讯。
此外，越来越多的户外爱好者和旅游者也需要超短波电台进行远距离通讯。
竞争格局目前，超短波电台市场存在着较为激烈的竞争。
市场上存在多家知名品牌，如Motorola、Kenwood等，它们都拥有自己的技术优势和产品特点。
此外，市场还存在一些小型厂商和新进入者，它们也在不断提高产品质量和创新能力，对市场竞争造成一定冲击。
市场前景超短波电台市场具有良好的前景。
随着社会的进步和发展，广播行业、应急通讯和户外活动等领域的需求将继续增长。
技术的不断创新和产品的升级换代，将为超短波电台市场提供更多的机会和挑战。
同时，新兴领域如物联网等的发展也将为超短波电台的应用提供更广阔的空间。
结论总之，超短波电台市场的规模逐年扩大，市场需求广泛且稳定。
市场竞争激烈，但市场前景乐观。
超短波电台作为一种重要的无线通讯设备，将持续发挥重要作用，并为广播行业、应急通讯和户外活动等领域提供无线通讯解决方案。
有关利润等细节，需进一步调查研究。

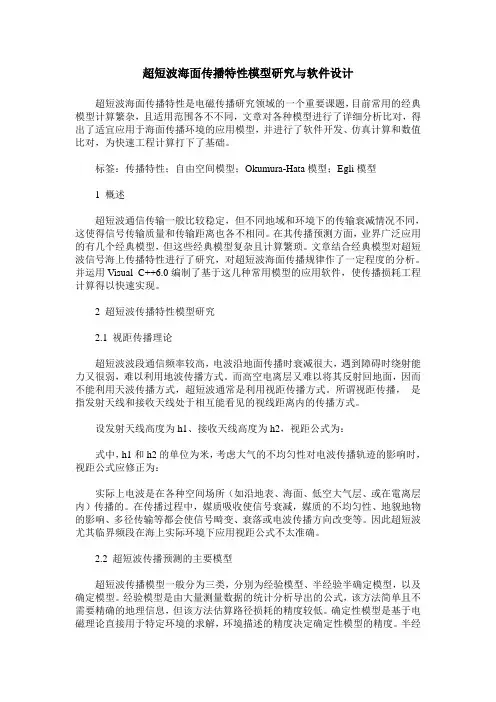

超短波海面传播特性模型研究与软件设计超短波海面传播特性是电磁传播研究领域的一个重要课题，目前常用的经典模型计算繁杂，且适用范围各不不同，文章对各种模型进行了详细分析比对，得出了适宜应用于海面传播环境的应用模型，并进行了软件开发、仿真计算和数值比对，为快速工程计算打下了基础。
标签：传播特性；自由空间模型；Okumura-Hata模型；Egli模型1 概述超短波通信传输一般比较稳定，但不同地域和环境下的传输衰减情况不同，这使得信号传输质量和传输距离也各不相同。
在其传播预测方面，业界广泛应用的有几个经典模型，但这些经典模型复杂且计算繁琐。
文章结合经典模型对超短波信号海上传播特性进行了研究，对超短波海面传播规律作了一定程度的分析。
并运用Visual C++6.0编制了基于这几种常用模型的应用软件，使传播损耗工程计算得以快速实现。
2 超短波传播特性模型研究2.1 视距传播理论超短波波段通信频率较高，电波沿地面传播时衰减很大，遇到障碍时绕射能力又很弱，难以利用地波传播方式。
而高空电离层又难以将其反射回地面，因而不能利用天波传播方式，超短波通常是利用视距传播方式。
所谓视距传播，是指发射天线和接收天线处于相互能看见的视线距离内的传播方式。
设发射天线高度为h1、接收天线高度为h2，视距公式为：式中，h1和h2的单位为米，考虑大气的不均匀性对电波传播轨迹的影响时，视距公式应修正为：实际上电波是在各种空间场所（如沿地表、海面、低空大气层、或在電离层内）传播的。
在传播过程中，媒质吸收使信号衰减，媒质的不均匀性、地貌地物的影响、多径传输等都会使信号畸变、衰落或电波传播方向改变等。
因此超短波尤其临界频段在海上实际环境下应用视距公式不太准确。
2.2 超短波传播预测的主要模型超短波传播模型一般分为三类，分别为经验模型、半经验半确定模型，以及确定模型。
经验模型是由大量测量数据的统计分析导出的公式，该方法简单且不需要精确的地理信息，但该方法估算路径损耗的精度较低。
超短波电台的技术实现和解决方案超短波（Ultra-Short Wave，简称USW）电台是一种广泛应用于无线电通信领域的设备，通常用于远距离传输和接收无线信号。
本文将详细介绍超短波电台的技术实现和解决方案，包括其工作原理、主要组成部分以及应用场景。
一、超短波电台的工作原理超短波电台主要利用无线电技术将音频信号通过电波传播。
其工作原理可以简单地分为三个步骤：音频输入、射频调制与发射、接收与解调。
1. 音频输入：音频输入是指将声音转换为电信号的过程。
一般而言，超短波电台会配备麦克风或其他音频输入设备，将实际声音输入系统。
2. 射频调制与发射：在这一步骤中，音频信号将通过射频调制成可传播的电波。
超短波电台会执行一系列的编码和调制过程，将音频信息嵌入到射频信号中。
一旦射频信号调制完成，它将通过天线传输出去。
3. 接收与解调：当射频信号到达目标接收器时，它将由该接收器的天线接收。
接收器将信号解调，并恢复音频信息。
通常，解调的过程包括滤波、解调和放大。
二、超短波电台的主要组成部分在超短波电台中，有几个重要的组成部分，包括：调频器、电源、天线、扩音器等。
1. 调频器：调频器用于将音频信号转换为射频信号。
它能够将音频信号进行编码、调制和放大，输出高频的射频信号。
2. 电源：电源是为超短波电台提供所需电力的装置。
电源可以采用直流电源或交流电源，以保证超短波电台的正常工作。
3. 天线：天线用于接收和发送电台信号。
它是信号的传输工具，负责将射频信号从电台传递到目标接收器，或从目标发射器传递到电台。
4. 扩音器：扩音器是用于增强音频信号的装置。
它将音频信号从电台中放大，以提高声音的音量和质量。
三、超短波电台的应用场景超短波电台具有广泛的应用场景，包括广播电台、航空通信、海事通信、紧急救援等。
1. 广播电台：广播电台是超短波电台最常见的应用之一。
它们通过超短波频段向广大听众传播音频信息。
广播电台广泛应用于新闻、音乐、体育比赛等领域，为公众提供丰富多样的娱乐和信息。

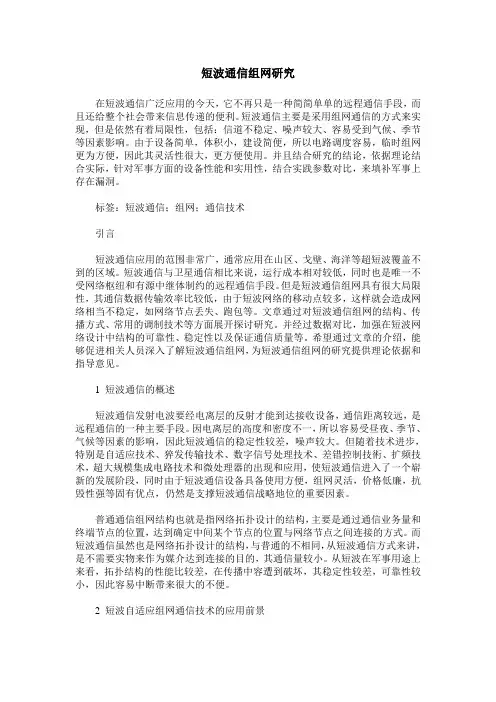

短波通信组网研究在短波通信广泛应用的今天，它不再只是一种简简单单的远程通信手段，而且还给整个社会带来信息传递的便利。
短波通信主要是采用组网通信的方式来实现，但是依然有着局限性，包括：信道不稳定、噪声较大、容易受到气候、季节等因素影响。
由于设备简单，体积小，建设简便，所以电路调度容易，临时组网更为方便，因此其灵活性很大，更方便使用。
并且结合研究的结论，依据理论结合实际，针对军事方面的设备性能和实用性，结合实践参数对比，来填补军事上存在漏洞。
标签：短波通信；组网；通信技术引言短波通信应用的范围非常广，通常应用在山区、戈壁、海洋等超短波覆盖不到的区域。
短波通信与卫星通信相比来说，运行成本相对较低，同时也是唯一不受网络枢纽和有源中继体制约的远程通信手段。
但是短波通信组网具有很大局限性，其通信数据传输效率比较低，由于短波网络的移动点较多，这样就会造成网络相当不稳定，如网络节点丢失、跑包等。
文章通过对短波通信组网的结构、传播方式、常用的调制技术等方面展开探讨研究。
并经过数据对比，加强在短波网络设计中结构的可靠性、稳定性以及保证通信质量等。
希望通过文章的介绍，能够促进相关人员深入了解短波通信组网，为短波通信组网的研究提供理论依据和指导意见。
1 短波通信的概述短波通信发射电波要经电离层的反射才能到达接收设备，通信距离较远，是远程通信的一种主要手段。
因电离层的高度和密度不一，所以容易受昼夜、季节、气候等因素的影响，因此短波通信的稳定性较差，噪声较大。
但随着技术进步，特别是自适应技术、猝发传输技术、数字信号处理技术、差错控制技術、扩频技术，超大规模集成电路技术和微处理器的出现和应用，使短波通信进入了一个崭新的发展阶段，同时由于短波通信设备具备使用方便，组网灵活，价格低廉，抗毁性强等固有优点，仍然是支撑短波通信战略地位的重要因素。
普通通信组网结构也就是指网络拓扑设计的结构，主要是通过通信业务量和终端节点的位置，达到确定中间某个节点的位置与网络节点之间连接的方式。

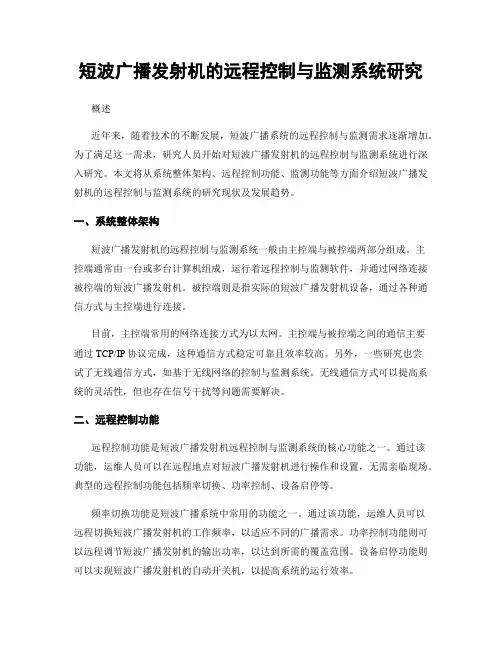

短波广播发射机的远程控制与监测系统研究概述近年来，随着技术的不断发展，短波广播系统的远程控制与监测需求逐渐增加。
为了满足这一需求，研究人员开始对短波广播发射机的远程控制与监测系统进行深入研究。
本文将从系统整体架构、远程控制功能、监测功能等方面介绍短波广播发射机的远程控制与监测系统的研究现状及发展趋势。
一、系统整体架构短波广播发射机的远程控制与监测系统一般由主控端与被控端两部分组成。
主控端通常由一台或多台计算机组成，运行着远程控制与监测软件，并通过网络连接被控端的短波广播发射机。
被控端则是指实际的短波广播发射机设备，通过各种通信方式与主控端进行连接。
目前，主控端常用的网络连接方式为以太网。
主控端与被控端之间的通信主要通过TCP/IP协议完成，这种通信方式稳定可靠且效率较高。
另外，一些研究也尝试了无线通信方式，如基于无线网络的控制与监测系统。
无线通信方式可以提高系统的灵活性，但也存在信号干扰等问题需要解决。
二、远程控制功能远程控制功能是短波广播发射机远程控制与监测系统的核心功能之一。
通过该功能，运维人员可以在远程地点对短波广播发射机进行操作和设置，无需亲临现场。
典型的远程控制功能包括频率切换、功率控制、设备启停等。
频率切换功能是短波广播系统中常用的功能之一。
通过该功能，运维人员可以远程切换短波广播发射机的工作频率，以适应不同的广播需求。
功率控制功能则可以远程调节短波广播发射机的输出功率，以达到所需的覆盖范围。
设备启停功能则可以实现短波广播发射机的自动开关机，以提高系统的运行效率。
三、监测功能监测功能是对短波广播发射机远程控制与监测系统的另一个重要要求。
通过监测功能，运维人员可以在远程地点实时获取短波广播发射机的工作状态、参数和性能指标，以便进行实时的故障分析和性能优化。
典型的监测功能包括：工作状态监测、参数监测和性能指标监测。
工作状态监测主要是监测短波广播发射机的开/关机状态、设备连接状态等。
参数监测则主要是监测短波广播发射机的频率、功率、工作温度等各项参数。

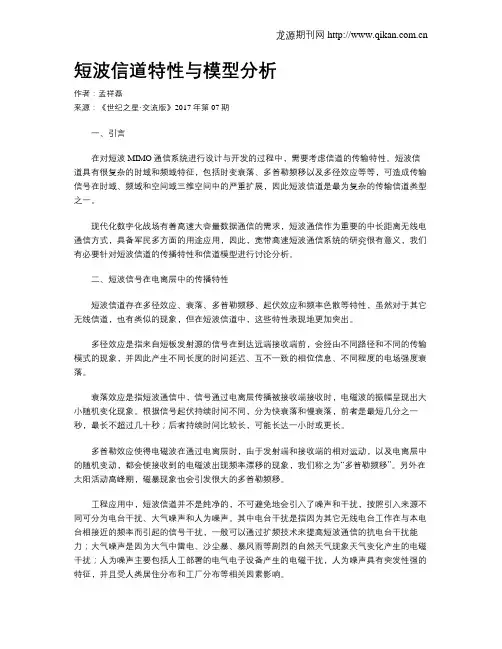

短波信道特性与模型分析作者：孟祥磊来源：《世纪之星·交流版》2017年第07期一、引言在对短波MIMO通信系统进行设计与开发的过程中，需要考虑信道的传输特性。
短波信道具有很复杂的时域和频域特征，包括时变衰落、多普勒频移以及多径效应等等，可造成传输信号在时域、频域和空间域三维空间中的严重扩展，因此短波信道是最为复杂的传输信道类型之一。
现代化数字化战场有着高速大容量数据通信的需求，短波通信作为重要的中长距离无线电通信方式，具备军民多方面的用途应用，因此，宽带高速短波通信系统的研究很有意义，我们有必要针对短波信道的传播特性和信道模型进行讨论分析。
二、短波信号在电离层中的传播特性短波信道存在多径效应、衰落、多普勒频移、起伏效应和频率色散等特性，虽然对于其它无线信道，也有类似的现象，但在短波信道中，这些特性表现地更加突出。
多径效应是指来自短板发射源的信号在到达远端接收端前，会经由不同路径和不同的传输模式的现象，并因此产生不同长度的时间延迟、互不一致的相位信息、不同程度的电场强度衰落。
衰落效应是指短波通信中，信号通过电离层传播被接收端接收时，电磁波的振幅呈现出大小随机变化现象。
根据信号起伏持续时间不同，分为快衰落和慢衰落，前者是最短几分之一秒，最长不超过几十秒；后者持续时间比较长，可能长达一小时或更长。
多普勒效应使得电磁波在通过电离层时，由于发射端和接收端的相对运动，以及电离层中的随机变动，都会使接收到的电磁波出现频率漂移的现象，我们称之为“多普勒频移”。
另外在太阳活动高峰期，磁暴现象也会引发很大的多普勒频移。
工程应用中，短波信道并不是纯净的，不可避免地会引入了噪声和干扰，按照引入来源不同可分为电台干扰、大气噪声和人为噪声。
其中电台干扰是指因为其它无线电台工作在与本电台相接近的频率而引起的信号干扰，一般可以通过扩频技术来提高短波通信的抗电台干扰能力；大气噪声是因为大气中雷电、沙尘暴、暴风雨等剧烈的自然天气现象天气变化产生的电磁干扰；人为噪声主要包括人工部署的电气电子设备产生的电磁干扰，人为噪声具有突发性强的特征，并且受人类居住分布和工厂分布等相关因素影响。

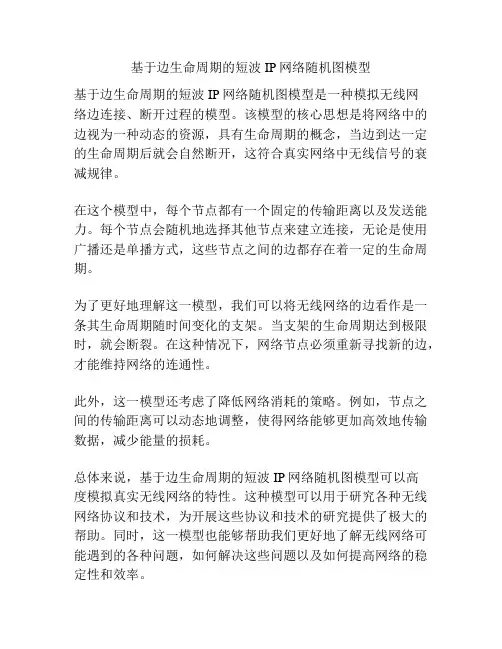

基于边生命周期的短波IP网络随机图模型
基于边生命周期的短波IP网络随机图模型是一种模拟无线网
络边连接、断开过程的模型。
该模型的核心思想是将网络中的边视为一种动态的资源，具有生命周期的概念，当边到达一定的生命周期后就会自然断开，这符合真实网络中无线信号的衰减规律。
在这个模型中，每个节点都有一个固定的传输距离以及发送能力。
每个节点会随机地选择其他节点来建立连接，无论是使用广播还是单播方式，这些节点之间的边都存在着一定的生命周期。
为了更好地理解这一模型，我们可以将无线网络的边看作是一条其生命周期随时间变化的支架。
当支架的生命周期达到极限时，就会断裂。
在这种情况下，网络节点必须重新寻找新的边，才能维持网络的连通性。
此外，这一模型还考虑了降低网络消耗的策略。
例如，节点之间的传输距离可以动态地调整，使得网络能够更加高效地传输数据，减少能量的损耗。
总体来说，基于边生命周期的短波IP网络随机图模型可以高
度模拟真实无线网络的特性。
这种模型可以用于研究各种无线网络协议和技术，为开展这些协议和技术的研究提供了极大的帮助。
同时，这一模型也能够帮助我们更好地了解无线网络可能遇到的各种问题，如何解决这些问题以及如何提高网络的稳定性和效率。
