**大厦工程 土方开挖及深基坑支护工程专项施工方案

目 录

第一章 编制依据1、《危险性较大的分部分项工程安全管理办法》建质【2009】87号文件

2、核工业金华工程勘察院提供的**大厦工程勘察报告

3、核工业金华工程勘察院提供的**大厦工程基坑支护设计方案

4、设计单位提供的总平面图

5、《复合土钉墙基坑支护技术规范》（GB 50739-2011）

6、《建筑基坑支护技术规程》（JGJ 120-2012）

7、《建筑基坑工程技术规程》（DB33/T1096-2014）

8、《建筑边坡工程技术规范》（GB 50330-2002）

9、《基坑土钉支护技术规程》（CECS 96：97）

10、《建筑桩基技术规范》（JGJ 94-2008）

11、《锚杆喷射混凝土支护技术规范》（GB 50086-2001）

12、《混凝土结构工程施工质量验收规范》（GB 50204-2002）(2011版)

13、《建筑地基基础工程施工质量验收规范》（GB 50202-2002）

14、《建筑基坑工程监测技术规范》（GB 50497-2009）

15、《建筑施工安全检查标准》（JGJ59-2011）

16、《浙江省建筑施工安全标准化管理规定》

17、其他相关的设计及施工验收规范规程

第二章 工程概况

一、工程基本情况

工程名称：**大厦

建设单位：**市**地置业有限公司

建设地点：**大厦，位于***路与**街交叉口东南侧

- 1 -**大厦工程 土方开挖及深基坑支护工程专项施工方案

施工单位：**建设集团有限公司

工程规划总用地面积11109㎡，总建筑面积44470.9 ㎡，地上总建筑面积约

27772.5㎡，地下建筑面积16698.4㎡。工程由1幢15F办公楼、1幢2~8F公寓（2层

为A区商业裙楼）及1幢3F的B区商业楼组成，场地下部均有2层地下室。拟建建筑物性质一览表

建筑物名称层数结构类型基础形式地基基础设计等级基础埋深（m）预估荷载（kN/m）预估最大单柱荷载（KN）设计地面标高（m）地下室底板高程（m）容许沉降（mm）/相对倾斜有无地下室

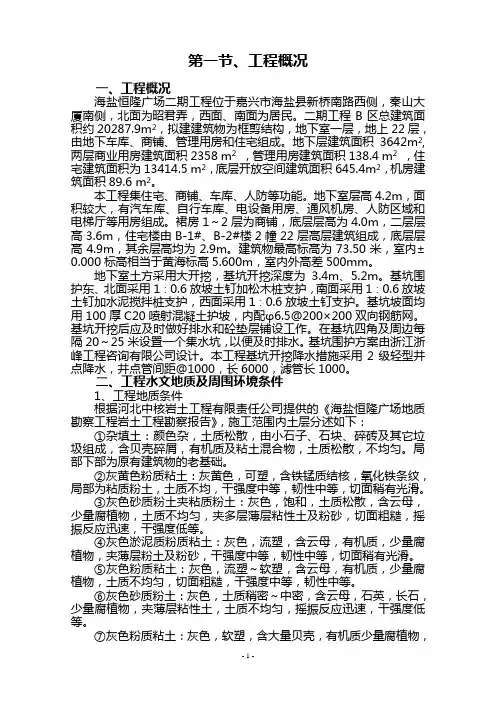

- 1 - 第一节、工程概况

一、工程概况

海盐恒隆广场二期工程位于嘉兴市海盐县新桥南路西侧，秦山大厦南侧，北面为昭君弄，西面、南面为居民。二期工程B区总建筑面积约20287.9m2，拟建建筑物为框剪结构，地下室一层，地上22层，由地下车库、商铺、管理用房和住宅组成。地下层建筑面积3642m2,两层商业用房建筑面积2358 m2 ，管理用房建筑面积138.4 m2 ，住宅建筑面积为13414.5 m2，底层开放空间建筑面积645.4m2，机房建筑面积89.6 m2。

本工程集住宅、商铺、车库、人防等功能。地下室层高4.2m，面积较大，有汽车库、自行车库、电设备用房、通风机房、人防区域和电梯厅等用房组成。裙房1～2层为商铺，底层层高为4.0m，二层层高3.6m，住宅楼由B-1#、B-2#楼2幢22层高层建筑组成，底层层高4.9m，其余层高均为2.9m。建筑物最高标高为73.50米，室内±0.000标高相当于黄海标高5.600m，室内外高差500mm。

地下室土方采用大开挖，基坑开挖深度为3.4m、5.2m。基坑围护东、北面采用1∶0.6放坡土钉加松木桩支护，南面采用1∶0.6放坡土钉加水泥搅拌桩支护，西面采用1∶0.6放坡土钉支护。基坑坡面均用100厚C20喷射混凝土护坡，内配φ6.5＠200×200双向钢筋网。基坑开挖后应及时做好排水和砼垫层铺设工作。在基坑四角及周边每隔20～25米设置一个集水坑，以便及时排水。基坑围护方案由浙江浙峰工程咨询有限公司设计。本工程基坑开挖降水措施采用2级轻型井点降水，井点管间距＠1000，长6000，滤管长1000。

二、工程水文地质及周围环境条件

1、工程地质条件

根据河北中核岩土工程有限责任公司提供的《海盐恒隆广场地质勘察工程岩土工程勘察报告》，施工范围内土层分述如下：

①杂填土：颜色杂，土质松散，由小石子、石块、碎砖及其它垃圾组成，含贝壳碎屑，有机质及粘土混合物，土质松散，不均匀。局部下部为原有建筑物的老基础。

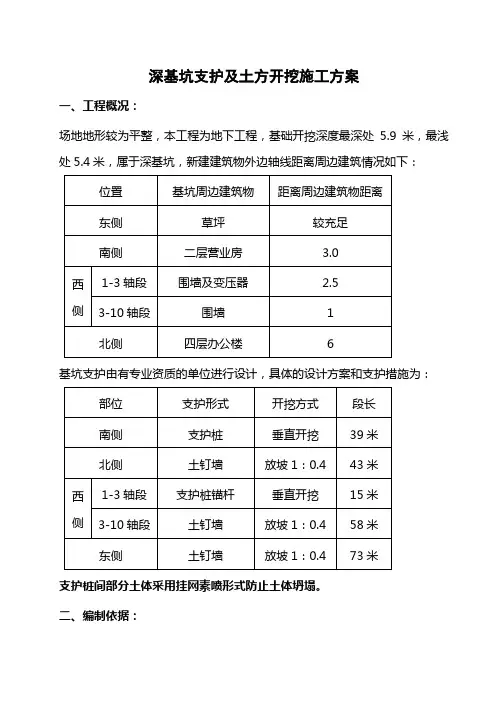

深基坑支护及土方开挖施工方案

一、工程概况：

场地地形较为平整，本工程为地下工程，基础开挖深度最深处5.9米，最浅处5.4米，属于深基坑，新建建筑物外边轴线距离周边建筑情况如下：

位置 基坑周边建筑物 距离周边建筑物距离

东侧 草坪 较充足

南侧 二层营业房 3.0

西侧 1-3轴段 围墙及变压器 2.5

3-10轴段 围墙 1

北侧 四层办公楼 6

基坑支护由有专业资质的单位进行设计，具体的设计方案和支护措施为：

部位 支护形式 开挖方式 段长

南侧 支护桩 垂直开挖 39米

北侧 土钉墙 放坡1：0.4 43米

西侧 1-3轴段 支护桩锚杆 垂直开挖 15米

3-10轴段 土钉墙 放坡1：0.4 58米

东侧 土钉墙 放坡1：0.4 73米

支护桩间部分土体采用挂网素喷形式防止土体坍塌。

二、编制依据：

1.深基坑支护设计方案

2.《建筑深基坑支护技术规程》

3.《建筑边坡工程技术规范》

4.《建筑桩基技术规范》

5.《建筑地基与基础工程施工质量验收标准》

6.建筑工程施工工艺标准相关要求

三、施工方案：

（一）支护桩施工方案：

1.支护桩为两种，其中○1轴线外侧支护桩设计为悬臂桩，桩深9米左右，桩距为2米，桩径为0.8米，埋深4米，桩顶用贯梁连接。○F轴外侧部分采用支护桩、预应力锚杆配合的简支桩进行支护，桩径与桩深同○1轴，桩距为1.8米。

2.作业条件

2.1各周边定位线已经确定，支护设计方案图纸已经完善，现场具备施工条件。

2.2参照本市本工程周边桩基施工情况确定的井壁钢筋配置，并且钢筋已经到位。

2.3桩孔开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。

2.4熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。

2.5按基础平面图，设置桩位轴线、定位点；桩孔四周洒灰线，测定高程水准点。放线工序完成后，办理验收手续。
