单级制冷系统的工作原理

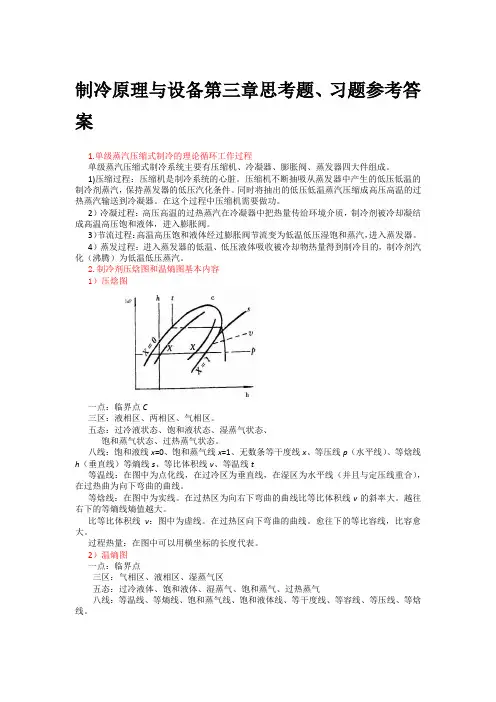

制冷原理与设备第三章思考题、习题参考答案1.单级蒸汽压缩式制冷的理论循环工作过程单级蒸汽压缩式制冷系统主要有压缩机、冷凝器、膨胀阀、蒸发器四大件组成。

1)压缩过程：压缩机是制冷系统的心脏。

压缩机不断抽吸从蒸发器中产生的低压低温的制冷剂蒸汽，保持蒸发器的低压汽化条件。

同时将抽出的低压低温蒸汽压缩成高压高温的过热蒸汽输送到冷凝器。

在这个过程中压缩机需要做功。

2）冷凝过程：高压高温的过热蒸汽在冷凝器中把热量传给环境介质，制冷剂被冷却凝结成高温高压饱和液体，进入膨胀阀。

3）节流过程：高温高压饱和液体经过膨胀阀节流变为低温低压湿饱和蒸汽，进入蒸发器。

4）蒸发过程：进入蒸发器的低温、低压液体吸收被冷却物热量得到制冷目的，制冷剂汽化（沸腾）为低温低压蒸汽。

2.制冷剂压焓图和温熵图基本内容1）压焓图一点：临界点C三区：液相区、两相区、气相区。

五态：过冷液状态、饱和液状态、湿蒸气状态、饱和蒸气状态、过热蒸气状态。

八线：饱和液线x=0、饱和蒸气线x=1、无数条等干度线x、等压线p（水平线）、等焓线h（垂直线）等熵线s、等比体积线v、等温线t等温线：在图中为点化线，在过冷区为垂直线，在湿区为水平线（并且与定压线重合），在过热曲为向下弯曲的曲线。

等焓线：在图中为实线。

在过热区为向右下弯曲的曲线比等比体积线v的斜率大。

越往右下的等熵线熵值越大。

比等比体积线v：图中为虚线。

在过热区向下弯曲的曲线。

愈往下的等比容线，比容愈大。

过程热量：在图中可以用横坐标的长度代表。

2）温熵图一点：临界点三区：气相区、液相区、湿蒸气区五态：过冷液体、饱和液体、湿蒸气、饱和蒸气、过热蒸气八线：等温线、等熵线、饱和蒸气线、饱和液体线、等干度线、等容线、等压线、等焓线。

①饱和液体线X=0：由于过冷液体线密集在X=0线附近，所以饱和液体表示两种状态：过冷液体和饱和液体。

②等压线：在过冷区为向右下方弯曲的曲线，在湿区为水平线和等温线重合；在过热区为向右上方弯曲的曲线。

制冷系统的工作原理制冷系统是一种能够将热量从一个地方转移到另一个地方的系统，它在我们日常生活中扮演着非常重要的角色。

无论是家用冰箱、空调还是工业生产中的冷冻设备，都需要制冷系统来实现其制冷功能。

那么，制冷系统的工作原理是什么呢？下面我们来详细了解一下。

首先，制冷系统的核心部件是压缩机。

压缩机通过压缩制冷剂，使其温度和压力升高，然后将高温高压的制冷剂输送到冷凝器中。

在冷凝器中，制冷剂释放热量，从而变成高压液体。

接下来，高压液体制冷剂经过节流阀的调节，压力降低，温度下降，变成低温低压的液体。

这时，制冷剂进入蒸发器，在蒸发器中吸收外界的热量，从而蒸发成为低温低压的蒸汽。

这些过程中，制冷剂的温度和压力不断变化，从而实现了热量的转移和降温效果。

除了压缩机、冷凝器、节流阀和蒸发器外，制冷系统还包括了一些其他重要的部件，比如蒸发器风扇、冷凝器风扇、冷凝器散热片等。

这些部件的作用是协助制冷剂完成热量的传递和散热，从而保证制冷系统的正常工作。

总的来说，制冷系统的工作原理就是通过压缩、冷凝、蒸发等过程，使制冷剂在不同温度和压力下进行相变，从而吸收和释放热量，实现降温的效果。

这种工作原理不仅适用于家用冰箱和空调，也同样适用于工业制冷设备和商用冷藏柜。

在实际应用中，制冷系统的工作原理需要和控制系统、传感器等配合，才能实现精确的温度控制和能耗管理。

同时，制冷系统的设计和制造也需要考虑能效、环保、安全等因素，以满足不同场景下的需求。

总之，制冷系统的工作原理是一个复杂而又精密的过程，它通过不断的热量转移和相变，实现了我们日常生活中的冷藏、冷冻和空调等功能。

随着技术的不断进步和创新，相信制冷系统会在未来发展出更加高效和环保的新型产品，为人们的生活带来更多的便利和舒适。

二、相关知识
(1)单位质量制冷量
图4-3 压焓图
二、相关知识
(2)单位容积制冷量 (3)制冷剂质量流量 (4)单位理论功 (5)压缩机消耗的理论功率 (6)压缩机吸入的容积 (7)制冷系数 (8)单位冷凝器热负荷 (9)冷凝器热负荷 (10)热力完善度 解：根据工作温度查对应R134a、R22和R717各点的状态参数，列 于表4-1。
二、相关知识
(1)制冷压缩机的实际压缩过程 单级蒸气压缩式制冷循环中通常 采用的压缩机有往复活塞式、滚动转子式、刮片式、涡旋式、螺 杆式和离心式等。 1)在实际吸气过程中，制冷剂蒸气通过吸气管道、吸气阀件时有 摩阻压降，使得进入压缩气缸中的制冷剂蒸气压力低于系统的蒸 发压力。 2)实际压缩过程不是等熵过程，也不是绝对的绝热过程。 3)在实际排气过程中，对于活塞式制冷机而言，只有当实际排气 压力高于冷凝压力时，才能开启排气阀件，制冷剂通过排气阀件 时有节流压降。 4)制冷剂会通过制冷机内部部件的间隙由高压部位向低压部位泄 漏，且制冷压缩机余隙的存在会造成实际输气量的减少。
二、相关知识
② 为了保护制冷压缩机不走“湿冲程”(制冷压缩机吸入了制冷剂 液体称为“湿冲程”)，设计时人为地增加了过热过程。 ③ 蒸发器与制冷压缩机之间的连接管道吸取外界环境的热量而过 热，属有害过热。 ④ 蒸发器与制冷压缩机之间的连接管道吸取被冷却对象的热量而 过热，属有效过热。 ⑤ 制冷系统中设置了回热器，属有害过热，但有过冷过程伴随。 ⑥ 半封闭、全封闭制冷压缩机中，制冷压缩机吸气需要冷却电动 机而过热，属有害过热。
二、相关知识
图4-5 理论循环与过热循环的lgp-h图
3)回热对制冷循环性能的影响。
二、相关知识
图4-������ 6 单级蒸气压缩式制冷回热循环系统图 1—压缩机 2—热交换器(回热器) 3—蒸发器 4—膨胀阀 5—冷凝器

冷冻机工作原理冷冻机工作原理1.单级制冷循环系统单级制冷机是应用比较广泛的一类制冷机，它可以应用于制冰、空调、食品冷藏及工业生产过程等方面。

单级制冷循环是指制冷剂在制冷系统内相继经过压缩、冷凝、节流、蒸发四个过程，便完成了单级制冷机的循环，即达到了制冷的目的。

制冷系统由蒸发器、单级压缩机、油分离器、冷凝器、贮氨器、氨液分离器、节流阀及其它附属设备等组成，相互间通过管子联接成一个封闭系统。

其中，蒸发器是输送冷量的设备，液态制冷剂蒸发后吸收被冷却物体的热量实现制冷；压缩机是系统的心脏，起着吸入、压缩、输送制冷剂蒸汽的作用；油分离器用于沉降分离压缩后的制冷剂蒸汽中的油；冷凝器将压缩机排出的高温制冷剂蒸汽冷凝成为饱和液体；贮氨器用来贮存冷凝器里冷凝的制冷剂氨液，调节冷凝器和蒸发器之间制冷剂氨液的供需关系；氨液分离器是氨重力供液系统中的重要附属设备；节流阀对制冷剂起节流降压作用同时控制和调节流入蒸发器中制冷剂液体的流量，并将系统分为高压侧和低压侧两部分。

单级流程示意图相关图片2.双级制冷循环系统双级制冷循环是在单级制冷循环的基础上发展起来的，其压缩过程分两个阶段进行，来自蒸发器的制冷剂蒸汽先进入低压级汽缸压缩到中间压力，经过中间冷却后再进入高压级汽缸，压缩到冷凝压力进入冷凝器中。

一般蒸发温度在-25℃~-50℃时，应采用双级压缩机进行制冷。

制冷系统由蒸发器、双级压缩机、油分离器、冷凝器、中间冷却器、贮氨器、氨液分离器、节流阀及其它附属设备等组成，相互间通过管子联接成一个封闭系统。

其中，中间冷却器利用少量液态制冷工质在中间压力下汽化吸热，使低压级排出的过热蒸汽得到冷却，降低高压级的吸气温度，同时还使高压液态制冷工质得到冷却。

双级流程示意图相关图片:3.蒸发式冷凝器运行原理进入冷凝盘管的高温气态制冷剂通过盘管壁与盘管外侧喷淋水和空气进行热交换，制冷剂气体的温度随着在管内的时间加长而下降，由气态逐渐变成液态。

用风机超强风力，使喷淋水充分覆盖在盘管外表面上，从而提高了换热效率。
