首采区设计说明书

普定县兴源煤矿首采区地质说明书二O一一年五月一日通知书因矿井急需编制首采区设计，地质人员需在三个月之内提供首采区地质说明书。

特此通知通知工程师签字：年月日接到通知地质人员签字：年月日首采地质说明书一、采区范围井田划分为二个水平，三个采区。

三条井筒掘到+1510m标高后掘进井底车场、绕道、水泵房、中央变电所、主、副水仓，再掘进+1510石门依次揭穿14#、13#、12#煤层，沿12#煤层布置运输大巷，再沿走向布置运输巷、回风巷、联络巷形成通风、运输系统。

首采工作面布置在12号煤层中，条带式开采，首采面己布置完成，首采区走向长1400米，倾斜长102米，倾角23度，开采12#、13#、14#煤层，先开采上分层12#煤层。

二、相邻采区实际揭露地质水文地质概况采区内水系不发育，无大的地表水体。

该区地表主要为大气降水。

故地表水对矿山的采掘活动没有大的影响。

但受开采、地下采空区塌陷带及裂隙带影响，暴雨季节，地表水流将通过长兴组（P3c）向地下矿井充水，从而成为地下矿井间接充水水源，开采中应引起重视，特别是暴雨季节。

根据矿区周边现已停采老硐涌水量的调查，在整个开采过程中未出现矿坑突水、淹井等现象，但矿坑内有少量积水。

其中，坑道内裂隙较发育地段的涌水量相应较大，而上山坑道积水多被下山坑道袭夺，一般处于干燥状态。

下山坑道常有积水，对矿山建设来说矿床排水是开采中的主要问题，故应注意随着开采范围的扩大和开采深度的深，矿坑内的涌水量会逐渐增大。

三、勘探钻孔情况首采区范围内控制钻孔每200米一个，钻孔见煤稳定，煤层厚度变化小，钻孔内遇到煤层时无裂隙水。

四、地质构造1、区域地质概况区域地层出露有二叠系（P）、三叠系（T）、第四系（Q）。

区域地层见表1-3-1。

表1-4-1 区域地层简表2、矿区地质特征及煤层特征（一）地层区内出露地层有二叠系峨眉山玄武岩（P3β）、龙潭组（P3l）、长兴组+大隆组（P3c+d）、三叠系大冶组（T1d）、及第四系（Q）。

XX矿业集团有限责任公司XX煤矿7500采区初步设计说明书XX矿业集团有限责任公司XX煤矿7500采区设计说明书目录前言 (1)第一章采区概况及地质特征 (2)第一节采区概况 (3)第二节地质特征及顶底板情况 (3)第三节地质构造 (7)第四节水文地质 (9)第五节储量 (12)第二章采区设计方案及巷道布置 (13)第一节采区设计依据 (13)第二节采区方案选择 (13)第三节采区巷道布置 (16)第四节巷道准备工程量 (17)第五节车场及硐室 (16)第三章采区生产能力及采煤方法 (18)第一节开采顺序 (18)第二节巷道施工 (18)第三节开采方法 (19)第四章采区生产系统 (20)第一节采区运输系统 (20)第二节采区排水系统 (20)第三节采区通迅、照明 (21)第四节供水及防尘 (21)第五节供风系统 (21)第六节通风系统 (22)第七节安全监测监控系统 (27)第五章采区装备及供电 (34)第一节运输提升设备 (34)第二节排水设备 (40)第三节掘进装备 (40)第四节回采工作面采煤方法及机械设备 (40)第五节采区供电 (40)第六章灾害预防与安全技术措施 (49)第一节预防顶板事故 (50)第二节预防水灾 (51)第三节预防火灾 (50)第四节预防瓦斯、煤尘事故 (51)第五节防火、防水注浆系统 (55)第六节安全检测系统 (55)第七章施工组织及主要技术经济指标 (56)前言XX煤矿位于XX煤田的西部，于1971年5月破土兴建，1978年建成投产。

该矿井原设计生产能力0.30Mt/a，采用一对立井开拓，生产水平-150m，服务年限71年。

矿井投产后，生产能力上升幅度较大。

对此，为有效地利用煤炭资源，延长矿井的服务年限，1984年山东煤炭工业管理局以(84)鲁煤基字第58号文批准，将荣庄(西十)井田F7断层以东划归XX煤矿开采，井田面积由此扩大到15.8km2。

为提高矿井的技术装备水平，解决设备落后、老化的问题，全面提高矿井的经济效益，1986年山东煤炭工业管理局以(86)鲁煤基字第22号文确定：矿井扩建规模至0.90Mt/a。

XXX煤矿采区设计说明书目录第一章矿井基本概况 (1)一、交通位置 (1)二、矿区范围 (1)三、水文地质特征 (1)四、煤层顶底板 (7)五、瓦斯、煤尘、煤层的自燃倾向性、冲击地压及地温 (7)六、煤层赋存情况 (8)七、矿井储量 (9)八、地质构造情况 (10)第二章矿井新采区开拓情况 (11)一、矿山井筒及开采现状 (11)二、采区开采规划 (11)三、新采区各项指标规定 (12)四、采区及巷道布置 (12)五、采区及矿井运输 (12)第三章采区生产组织方案 (12)一、总体指导思想 (12)二、采煤方法和生产工艺的选择 (13)三、采高的确定 (13)四、采煤工艺 (13)五、安全管理技术措施 (14)第四章发生重大事故时的应急预案 (29)一、一般救灾原则、程序、方法： (29)二、灾害的汇报 (30)三、处理灾害的一般规定 (31)四、灾害事故的防范措施 (32)五、常见灾害预防措施 (33)六、发生灾害事故的处理方法和措施 (36)七、采掘工作面避灾路线说明 (39)采区设计说明书第一章矿井基本概况一、交通位置XXX煤矿位于富源县城东北方向，处于三井田南部外围，隶属村委会，始建于1983年，1984年11月投产。

地理坐标:东经104°21′16″～104°21′57″，北纬25°47′56″～25°48′17″。

距XXX 城直线距离为25公里，至XX 火车站37公里，至XX 电厂73公里，区域内通讯、交通十分方便。

二、矿区范围XX 煤矿矿井现有合法井口一对，主井开口标高2060米，设斜井穿揭各可采煤层，再沿各煤层掘煤层运输巷，开采时，按自上而下、由远而近的回采方法进行采掘。

矿区经近几年逐步揭露，煤层赋存条件较好，各煤层倾角均在8°～20°。

各煤层煤质特征属中灰～高灰煤，特低硫煤,中～高挥发分煤。

主井口坐标（西安80）为：X=2854775，Y=35435859，Z=2060；风井坐标为：X=2855115，Y=35435536，Z=2112。

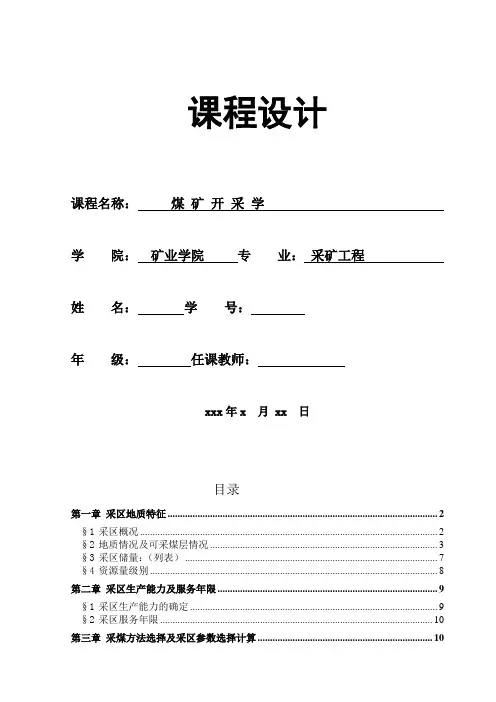

课程设计课程名称：煤矿开采学学院：矿业学院专业：采矿工程姓名：学号：年级：任课教师：xxx年x 月 xx 日目录第一章采区地质特征 (2)§1采区概况 (2)§2地质情况及可采煤层情况 (3)§3采区储量：（列表） (7)§4资源量级别 (8)第二章采区生产能力及服务年限 (9)§1采区生产能力的确定 (9)§2采区服务年限 (10)第三章采煤方法选择及采区参数选择计算 (10)§1采煤方法选择 (10)§2采区（或盘区、分区）参数选择计算 (10)第四章采区巷道布置 (11)§1采区巷道布置方案的选择 (11)§2采区生产系统综述 (11)§3采区回采工作面配备和生产能力验算 (12)§4开采顺序 (12)§5采区准备工作及组织 (13)第五章回采工艺 (13)§1设计回采工作面概况 (13)§2回采工艺的确定 (13)§3循环方式、作业形式的选择及循环图表的编制 (15)第六章采区设计概算及工作面成本计算 (15)§1采区概算 (15)§2工作面直接成本 (17)§3采区主要技术经济指示表 (17)第一章采区地质特征§1 采区概况采区位于贵州黔北南部黔北镇、大山镇及忠义乡境内的黔北煤田内，采区北部以煤层露头为界，东面以井田边界为界，西面以F13断层为界。

本区含煤地层为上二叠统龙潭组(P2l)，属海陆交互相沉积，厚88～136m，一般厚110m，主要由细砂岩、粉砂岩、泥岩夹泥灰岩、菱铁质灰岩及煤层组成。

富含动、植物化石。

含煤12～15层，至上而下以1、2……15等命名。

煤层总厚10.5m，含煤率为5.9%，含可采煤层两层，可采煤层总厚8.8m，可采含煤率为3.6%。

根据岩性组合特征及含煤情况将煤组划分为上、下两段，上段含煤程度较高，含煤6～9层，其中9号为可采煤层，其余均为不可采煤层，其层位、厚度均不太稳定，时有尖灭现象，对比较困难；下段含煤层度较低，含煤3～5层。
