凝汽器钛管泄漏事件

凝汽器管束漏泄原因分析及处理[ 摘要] 某电厂凝汽器管束频繁泄漏，且日趋严重；表现为机组运行时，凝结水导电度严重超标。

根据这一难题，结合现场实际，从管束本身质量存在问题、管束安装时出现问题；管束镀膜质量问题；凝汽器安装时出现问题等导致凝汽器管束发生泄漏的几种原因进行阐述、分析，解析其判断方法；并针对其泄漏的原因做出相应的检修处理方案和运行中所应采取的适当的措施。

通过一系列整改措施从根本上解决了凝汽器管束的频繁漏泄问题。

[ 关键词] 凝汽器、管束、漏泄AbstractThe condenser piping of power plant frequently leaks, and the situation is more and more serious. Therefore, when the set is operating, the electric conductivity of condensed water exceeds standard badly. According to this problem, and combining with the actual, we discuss, analysis and judge the causes leading to the leakage from following aspects: problems with the pipelines and its installation; piping bundle coating quality problem; problems with the installation of condenser. And making corresponding maintenance scheme and appropriate measures should be taken during operation according to its various leakage reasons. As a result, through a series of reforming measures, we fundamentally solve the frequent leakage problem with condenser piping.Keywords: condenser, piping bundle, leakage0 引言凝汽器是使驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。

空分凝汽器泄漏原因分析摘要：空分装置开工运行出现多次因凝汽器管束漏海水，导致电导率超标，紧急停车检修。

为此组织研究凝汽器泄漏分析，制定凝汽器泄漏处理办法，降低或避免凝汽器泄漏对空分装置生产影响。

关键词：凝汽器泄露凝液超标1.概述某石化公司自2019年8月开工运行以来空分装置出现多次因凝汽器管束漏海水，导致电导率超标，紧急停车检修。

凝汽器漏海水问题严重影响空分装置长期稳定运行。

2019年11月17日 #1凝汽器热井液位上升，热井冷凝液取样分析，确认凝汽器存在泄漏，凝汽器开人孔查漏，堵管1根。

2020年8月26日 #1凝汽器电导率超标，凝汽器单侧运行，开人孔堵漏，累计堵管10根。

2021年2月5日 #2凝汽器电导率超标，机组停机查漏，堵管4根。

2021年3月11日 #4凝汽器电导率超标，机组停机查漏，堵管2根。

2021年7月16日 #3凝汽器电导率超标，凝汽器单侧隔离查漏，堵管1根。

2021年12月31日 #4凝汽器电导率超标，凝汽器单侧隔离查漏，堵管1根。

1.原因分析(1)四套凝汽器管束拔管情况及分析2021年7月11日4#凝汽器拔管1根，管束表面明显冲刷腐蚀痕迹，对凝汽器内部检查，发现凝汽器疏水膨胀箱上侧挡板掉落。

另外，凝汽器内侧膨胀节护板大面积脱落。

泄漏原因分析：疏水膨胀箱气侧挡板掉落，导致蒸汽直接喷射到管束表面，引起管束表面冲刷腐蚀而泄漏。

结论：凝汽器管束泄漏为设备制造质量问题。

1)凝汽器疏水膨胀箱挡板掉落2)凝汽器管束冲刷腐蚀3)凝汽器内侧膨胀节护板掉落2021年11月5日3#凝汽器拔管1根，管壁发现直径约1mm小孔缺陷。

另外，凝汽器内侧膨胀节护板大面积脱落。

泄漏原因分析：小孔缺陷位置在靠近北侧管板约60mm处，确认缺陷与制造胀管施工无关。

管壁外表面无光滑无缺陷，管壁内侧有明显剥落状缺陷，在缺陷最薄处管束发生泄漏。

该管为直缝焊接管，缺陷位置不在焊缝处，分析管壁缺陷原因为管束母材夹层缺陷引起。

腐蚀与控制凝汽器钛管的腐蚀与防护范圣平(广东电网公司电力科学研究院广东广州510600)摘要随着电力工业迅速发展，高效、低耗、大容量、高参数的火力发电机组陆续在沿海地区新建投产，如何防止和及时消除凝汽器钛管泄漏，已成为海滨电厂不可忽视的问题。

文章从设计制造、储运和安装、运行维护及定期检修四个方面提出了如何防止和及时消除凝汽器钛管泄漏，保证机组安全稳定运行，旨在为使用钛管的电厂提供借鉴和参考。

关键词凝汽器钛管泄漏防护0前言近几年来，随着电力工业迅速发展，高效、低耗、大容量、高参数的火力发电机组陆续在沿海地区新建投产。

这些机组凝汽器冷却水基本上采用海水冷却，凝汽器内管材为钛管，由于多种因素，钛管漏泄现象时有发生，我省台山电厂、汕尾电厂、珠海电厂、惠来电厂、潮州三百门电厂在机组启动后，168小时试运前都曾发生过泄漏。

机组正常运行中，惠来电厂、台山电厂等单位也出现过钛管泄漏，严重地影响着机组安全经济运行。

如何防止和及时消除凝汽器钛管泄漏，已成为目前海滨电厂不可忽视的问题。

针对以上问题，笔者从设计上、储运和安装、运行维护及检修四个方面进行分析，提出了钛管使用中需要注意的事项。

1设计中的腐蚀与防护1．1防腐蚀设计：管板应选用钛板或碳钢板，外侧包覆簿钛板(0．3～O．5mm)组成的复合管板。

钛管经过胀管，翻边后直接与钛板焊接。

对碳钢水室进行衬胶处理，对凝汽器进行阴板保护。

1．2钛管的传热系数选择：火力发电厂钛管壁厚常选0．5mm，核电厂常选0．7mm，传热系数可过到2900"-"3000W／emz·蚰。

1．3减少钛管的振动：适当减少支撑板的间距，一般以700"-'800mm为宜。

1．4钛管的防冲击：应注意避免补给水，疏水和辅助蒸汽的直接冲击到钛管上，防冲击挡板一定要牢固可靠lIJ。

2储运和安装中的腐蚀与防护2．1钛管在出厂时大多用木箱包装，在用钉子钉木箱时，如果不小心可能损伤箱内的钛管。

凝汽器不锈钢冷却管泄漏故障分析与处理
故障现象：凝结水水质硬度高超标。

原因分析：
1)、凝汽器不锈钢冷却管汽水冲蚀
2)、凝汽器不锈钢冷却管化学腐蚀
3)、机械本身损伤
4)、不锈钢管口渗漏
5)、凝汽器管板焊缝泄漏
处理方法：在不停机时，进行半侧检漏。

关闭凝汽器一侧循环水进出口阀门并将水放掉。

打开水室人孔，进入人孔后用点燃的蜡烛靠近不锈钢管板胀口处，逐一查找漏点，如果在胀口处火焰被吸进去，则说明此根管泄漏。

然后用加工好的锥形铜堵将两侧不锈钢管封堵好。

并将所有的焊缝进行找漏，有泄漏处则进行补焊。

处理后的效果：凝结水水质达到合格水平，
安全防范措施：
1)、工作时严格按照安全、技术措施执行，做好隔离通风工作。

2)、工作时应有专人监护，工作人数不少于3人。

3)、做好防腐层和循环水的化学监督。

核电站凝汽器传热管泄漏原因及监督优化摘要：凝汽器作为电站汽轮机组中热交换的重要设备，传热管破损导致的泄漏是凝汽器主要的故障模式，一旦发生泄漏将严重影响机组的可靠运行，增加凝结水经处理系统的负担，并对蒸汽发生器造成损害。

本文以某电站发生凝汽器传热管泄漏事件为切入点，通过设计、安装和运行等多个方面的分析，和国内类似事件的调查，提出了一些可能造成传热管泄漏的原因，并根据电站运行经验提出了监督优化的建议。

关键词：凝汽器；传热管泄漏；隔热罩Abstract: The condenser is an important equipment for heat exchange in the steam turbine unit of the power station. The leakage caused by the damage of the heat transfer tube is the main failure mode of the condenser. Once the leakage occurs, it will seriously affect the reliable operation of the unit, increase the burden of the condensate treatment system, and cause damage to the steam generator. Taking the leakage of condenser heat transfer tube in a power station as the starting point, through the analysis of design, installation and operation and the investigation and analysis of similar events at home and abroad, this paper puts forward some possible causes of heat transfer tube leakage, and puts forward preventive measures according to the operation experience of the power station.Key words: Condenser; Leakage of heat transfer tube; Heat shield0引言目前，国内核电事业发展良好，成为清洁能源的重要代表之一，这和近年来国内核电的长期安全稳定运行是密切相关的。

设备管理与维修2021翼1（上）电厂机组凝结水氢电导钠含量超标原因及处理游友荣（福建晋江天然气发电有限公司，福建晋江302251）摘要：分析晋江燃气电厂4#机组凝结水氢电导率、钠超标问题，排查可能引起水质超标的原因，确定本次凝结水水质异常的原因为凝汽器钛管出现泄漏。

以中海水做为循环水的电厂，因海水水质含盐量高，在凝汽器出现泄漏时凝结水氢电导率和钠含量出现异常。

正确分析凝结水氢电导率变化，对监督凝汽器是否泄漏有重要意义。

关键词：凝结水；氢电导；钠含量；原因分析；处理中图分类号：TM621.7文献标识码：B DOI ：10.16621/ki.issn1001-0599.2021.01.170引言晋江燃气电厂建有4套9FA 燃气轮机联合循环发电机组，安装了4台LC85/N125-13.00/3.30/0.420/1.20型抽凝式汽轮机。

与其配套的N-9500-3型凝汽器采用单壳体、双分流、表面式结构，主要部件有凝汽器加长段、凝汽器上部、凝汽器下部、前水室、后水室及凝结水聚集器等。

主凝结区安装8474根直径为28.575mm伊0.5mm 、长11238mm 的钛管，1012根直径为28.575mm伊0.7mm 、长11238mm 的钛管安装在空冷区及顶部圆周段，管子两端胀接在管板上，借助中间管板支撑。

4#机组在正常启机过程出现凝汽器钛管泄漏事件，直接影响了机组安全运行。

1凝汽器钛管泄漏的危害凝结水是锅炉给水的主要组成部分，其水质直接影响锅炉的水质。

锅炉补充水采用化学除盐工艺，基本上能保证水汽的质量，但是当凝汽器钛管泄漏后冷却水将进入凝结水中，会导致凝结水水质恶化，进而影响给水水质。

而且还会通过减温水带入盐分，影响蒸汽品质，使炉水含盐量升高，造成锅炉腐蚀。

如果冷却水为海拧开油过滤器，放尽各管路内的润滑油后，换上新油过滤器；打开加油口，加入新润滑油，使油位在油标刻度中线；拧紧加油口螺栓，检查有无渗漏现象。

在使用过程中如果发现润滑油的油位线太低，则应及时停机补充新润滑油。

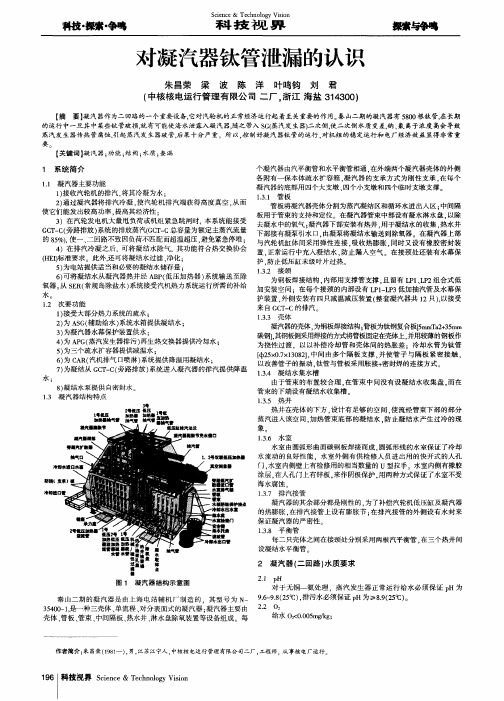

对凝汽器钛管泄漏的认识朱昌荣【摘要】凝汽器作为二回路的一个重要设备，它对汽轮机的正常经济运行起着至关重要的作用。

秦山二期的凝汽器有5800根钛管，在长期的运行中一旦其中某些钛管破损，就有可能使海水泄露入凝汽器，随之带入SG（蒸汽发生器）二次侧，使二次侧水质变差，钠、氯离子浓度高会导致蒸汽发生器传热管腐蚀，引起蒸汽发生器破管，后果十分严重。

所以，控制好凝汽器钛管的运行，对机组的稳定运行和电厂经济效益显得非常重要。

【关键词】凝汽器；功能；结构；水质；查漏1 系统简介1.1 凝汽器主要功能1）接收汽轮机的排汽，将其冷凝为水；2）通过凝汽器将排汽冷凝，使汽轮机排汽端获得高度真空，从而使它们能发出较高功率，提高其经济性；3）在汽轮发电机大量甩负荷或机组紧急跳闸时，本系统能接受GCT-C（旁路排放）系统的排放蒸汽（GCT-C总容量为额定主蒸汽流量的85%），使一、二回路不致因负荷不匹配而超温超压，避免紧急停堆；4）在排汽冷凝之后，可将凝结水除气，其功能符合热交换协会（HEI）标准要求。

此外，还可将凝结水过滤、净化；5）为电站提供适当和必要的凝结水储存量；6）可将凝结水从凝汽器热井经ABP（低压加热器）系统输送至除氧器。

从SER（常规岛除盐水）系统接受汽机热力系统运行所需的补给水。

1.2 次要功能1）接受大部分热力系统的疏水；2）为ASG（辅助给水）系统水箱提供凝结水；3）为凝汽器水幕保护装置供水；4）为APG（蒸汽发生器排污）再生热交换器提供冷却水；5）为三个疏水扩容器提供减温水；6）为CAR（汽机排气口喷淋）系统提供降温用凝结水；7）为凝结从GCT-C（旁路排放）系统进入凝汽器的排汽提供降温水；8）凝结水泵提供自密封水。

1.3 凝汽器结构特点秦山二期的凝汽器是由上海电站辅机厂制造的，其型号为N-35400-1，是一种三壳体、单流程、对分表面式的凝汽器；凝汽器主要由壳体、管板、管束、中间隔板、热水井、淋水盘除氧装置等设备组成。
