过套管瞬变电磁探测中微弱信号传输与采集处理方法

瞬变电磁法数据处理流程研究

利用瞬变电磁法对目标体进行探测，采集数据后，需将采集的数理进行一系列的处理之后才能进行相关的分析与应用，因此研究数据处理的流程是十分有必要的。

标签：瞬变电磁法；数据处理；流程

引言

利用瞬变电磁装置对目标进行勘探采集数据后，便要进行数据处理的工作了。在现阶段，由于处理解释的理论不成熟，仅仅停留在半定量半定性阶段，尽管现在有很多专家学者将地震的处理解释理论引进了瞬变电磁之中，但是总的来说还是有局限性的。（张国峰等，2008）因此对瞬变电磁数据处理的研究是很有必要的。

此次采用的瞬变电磁装置为大定源回线装置，发射回线：600m×600m，工作频率：6.25Hz，发射电流：16A。在此，以工程中取得数据为基础就处理的方法进行讨论。

1 数据处理流程

2 干扰校正处理

测区靠近高压线的数据受到电磁干扰影响，出现突变的极大或极小值，甚至会使局部数据整体变形、抬升或降低。在数据采集的时候采取多种措施减小干扰，如在接收线圈正上方2m处安放铁丝网防护，多次数据采集优选数据质量相对较好的数据，但少数测点仍然受到影响。

对于受到干扰的数据要进行校正，使其回归应有的变化规律。根据已知地质条件，采用多点圆滑及距离加权滤波的方法对受干扰数据进行处理，处理前后的效果对比如图2所示。其中图a）为受干扰原始数据断面图，从图中可以看出，数据发生了严重跳变，蓝色虚线为采集数据位于高压线边缘，其发射线框位于高压线底下，采集数据由于受到高压线电磁干扰，导致富水层位深度出现异常，即富水层位向上提升，红色虚线框内数据采集位于高压线底下，由于受到电磁干扰比较严重，引起数据突变，导致下部视电阻率比正常情况下要低。但是，总体来看，其电性在纵向上的变化趋势还是遵循“高——低——高”的变化趋势。

对于以上特征的数据，首先进行了预处理，其目的是将干扰排除，避免存在因为干扰造成的假异常。处理方法为：剔除极大、极小值，进行多点圆滑——滤波。对处理后的数据成图，如图b）所示，图中没有了突变点，数据变化较为均匀，为后期的资料分析解释提供了可信依据。

电磁感应瞬变记录与处理技术研究与优化

随着科学技术的进步，电磁感应瞬变记录与处理技术在各个领域得到了广泛应用。本文将探讨电磁感应瞬变记录与处理技术的研究与优化。

一、电磁感应瞬变记录技术

电磁感应瞬变记录技术是指通过记录电磁场的瞬时变化，获取有关电磁场分布和电磁辐射的信息。这项技术在科研、工程探测等领域有着广泛的应用，如地球物理勘探、军事侦察和地质灾害预警。

在电磁感应瞬变记录技术中，传感器的选择非常重要。传统的电磁感应传感器通常采用线圈，但其对电磁场的响应速度较慢，且易受环境噪声影响。因此，近年来，人们开始采用高速光电探测技术，来实现更加精准和快速的电磁感应瞬变记录。

二、电磁感应瞬变处理技术

电磁感应瞬变的处理包括信号采集、滤波、去噪和数据分析等步骤。信号采集是整个处理过程的第一步，通常使用高速模数转换器（ADC）来将电磁信号转换为数字信号。滤波是为了去除一些不需要的频率成分，以便更好地分析和处理主要的频率成分。去噪是为了消除环境噪声对信号分析的影响。最后，数据分析对记录下来的电磁信号进行处理，以提取所需的信息。 在电磁感应瞬变处理技术中，需要注意的是要选择合适的算法和方法。常用的算法包括傅里叶变换、小波变换、线性预测和时间频率分析等。这些算法可以帮助我们更好地理解电磁信号，并提取其中的重要信息。

三、电磁感应瞬变技术的优化研究

为了进一步提高电磁感应瞬变记录与处理技术的性能，需要进行优化研究。以下是一些可能的优化方向：

1. 传感器优化：在电磁感应瞬变技术中，传感器的性能对记录和处理的质量起着重要作用。因此，我们可以优化传感器的设计以提高其响应速度和信号传递效率。

2. 算法优化：在数据处理的过程中，算法的选择对结果有着直接的影响。我们可以评估不同算法在电磁感应瞬变处理中的性能，并对其进行优化，以提高处理效率和准确性。

3. 噪声抑制：在电磁感应瞬变记录与处理过程中，受到各种噪声的干扰，影响了信号的质量。通过引入噪声抑制技术，如自适应滤波和小波降噪算法，可以有效地提高信号的质量。

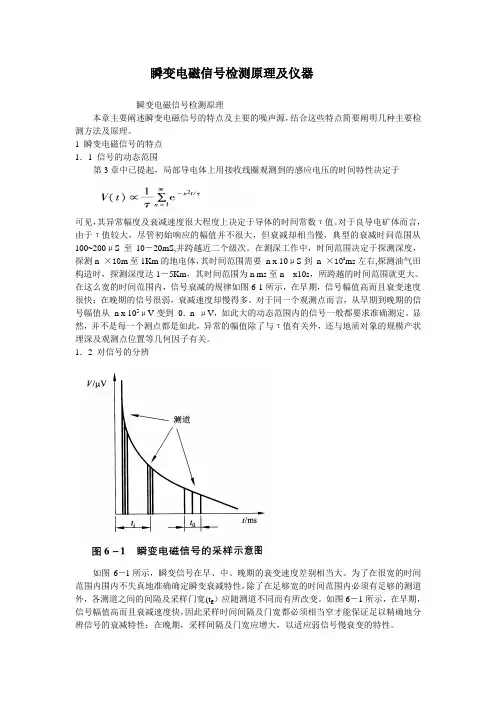

瞬变电磁信号检测原理及仪器

瞬变电磁信号检测原理

本章主要阐述瞬变电磁信号的特点及主要的噪声源，结合这些特点简要阐明几种主要检测方法及原理。

1 瞬变电磁信号的特点

1．1 信号的动态范围

第3章中已提起，局部导电体上用接收线圈观测到的感应电压的时间特性决定于

可见，其异常幅度及衰减速度很大程度上决定于导体的时间常数τ值。对于良导电矿体而言，由于τ值较大，尽管初始响应的幅值并不很大，但衰减却相当慢，典型的衰减时问范围从

100~200μS至10－20mS,并跨越近二个级次。在测深工作中，时间范围决定于探测深度，探测n ×10m至1Km的地电体，其时间范围需要 n x 10μS到 n ×102ms左右,探测油气田构造时，探测深度达1－5Km，其时间范围为n ms至n x10s，所跨越的时间范围就更大。在这么宽的时间范围内，信号衰减的规律如图6-1所示，在早期，信号幅值高而且衰变速度很快；在晚期的信号很弱，衰减速度却慢得多。对于同一个观测点而言，从早期到晚期的信号幅值从 n x 105μV变到 0．n μV，如此大的动态范围内的信号一般都要求准确测定。显然，并不是每一个测点都是如此，异常的幅值除了与τ值有关外，还与地质对象的规模产状埋深及观测点位置等几何因子有关。

1．2 对信号的分辨

如图6－l所示，瞬变信号在早、中、晚期的衰变速度差别相当大。为了在很宽的时间范围内围内不失真地准确确定瞬变衰减特性，除了在足够宽的时间范围内必须有足够的测道外，各测道之间的间隔及采样门宽(tg）应随测道不同而有所改变。如图6－1所示，在早期，信号幅值高而且衰减速度快，因此采样时间间隔及门宽都必须相当窄才能保证足以精确地分辨信号的衰减特性；在晚期，采样间隔及门宽应增大，以适应弱信号慢衰变的特性。

l．3 信号的频带

瞬变电磁方法实际上是宽频的电磁系统。在理论上频谱可以无限延伸，其中包括了频域电磁方法的整个频带(n~n×104Kz)。实际上由于随着谐波次数的增高而能量变弱，例如重复频率为3 5．7Hz的双极性方波脉冲系列，高于100次谐波的发送能量实际上已小于基波的

瞬变电磁法简介

第三节瞬变电磁法（TEM）

一、方法原理

瞬变电磁法是利用不接地回线或接地线源通以脉冲电流为场源，以激励探测目的物感应二次电流，在脉冲间歇测量二次场随时间变化的响应。当发射回线中的电流突然断开时，在介质中激励出二次涡流场（激发极化场），二次场从产生到结束的时间是短暂的，这就是“瞬变”名词的由来。在二次涡流场的衰减过程中，早期以高频为主，反映的是浅层信息，晚期以低频为主，反映的是深层地下信息。研究瞬变电磁场随时间变化规律，即可探测不同导电性介质的垂向分布。

瞬变电磁法的探测深度与回线线圈的大小、匝数有关，线圈越大、匝数越多，探测的深度就越深。

瞬变电磁法的观测是在脉冲间隙中进行，不存在一次场源的干扰，这称之为时间上的可分性，脉冲是多频率的合成，不同的延时观测的主频率不同，相应的时间场在地层中的传播速度不同，调查的深度也就不同，这称之为空间的可分性。由这两种可分性导致瞬变电磁法有以下特点：把频率域法的精确度问题转化成灵敏度问题，加大功率，灵敏度可以增大信噪比，加大勘探深度；在高阻围岩地区不会产生地形起伏影响的假异常；在低阻围岩地区由于是多道观测，早期道的地形影响也较易分辨；可以采用同点组合（同一回线、重叠回线等）进行观测，使与探测目标的耦合最好，取得的异常强，形态简单，分层能力强；线圈点位、方位或接收距要求相对不严格，测地工作简单，功效高；有穿透低阻覆盖层的能力，探测深度大；剖面测量与测深工

作同时完成，提供了更多有用信息，减少了多解性。

二、地球物理前提

由于瞬变电磁法是观测断电后由一次脉冲激励出的二次涡流场随时间的变化规律，二次涡流场随时间的衰减快慢和强弱与被探测介质（道碴、混凝土、岩石等）及介质状态（含水与干燥、完整与破裂）有关，TEM法衰减曲线的变化过程反映了检测点由高频到低频、由浅层到深层的地质信息变化过程。检测的参数是各层规一化的电阻率，对实测的衰减曲线进行反演拟合，绘制地下电性分层及分层的电阻率柱状图，进而以反演拟合曲线为基础，绘制成曲线簇断面图、等值线断面图及电性分级断面图。
