下载文档原格式
改性水性丙烯酸树脂的制备及其性能研究改性水性丙烯酸树脂的制备及其性能研究一、引言水性丙烯酸树脂是一种重要的合成树脂，在涂料、胶黏剂、油墨等领域得到广泛应用。
然而，传统的水性丙烯酸树脂在某些方面存在着一些问题，如涂膜性能不佳、耐水性不足等。
为了改善这些问题，对水性丙烯酸树脂进行改性已成为当前的研究热点。
本文旨在介绍一种改性水性丙烯酸树脂的制备方法，并对其性能进行研究。
二、改性水性丙烯酸树脂的制备方法采用溶剂交换法制备改性水性丙烯酸树脂。
首先，将乙丙二烯酸丁酯与丙烯腈以一定比例混合，并在氮气氛围下在300℃下进行共聚反应，生成乙丙二烯酸酯类树脂。
然后，将得到的树脂与适量的甲基丙烯酸甲酯混合，并在溶剂的作用下进行溶剂交换反应，将原有的溶剂取代为水，获得改性水性丙烯酸树脂。
三、改性水性丙烯酸树脂的性能研究1. 涂膜性能将改性水性丙烯酸树脂制备成溶液，通过涂布在玻璃基板上，经过一定时间的干燥，研究其涂膜性能。
结果显示，改性水性丙烯酸树脂的涂膜性能明显优于传统的水性丙烯酸树脂，具有更好的附着力、硬度和抗划伤性能。
2. 耐水性将改性水性丙烯酸树脂涂膜浸泡在水中一定时间后，观察其耐水性能。
结果表明，改性水性丙烯酸树脂的耐水性能较传统水性丙烯酸树脂有显著提升，涂膜仍保持较好的附着力和硬度。
3. 温度稳定性通过热重分析仪研究改性水性丙烯酸树脂的温度稳定性。
结果显示，改性水性丙烯酸树脂在高温下具有较好的热稳定性，能够在一定温度范围内保持良好的涂膜性能。
4. 显微结构分析通过扫描电子显微镜对改性水性丙烯酸树脂的表面形貌进行观察，结果显示，改性水性丙烯酸树脂的表面较为均匀，无明显的颗粒聚集现象。
综上所述，改性水性丙烯酸树脂通过溶剂交换法制备而成，具有优良的涂膜性能、耐水性、温度稳定性和表面形貌。
这种改性水性丙烯酸树脂在涂料、胶黏剂等领域的应用前景广阔，可以有效提升产品的质量和性能。
然而，本文只是对改性水性丙烯酸树脂进行了初步的性能研究，未来还需要进一步的深入研究，优化制备方法，并对其应用进行具体的实践验证，以提高改性水性丙烯酸树脂的推广应用综上所述，通过溶剂交换法制备的改性水性丙烯酸树脂在涂膜性能方面表现出明显优势，具有更好的附着力、硬度和抗划伤性能。
有机硅改性丙烯酸酯树脂的研究进展
郑平萍;王国建
【期刊名称】《上海涂料》
【年(卷),期】2004(42)5
【摘要】详细介绍了有机硅改性丙烯酸酯的方法.目前主要有物理混合和化学改性两类改性方法,其中以化学改性的效果较好.在化学改性法中,硅氢加成法的反应条件温和、产率高,被广泛用于合成各种高性能的含硅高聚物,有着广阔的发展前景.【总页数】4页(P16-19)
【作者】郑平萍;王国建
【作者单位】上海同济大学材料科学与工程学院,200092;上海同济大学材料科学与工程学院,200092
【正文语种】中文
【中图分类】TQ63
【相关文献】
1.有机硅改性丙烯酸酯树脂对羊毛(绒)织物的抗起毛起球整理 [J], 刘瑞云
2.有机硅改性丙烯酸酯树脂涂料的性能研究 [J], 陈振耀
3.有机硅改性甲基丙烯酸酯树脂涂料（江苏海门） [J],
4.有机硅改性丙烯酸酯树脂的合成及其光固化动力学研究 [J], 刘伟;苏敏超;刘晓暄
5.紫外光固化有机硅改性环氧丙烯酸酯树脂的制备及性能 [J], 李垒;杨明君
因版权原因，仅展示原文概要，查看原文内容请购买。
基于有机硅在改性聚丙烯中的应用分析摘要：本文主要分析了改性聚丙烯应用有机硅实验具体操作程序，然后阐述了有机硅在改性聚丙烯不同方法的实际应用，最后总结了有机硅在日常针对改性聚丙烯的韧性、刚性、刮擦性等性能的不同影响作出了深入探究，通过各种实验结果数据表明，增添高黏度聚二甲甲基硅油及其低黏度聚二甲基硅油在改性聚丙烯中效果极其显著，同时产生优良的流动性，且加工性能尤为突出。
关键词：有机硅；聚丙烯；应用；分析一、聚丙烯应用有机硅实验分析（一）原材料主要成分元素第一，聚丙烯来源于燕山石化公司生产，且呈现出密度较低，较强耐应力龟裂与耐化学品性能，投入成本低，可反复二次回收利用等优势，随即被普及使用在汽车、加点及其机械行业当中。
第二，滑石粉来源于泉州旭丰粉体原料有限公司生产；第三，聚二甲基硅油来源于包尔得有机硅研究所生产。
（二）集中应用设备第一，由张家港白熊科美机械有限公司生产的高速混合机；第二，由南京广达化工设备有限公司生产的双螺杆挤出机；第三，由震雄机械有限公司生产的注塑机；第四，由德国徕卡公司生产的偏光显微镜设备。
（三）实验样品制备与检测技艺程序现阶段，需要在聚丙烯中增添弹性体增韧剂、无机矿粉、润滑剂、刮擦剂、抗氧剂等不同试剂的方式采取共混制备来完成聚丙烯性能改变。
与此同时，通过有机硅来完成聚丙烯改性探究工作越来越深入，其呈现出耐高低温度、抗氧化、挥发性低、绝缘性能良好、无毒等特征。
尤其针对本次实验在聚丙烯、弹性体、滑石粉等原材料中添加聚二甲基硅油，随后利用高速混合机将原料均匀搅拌，紧接着通过双螺杆挤出机排出造粒。
且详尽的原料配比为：70%聚丙烯质量份，20%滑石粉质量份，10%弹性体与聚二甲基硅油质量份。
具体检测技艺程序如下图所展示。
放置24h原料试样试样制备与检测技艺程序第一，挤出技艺通过喂料转速、螺杆转速及其双螺杆挤出机不同区域温度是185 ℃，195℃，195 9℃，200 ℃，200 ℃，200℃。

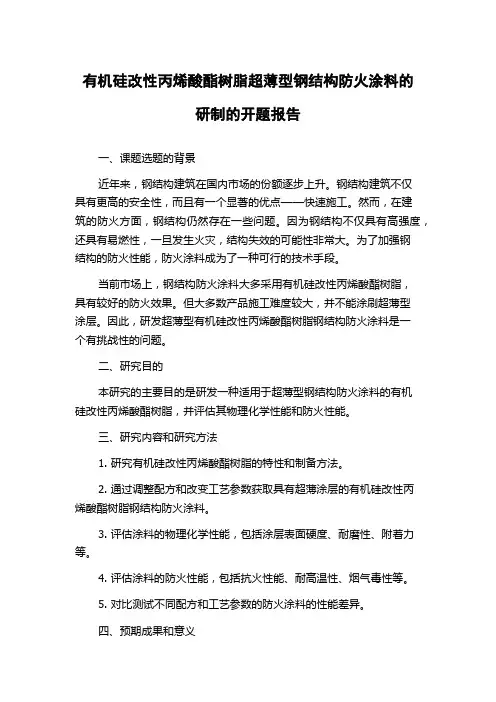

有机硅改性丙烯酸酯树脂超薄型钢结构防火涂料的研制的开题报告一、课题选题的背景近年来，钢结构建筑在国内市场的份额逐步上升。
钢结构建筑不仅具有更高的安全性，而且有一个显著的优点——快速施工。
然而，在建筑的防火方面，钢结构仍然存在一些问题。
因为钢结构不仅具有高强度，还具有易燃性，一旦发生火灾，结构失效的可能性非常大。
为了加强钢结构的防火性能，防火涂料成为了一种可行的技术手段。
当前市场上，钢结构防火涂料大多采用有机硅改性丙烯酸酯树脂，具有较好的防火效果。
但大多数产品施工难度较大，并不能涂刷超薄型涂层。
因此，研发超薄型有机硅改性丙烯酸酯树脂钢结构防火涂料是一个有挑战性的问题。
二、研究目的本研究的主要目的是研发一种适用于超薄型钢结构防火涂料的有机硅改性丙烯酸酯树脂，并评估其物理化学性能和防火性能。
三、研究内容和研究方法1. 研究有机硅改性丙烯酸酯树脂的特性和制备方法。
2. 通过调整配方和改变工艺参数获取具有超薄涂层的有机硅改性丙烯酸酯树脂钢结构防火涂料。
3. 评估涂料的物理化学性能，包括涂层表面硬度、耐磨性、附着力等。
4. 评估涂料的防火性能，包括抗火性能、耐高温性、烟气毒性等。
5. 对比测试不同配方和工艺参数的防火涂料的性能差异。
四、预期成果和意义本研究的预期成果为：1. 获得一种适用于超薄型钢结构防火涂料的有机硅改性丙烯酸酯树脂；2. 评估涂料的物理化学性能和防火性能；3. 对比测试不同配方和工艺参数的防火涂料的性能差异。
本研究的成果有重要的应用价值和科学意义。
一方面，研发出具有良好防火性能的超薄涂层型有机硅改性丙烯酸酯树脂钢结构防火涂料，将有助于提高钢结构建筑的防火等级，从而保障公众的人身和财产安全；另一方面，研究工作将为研发其它高性能建筑涂料提供参考和借鉴。
有机硅改性丙烯酸树脂水性涂料项目第一章总论一、项目背景（一）项目名称有机硅改性丙烯酸树脂水性涂料（二）项目的承办单位名称：宝利邦装饰设计工程有限公司地址：法定代表人：注册资本：企业类型：有限责任企业简介：宝利邦涂料装饰公司于1994年成立，是一家以销售代理立邦雅士利、美佳室、大宝漆，外墙涂料装饰为主及工程涂装为辅的公司。
公司自成立以来，本着“诚信、开拓、务实”的宗旨，在及省各地州建立了一个完善的分销网络，使公司业绩遍及省每一个地州，同时延伸至缅甸、老挝、越南等国家和地区，目前拥有15家专卖店，遍布全省的约100家分销商。
2009年实现营业收入万元，成为省涂料装饰业的前三位。
（三）研究工作依据根据中华人民国有关法规、政策与该项目的具体情况，该项目可行性研究报告的主要编制依据有：1、《投资项目可行性研究指南》；2、国家计委办公厅关于出版《投资项目可行性研究指南（试用版）》的通知（计办投资[2002]15号）；3、《大气污染物综合排放标准》（GB16297-1996）;4、《建设项目环境保护设计规定》；5、《省工业固体废弃物污染控制标准》（DB21-777-94）;6、市场调查数据；（四）项目提出的理由与过程1、项目背景随着信息、生命、空间、海洋、新材料、新能源和可再生资源、环保、软（管理）科学八大高科学技术的发展，对涂料的装饰、防腐蚀、耐温、耐寒、耐沾污等性能要求越来越高，不仅如此，人类社会的不断文明进步，又引导世界涂料工业由溶剂型向高性能、无污染、环境友好型水性涂料的方向飞速发展。
近几年来，随着我国房地产、汽车等下游产业的高速发展，涂料生产比去年有较大幅度增长。
2009年从全国1348家规模以上的涂料企业统计数据显示，全年总产量达755.44万吨，较去年同样企业数的661.88万吨上升了14.14%；建筑涂料产量达到261.67万吨，较去年同期的215.92万吨同比增长了21.19%，增长幅度超出行业预料。

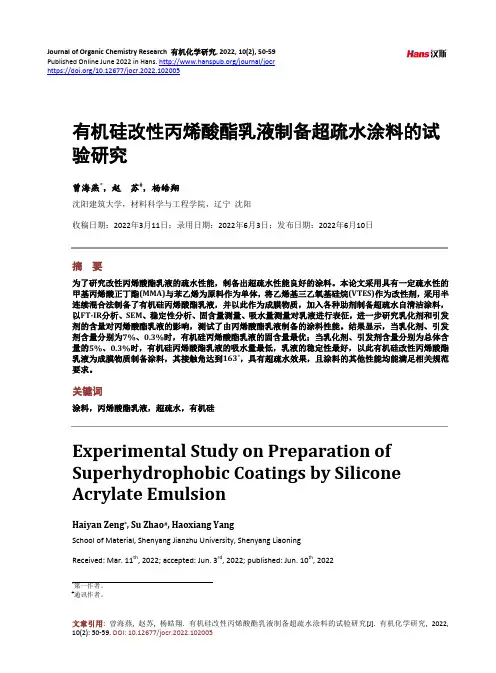

Journal of Organic Chemistry Research 有机化学研究, 2022, 10(2), 50-59Published Online June 2022 in Hans. /journal/jocrhttps:///10.12677/jocr.2022.102005有机硅改性丙烯酸酯乳液制备超疏水涂料的试验研究曾海燕*，赵苏#，杨皓翔沈阳建筑大学，材料科学与工程学院，辽宁沈阳收稿日期：2022年3月11日；录用日期：2022年6月3日；发布日期：2022年6月10日摘要为了研究改性丙烯酸酯乳液的疏水性能，制备出超疏水性能良好的涂料。
本论文采用具有一定疏水性的甲基丙烯酸正丁酯(MMA)与苯乙烯为原料作为单体，将乙烯基三乙氧基硅烷(VTES)作为改性剂，采用半连续混合法制备了有机硅丙烯酸酯乳液，并以此作为成膜物质，加入各种助剂制备超疏水自清洁涂料，以FT-IR分析、SEM、稳定性分析、固含量测量、吸水量测量对乳液进行表征，进一步研究乳化剂和引发剂的含量对丙烯酸酯乳液的影响，测试了由丙烯酸酯乳液制备的涂料性能。
结果显示，当乳化剂、引发剂含量分别为7%、0.3%时，有机硅丙烯酸酯乳液的固含量最优；当乳化剂、引发剂含量分别为总体含量的5%、0.3%时，有机硅丙烯酸酯乳液的吸水量最低，乳液的稳定性最好，以此有机硅改性丙烯酸酯乳液为成膜物质制备涂料，其接触角达到163˚，具有超疏水效果，且涂料的其他性能均能满足相关规范要求。
关键词涂料，丙烯酸酯乳液，超疏水，有机硅Experimental Study on Preparation ofSuperhydrophobic Coatings by SiliconeAcrylate EmulsionHaiyan Zeng*, Su Zhao#, Haoxiang YangSchool of Material, Shenyang Jianzhu University, Shenyang LiaoningReceived: Mar. 11th, 2022; accepted: Jun. 3rd, 2022; published: Jun. 10th, 2022*第一作者。
有机硅改性丙烯酸酯树脂涂料的性能研究
陈振耀
【期刊名称】《建筑材料学报》
【年(卷),期】2002(005)003
【摘要】研究了有机硅丙烯酸酯树脂的合成及表征,并用扫描电镜观察了复合体系涂膜的形态结构.结果表明,通过接枝反应而改性的有机硅丙烯酸酯涂料具有优良的性能.
【总页数】5页(P293-297)
【作者】陈振耀
【作者单位】上海工程技术大学化学化工学院,上海,200065
【正文语种】中文
【中图分类】TQ630.1
【相关文献】
1.溶剂型有机硅改性丙烯酸酯树脂涂料的研究 [J], 陈振耀
2.有机硅改性丙烯酸酯细乳液的合成及其涂料印花性能研究 [J], 张奇鹏;蒋少军;盛冠忠;林孝辉
3.有机硅改性丙烯酸酯树脂及漆膜性能的研究 [J], 刘孝波;张连来
4.聚氨酯酰亚胺/有机硅改性环氧树脂涂料的耐热性能研究 [J], 张青芳;王翠琼;刘平桂
5.有机硅改性丙烯酸外墙涂料配方设计及涂料性能研究 [J], 王忠义;曾凡星;秦钢因版权原因，仅展示原文概要，查看原文内容请购买。

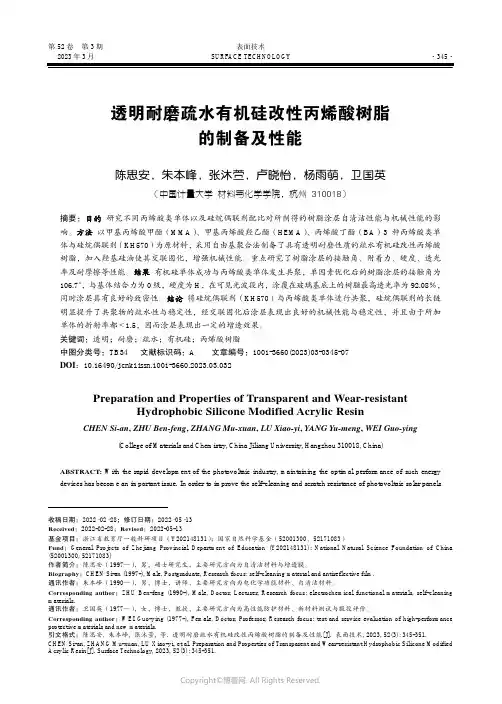

第52卷第3期表面技术2023年3月SURFACE TECHNOLOGY·345·透明耐磨疏水有机硅改性丙烯酸树脂的制备及性能陈思安，朱本峰，张沐萱，卢晓怡，杨雨萌，卫国英（中国计量大学 材料与化学学院，杭州 310018）摘要：目的研究不同丙烯酸类单体以及硅烷偶联剂配比对所制得的树脂涂层自清洁性能与机械性能的影响。
方法以甲基丙烯酸甲酯（MMA）、甲基丙烯酸羟乙酯（HEMA）、丙烯酸丁酯（BA）3种丙烯酸类单体与硅烷偶联剂（KH570）为原材料，采用自由基聚合法制备了具有透明耐磨性质的疏水有机硅改性丙烯酸树脂，加入羟基硅油使其交联固化，增强机械性能。
重点研究了树脂涂层的接触角、附着力、硬度、透光率及耐摩擦等性能。
结果有机硅单体成功与丙烯酸类单体发生共聚，单因素优化后的树脂涂层的接触角为106.7°，与基体结合力为0级，硬度为H，在可见光波段内，涂覆在玻璃基底上的树脂最高透光率为92.08％，同时涂层具有良好的致密性。
结论将硅烷偶联剂（KH570）与丙烯酸类单体进行共聚，硅烷偶联剂的长链明显提升了共聚物的疏水性与稳定性，经交联固化后涂层表现出良好的机械性能与稳定性，并且由于所加单体的折射率都＜1.5，因而涂层表现出一定的增透效果。
关键词：透明；耐磨；疏水；有机硅；丙烯酸树脂中图分类号：TB34 文献标识码：A 文章编号：1001-3660(2023)03-0345-07DOI：10.16490/ki.issn.1001-3660.2023.03.032Preparation and Properties of Transparent and Wear-resistantHydrophobic Silicone Modified Acrylic ResinCHEN Si-an, ZHU Ben-feng, ZHANG Mu-xuan, LU Xiao-yi, YANG Yu-meng, WEI Guo-ying(College of Materials and Chemistry, China Jiliang University, Hangzhou 310018, China)ABSTRACT: With the rapid development of the photovoltaic industry, maintaining the optimal performance of such energy devices has become an important issue. In order to improve the self-cleaning and scratch resistance of photovoltaic solar panels收稿日期：2022–02–28；修订日期：2022–05–13Received：2022-02-28；Revised：2022-05-13基金项目：浙江省教育厅一般科研项目（Y202148131）；国家自然科学基金（52001300、52171083）Fund：General Projects of Zhejiang Provincial Department of Education (Y202148131); National Natural Science Foundation of China (52001300, 52171083)作者简介：陈思安（1997—），男，硕士研究生，主要研究方向为自清洁材料与增透膜。
有机硅改性丙烯酸树脂集丙烯酸酯的结构特征是主链由饱和的c—c键构成，侧链为带有极性的羧酸酯基。
故赋予其良好的耐热氧化、耐候性、耐油耐溶剂及牯结性，但其硫化性、耐寒性、耐水、耐碱性及电气性能较差。
有机硅改性丙烯酸树脂具有较好的固化性，既可加热固化，也可室温催化固化，此外还具有良好的粘接性、耐油耐溶剂性、耐候性及耐水性等。
丙烯酸改性硅树脂区男别于丙烯酸改性硅橡胶，从所用原料及制备方法看，后者主要从活性线型硅氧烷与丙烯酸橡胶(为丙烯酸酯与氯乙纂乙烯基醚或丙烯腈等的共聚物)，特别是过氧化物交联型丙烯酸橡胶出发，通过物理改性(共混)法或化学改性法(如本体聚合、溶液聚合及乳液聚合等)制得；丙烯酸改性硅树脂主要采用化学改性法，一OH)键的耐热丙烯酸树脂与含而且主要是由含C一OH(主要为CH2SiOH或SiOR的多官能硅烷或硅树脂中间体，通过缩台反应(脱水或脱酵)而得。
由于丙烯酸树脂对硅树脂的相容性优于其他有机树脂，特别是在增溶剂存在下，两者能良好混合，因而丙烯酸改性硅树脂也可通过物理混合法配制。
近年来，湖北大学采用水溶性自由基引发剂，以含氢硅油与丙烯酸丁酯为原料，通过乳液聚合方法合成了性能优异的有机硅丙烯酸醣复合聚合物乳液，该乳液具有很好的耐酸碱、耐高低温及耐电解质稳定性，用其配制的涂料具有很好的耐候性和耐沾污性能，湖南湘潭师)与丙烯酸酯等的乳液共聚反应，当范大学用八甲基环四硅氧烷(D4温度为83"C、时间为3h、转化率80％以上时，共聚乳液的综合性能尤其是胶膜耐甲苯性能(25"C时膨胀为75％)及耐烫性(120"C)明显优于丙烯酸树脂，济南化工研究所以丙烯酸酯类单体、D和乙烯基七甲4基环四硅氧烷为原料，通过加入一定量的接枝剂，采用一次投料法合成r稳定的聚丙烯酸酯+聚硅氧烷复合乳液，四川省建材工业科学研究院通过预乳化工艺，采用活性硅油与丙烯酸酯类单体进行乳液共聚，得到有机硅改性丙烯酸乳液，用该乳液配制的涂料涂层耐沾污性好，综合性能优异，复旦大学采用含乙烯基官能团的有机硅单体与甲基丙烯酸酯、丙烯酸酯、丙烯酸羟基酯等单体通过种子乳液聚合，得到了稳定的性能优异豹有机硅改性丙烯酸醋乳液，此硅胶适用于人造文化石模具硅胶领域，浙江大学采用有机硅单体对丙烯酸树脂进行改性，制得硅丙乳胶材料，重庆大学合成了聚有机硅氧烷一聚丙烯酸醇互穿材料，该材料可避免因使用单一有机硅材料或丙烯酸系涂料而造成的“保护性”破坏，具有无色透明、硬度高、附着力强、耐酸沉降、耐热老化性及透水性好等优点．可用作摩岩石刻防风化材料和复制精密模具和树脂树脂饰品的专用硅胶，上海市市建筑科学研究院开发的有机硅丙烯酸树脂适合于配制耐候性达15年以上的高耐候性材料，合肥工业大学用正硅酸乙酯部分水解缩聚而得的聚硅氧烷与带羟基的丙烯酸树脂反应制得有机硅接枝改性丙烯酸树脂．该树脂在耐酸碱、耐盐、耐溶剂性能及冲击强度等方面较纯聚硅氧烷有明显改善，且在耐高温性方面较丙烯酸树脂有明提高，江苏省建筑材料研究设计院在丙烯酸树脂的合成中引入一定量的有机硅官能团，制得丁溶剂型高耐候性有机硅改性丙烯酸树脂材料，中科院兰州化学物理研究所用羟基封端的聚二甲基硅氧烷，在偶氮二异丁腈的作用下与甲基丙烯酸(酯)类单体进行溶液共聚，得到硅橡胶改性丙烯酸树脂，该树脂具有很好的耐热性，深圳市荣兴达（东莞荣信）开发出的有机硅和丙烯酸的共聚树脂性能达到日本东芝公司TSRl71同类产品的技术指标，具有优良的耐候性、抗污染性、耐化学腐蚀性．同时不回粘和不吸尘，其综合性能超过丙烯酸和聚氮酯配制的涂料，该产品除具有丙烯酸树脂本身的成膜性外，还具有硅树脂所特有的耐候性、抗蠕变性、耐污染性，并因变联而具有优异的耐溶剂性和耐记号笔墨水性，可在流水线上加热固化涂布，使用催化剂也可常温固化。
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net以有机硅改性丙烯酸树脂为基料制备道路标线漆的研究董洪波,王海青,王胜利(山东东明石化集团有限公司,山东东明 274500)
摘要:以有机硅改性丙烯酸树脂为基料,选用耐磨颜填料,设计出适宜的颜基比和溶剂体系,研制出抗水、耐磨的道路标线漆,克服了常温溶剂型道路标线漆存在的弊病。关键词:改性丙烯酸树脂;道路标线漆;抗水性;耐磨性中图分类号:TQ631.8 文献标识码:A 文章编号:1008-021X(2003)04-0042-02
StudyonthePreparationofTrafficLanePaintbyUsingtheMaterialBasedonAcrylicResinfromtheOrganicSilicon
DONGHong-bo,WANGHai-qing,WANGSheng-li(ShandongDongmingPetrochemicalGroupCo.,Ltd.,Donging 274500,China)
Abstract:Thetrafficlanepaintpreparedbyusingthematerialbasedonacrylicresinfromtheorganicsilicon&wear-resistingfillingswithsuitableproportionofbasicmaterial&pigment&solventsystemhastheadvantageofantiwater&wear-resistingandcanimprovethecharactersofnormaltrafficlanepaint.Keywords:acrylicresinfromtheorganicsilicon;trafficlanepaint;antiwater;wear-resisting
1 前言常温溶剂型道路标线漆在应用中经常出现耐磨性差、寿命短的问题,并且雨后易出现块状甚至大面积脱落的现象。众所周知,涂膜的耐磨性是硬度、附着力、内聚力综合效应的体现。对硬度、附着力、内聚力相当的两种涂膜来说,其耐磨耐久性主要取决于涂膜的厚度。涂膜越厚,耐磨耐久性越好,使用寿命就越长。涂膜性能主要取决于基料树脂的性能,因此所选基料树脂的抗水性、湿态附着力的好坏直接影响路标漆的相应性能。有机硅具有较低的表面张力,
抗水性好,将含有活性官能团的有机硅氧烷与丙烯酸酯类单体接枝共聚制成的改性树脂,兼具有机硅和丙烯酸类二者的,因此本试验选用东明合成树脂厂研制的DS-HJ55有机硅改性丙烯酸树脂为基料来制备道路标线漆。该树脂是由含甲氧基的有机硅氧烷改性制成,改性后的树脂由于引入了可水解的反应活性较高的-Si(OCH3)3基团,具有潮气活化、室温固化的性质。-Si(OCH3)3遇潮气水解,释出醇,转变为硅烷醇,不仅分子间硅烷醇缩合,而且还可与颜填料以及道路表面(尤其水泥路面)天然存在的羟基进行缩合,相互之间形成化学键,从而大大提高了涂膜的内聚强度和对路面的附着力。并且改性后的树脂由于有较低的粘度,制漆时可获得较高的固体分,以保证施工的涂膜厚度,提高耐磨耐久性。2 实验部分2.1 道路标线漆用原料及配方 表1道路标线漆用原料及配方原料规格型号产地质量分数/%树脂DS-HJ55山东东明36钛白粉R930日本12锻烧高岭土细度38μm济南10硅灰石粉细度38μm济南15滑石粉细度38μm济南10云母粉细度38μm河北3
分散剂F108杭州临安0.4
抗沉剂BYK-410德国毕克公司0.05-0.1
稀释剂自制13.5
2.2 制备工艺将配方量溶剂、树脂、分散剂、防沉剂于搅拌下依次投入分散罐内。将它们分散均匀后,再依次投入颜填料,分散至无团块,打入砂磨机研磨,至细度≤
・24・SHANDONGCHEMICALINDUSTRY 2003年第32卷
山 东 化 工
收稿日期:2003-03-31 修回日期:2003-07-07© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net
60μm。过滤,即制得抗水耐磨的道路标线漆(R-1)。
2.3 性能测试及结果性能测试按中华人民共和国交通行业标准JT/T280-1995进行,测试结果如表2。 R-1道路标线漆部分性能测试结果检测项目技术要求测试结果容器中状态应无结块、结皮现象,易于搅匀符合要求密度/(g・cm
-3)≥1.21.5
粘度/s≥80120
细度/μm≤6560
施工性能刷涂,空气或无空气喷涂施工性能良好符合要求涂膜外观应无发皱,泛花,起泡,开裂,发粘等现象,涂膜颜色和外观与标准板差异不大符合要求不粘胎干燥时间/min≤1510
耐磨性/mg200r/1000g后减重≤5040
耐水性在水中浸泡24h,应无异常现象符合要求耐碱性在饱和氢氧化钙溶液中浸泡24h应无异常现象符合要求柔韧性在直径为5mm的测试棒上弯曲后,试样应无开裂、剥离现象符合要求固含量/%≥6070
3 结果与讨论3.1 基料的选择涂层的吸水与树脂极性有关;当树脂制备时往往引入少量的极性基团,如羧基、酰胺基等,以增强树脂对基材的附着强度。干态时这些极性基团的存在不会对漆膜造成不良影响,但当涂膜遇雨经水浸泡时,这些极性基团由于有亲水性而吸水,水分子的渗入削弱了涂层与路面间的附着力。当涂膜因吸水膨胀产生的内应力积累至大于它与路面间的附着力时,涂膜便产生起泡,在车轮辗压等外力作用下脱落。本实验所选基料树脂不含上述亲水性基团,且由于有机硅的引入降低了树脂的表面张力,提高了憎水性,同时硅氧烷的水解缩合增强了树脂与颜填料、路面(尤其水泥路面)的粘接力,使涂膜湿态环境下还具有较强的附着力,从而减少了起泡现象的产生。按上述路标漆制备工艺,用未改性的丙烯酸树脂制得路标漆R-2,它与R-1性能对比如表3、表4所示。 表3耐水性比较检测项目R-1(改性)R-2(未改性)涂膜自干6h后测耐水性(6d)不起泡、不脱落严重起泡涂膜自干48h后测耐水性(28d)不起泡、不脱落轻微起泡 由表3可见,与R-2漆相比,R-1漆尤其在涂膜未完全干燥时浸水显示出良好的抗水性,因而对湿态环境的适应性较强。 由表4可见,R-1漆耐水试验后的各项性能基本无变化,说明其抗水性较好。而R-2漆的对应性能却明显下降,说明水分的渗入大大降低了涂膜
柔性,削弱了涂膜与路面间的附着强度。这就是普通的常温溶剂型路标漆雨后易脱落的原因。 表4改性前后性能比较(浸水7d
)
检测项目R-1(改性)R-2(未改性)浸水前浸水后浸水前浸水后附着力/级1～21～223
柔韧性/mm1113
抗冲击性/cm50505020
3.2 颜填料选择路标漆常选用的白色颜料有金红石型钛白粉,
锐钛型钛白粉两种。其中金红石型钛白粉耐光、耐候性好,较适用于道路标线涂料;而锐钛型钛白粉由于不耐紫外线照射,多用作室内用颜料[1]。用作填充料的粉料较多,有重质碳酰钙、轻质碳酸钙、滑石粉、锻烧高岭土、沉淀硫酸钡、硅灰石粉、石英粉、云母粉等。通常情况下含硅的填料具有较高的硬度,
可增强涂膜的耐磨性。再者,所选用的基料树脂由于甲氧基硅烷的引入,使基料对硅质材料具有较强的粘接力,因此,选用硅质耐磨的锻烧高岭土、硅灰石粉、滑石粉、云母粉为填充料,不仅可增强涂膜的耐磨性,而且还增强涂膜的湿态刚性,减少起泡现象发生。3.3 颜基比设计适宜的颜基比可以增强涂膜的耐磨性,改善溶剂的释放性,提高抗冲抗裂性等。但颜基比太大会影响涂膜的耐水性,使涂膜吸水率升高,加重起泡现象产生(如表5)。适宜的颜基比应控制在2.0～3.0
之间。(下转第57页)
・34・董洪波,等:以有机硅改性丙烯酸树脂为基料制备道路标线漆的研究 第4期© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net在国内,东大与齐鲁石化等企业结成战略合作伙伴,使它们成为相对稳定的原料供应商。和距离较近的齐鲁石化、山东农药之间分别铺设了丙烯、氯气管道,所供原料质量免检,供货自动补充。一方面保证了原料的供应,另一方面也加强了双方之间的协作和联系。2.进入用户的经营过程,满足用户的个性化需求。建立战略合作网,加强与客户之间的关系,是适应客户的个性化需求变化,提高企业竞争力的重要环节。东大按照CRM(客户关系管理)的思想,以营销思维取代传统的推销思维,通过各种信息和手段,多方了解市场,建立起了综合销售数据库,自行开发了计算机管理系统,从每个用户单位所需数量、提货期、大修期、添补期、扩建工程、库存容量到客户主要负责人、财务人员及仓库保管员的家庭地址、成员状况、健康状况及性格脾气一一注册,系统通过互联网和电子报文交换(EDI)及时和客户联系,响应客户的需求变化,应对市场的变动。针对重点目标市场,东大化工积极开展产品的应用研究,并参与客户的产品研发。山东某集团是一家大型食品加工企业,长期采用进口树脂进行提纯,由于每年的树脂更换量大,造成成本不断上升。东大化工派出技术人员与对方的技术人员一道攻关,成功地开发了专用提纯树脂。这种树脂由于强度大,更换周期延长了一倍,从而大幅降低了成本。东大化工聚醚的用户大多是中小企业,技术实力较弱,东大在销售聚醚产品时,重点提供技术支持,将开发的下游产品配方无偿提供给长期客户使用。如北京“塞克”公司和东大化工合作初期只是一个小作坊式企业,东大化工看中了北京的巨大市场潜力,先后无偿为其提供了13个聚醚的下游产品———聚氨酯的配方,短短三年间,这家企业的销售收入已过亿元,东大化工在北京市场上的销量也达到7000t。3.坚持“双赢”原则,与竞争对手进行全面合作。在市场竞争异常激烈的今天,与竞争对手不仅要竞争,更重要的是要合作和结盟。东大与某外资公司一度是针锋相对的竞争对手,在争夺海尔等几个大客户时竞争激烈,东大化工与对方均遭受严重损失。后来双方经过认真磋商,根据专长,划分各自的市场空间。去年,东大进一步扩大合作,对方在北方的市场可从东大化工拿货,东大在江南的市场可以从对方拿货,结果双方都取得了较好的效益。BB
公司是世界500强之一,是全球最大的离子交换树脂供应商。东大化工首先从商务合作入手,互相销售对方一定数量的不同牌号的产品,在此基础上,东大利用BB技术,将产品打入BB的国际销售网络,
