共用接地系统
共用接地系统是将各部分防雷装置、建筑物金属构件、低压配连接在一起的接地系 统。
接地电阻要求一般如下，具体按新规范实行。 1、直击雷接地电阻要求 第一类防雷建筑物的防雷措施要求，防雷电感应的接地装置应和电气设备接地装置共 用，其工频接地电阻不应大于10Ω。 第二类防雷建筑物的防雷措施要求，防直击雷接地装置宜和防雷电感应、电气设备、 信息系统等共用接地装置，避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连 在一起接地，其冲击接地电阻不应大于10Ω。 2、感应雷接地电阻的要求 机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。 监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小 于4Ω。 3、交流工作接地，接地电阻不应大于4Ω； 4、安全工作接地，接地电阻不应大于4Ω； 5、直流工作接地，接地电阻应按计算机系统具体要求确定； 交流工作接地、安全保护接地、直流工作接地、防防雷接地等四种接地宜共用一组接 地装置，其接地电阻按其中最小值确定；
5
防雷的原理
防雷，是指通过组成拦截、疏导最后泄放入地的 一体化系统方式以防止由直击雷或雷电的电磁脉冲 对建筑物本身或其内部设备造成损害的防护技术。
简单来说，就是把雷电引过来，让它泄放到大地中！
特别说明：我们说的防雷，并不是字面上理解的 防止雷击，而是引雷。把雷电流引到大地当中去。 因为雷电你是没办法阻止它发生的。就好像大禹的 经验治水是靠疏不是堵。所以做防雷就是：要么不 做，要做就要做好。
21
气体放电管避雷器
上图是气体放电管和压敏电阻组合构成的浪涌抑制
电路。由于压敏电阻有一致命缺点：具有不稳定的
漏电流，性能较差的压敏电阻使用一段时间后，因
漏电流变大可能会发热自爆。为解决这一问题在压

• 雷电的危害 雷电的危害分为电作用的破坏、 热作用的破坏、机械作用的破 坏。 (1)电作用的破坏：雷电数十万 至数百万伏的冲击电压可能毁 坏电气设备的绝缘，造成大面 积停电。 (2)热作用的破坏：巨大的雷 电流通过导体，在极短的时间 内转换成大量的热能，使金属 熔化飞溅而引起火灾和爆炸。 (3)机械作用的破坏：巨大的 雷电流通过被击物时，瞬间产 生大量的热，使被击物内部的 水分或其他液体急剧汽化，剧 烈膨涨大量气体，致使被击物
大地中。
雷针的中间部分，是用来连接雷电
• 需要注意的是，雷电时期内，在避 雷针接地装置附近，由于跨步电压
甚高，人员接近时有触电的危险， 一般在避雷针接地装置附近约10米 的范围内是比较危险的。
接受器和接地体的。接地引下线的 截面积不但应根据雷电流通过时的 发热情况计算，使其不会因过热而 熔化，而且还要有足够的机械强度。 接地体是整个避雷针的最底下部分。
பைடு நூலகம்
• 变、配电所的防雷措施： 1. 装设避雷针，用来保护整个变、配电所建(构，筑物，使之免
遭直击雷; 2. 高压侧装设阀型避雷器或保护间隙。主要用来保护主变压器，
以免高电位沿高压线路侵入变电所，损坏变电所这一最主要的设 备，为此，要求避雷器或保护间隙应尽量靠近变压器安装，其接 地线应与变压器低压中性点及金属外壳连在一起接地。 3. 低压侧装设阀型避雷器或保护间隙主要在多雷区使用，以防止 雷电波由低压侧侵入而击穿变压器的绝缘、当变压器低压侧中性 点不接地时，其中性点也应加装避雷器或保护间隙。
宜把羽毛球、高尔夫球棍等扛 在肩上。
⑩不宜开摩托车、骑自行车。
生产区露天设备防雷
• 露天布置设备时，由于阀门、 管道、容器、泄压罐等是密 闭的，且钢板厚度都大 4mm，雷电流无法击穿， 不需要装设避雷针(线)，但 应做好防雷接地，与接地网 连接，接地电阻不应大于 4Ω。

远离金属物体
切勿接触天线、水管、铁丝网、金属 门窗等导电物体，避免产生导电回路。
切勿奔跑或骑车
在户外时，不要奔跑或骑自行车，以 免成为雷击的目标。
救援队伍组建和协作机制
组建专业救援队伍
包括医疗、消防、电力等专业人员， 确保救援行动的专业性和有效性。
强化协作配合
各救援部门之间应建立紧密的协作机 制，及时沟通信息，共享资源，提高
关键知识点总结回顾
雷电形成原理及危害
解释了雷电的产生原因，包括云层内的电荷分离和地面物体的感应 电荷等，同时阐述了雷电对人类、动植物和建筑物等的危害。
防雷电安全措施
介绍了在雷电天气中应采取的防护措施，如避免户外活动、远离金 属物体、关闭电器设备等，以减少雷击风险。
雷电监测与预警技术
概述了现代雷电监测和预警技术的发展和应用，包括卫星遥感、地面 观测站和数值预报模型等。
救援效率。
明确救援流程
制定详细的救援计划，包括现场评估、 伤员救治、设备抢修等步骤，确保救 援行动的有序进行。
加强培训和演练
定期组织救援人员进行培训和演练， 提高应对突发事件的能力和水平。
事后总结和经验分享
及时总结经验教训
在救援行动结束后，应及 时总结经验教训，分析存 在的问题和不足，提出改 进措施。
尽量避免在雷雨天气 出行，如果必须外出， 应穿胶鞋或披雨衣， 起到绝缘作用。
不要骑自行车或摩托 车，因为身体的跨步 越大，电压就越大， 雷电也越容易伤人。
乘坐汽车是安全的， 因为汽车是一个封闭 的金属体，具有很好 的防雷电功能。
在水中游泳或划船时 遇到雷雨，应尽快上 岸并寻找避雷场所； 不要在开阔的水面上 停留。
分享成功案例
将成功的救援案例进行分 享，推广有效的救援方法 和经验，提高整体救援水 平。

❖基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
21
七、接地跨接线的安装 ❖ 指接地母线遇有障碍需跨接时相连接的连接线或利用
金属构件、金属管道作为接地线时，需要焊接的连接 线。
▪ 如易燃气体管道法兰盘之间的连接。 ▪ 伸缩缝 ▪利用地下管道作为接地母线，法兰处要做接地跨接 ▪吊车钢轨作为接地母线，两钢轨的跨接。
30
❖ 半导体少长针消雷装置是按生产厂家供应成套装置， 现场吊装、组合。接地引下线及接地电阻试验另套相 应定额。
31
防雷装置示例
32
例： 一、工程概况
某饲料厂主厂房，房顶的长和宽分别为30m和 11m，层高4.5m，共五层，女儿墙高度0.6m， 室内外高差0.45m，女儿墙顶敷设Ф8镀锌圆钢避 雷带， Ф8镀锌圆钢引下线自两角引下，在距室外 自然地坪1.8m处断开，在距建筑物3m处，设3根 2.5m长∠ 50×5角钢接地极两组，打入地下 0.8m，顶部用-40×4镀锌扁钢连通，在引下线 断接卡子处和引下线连接。
13
四、接地母线的敷设
❖挖填土不用另算
❖接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
工程量＝施工图设计长度×（1＋3.9％）
14
❖ 户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。
35
二、套定额
序 定额编 号号 1 22 23 24 25 26 2-
项目名称
屋顶避雷网敷设φ8 引下线的敷设φ8 接地母线-40×4

公共设施防雷及防静电的成功案例
设施名称
某大型体育场馆
案例描述
该体育场馆在设计和建设过程中，充分考虑了防雷和防静电的需求。通过安装避雷针、避雷网等设施，以及采取设备 接地、使用防静电材料等措施，成功避免了雷电和静电对场馆设施和观众安全的威胁。
经验总结
公共设施在规划和建设过程中，应重视防雷防静电设计，确保设施的安全性和可靠性。
防雷及防静电的历史与发展
历史
防雷及防静电技术起源于古代的避雷针和接地技术，随着科 技的发展，现代的防雷及防静电技术已经越来越成熟。
发展
现代的防雷及防静电技术已经从简单的避雷针和接地技术发 展为综合性的雷电防护系统，包括接闪、引流、接地、等电 位连接、电磁屏蔽等多方面的措施。
02
CHAPTER
雷电的形成与防护
个人防雷及防静电的成功案例
个人姓名：张先生
案例描述：张先生在雷雨天气中，通过正确使用防雷产品，如避雷针、防雷带等，避免了雷 电对自己及周围人的伤害。同时，他采取了接地线、不使用电子产品等防静电措施，避免了 静电带来的潜在危险。
经验总结：个人在日常生活中也应关注防雷防静电知识，采取正确措施保护自己及家人安全 。
THANKS
谢谢
防雷及防静电在家庭领域的应用
总结词
随着人们对家庭安全的重视程度不断提高，家庭领域也逐渐成为防雷及防静电技术应用 的重要领域之一。
详细描述
在家庭生活中，许多电器设备和设施也需要采取防雷及防静电措施。例如，电视、电脑 、空调等电器设备应定期进行接地检查和维护，避免因雷电和静电导致设备损坏或人员 伤亡。此外，家庭中的电线、插座等也需要注意防雷及防静电措施，以确保家庭安全。
在建筑物或其他设施的顶部安装避雷针， 通过避雷针将雷电流引入地下，从而保护 建筑物或设施不受雷电的直接打击。

要求于走线架下方两侧成环。 2、新建基站铜条对接处常规采用热熔焊接方式，要求焊点饱满、无虚焊、
无过大瑕疵残留。老机房考虑到焊接时焊渣掉落存在烧毁设备的风险， 采取铜条打孔、双螺丝固定的方式，要求打孔均匀、连接紧固、连接后 平行美观，另外要求衔长度最好不超过5cm。 3、铜条预留设备地线接口均匀、可满足所有设备地线能够横平竖直的接至 环路。铜条路由符合后期扩容需求。 4、铜条与走线架之间挂钩连接螺丝紧固，不可松动。
防雷简述-避雷针
在南昌移动通信基站建设中，鉴于室内外通信设备安全保护以及基站所处环境范 围内电器设备以及人身安全，引出基站建设防雷接地工程。
防雷接地，顾名思义，对我们移动通信基站来讲，就是将设备与大地，或代替大 地的导体之间（这里指防雷带、或者楼体大梁主钢筋）的导电的连接。其主要目的就 是：一方面保证基站内部通信设备的安全；另一方面，因为我们天线抱杆（或者铁塔） 较高，存在引雷的隐患，可以保护基站所在的环境的电器设备以及人身安全，从而避 免因雷电带来的损失。 避雷针作为接闪器的防雷电原理是：避雷针通过导线接入地 下，与地面形成等电位差，利用自身的高度，使电场强度增加到极限值的雷电云电场 发生畸变，开始电离并下行先导放电。避雷针在强电场作用下产生尖端放电，形成向 上先导放电。两者会合形成雷电通路，随之泻入大地，达到避雷效果。实际上，避雷 针是引雷针，可将周围的雷电引来并提前放电，将雷电电流通过自身的接地导体传向 地面，避免保护对象直接遭雷击。通俗的解释就是：避雷针的作用像雨伞为人们遮雨 一样，覆盖着它一定范围内的建筑设施，一旦有雷电进入到了这个伞状的范围，雷电 就会被避雷针吸引过来，再通过本体泄人大地，从而使伞状以下的建筑不被雷击。避 雷针之外还有避雷线，它是通过防护对象的制高点向另外制高点或地面接引金属线的 防雷电，它的防护作用等同于在弧垂上每一点都是一根等高的避雷针。这种采用避雷 针和避雷线引下至地网的防雷方式在南昌移动通信基站建设中，是最常规、选择最多 的一种防雷方式。

防雷防静电接地培训课件
这个防雷防静电接地培训课件旨在介绍防雷防静电接地的原理、作用和实践 方法，帮助你了解静电和雷电的危害，并提供解决方法。
什么是防雷防静电接地
防雷防静电接地是通过指定的电导体将静电和雷电的电荷导入地球，以保护人体和设备免受电荷积累和放电的 危害。
静电的危害
静电是由电荷的积累引起的现象，它可以对人体和设备造成伤害，如触电、 设备损坏和操作错误。
防雷防静电接地实践
在实践中，我们经常遇到各种防雷防静电接地问题，包括电阻测量、接地系统设计和常见的失误。我们将进行 实际操作演练和解决方案。
结论
防雷防静电接地对人员和设备的保护至关重要。在实践中，我们应注意解决 问题，遵循正确的防雷防静电电，通过防雷措施可以减少雷电对人体和设备的 直接危害，保护生命和财产安全。
防雷接地
防雷接地是通过将建筑物、设备和导体连接到地下电极以导入雷电电荷，减 少雷电对设备的引入和损坏。
防静电接地
防静电接地是将物体与地面直接连接，以消除物体上的静电电荷，保护人员、 设备和环境免受静电的影响。

操作人员应徒手或徒手戴防静电手 套触摸接地金属物体后方可进入工
•
静电放电引起的元件击穿损害
是电子工业最普遍、最严重的静电
作场所。
危害，它分为硬击穿和软击穿。硬
禁止在爆炸危险场所穿脱衣服、帽 子等。
击穿是一次性造成元器件介质击穿、 烧毁或永久性失效。软击穿造成元 器件性能劣化或参数指标下降，在
产品出厂以前难以发现而造成隐患。
• 变、配电所的防雷措施： 1. 装设避雷针，用来保护整个变、配电所建(构，筑物，使之免
遭直击雷; 2. 高压侧装设阀型避雷器或保护间隙。主要用来保护主变压器，
以免高电位沿高压线路侵入变电所，损坏变电所这一最主要的设 备，为此，要求避雷器或保护间隙应尽量靠近变压器安装，其接 地线应与变压器低压中性点及金属外壳连在一起接地。 3. 低压侧装设阀型避雷器或保护间隙主要在多雷区使用，以防止 雷电波由低压侧侵入而击穿变压器的绝缘、当变压器低压侧中性 点不接地时，其中性点也应加装避雷器或保护间隙。
三、防雷防静电措施-接地
• 接地种类：保护接地、工作接地、 本质安全系统接地、防静电接地和 防雷接地。
• 接地装置由接地极（接地体）、接 地总干线（接地总线）、总接地板 （总接地端子、接地母排）组成。
• 接地系统的标识颜色为绿色或绿、 黄两色。接地线截面： 接地线：1mm2~2.52mm； 接地干线：4mm2~162mm； 雷电浪涌保护器接地线： 2.5mm2~4
破坏或爆炸。
• 根据《防雷减灾管理办法》的 有关规定，已安装防雷装置的 单位或个人应当主动到所在地 的专业防雷部门申报年度检测， 并接受当地气象主管机构和当 地人民政府安全生产管理部门 的管理和监督检查。油库、气 库、化学品仓库、烟花爆竹、 易燃易爆场所的防雷装置，每 半年检测一次;其他建(构)筑 物防雷装置每年检测一次。

晋煤供电
◇ 避雷针
避雷针也称为引雷针，主要是把雷电引向自身，通过自身放电保护建筑物 ，避雷针高于被保护建筑物，避雷针保护建筑物的大体范围如下图所示。一般称 避雷针的保护范围为伞状保护，避雷针在雷云的作用下，其顶端电场强度最大， 所以吸引雷电流过来通过避雷针放电，之后通过引下线和接地体把雷电流泄入大 地，保护建筑物安全。
◇ 避雷针
晋煤供电
图 常见接闪器外形图
避雷针一般用镀锌钢管制成，避雷针的直径不得小于下列数值:
针长 1m 以下 圆钢 12mm，钢管 20mm
针长 1～2m
圆钢 16mm，钢管 25mm
晋煤供电
◇ 避雷针
※ 避雷针的保护范围计算
避雷针的保护范围的计算方法，国际电工委员会 IEC 推荐使用滚球法来确 定，也可以使用折线法来确定，对于同一类型的避雷针，采用滚球法的精确度 要高于折线法。 GB50057-2016规定采用滚球法来确定接闪器的保护范围。
晋煤供电

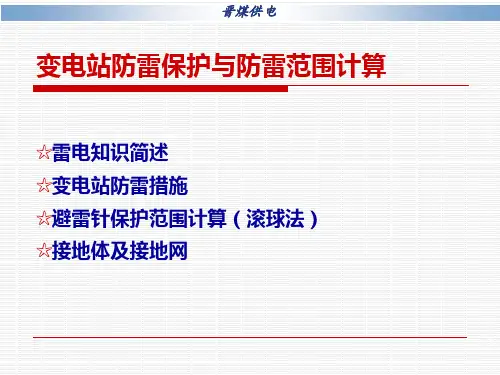

变电站防雷保护与防雷范围计算
☆雷电知识简述 ☆变电站防雷措施 ☆避雷针保护范围计算（滚球法） ☆接地体及接地网
晋煤供电
☆第一章 雷电知识简述
雷电的实质是一种气体放电现象，叫做大气过电压。雷电的实质是云团在 大气中上下翻滚不断的摩擦碰撞而使某些云团带正电荷，而某些云团带负电荷， 当两个云团接近到一定距离时，击穿大气互相放电的过程，这就是人们在天空 经常看到的雷电，当带电云团接近大地附近的比较高的建筑物或者物体时，会 在建筑物或比较高的物体中感应出相反的电荷，会产生雷云对大地的放电，即 我们经常说的雷击现象，遭受雷击时，会产生很大的雷电流和雷电压，对于建 筑物及设备甚至人身都会产生极大的威胁。通常建筑物遭受雷击都是下形雷造 成的，下形雷主要是指雷电由雷云向地面建筑物行进的，反之称为上形雷，比 较少见。雷电的种类通常有三类，比较常见的是线形雷。片形雷比较少见，另 外有时候还能看到球形雷。

.
26
•
雷电传播的途径
.
27
四、电磁感应： 雷击发生在供电线路附近，或击在避雷针上
产生较大的交变电磁场，此交变磁场的能量将感 应于线路并最终作用到设备上，对用电设备造成 极大危害。 五、雷电波侵入：
由于雷电对架空线路或金属管道的作用，雷 电波可能沿着这些管线侵入屋内，危及人身安全 或损坏设备。
.

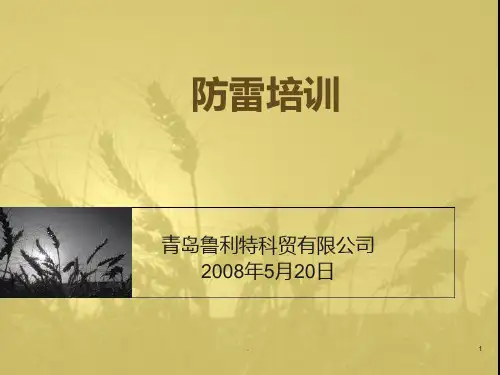

防雷培训
青岛鲁利特科贸有限公司 2008年5月20日
.
1
主要内容
• 雷电的形成及分类 • 雷电的危害 • 雷电的防护 • 防雷产品及选择 • 接地、电的形成
.
3
.
4
.
5
下行先导
.
6
.
7
.
8
.
9
雷电是大气中的放电现象。在大气 层中，云层间或云和地之间的电位差增 大达到一定程度时，即发生猛烈放电现 象（闪电）。可见，雷电的产生首先与 大气层中的云有关，如层积云、雨层云、 积云、积雨云等，最重要的则是积雨云， 气象专业书中讲的积雨云就是指雷雨云。
.
13
.
14
三、雷暴日等级划分
凡在一天之内能听到雷声的就算一个雷暴日。 地区雷暴日等级宜划分为少雷区、多雷区、高雷 区、强雷区，并符合下列规定： 1、少雷区：年平均雷暴日在20天及以下的地区： 2、多雷区：年平均雷暴日大于20天，不超过40 天的地区； 3、 高雷区：年平均雷暴日大于40天，不超过60 天的地区； 4、强雷区：年平均雷暴日超过60天以上的地区。
.
16
一、直接雷击：
雷电直接击在建筑物上，产生电效应、热效应 和机械力者。在雷暴活动区域内，雷云直接通过人 体，建筑物或设备等对地放电所产生的电击现象。 称之为直接雷击。此时雷电的主要破坏力在于电流 特性而不在于放电产生的高电位。雷电击中人体、 建筑物或设备时，强大的雷电流转变为热能。该能 量可以熔化50-200立方米的钢材。因此雷击电流 的高温热效应将灼伤人体、引起建筑物燃烧，使设 备部件熔化。在雷电流流过的通道上，物体水分热 气化而激烈膨胀，产生强大的冲击性机械力。该机 械力可以达到5000-6000N，因而可使人体组织、 建筑物结构、设备不见等断裂破坏，从而导致人员 伤亡、建筑物破坏，以及设备毁坏等。

பைடு நூலகம்
