正弦波振荡器部分练习题

  • 格式：doc
  • 大小：32.50 KB
  • 文档页数：2

正弦波振荡器一部分练习题
一、选择题
1、振荡器的振荡频率取决于 。 （ ）
A．供电电源 B．选频网络 C．晶体管的参数 D．外界环境
2、为提高振荡频率的稳定度，高频正弦波振荡器一般选用 。 （ ）
A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器
3、设计一个振荡频率可调的高频高稳定度的振荡器，可采用 （ ）
A．RC振荡器 B．石英晶体振荡器
C．互感耦合振荡器 D．并联改进型电容三点式振荡器
4、串联型晶体振荡器中，晶体在电路中的作用等效于 。 ( )
A．电容元件 B．电感元件 C．大电阻元件 D．短路线
5、振荡器是根据 反馈原理来实现的， 反馈振荡电路的波形相对较好。 （ ）
A、正、电感 B、正、电容 C、负、电感 D、负、电容
6、 振荡器的频率稳定度高。 （ ）
A．互感反馈 B．克拉泼电路 C．西勒电路 D．石英晶体
7、石英晶体振荡器的频率稳定度很高是因为 （ ）
A．低的Q值 B．高的Q值 C．小的接入系数 D. 大的电阻
8、正弦波振荡器中正反馈网络的作用是 （ ）
A．保证产生自激振荡的相位条件
B．提高放大器的放大倍数，使输出信号足够大
C．产生单一频率的正弦波
D．以上说法都不对

9、在讨论振荡器的相位稳定条件时，并联谐振回路的Q值越高，值越大，其相位稳
定性 （ ）
A、越好 B、越差 C、不变 D、无法确定
10、并联型晶体振荡器中，晶体在电路中的作用等效于 ( )
A．电容元件 B．电感元件 C．电阻元件 D．短路线

11、克拉拨振荡器属于 振荡器。 ( )

A . RC振荡器 B .电感三点式振荡器 C .互感耦合振荡器 D .电容三点式振荡器
12、振荡器与放大器的区别是 （ ）
A．振荡器比放大器电源电压高 B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
13、如图所示电路，以下说法正确的是 （ ）
A． 该电路由于放大器不能正常工作，不能产生正弦波振荡
B． 该电路由于无选频网络，不能产生正弦波振荡
C． 该电路由于不满足相位平衡条件，不能产生正弦波振荡
D． 该电路满足相位平衡条件，可能产生正弦波振荡

合集下载

LC正弦波振荡器

LC正弦波振荡器

波振荡器。
第４章 正弦波振荡器
正弦波振荡器输出信号的频率范围是很宽的，基本上可 以分成两大类。一类是由电阻、电容元件组成的RC振荡器， 它适用于产生低频正弦波振荡信号，其振荡频率范围为几赫 兹到几十千赫兹。另一类是由集中参数LC元件组成的高频振 荡器，它的振荡频率在几十千赫兹到几十兆赫兹。如果频率 更高，进入米波、分米波范围，则由分布参数系统组成超高
(4-3)
第４章 正弦波振荡器 式(4-3)可以分为两部分， 即
AuFu=1 j=jA+j F=2n (n=0,1,2,……) (4-4) (4-5)
式(4-4)为自激振荡的振幅平衡条件， 式(4-5)为自激振荡的相 位平衡条件。 一个电路要产生自激振荡必须满足上述两个条 件。
第４章 正弦波振荡器
第４章 正弦波振荡器
4.1 概
4.1.1 振荡器的概念和用途
所谓振荡器是一种不需要外加激励信号，而能将直流电
源的能量转变为交流能量的电子设备。它与放大器最根本的 区别在于它的工作不需要外加信号的推动。
第４章 正弦波振荡器
振荡器电路是一种用途非常广泛的基本电子线路。例如，
在无线电通信、广播、电视发射系统中，高频振荡器是个核
环过程，进入到晶体管的饱和区和截止区，放大器的增益下
降，AuFu也就减小，使振荡从AuFu>1过渡到AuFu=1，振荡稳
定下来，最后达到平衡状态。
第４章 正弦波振荡器
由增幅振荡到稳幅振荡的建立过程，说明前者由起振条 件来保证，即AuFu>1，后者由晶体管特性的非线性来实现自 动限幅，而LC回路起选频作用，使振荡回路输出单一频率的 正弦信号。
式(4-2)
u A
(4-2)
u 都为 F
高频第4章LC正弦波振荡器

高频第4章LC正弦波振荡器


二、产生自激振荡的两个条件 ——振荡的平衡条件
KF 1
KF2n(n0， 1， 2)
12
三、振荡的起振条件
KF1
（即通电之初，振荡是如何建立起来的？）
13
四、振荡器的稳定条件
如果环路增益特性存在着两个平衡点A和B， 其中，A点是稳定的，而B是不稳定点。
|T(ωo)|
44
45
二、串联晶振电路
晶体工作在串联谐振频率fs，晶体等效为短路。
46
三、泛音晶振电路 （自学）
泛音——石英片振动的机械谐波
L1
C2
C1
47
理解: 计算:
识图:
48
本章总结:
振荡的平衡条件 稳定条件
振荡器的起振条件 振荡频率、频率稳定度
1.根据三端式振荡器相位平衡条件的判断 准则，会判断已知振荡电路能否振荡。
1、电路结构 2、验证相位平衡条件
二、 电感反馈三点式振荡器（哈特莱振荡器） 1、电路结构 2、验证相位平衡条件
三、 总结出：
三点式LC 振荡器相位平衡条件的判断准则
17
一、 电容反馈三点式振荡器（考毕兹振荡器） 1、电路结构（对应电路名称的来历） 2、相位平衡条件 3、起振条件 4、振荡频率
18
外电路参数变化对振荡频率的影响小。（Cq<<C0)
若分布电容Cn并在C0
上
fp
2
1 LqC (C 00CCqn)C Cqn
1
2 LqCq
39
4.7 石英晶体振荡器电路
一、并联晶振电路
感性
X
晶体工作在并联谐振频率fp
容性
容性
与串联谐振频率fs之间， 在fp附近，晶体等效为电感。

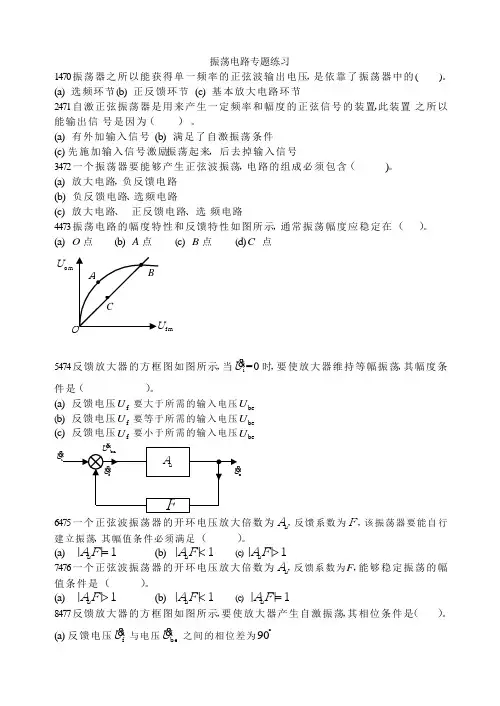

振荡电路习题(通信电子线路)

振荡电路习题(通信电子线路)

振荡电路专题练习1470振 荡 器 之 所 以 能 获 得 单 一 频 率 的 正 弦 波 输 出 电 压，是 依 靠 了 振 荡 器 中 的 ( )。

(a) 选 频 环 节 (b) 正 反 馈 环 节 (c) 基 本 放 大 电 路 环 节2471自 激 正 弦 振 荡 器 是 用 来 产 生 一 定 频 率 和 幅 度 的 正 弦 信 号 的 装 置，此 装 置 之 所 以 能 输 出 信 号 是 因 为（ ） 。

(a) 有 外 加 输 入 信 号 (b) 满 足 了 自 激 振 荡 条 件(c) 先 施 加 输 入 信 号 激 励振 荡 起 来， 后 去 掉 输 入 信 号 3472一 个 振 荡 器 要 能 够 产 生 正 弦 波 振 荡，电 路 的 组 成 必 须 包 含（ )。

(a) 放 大 电 路，负 反 馈 电 路 (b) 负 反 馈 电 路、选 频 电 路(c) 放 大 电 路、 正 反 馈 电 路、 选 频 电 路4473振 荡 电 路 的 幅 度 特 性 和 反 馈 特 性 如 图 所 示，通 常 振 荡 幅 度 应 稳 定 在 （ ）。

(a) O 点 (b) A 点 (c) B 点 (d) C 点5474反 馈 放 大 器 的 方 框 图 如 图 所 示，当 &U i= 0 时，要 使 放 大 器 维 持 等 幅 振 荡，其 幅 度 条 件 是（ ）。

(a) 反 馈 电 压 U f 要 大 于 所 需 的 输 入 电 压 U be (b) 反 馈 电 压 U f 要 等 于 所 需 的 输 入 电 压 U be (c) 反 馈 电 压 U f 要 小 于 所 需 的 输 入 电 压 U be6475一 个 正 弦 波 振 荡 器 的 开 环 电 压 放 大 倍 数 为 A u ，反 馈 系 数 为 F ，该 振 荡 器 要 能 自 行 建 立 振 荡，其 幅 值 条 件 必 须 满 足 （ ）。

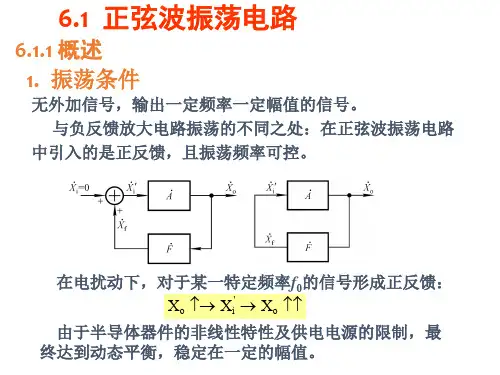

模拟电子技术6.1正弦波振荡电路
