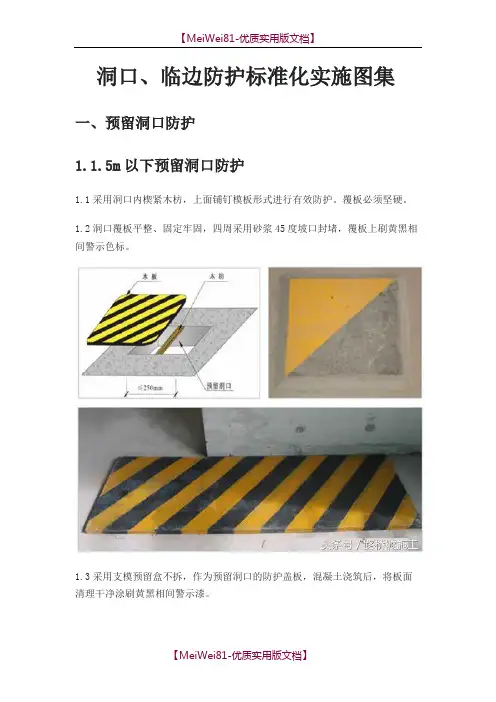

洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。
覆板必须坚硬。
1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。
1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。
2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。
2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。
2.3在醒目的位置悬挂安全警示牌。
3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。
3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。
4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。
4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。
二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。
2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。
3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。
三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。
防护门底部安装180㎜高踢脚步板。
1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。
1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。
建筑施工临边洞口防护规程在建筑施工的过程中，临边洞口的防护工作至关重要。
这不仅关系到施工人员的生命安全，也是保障工程顺利进行的重要环节。
为了有效预防坠落事故的发生，确保施工现场的安全，制定并严格遵守建筑施工临边洞口防护规程是必不可少的。
一、临边洞口的定义与分类临边，指的是施工现场中，工作面边沿无围护设施或围护设施高度低于 80 厘米的高处作业。
常见的临边包括楼梯侧边、阳台周边、屋面周边、卸料平台侧边等。
洞口，则是指在建筑物上预留的，尺寸大于或等于25 厘米的孔洞。
洞口可分为水平洞口和垂直洞口。
水平洞口如楼板洞口、管道井口；垂直洞口如电梯井口、通风井口等。
二、临边洞口防护的重要性临边洞口是施工现场中最容易发生坠落事故的部位之一。
一旦防护措施不到位，施工人员在作业过程中稍有不慎，就可能从临边洞口坠落，造成严重的伤亡事故。
此外，临边洞口的坠落事故还可能导致工程进度延误、成本增加、企业声誉受损等一系列问题。
因此，做好临边洞口的防护工作，是保障施工人员生命安全、维护企业利益、保证工程顺利进行的关键。
三、临边防护的具体措施1、防护栏杆的设置对于临边部位，应设置防护栏杆。
防护栏杆应由上、下两道横杆及栏杆柱组成，上横杆离地高度为 12 米，下横杆离地高度为 06 米。
栏杆柱间距不应大于 2 米，且应牢固可靠。
防护栏杆应能承受 1000N 的外力。
2、防护网的铺设在防护栏杆内侧，应张挂密目式安全网，防止人员和物体从临边部位坠落。
安全网应封闭严密，不得有缝隙。
3、警示标识的设置在临边部位，应设置明显的警示标识，如“当心坠落”“禁止翻越”等，提醒施工人员注意安全。
四、洞口防护的具体措施1、水平洞口防护对于尺寸小于 50 厘米的水平洞口，可采用木板或钢板覆盖，并固定牢固。
对于尺寸大于 50 厘米的水平洞口，应在洞口周边设置防护栏杆，并张挂安全网。
在洞口下方，应设置安全平网，防止人员和物体坠落。
2、垂直洞口防护（1）电梯井口防护电梯井口应设置定型化、工具化的防护门，防护门高度不低于 18 米，底部设置不低于 18 厘米的挡脚板。

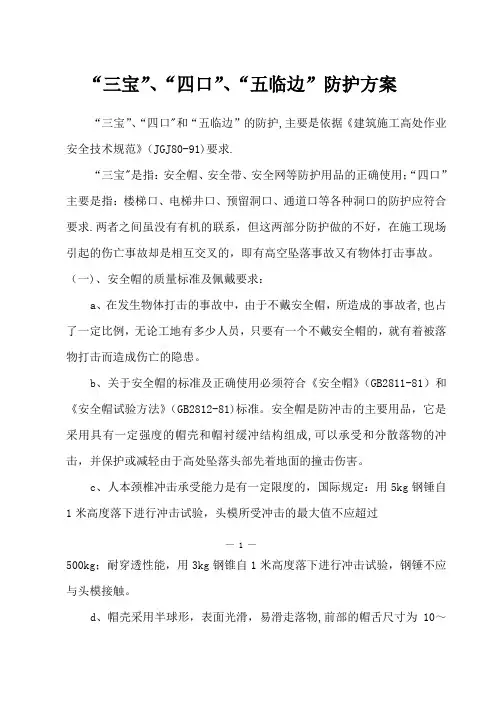

“三宝”、“四口”、“五临边”防护方案“三宝”、“四口"和“五临边”的防护,主要是依据《建筑施工高处作业安全技术规范》（JGJ80-91)要求.“三宝"是指：安全帽、安全带、安全网等防护用品的正确使用；“四口”主要是指：楼梯口、电梯井口、预留洞口、通道口等各种洞口的防护应符合要求.两者之间虽没有有机的联系，但这两部分防护做的不好，在施工现场引起的伤亡事故却是相互交叉的，即有高空坠落事故又有物体打击事故。
（一)、安全帽的质量标准及佩戴要求：a、在发生物体打击的事故中，由于不戴安全帽，所造成的事故者,也占了一定比例，无论工地有多少人员，只要有一个不戴安全帽的，就有着被落物打击而造成伤亡的隐患。
b、关于安全帽的标准及正确使用必须符合《安全帽》（GB2811-81）和《安全帽试验方法》（GB2812-81)标准。
安全帽是防冲击的主要用品，它是采用具有一定强度的帽壳和帽衬缓冲结构组成,可以承受和分散落物的冲击，并保护或减轻由于高处坠落头部先着地面的撞击伤害。
c、人本颈椎冲击承受能力是有一定限度的，国际规定：用5kg钢锤自1米高度落下进行冲击试验，头模所受冲击的最大值不应超过— 1 —500kg；耐穿透性能，用3kg钢锥自1米高度落下进行冲击试验，钢锤不应与头模接触。
d、帽壳采用半球形，表面光滑，易滑走落物,前部的帽舌尺寸为10～55㎜,其余部分的帽沿尺寸为10～35㎜.e、帽衬项端至帽壳内面的垂直间距为20～25㎜，帽衬至帽壳内侧面的水平间距为5～20㎜.f、安全帽在保证承受冲击力的前提下,要求越轻越好,重量不超过400g。
g、每顶安全帽上应有:制造厂名称、商标、型号、制造年月、许可证编号。
每顶安全帽出厂时,必须有检验部门批量验证和工厂检验合格证。
h、佩戴安全帽时，必须系紧下颚系带，防止安全帽坠落而失去防护作用。
(二）、安全带的质量标准及使用要求:必须符合《安全带》(GB6094—85)、《安全带检验方法》（GB6095—85)标准.a、冲击力的大小主要是由人体体重和坠落距离而定，坠落距离与安全挂绳长度有关，使用3m以上的长绳应加缓冲器，单腰带式安全带的冲击试验荷载不超过9.0kN。
工具式定型化临时设施技术 7.7.1 技术内容
工具式定型化临时设施包括标准化箱式房、定型化临边 洞口防护、加工棚，构件化PVC绿色围墙、预制装配式马道、 可重复使用临时道路板等。 （1）标准化箱式施工现场用房包括办公室用房，会议 室、接待室、资料室、活动室、阅读室、卫生间。标准化箱 式附属用房，包括食堂、门卫房、设备房、试验用房。按照 标准尺寸和符合要求的材质制作和使用。 表 7.3 标准化箱式房几何尺寸（建议尺寸）
（2）定型化临边洞口防护、加工棚 定型化、可周转的基坑、楼层临边防护、水平洞口防护， 可选用网片式、格栅式或组装式。 当水平洞口短边尺寸大于 1500mm时，洞口四周应搭设 不低于 1200mm防护，下口设置踢脚线并张挂水平安全网， 防护方式可选用网片式、格栅式或组装式，防护距离洞口边 不小于200mm。 楼梯扶手栏杆采用工具式短钢管接头，立杆采用膨胀螺 栓与结构固定，内插钢管栏杆，使用结束后可拆卸周转重复 使用。 可周转定型化加工棚基础尺寸采用 C30混凝土浇筑,预埋 400mm×400mm×12mm钢板,钢板下部焊接直径 20mm钢筋,并 塞焊 8个M18螺栓固定立柱。立柱采用 200mm×200mm型钢 ,
立杆上部焊接500mm×200mm×10mm的钢板,以M12的螺栓连 接桁架主梁，下部焊接 400mm×400mm×10mm钢板。斜撑为 100mm×50mm 方钢 , 斜撑的两端焊接 150mm×200mm×10mm 的钢板,以M12的螺栓连接桁架主梁和立柱。 （3）构件化PVC绿色围墙 基础采用现浇混凝土，支架采用轻型薄壁钢型材，墙体 采用工厂化生产的PVC扣板，现场采用装配式施工方法。 （4）预制装配式马道 立杆采用 159mm×5.0mm 钢管，立杆连接采用法兰连 接，立杆预埋件采用同型号带法兰钢管，锚固入筏板混凝土 深度500mm，外露长度500mm。立杆除埋入筏板的埋件部分， 上层区域杆件在马道整体拆除时均可回收。马道楼梯梯段侧 向主龙骨采用16a号热轧槽钢，梯段长度根据地下室楼层高度 确定，每主体结构层高度内两跑楼梯，并保证楼板所在平面 的休息平台高于楼板200mm。踏步、休息平台、安全通道顶 棚覆盖采用3mm花纹钢板，踏步宽250mm，高200mm，楼梯 扶手立杆采用30mm×30mm×3mm方钢管（与梯段主龙骨螺栓 连 接 ）， 扶 手 采 用 50mm×50mm×3mm 方 钢 管 ， 扶 手 高 度 1200mm，梯段与休息平台固定采用螺栓连接，梯段与休息 平台随主体结构完成逐步拆除。 （5）装配式临时道路 装配式临时道路可采用预制混凝土道路板、装配式钢 板、新型材料等，具有施工操作简单，占用场地少，便于拆 装、移位，可重复利用，能降低施工成本，减少能源消耗和 废弃物排放等优点。应根据临时道路的承载力和使用面积等 因素确定尺寸。 7.7.2 技术指标 工具式定型化临时设施应工具化、定型化、标准化，具 有装拆方便，可重复利用和安全可靠的性能；防护栏杆体系、 防护棚经检测防护有效，符合设计安全要求。预制混凝土道 路板适用于建设工程临时道路地基弹性模量≥40Mpa，承受 载重≤ 40t 施工运输车辆或单个轮压≤ 7t的施工运输车辆路 基上铺设使用；其他材质的装配式临时道路的承载力应符合 设计要求。 7.7.3 适用范围 工业与民用建筑、市政工程等。 7.7.4 工程案例 北京新机场停车楼及综合服务楼、丽泽 SOHO、同仁医 院（亦庄）、沈阳裕景二期，大连瑞恒二期，大连中和才华、 沈阳盛京银行二标段、北京市昌平区神华技术创新基地、北 京亚信联创全球总部研发中心。
