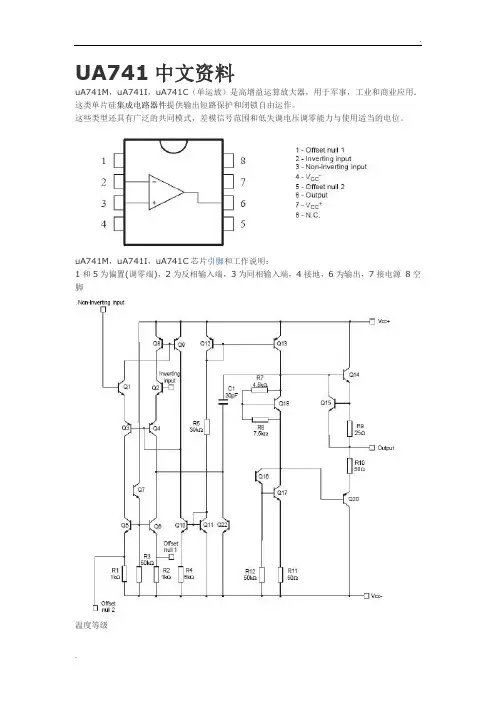

. UA741中文资料
uA741M，uA741I，uA741C（单运放）是高增益运算放大器，用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。
这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。
uA741M，uA741I，uA741C芯片引脚和工作说明：
1和5为偏置(调零端)，2为反相输入端，3为同相输入端，4接地，6为输出，7接电源 8空脚
温度等级 .
. Package 封装
Part Number零件型号 Temperature Range 工作温度范围 N D
UA741C 0℃ - +70℃ • •
UA741I -40℃ - +105℃ • •
UA741M -55℃ - +125℃ • •
例如 : UA741CN
ABSOLUTE MAXIMUM RATINGS最大额定值
Symbol符号 Parameter 参数 UA741M UA741I UA7单VCC Supply voltage 电源电压 ±22
Vid Differential Input Voltage 差分输入电压 ±30
Vi Input Voltage 输入电压 ±15
Ptot Power Dissipation 功耗 500
Toper Output Short-circuit Duration输出短路持续时间 Infinite无限制
Operating Free-air Temperature Range工作温度 -55 to +125 -40 to +105 0 to ℃Tstg Storage Temperature Range储存温度范围 -65 to +150
ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise
TP2411/TP2412/TP2414描述：
TP2411，TP2412和TP2414是低成本，单路，双路和四路轨到轨输出，单电源放大器，具有低失调和输入电压，低电流噪声和宽信号带宽。 低失调，低噪声，非常低的输入偏置电流和高速的结合使这些放大器可用于各种应用。
滤波器，积分器，光电二极管放大器和高阻抗传感器都受益于这种功能组合。音频和其他交流应用受益于这些设备的宽带宽和低失真。
这些放大器的应用包括功率放大器（PA）控制，激光二极管控制环路，便携式和环路供电的仪器，便携式设备的音频放大以及ASIC输入和输出放大器。
TP2411/TP2412/TP2414特点：
增益带宽积：10 MHz
低噪声：8.2 nV /√Hz（f = 1kHz）
摆率：7 V /μs
失调电压：1 mV（最大）
EMIRR IN +：88 dB（在2.4GHz下）
低THD + N：0.0005％
电源范围：2.2 V至5.5 V
电源电流：1.4 mA / ch
低输入偏置电流：0.3pA（典型值）
轨到轨I / O
高输出电流：70 mA（1.0V压降）
–40°C至125°C的工作范围
Features Description
增益带宽积：10 MHz
低噪声：8.2
nV /√Hz（f =
1kHz）
摆率：7 V /μs
失调电压：1
mV（最大）
EMIRR IN +：88 dB（在2.4GHz下） TP2411，TP2412和TP2414是低成本，单，双和四轨至轨输出，单电源放大器，具有低失调和输入电压，低电流噪声和宽信号带宽。
低失调，低噪声，非常低的输入偏置电流和高速的结合使这些放大器可用于多种应用。
滤波器，积分器，光电二极管放大器和高阻抗传感器都受益于这种功能组合。
音频和交流应用受益于这些设备的宽带宽和低失真。
低THD + N：0.0005％
LM3241
LM3241 PRODUCT BRIEF 6MHz, 750mA Miniature, Adjustable, Step-Down DC-DC Converter for RF Power Amplifiers
Literature Number: SNOSB38
芯天下--/
LM3241 PRODUCT BRIEFOctober 13, 2011
6MHz, 750mA Miniature, Adjustable, Step-Down DC-DC
Converter for RF Power Amplifiers
General Description
The LM3241 is a DC-DC converter optimized for powering RF
power amplifiers (PAs) from a single Lithium-Ion cell; howev-
er, it may be used in many other applications. It steps down
an input voltage from 2.7V to 5.5V to an adjustable output
voltage from 0.6V to 3.4V. Output voltage is set using a VCON
analog input for controlling power levels and efficiency of the
RF PA.
The LM3241 offers three modes of operation. In PWM mode
the device operates at a fixed frequency of 6MHz (typ.) which
minimizes RF interference when driving medium-to-heavy

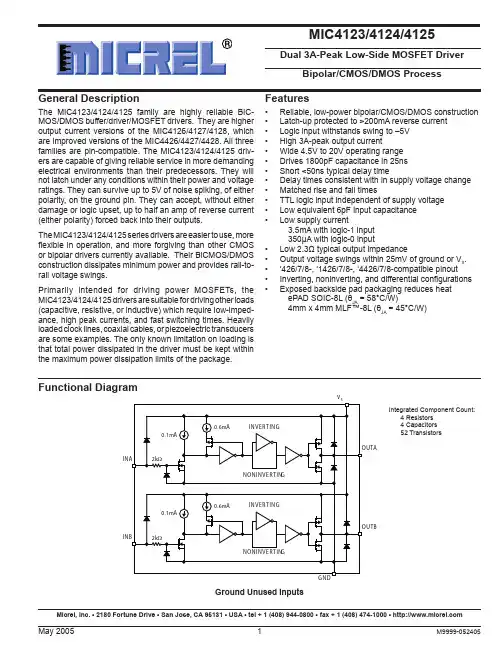

May 2005 1 M9999-052405MIC4123/4124/4125 Micrel, Inc.MIC4123/4124/4125
Dual 3A-Peak Low-Side MOSFET Driver
Bipolar/CMOS/DMOS Process
Features
• Reliable, low-power bipolar/CMOS/DMOS construction
• Latch-up protected to >200mA reverse current
• Logic input withstands swing to –5V
• High 3A-peak output current
• Wide 4.5V to 20V operating range
• Drives 1800pF capacitance in 25ns
• Short <50ns typical delay time
• Delay times consistent with in supply voltage change
• Matched rise and fall times
• TTL logic input independent of supply voltage
• Low equivalent 6pF input capacitance
• Low supply current
3.5mA with logic-1 input
350µA with logic-0 input
• Low 2.3Ω typical output impedance
• Output voltage swings within 25mV of ground or VS.
• ‘426/7/8-, ‘1426/7/8-, ‘4426/7/8-compatible pinout
• Inverting, noninverting, and differential configurations
