玻璃幕墙四性检测

幕墙四性试验测试程序1检测设备：有静压箱、风速仪、供压系统、压力计、位移计、淋水装置、水流量计等。

2空气渗透性能检测试件首先按设计要求安装于检测台上，安装完毕后须核查，确认符合设计要求后即可进行检测。

2.1预备加压：以250pa的压力对试件进行预备加压，持续时间为5min。

然后使压力降为零，在试件挠度消除后开始进行检测。

2.2按下表所规定的各压力级依次加压，每级压力作用时间不少于10S，记录各级压力差作用下通过试件的空气渗透量测定值，并以100pa作用下的测定值作为q2.3测定值整理方法：标准状态[温度293K（20℃）；压力101.3Kpa(760mmHg);空气密度1.202kg/m3]下固定部分的空气渗透量q(m3/h)：q=(293/101.3)×（q·P/T）×（1/4.65）式中：P检测室气压值 KpaT检测室空气温度值 K2.4计算标准状态下，幕墙单位缝长的空气渗透量q0(m3/h·m)以作为幕墙固定部分空气渗透性能的分级指标值加压顺序表单位：Pa3雨水渗漏性能检测试件首先按设计要求安装于检测台上，安装完毕后须检查，确认符合设计要求后即可进行检测。

3.1预备加压：以250Pa的压力对试件进行预备加压，持续间为5min。

然后使压力降为零，在试件挠度消除后开始进行检测。

3.2淋水：以4L/m2.min的水量对整个试件均匀地喷淋，直至检测完毕。

水温应在8-25的范围内。

3.3加压：在淋水的同时，按规定的各压力级依次加压。

每级压力的持续时间为10min，直到试件室内侧出现严重渗漏为止。

加压形式分为稳定和波动两种。

见表1和表2所示。

波动范围为稳定压的3/5，波动周期为3s。

表1 单位：Pa表2 单位：Pa3.4记录：记录渗漏时的压力差值、渗漏部位和渗漏状况。

3.5判断：以试件出现严重渗漏时所承受的压力差值作为雨水渗漏性能的判断基础。

以该压力差的前一级压力差作为试件雨水渗漏性能的分级指标值。

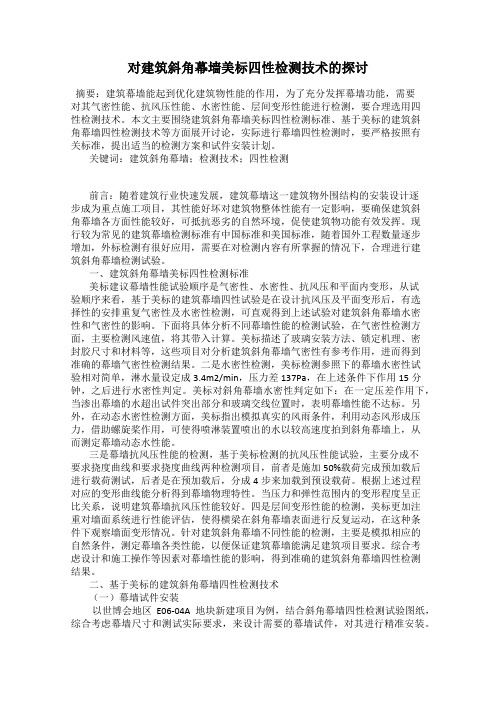

对建筑斜角幕墙美标四性检测技术的探讨摘要：建筑幕墙能起到优化建筑物性能的作用，为了充分发挥幕墙功能，需要对其气密性能、抗风压性能、水密性能、层间变形性能进行检测，要合理选用四性检测技术。

本文主要围绕建筑斜角幕墙美标四性检测标准、基于美标的建筑斜角幕墙四性检测技术等方面展开讨论，实际进行幕墙四性检测时，要严格按照有关标准，提出适当的检测方案和试件安装计划。

关键词：建筑斜角幕墙；检测技术；四性检测前言：随着建筑行业快速发展，建筑幕墙这一建筑物外围结构的安装设计逐步成为重点施工项目，其性能好坏对建筑物整体性能有一定影响，要确保建筑斜角幕墙各方面性能较好，可抵抗恶劣的自然环境，促使建筑物功能有效发挥。

现行较为常见的建筑幕墙检测标准有中国标准和美国标准，随着国外工程数量逐步增加，外标检测有很好应用，需要在对检测内容有所掌握的情况下，合理进行建筑斜角幕墙检测试验。

一、建筑斜角幕墙美标四性检测标准美标建议幕墙性能试验顺序是气密性、水密性、抗风压和平面内变形，从试验顺序来看，基于美标的建筑幕墙四性试验是在设计抗风压及平面变形后，有选择性的安排重复气密性及水密性检测，可直观得到上述试验对建筑斜角幕墙水密性和气密性的影响。

下面将具体分析不同幕墙性能的检测试验，在气密性检测方面，主要检测风速值，将其带入计算。

美标描述了玻璃安装方法、锁定机理、密封胶尺寸和材料等，这些项目对分析建筑斜角幕墙气密性有参考作用，进而得到准确的幕墙气密性检测结果。

二是水密性检测，美标检测参照下的幕墙水密性试验相对简单，淋水量设定成3.4m2/min，压力差137Pa，在上述条件下作用15分钟，之后进行水密性判定。

美标对斜角幕墙水密性判定如下：在一定压差作用下，当渗出幕墙的水超出试件突出部分和玻璃交线位置时，表明幕墙性能不达标。

另外，在动态水密性检测方面，美标指出模拟真实的风雨条件，利用动态风形成压力，借助螺旋桨作用，可使得喷淋装置喷出的水以较高速度拍到斜角幕墙上，从而测定幕墙动态水性能。

幕墙四性试验方案（Test Project）深圳市科成建筑幕墙门窗测试有限公司二0一二年七月十六日目录1、总则---------------------------------------22、试验概述-----------------------------------23、深圳市科成建筑幕墙门窗测试有限公司简介-----24、工程资料-----------------------------------25、试验样品-----------------------------------2～36、试验描述-----------------------------------3～131、总则本方案的主要内容是XXX工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。

2、试验概述气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市科成建筑幕墙门窗测试有限公司简介（见科成公司简介画册）4、工程资料工程名称：工程地址：委托方：设计单位：幕墙施工单位：试验基地：5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不同结构或不同材料的幕墙至少分别送样一幅进行检测，每幅样品的高度至少有一个层高，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。

样品尺寸：4090mm(宽)×3925mm (高)（含8片固定玻璃，1个开启扇）的玻璃幕墙试件。

面板：东莞市龙辉建筑玻璃有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm。

结构材料：铝型材：佛山市三水凤铝铝业有限公司产G200A-01立柱，壁厚：4.0mm；横梁壁厚：4.0mm；窗扇料壁厚：4.0mm。

玻璃幕墙工程质量检验与验收规范玻璃幕墙工程作为现代建筑设计的重要组成部分，承载着建筑外观美观与功能实用的双重要求。

为确保玻璃幕墙工程质量，需要进行全面检验与验收。

本文将介绍玻璃幕墙质量检验的标准、方法和验收规范，并阐述其重要性。

一、玻璃幕墙工程质量检验标准玻璃幕墙工程的质量检验应依据国家相关标准和规范进行。

以下为常用的玻璃幕墙工程质量检验标准：1. GB 6566-2010《建筑物室内装饰装修材料中甲醛释放限量》：检验玻璃幕墙中使用的装饰材料中甲醛释放量是否符合国家标准。

2. GB/T 14406-2017《建筑幕墙和采光顶检验规范》：对玻璃幕墙的设计、材料、制作、安装和检验等方面进行了详细规定。

3. JG/T 210-2012《建筑幕墙质量检验标准》：是针对建筑幕墙工程整体的质量检验标准，其中包括了针对玻璃幕墙的检验评定要求。

二、玻璃幕墙工程质量检验方法1. 现场检查与试验：在施工中，应定期派专人进行现场检查，包括对辅材、支架、密封胶的检查、钢结构的焊接和热处理检验等。

同时，还应进行玻璃的抗风压试验、气密性试验和水密性试验等。

2. 可视检验：可视检验是通过目测、目镜、放大镜等工具对玻璃幕墙进行外观检验，包括玻璃表面的平整度、玻璃背面的清洁度、密封胶的外观等。

3. 物理性能测试：通过对玻璃幕墙进行抗风压试验、防水性能试验、气密性试验等物理性能测试，确保玻璃幕墙的稳定性、密封性和防水性能等达到国家标准要求。

三、玻璃幕墙工程验收规范玻璃幕墙工程的验收应包括全面的功能性、质量性和安全性的评估。

验收过程应满足以下规范：1. 施工单位应提供完整的项目竣工资料，包括设计图纸、施工图纸、产品合格证明、材料检验报告等。

2. 根据国家标准和设计要求，对玻璃幕墙的外观质量、物理性能、防水性能、抗风压性能等进行全面检测。

3. 验收过程中，应邀请相关设计单位、监理单位以及业主代表参与，确保评估结果客观准确。

4. 对于未达到国家质量标准的玻璃幕墙工程，应要求施工单位或供应商进行整改，并进行复测和复验，直至符合要求为止。

精心整理建筑门窗幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：1、2345占试件总面积的比例与工程实际接近。

6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。

7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。

检测完毕以后，进行试件撤卸。

8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米≤宽≤5米；2米≤高≤8米）。

912（1）（2）300m m ×300mm米；硅酮结构胶3支；与实验结构胶组成基本相同的浅色或半透明密封胶一支（对比胶）。

本项参数检测周期需要28天。

（3）硅酮结构胶现场剥离，工程制作中副框与玻璃用结构胶粘接干透后，现场进行剥离试验。

本项参数检测周期需要2天。

3、钢型材复检玻璃（石材）幕墙用受力杆件的钢型材（热镀锌槽钢、角钢、方管等）：力学性能（抗拉强度、屈服强度、断后伸长率）、镀锌层厚度及均匀性检测。

要求同一厂家、规格、批次的材料复检一组。

每组试样取一根，长度400mm。

本项参数检测周期需要8天。

4、铝合金型材复检5天。

5×25mm6（H10×H+（例7要求同一厂家、规格、批次的材料复检一组。

送检样品为工程用石材，尺寸50mm ×30mm×(工程实际用材厚度)mm，数量30块,AB组分胶各0.5公斤。

本项参数检测周期需要8天。

8、玻璃幕墙节能检测（1）中空玻璃露点，要求同一厂家、规格、批次的材料复检一组，样品为工程实际用中空玻璃尺寸最接近510mm×360mm的15片，或在同一工艺下制作的规格510mm×360mm中空玻璃15片。

玻璃幕墙工程质量检验标准一、材料进场检验要求所有进场的玻璃幕墙材料必须具备质量合格证明文件，包括出厂合格证、检验报告等。

玻璃应平整、无气泡、无划伤、无色差，且符合设计要求的厚度、规格和透光率。

铝合金型材应平直、无扭曲变形，表面应光滑、无划痕，颜色均匀一致。

密封胶应无结块、无杂质，具有良好的粘结性和耐候性。

所有进场材料应按规格、品种分类存放，并做好标识，避免混淆和误用。

二、防火性能检验标准玻璃幕墙材料应符合国家及地方相关防火规范的要求。

防火隔离带、防火保温材料等应按规定进行抽样送检，检验结果应符合设计要求。

防火构造节点应安装牢固，无松动、脱落现象。

三、防雷性能检验规范玻璃幕墙防雷系统应与主体结构防雷系统可靠连接。

所有防雷接地电阻应符合设计要求，并进行定期检测。

防雷连接件应安装牢固，无虚接、断裂现象。

四、节点与连接检验方法节点构造应符合设计要求，安装应准确、牢固。

连接件应按规定进行承载力试验，试验结果应符合设计要求。

玻璃与铝合金框架的连接应使用专用夹具或胶粘剂，确保连接牢固可靠。

五、安装质量检验流程安装前应对幕墙结构进行复核，确保尺寸、位置准确。

安装过程中应随时检查幕墙的垂直度、平整度、水平度等指标。

安装完成后应对整体幕墙进行外观检查，确保无破损、无污渍、无划痕。

六、幕墙应力色差检验幕墙玻璃应力应均匀一致，无明显色差和光斑。

幕墙玻璃安装完成后应进行应力测试，确保应力分布符合要求。

对于出现应力色差问题的玻璃应及时进行更换或修复。

七、工程淋水检验步骤淋水试验应在幕墙安装完成后进行，以检查幕墙的防水性能。

试验前应对幕墙进行全面检查，确保无遗漏的孔洞和缝隙。

淋水试验应持续一定时间，观察幕墙内侧是否有渗漏现象。

八、质量保证资料要求所有涉及玻璃幕墙工程的材料检验报告、合格证等质量证明文件应齐全、有效。

幕墙安装过程中的施工记录、验收记录等应详实、准确。

质量保证资料应按规定进行归档保存，以备查阅。

以上为玻璃幕墙工程质量检验标准的主要内容，施工单位应严格按照上述标准进行施工和检验，确保工程质量符合设计要求和相关规范。

幕墙检查检测内容幕墙是指建筑外墙上的大面积玻璃幕墙系统，是现代建筑中非常常见的一种形式。

它不仅能美化建筑外观，提高建筑的光照和通风条件，还能够提高建筑的节能性能。

由于幕墙系统的复杂性和特殊性，对幕墙系统进行定期的检查和维护至关重要。

本文将从幕墙检查检测的内容、方法和注意事项等方面进行详细阐述。

一、检查检测的内容1.玻璃检查：检查幕墙玻璃的表面是否有裂痕、破损或者划伤，确认玻璃是否完整，玻璃胶是否正常。

对于有开启功能的幕墙，还需要检查玻璃的安全开启和关闭功能是否正常。

2.密封胶检查：幕墙系统中的密封胶的密封性能和抗老化性能是很重要的，需要定期检查密封胶是否有龟裂、脱落或者变形的情况，并及时进行修补或更换。

3.铝合金构件检查：铝合金构件是幕墙系统的支撑结构，需要检查铝合金构件的连接部分是否紧固，表面是否有锈蚀、起泡、变形等情况，确保构件的稳固性和表面质量。

4.防水系统检查：幕墙系统的防水性能是非常重要的，需要检查幕墙的外围、窗框、门框等部位是否有漏水情况，尤其是结合部位和转角部位，确保防水系统的完整性。

5.安全设施检查：对幕墙系统中的安全设施如护栏、防护网、防护膜等进行检查，确保这些部件的安全性和正常使用功能。

6.灯光检查：对于一些高档的幕墙系统，常常会在设计中加入灯光元素，需要检查灯光系统的连接是否正常、灯光是否亮起等情况。

7.内部结构检查：对幕墙系统内部的结构如隔热层、隔音层、保温材料等进行检查，确认这些部件的完整性和功能性。

8.防盗系统检查：对于一些高档建筑，幕墙系统设计中常常会加入防盗报警系统，需要检查该系统的连接是否正常、报警是否灵敏等情况。

以上就是对幕墙检查检测的内容进行了详细的介绍，下面我们将从方法和注意事项两方面对幕墙的检查检测进行更加具体的阐述。

二、检查检测的方法1.视觉检查法：主要是通过肉眼观察的方式进行检查，检查玻璃、密封胶、铝合金构件、防水系统等部位是否有破损、老化、变形等情况。

幕墙四性试验方案（Test Project）深圳市科成建筑幕墙门窗测试有限公司二0一二年七月十六日目录1、总则---------------------------------------22、试验概述-----------------------------------23、深圳市科成建筑幕墙门窗测试有限公司简介-----24、工程资料-----------------------------------25、试验样品-----------------------------------2～36、试验描述-----------------------------------3～131、总则本方案的主要内容是XXX工程幕墙四性（气密性、水密性、抗风压性能、平面内变形性能）检测的试验方法及试验过程，本试验将根据如下的细则，在测试箱内模拟条件对实际样品进行检测，以确保其满足安全性及使用功能方面的要求。

2、试验概述气密性能检测、水密性能检测、抗风压性能检测、平面内变形性能检测3、深圳市科成建筑幕墙门窗测试有限公司简介（见科成公司简介画册）4、工程资料工程名称：工程地址：委托方：设计单位：幕墙施工单位：试验基地：5、试验样品样品应与实际工程中的截面大小，建筑师认可的材料相一致，原则上不同结构或不同材料的幕墙至少分别送样一幅进行检测，每幅样品的高度至少有一个层高，宽度不少于二个分格；检测样品由委托方进行取样和送检，样品的施工及安装方法也与实际施工现场的安装相一致；送样检测要有工程监理进行见证。

样品尺寸：4090mm(宽)×3925mm (高)（含8片固定玻璃，1个开启扇）的玻璃幕墙试件。

面板：东莞市龙辉建筑玻璃有限公司产双钢化中空LOW-E深蓝灰色玻璃：厚（8+12A+8）mm。

结构材料：铝型材：佛山市三水凤铝铝业有限公司产G200A-01立柱，壁厚：4.0mm；横梁壁厚：4.0mm；窗扇料壁厚：4.0mm。
