摆线液压马达使用说明书双星解读

液压站使用说明
1、接上电源，启动电机，观察电机尾部风扇转动方向是否与箭头指示方向一致；若不一致，调换电机电源线三条当中的任意两条接线，纠正电机转动方向。

2、待电机转动方向正确后，观察压力表数值有无压力显示，若有压力显示则轻旋溢流阀手柄至无压力显示；待无压力显示后空载运行10分钟至20分钟，然后用手轻摸电机和油泵外壳（注意安全，勿将手触摸到转动部位），若出现烫手现象或者噪声过大则应立即停机检查故障原因；若出现轻度发热（不烫手）属正常现象，不需要停机检查。

3、油泵电机组在加压过程中会出现噪音加大，属正常现象，不影响正常使用，不必大惊小怪。

4、油泵电机组正常运行后，点动电磁阀控制按钮，同时观察电磁阀指示灯及油缸动作情况，本步操作在油缸空载情况下进行(原因是调压阀未加压)。

5、电路控制无异常的情况下，顺时针轻旋溢流阀控制手柄进行加压，同时注意观察压力表压力显示值；加压至额定工作压力后停止加压，用扳手旋紧手柄锁紧罗姆。

6、严禁超负荷（压力表显示压力值超过额定工作压力）运行液压站。

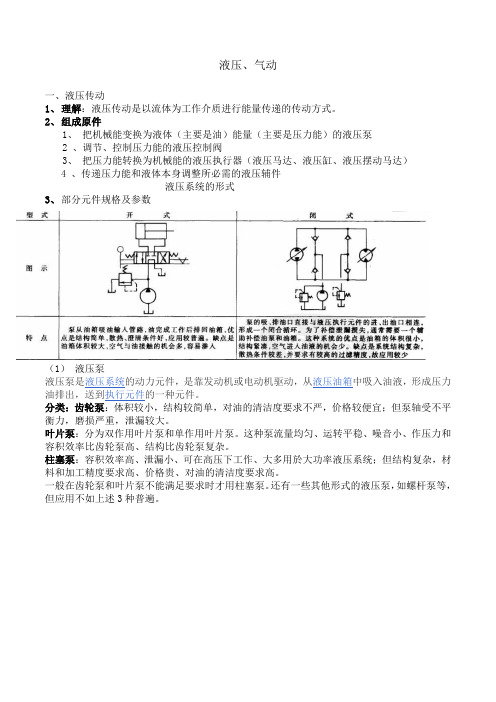

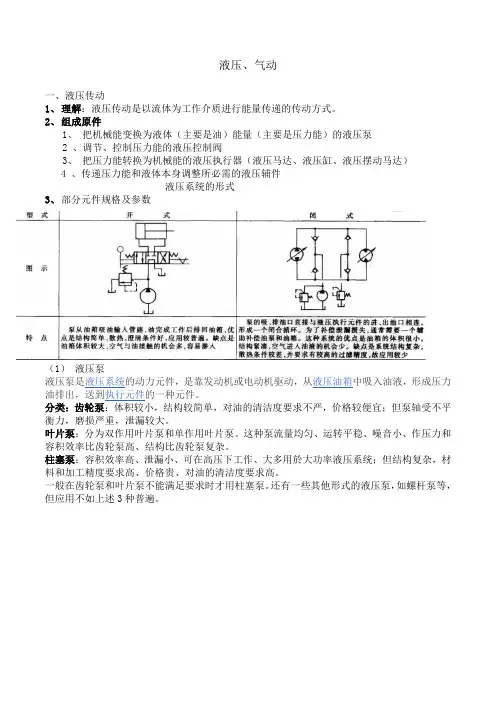

液压、气动一、液压传动1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。

2、组成原件1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵2 、调节、控制压力能的液压控制阀3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达）4 、传递压力能和液体本身调整所必需的液压辅件液压系统的形式3、部分元件规格及参数衡力，磨损严重，泄漏较大。

叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。

柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。

一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。

还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。

适用工况和应用举例【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。

A为入吸腔，B为排出腔。

泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。

被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。

KCB/2Y型齿轮油泵型号参数和安装尺寸如下：【KCB/2CY型齿轮油泵】性能参数：【KCB/2CY型齿轮油泵】安装尺寸图：KCB18.3~83.3与2CY1.1~5安装尺寸图KCB200~960与2CY8~150安装尺寸图双联叶片泵（两个单级泵并联组成，有多种规格）分类：1、按照额定转速选择：分为高度和低速两大类，高速液压马达的基本形式有齿轮式、螺杆式、叶片式和轴向柱塞式等，高速液压马达主要具有转速较高，转动惯性小，便于启动和制动，调速和换向的灵敏度高。

低速液压马达的基本形式为径向柱塞式，主要具有排量大、体积大、转速低、传动机构较简化。

YZW40-D0.75液压系统说明书
1，连接说明
1）三相380V电源接入，注意，要在断开电源的情况下做此操作；
2）2、3为电磁阀的两个灯头，分别接入控制电路的左右换向，电压为DC24V；
3）4处为两个出油口，分别接油缸的进出油口。

2，检查油箱内部清洁度，如有必要则需清洗油箱。

往油箱中装入清洁的抗磨液压油，油需到液位液温计刻度的2/3以上。

每六个月应换油一次，换油时应彻底清理内部残留污物。

3，打开电源试运行
1）此时压力表刻度指示在0，此为正常情况；
2）接通控制电路，电磁换向阀的一个灯头亮起，电磁换向阀做换向动作，过几秒钟后，压力表有压力显示，调节溢流阀，使得压力表指示在所需压力刻度上；
3）观察油缸动作，如控制电路和油缸动作不一致，则调换电磁换向阀的灯头位置；
4）在油缸停止不动作时，两个灯头应都不亮起，压力表刻度指示在0；
5）当电机不运转时，请检查电缆连接是否正确，电源是否正常；
6）当电机工作但不供油时，请检查电机旋转方向是否正确或油位过低。

如果油位过低，请立即注油。

7）根据实际情况，调整溢流阀手柄，调到自己需要的压力。

（例：油泵额定最高压力6.3MPA,调整使用压力时就不能超过6MPA,否则油泵损坏很快。

）。

3步带你认识液压马达
液压马达概述
液压马达是将液体压力能转换为机械能的装置,输出转矩和转速，是液压系统的执行元件。

马达与泵在原理上有可逆性，但因用途不同结构上有些差别：马达要求正反转，其结构具有对称性；而泵为了保证其自吸性能，结构上采取了某些措施。

马达的分类：
ns＞500r/min 为高速液压马达：齿轮马达，叶片马达，轴向柱塞马达；
ns＜500r/min 为低速液压马达：径向柱塞马达（单作用连杆型径向柱塞马达，多作用内曲线径向柱塞马达）
1
液压马达图形符号
2
液压马达特性参数
3
液压马达的分类
注：著作权归作者所有。

商业转载请联系作者获得授权，非商业转载请注明出处，原文来自伦联机电伦联电液集成控制解决方
案。

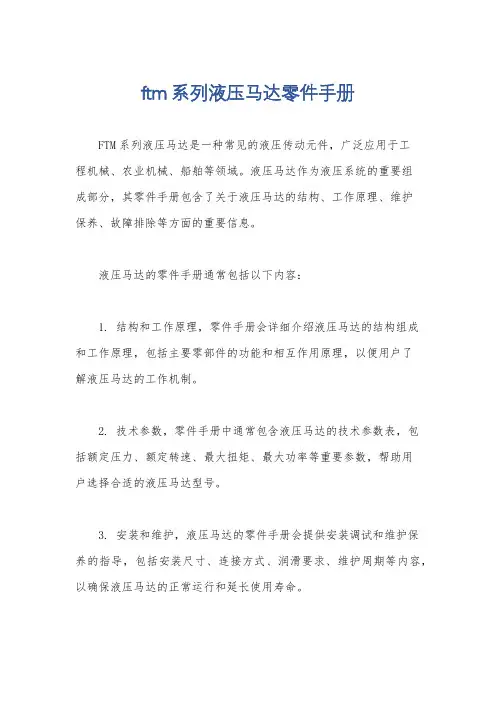

ftm系列液压马达零件手册
FTM系列液压马达是一种常见的液压传动元件，广泛应用于工
程机械、农业机械、船舶等领域。

液压马达作为液压系统的重要组
成部分，其零件手册包含了关于液压马达的结构、工作原理、维护
保养、故障排除等方面的重要信息。

液压马达的零件手册通常包括以下内容：
1. 结构和工作原理，零件手册会详细介绍液压马达的结构组成
和工作原理，包括主要零部件的功能和相互作用原理，以便用户了
解液压马达的工作机制。

2. 技术参数，零件手册中通常包含液压马达的技术参数表，包
括额定压力、额定转速、最大扭矩、最大功率等重要参数，帮助用
户选择合适的液压马达型号。

3. 安装和维护，液压马达的零件手册会提供安装调试和维护保
养的指导，包括安装尺寸、连接方式、润滑要求、维护周期等内容，以确保液压马达的正常运行和延长使用寿命。

4. 故障排除，零件手册还会列举液压马达常见故障及解决方法，帮助用户在实际使用中快速排除故障，提高设备的可靠性和稳定性。

总之，液压马达的零件手册是用户了解、选择、安装、维护和
故障排除液压马达的重要参考资料，对于使用液压马达的用户和维
护人员来说具有重要的参考价值。

希望这些信息能够帮助到你。

一、电动机安装和使用前请详阅1. 检视：．核对铭牌与订货电动机一致。

．收到货时，请检视电动机外观有无损伤或缺少零件。

．以手转动主轴确认转动平顺。

2. 接线：．接线前，请先量测电动机对大地间之绝缘电阻确认至少在1MΩ以上。

．依铭牌电流值选用适当之电缆线。

．依接线箱内之接线图接线。

．确认电动机已接地（重要！）．送电并确认电动机之转向。

．全密闭外扇型马达，冷却风向确认，由风扇端吹向轴端。

注：面对轴端视之，标准回转方向为逆时针（特珠要求，不在此限）。

3. 皮带轮或连接器安装：．确认皮带轮或连接器之孔径和键槽之宽度及深度符合公差。

．确认皮带轮或连接器平衡良好（电动机出厂前，以半键固定于主轴平衡）。

．确实清洗皮带轮或连接器及主轴（清洗时油渍勿流至轴孔内）。

．确保压入皮带轮或连接器时，要固定主轴以免伤及轴承。

注：1. 皮带轮确实压进轴上，并确定皮带张力，过大的话，会缩短轴承寿命，并造成主轴疲劳断裂。

皮带须对齐否则会产生过大皮带磨损，皮带紧处在底部，松处在上方。

2. 用可挠性连接器允许少量对心偏差，主轴不能突出连接器端面，驱动和从动连接器之间要有一点间隙。

二、保养1. 检视：定期检视，保持电动机清洁，通风良好。

2. 轴承润滑：．免注油式轴承铭牌轴承号码栏皆有指示「ZZ」字样，为遮盖型滚珠轴承，正常运转下寿命均有20,000小时以上。

．注油式轴承：电动机托架上，设有注油管或注油嘴，需补给足够油脂以利长期使※特别注意注：进行注油作业时，应该将托架底部之泄油盖板拆掉，以利旧油脂排出并防止多余的油脂进入马达内部。

3. 电动机若长期存放，建议定期做短时间运转，以免轴承受潮锈蚀。

4. 油脂推荐：SHELL……ALV ANIA NO.RL3或同级品。

5. 更新零件： (1) 请使用正牌良机新零件。

(2) 购买时，请提供电动机之完整数据（至少有制造号码）及数量，零件名称。

(3) 如须更进一步服务请联络良机马达生产部。

6.轴承号码初次填充量（g）补给量(g)补给间隔（月）2极4极6极6210、6310 50 30 4 6 66211、6311 100 30 4 6 66212、6312 100 30 4 6 66213、6313 100 30 4 6 66214、6314 200 50 2 6 66215、6315 200 50 － 6 66216、6316 200 50 － 6 66217、6317 200 50 － 6 66218、6318 300 50 － 6 66220、6320 400 80 － 4 66222、6322 600 80 － 4 66224、6324 600 80 － 4 66226、6326 1000 100 －－ 6轴承号码初次充填量(g)补给量(g)补给间隔（月）2极4极6极NU3□□NU2□□NU22□□14 100 50 6 6 615 100 50 6 6 616 100 50 6 6 617 200 50 4 6 618 200 50 4 4 620 300 80 4 4 622 300 80 4 4 624 400 80 － 4 626 600 100 － 4 61. 本产品系经过本公司严格质量管理下生产，特性良好符合标准。

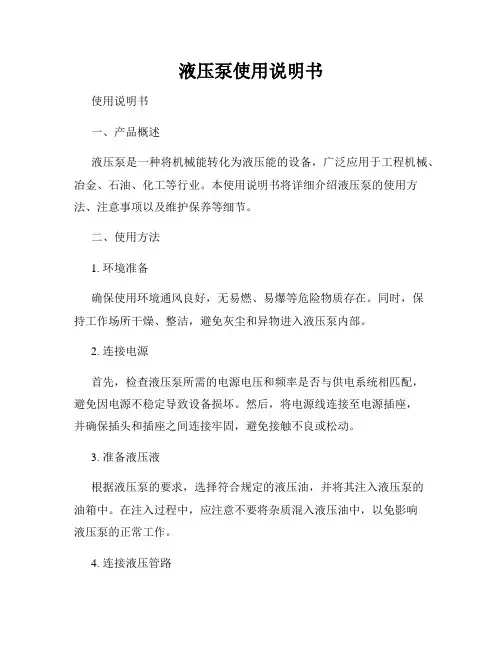

液压泵使用说明书使用说明书一、产品概述液压泵是一种将机械能转化为液压能的设备，广泛应用于工程机械、冶金、石油、化工等行业。

本使用说明书将详细介绍液压泵的使用方法、注意事项以及维护保养等细节。

二、使用方法1. 环境准备确保使用环境通风良好，无易燃、易爆等危险物质存在。

同时，保持工作场所干燥、整洁，避免灰尘和异物进入液压泵内部。

2. 连接电源首先，检查液压泵所需的电源电压和频率是否与供电系统相匹配，避免因电源不稳定导致设备损坏。

然后，将电源线连接至电源插座，并确保插头和插座之间连接牢固，避免接触不良或松动。

3. 准备液压液根据液压泵的要求，选择符合规定的液压油，并将其注入液压泵的油箱中。

在注入过程中，应注意不要将杂质混入液压油中，以免影响液压泵的正常工作。

4. 连接液压管路根据工作需求，正确接入液压泵的进出口液压管路。

在连接过程中，需确保管路连接端口的密封性良好，避免漏油或渗漏现象发生。

5. 打开电源在完成以上步骤后，即可打开电源开关，启动液压泵。

此时，应留意液压泵运行是否正常，如有异常情况应立即停机排除故障。

三、注意事项1. 安全操作使用液压泵时，应严格按照操作规程进行操作，避免违规操作导致设备损坏或人身伤害。

在开机前，应确保周围人员远离设备，以免发生意外伤害。

2. 温度监测应定期监测液压泵的工作温度，确保在正常范围内。

若温度异常升高，应立即停机检查原因，并采取相应措施，以避免设备过热损坏。

3. 维护保养定期对液压泵进行维护保养，包括清洁和更换液压油等。

清洁时，应使用非腐蚀性溶剂洗净泵体表面和过滤器等部件，确保通风孔畅通。

更换液压油时，应按照规定的时间间隔进行，并注意彻底清洗油箱。

四、故障排除1. 噪音过大若液压泵工作时出现异常噪音过大的情况，首先应检查油泵是否有异常振动，若有则可能是轴承损坏或内部零部件松动。

此时应及时停机检查，并进行维修或更换相关零部件。

2. 泄漏现象若液压泵出现泄漏现象，可能是密封件老化或有损坏部件。

摆动液压马达⼯作原理摆动液压马达⼯作原理(1)叶⽚式摆动马达①单叶⽚型摆动马达[图Q(a)] 叶⽚把⼯作腔分隔成两腔。

当压⼒油进⼊其中⼀腔时，该腔容积增⼤，叶⽚旋转，另⼀腔容积减⼩，进⾏排油。

通过与叶⽚相连的输出轴带动负载转动；压⼒油反向时，叶⽚及输出轴反转。

单叶⽚型摆动马达的优点是结构简单紧凑，轴向尺⼨⼩，重量轻，安装⽅便，利于整机布局，机械效率较⾼。

缺点是密封较困难，加⼯复杂，两端盖受压⾯积⼤，刚度不易保证，输出轴受不平衡径向⼒较⼤。

②多叶⽚型摆动马达[图Q(b)、(c)] 多叶⽚型摆动马达的两个（或三个）A腔必须同时通⼊压⼒油，两个（或三个）B腔也同时回油。

与单叶⽚型相⽐，多叶⽚型摆动马达的输出转矩可增加1倍或2倍，输出轴不受径向⼒，机械效率更⾼。

但转⾓较⼩，内泄漏较⼤，容积效率较低。

(2)活塞式齿条齿轮型摆动马达①单缸单作⽤式图R(a)所⽰为单缸单作⽤式齿条齿轮型摆动马达的⼯作原理。

当压⼒油通⼊液压缸左腔时，带有齿条的活塞杆在压⼒油的推动下向右移动，通过齿条、齿轮带动输出轴上的负载旋转。

压⼒油反向，输出轴也反转。

此种马达的优点是结构简单，密封容易；传动效率⾼，转矩和⾓速度传递均较平稳；位置精度便于控制。

缺点是制造和安装要求较⾼。

②单缸双作⽤式如图R(b)所⽰，当压⼒油同时进⼊液压缸的左、右腔时，上、下两活塞相对移动，共同带动齿轮旋转，输出转矩。

若压⼒油进⼊中腔，则齿轮作反向转动。

与单作⽤式⽐较，输出转矩⼤。

但⾏程较短，转⾓较⼩，制造和安装精度要求更⾼。

③双缸双作⽤式如图R(c)所⽰，上、下两个液压缸相互独⽴。

当压⼒油从油⼝A、D进⼊时，上缸的活塞右移，下缸的活塞左移，共同带动齿轮顺时针旋转，输出转矩，此时，油⼝B、C排油；压⼒油反向时，齿轮逆时针转动。

与同样尺⼨的单缸双作⽤式相⽐，双缸双作⽤式摆动马达的⾏程较长，转⾓较⼤。

(3)活塞螺旋型摆动马达图S(a)所⽰为⼀种活塞螺旋型摆动马达的⼯作原理，活塞与螺杆组成螺旋副，螺杆的左、右两半分别为右旋和左旋螺纹，各⾃与左、右两个活塞旋合。

液压泵站YEYABENGZHAN使用说明书郑州新华能气动液压设备有限公司ZHENGZHOU XINHUANENG HYDRAULICS CO.,LTD目录一主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1)二安全使用注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 2)三使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2)四调试运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3)五维护与保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(3)六常见故障及排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(7)七液压系统原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 10)八液压系统外观图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ( 11)九电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ( 12)十易损件明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 13)十一维护检修记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯( 14)一安全使用1工作人员必须仔细阅读本说明书，掌握本设备的使用方法及工作原理，了解本泵站各部结构及功能，方能操作。

2检查泵站现状及完好状态，检查各仪表，调节旋钮及按钮等是否在运输过程中损坏，当泵站出现异常声音和故障时要切断电源终止工作，排除故障，严禁超技术范围使用。

3泵站工作电压～ 380V，～ 220V 或－ 24V 控制，电气故障应由电工检测排除，严禁非专业人员擅自处理。

系统压力出厂调试时已进行设定，未经生产主管允许不得乱动各调压、调速旋钮。

二注意事项1工作油使用温度不要超过 65°。

2防止污染，污染物会使油液加速氧化。

3避免水分混入油液，水分会使油液乳化。

4要控制油压机器及配管之漏油，定期检查其紧固情况。

5工作油应定期检查，夏天用 HM46# ，冬天用 HM32# 。

6已经开始劣化的油液，补充新油并不能延长寿命。

应予全部更换。

其他有关问题请参阅说明书。

三警告1严禁电机转向错误！2严禁使用电压不符或缺相运行！3使用前必须将油加至液位计 2/3 位置！4严禁随意调整各油压元件旋钮！5严禁将泵站倒置，非专业人员切勿拆卸维修！使用说明一、安装1、油箱尽可能安装在通风良好、温差较小、空气中粉尘较少的平面上，油箱地脚与地基接触良好，以免系统工作时发生振动2、安装时需注意留有足够的维修空间3、过滤器、蓄能器等经常维护、检修的元件，需安装在易于维修的位置4、对于冷却器需注意水质、水量、水温和防冻5、油箱清洗干净后向油箱内注入NL46 或 NM46 抗磨液压油，油面应加至可视液位计 2/3 处6、带有蓄能器的泵站应远离热源，禁止在蓄能器上进行焊接、铆接、敲击或机加工7、泵站与设备之间硬管连接时一定要用管夹将管路固定，以免油压冲击使管路振动。

液压马达的工作原理液压马达是一种低速中转矩多作用液压马达，简称摆线马达。

由一对一齿之差的内啮合摆线针柱行星传动机构所组成，采用一齿差行星减速器原理，所以这种马达是由高速液压马达与减速机构组合而成的低速大转矩液压元件。

它瑪戋、石化机械、船舶运圣动、轻工机械、产业机械等设备上有着广泛的应用。

摆线液压马达是利用与行星减速器类似的原理（少齿差原理）制成的内啮合摆线齿轮液压马达。

转子与定子是一对齿轮泵摆线针齿啮合齿轮，转子具有Z，（Zl=6或8）个齿的短幅外摆线等距线齿形，定子具有Z：＝Zi +1个圆弧针齿齿形，转子和定子形成22个封闭齿间封闭容腔，其中一半处于高压区，一半处于低压区。

压力油经配油盘c或配油轴，上的配油窗口进入封闭容腔变大！径向柱塞式液压马达工作原理，当压力油经固定的配油轴4的窗口进入缸体内柱塞的底部时，柱塞向外伸出，紧紧顶住定子的内壁，由于定子与缸体存在一偏心距。

在柱塞与定子接触处，定子对柱塞的反作用力为。

力可分解为和两个分力。

当作用在柱塞底部的油液压力为ｐ，柱塞直径为ｄ，力和之间的夹角为X时，力对缸体产生一转矩，使缸体旋转。

缸体再通过端面连接的传动轴向外输出转矩和转速。

液压马达的工作特点马达应能正、反运转，因此，就要求液压马达在设计时具有结构上的对称性。

当液压马达的惯性负载大、转速高，并要求急速制动或反转时，会产生较高的液压冲击，应在系统中设置必要的安全阀或缓冲阀。

由于内部泄漏不可避免，因此将马达的排油口关闭而进行制动时，仍会有缓惯的滑转。

所以，需要长时间精确制动时，应另行设置防止滑转的制动器。

某些型式的液压马达必须在回油口具有足够的背压才能保证正常工作。

液压马达内部结构图摆缸式液压马达结构如下图：它包含壳体1、曲轴2、缸盖3、摆缸4、柱塞5、柱塞复位弹簧6、主动齿轮7、双头键8、从动齿轮9、配流盘10、辅助配流侧板11、波形弹簧12和配流壳体13，曲轴2 的中部通过曲轴支承套14 套接有柱塞5，柱塞5 外侧设置有柱塞复位弹簧6，柱塞复位弹簧6 外侧设置有摆缸4，摆缸4 外设置有缸盖3，缸盖3 外部设置有壳体1，柱塞5 右端的曲轴2 上固定套接有主动齿轮7，主动齿轮7 通过双头键8、从动齿轮9 与配流盘10 相配合，配流盘10 一侧设置有辅助配流侧板11，辅助配流侧板11通过波形弹簧12 与配流壳体13 相配合。

液压马达标准一、液压马达的基本概念嘿呀，咱先得搞清楚啥是液压马达哈。

液压马达呢，简单来说就是一种把液压能转化成机械能的装置啦。

想象一下，就好像是给机器注入了一股神秘的力量，让它们能够动起来哟。

它在好多领域都有广泛的应用呢，像工程机械、工业自动化这些地方，都少不了它的身影。

二、液压马达的分类这里面的门道可不少哟。

按结构形式来分的话，有齿轮式液压马达、叶片式液压马达和柱塞式液压马达等。

齿轮式液压马达呢，结构相对简单，成本也比较低，就像是咱们生活中的实用小能手，在一些对精度要求不是特别高的场合经常能看到它；叶片式液压马达的运转就比较平稳啦，噪音也小，就好像是一个安静又可靠的小伙伴；柱塞式液压马达呢，它的效率高、压力大，适合在一些对动力要求比较高的地方大显身手。

三、液压马达的主要性能参数这可是衡量液压马达好坏的重要指标哟。

比如说排量，它指的是液压马达每转一圈所排出的液体体积大小，就像是一个容器的容量一样，排量大小直接影响着马达的输出扭矩呢；还有压力，液压马达工作时的压力大小决定了它能输出多大的力，压力越高，输出的力就越大；转速也是个关键参数，它决定了液压马达的工作速度，就像汽车的挡位一样，不同的转速适用于不同的工作场景。

四、液压马达的工作原理这就有点像一个神奇的能量转换魔法啦。

当液压油进入液压马达后，会推动马达内部的一些部件运动，比如说齿轮、叶片或者柱塞等。

这些部件的运动就会带动输出轴旋转，从而把液压能转化成了机械能，让连接在输出轴上的设备开始工作起来，是不是很奇妙呀？五、液压马达的安装和使用注意事项在安装液压马达的时候，一定要注意安装的位置和方向要正确哟，不然可能会影响它的正常工作。

而且在连接管路的时候，要确保密封良好，不能有泄漏的情况，不然液压油漏了，那可就像汽车没油了一样，马达就没办法正常工作啦。

在使用过程中呢，要定期检查液压油的质量和油位，就像给汽车定期保养一样，这样才能保证液压马达的使用寿命和工作效率。

液压发电机的说明书1. 引言液压发电机是一种能够将液压能转化为电能的装置。

本说明书将介绍液压发电机的主要组成部分、工作原理、操作注意事项以及维护保养方法，以便用户能够正确并有效地使用该设备。

2. 设备概述液压发电机由以下几个主要组成部分构成：2.1 液压泵液压泵负责将输入的机械能转化为液压能，并通过管路传递给液压发电机的液压马达。

2.2 液压马达液压马达接收液压能，并通过内部的转子驱动发电机发电。

2.3 发电机发电机是液压发电机的核心部件，它将液压马达输出的机械能转化为电能，并输出给外部设备使用。

3. 工作原理当液压泵工作时，它将机械能转化为液压能，并将液压能传递给液压马达。

液压马达接收液压能并驱动发电机旋转。

发电机通过旋转产生电能，并将其输出给用户所需的外部设备。

4. 操作注意事项为了确保安全使用液压发电机，请遵循以下操作注意事项：4.1 使用前检查在每次使用液压发电机之前，请检查设备的外观是否完好，各部件是否紧固，液压泵和液压马达是否正常工作。

4.2 液压润滑油液压发电机使用前，请检查液压润滑油是否充足，并确保油品质量符合要求。

4.3 运行环境液压发电机应在干燥、通风良好的环境中使用，避免接触水分和化学物质。

确保工作场所没有明火或易燃物品。

4.4 安全操作使用液压发电机时，请戴好个人防护装备，并确保合理的操作方法和操作位置。

5. 维护保养方法为了保持液压发电机的正常运行，并延长使用寿命，建议进行以下维护保养工作：5.1 定期检查定期检查液压发电机的各个部件和管路是否正常，如发现漏油、松动或磨损等问题，及时进行维修或更换。

5.2 清洁保养保持液压发电机的清洁，及时清理机身上的尘土和杂物，确保散热良好。

5.3 润滑工作根据液压发电机使用说明书，定期对液压泵和液压马达进行润滑，确保润滑系统正常工作。

6. 故障排除当液压发电机出现故障时，请及时采取以下排除措施：6.1 故障现象仔细观察液压发电机的工作状态和外部表现，准确描述故障现象。

液压马达操作规范⽪带机本地控制操作规程（草案）注：以下仅供参考，⽤户宜根据⼯艺要求和现场实际制订相应的岗位规章制度⼀、准备：1.1、检查与液压站相关的油路(动⼒站后每个泵的1个球阀，每个马达的2个球阀是否打开)、电路(开关是否送上, Spider屏是否有显⽰等)；1.2、检查Spider是否有Warn和Alarm；操作⽅法：连续按住向“左”键3秒，此时屏幕上即会出现报警清单，再按向“上”或向“下”键翻页，检查是否还有其他报警；同时，按下中间的回车键看是否能复位，否则要根据Spider屏幕提⽰解决并及时复位,（如显⽰最低油位时此时不能复位，要等把油加到油箱适当位臵时，此时⽅可复位）直到最后留下“DIS”，即冲洗泵尚未启动为⽌;注意：问题已解决，如油已加满，但如果不复位，同样⽆法启泵1.3、在Spider上设臵为LOC，即本地控制模式，并按住“decrease"键将速度指令调到0%;1.4、确认⼯艺和安全上具备转动⽪带条件。

⼆、启动：2.1、⾸先启动两台冲洗泵（只要实际油位⾼于最低油位，且冲洗吸油阀打开，并已发出启动指令，就应该能正常启动，否则要查⼀下是否有别的电⽓原因）;2.2、延时待DIS消失后，根据需要启动主油泵电机(只要控制器Spider屏幕上没有ALARM闪烁，就应该能正常启动，否则要查⼀下是否有别的电⽓原因），解除⾃锁后，按下启动按钮即可启动，并观察噪⾳、振动、电流、温度等指标是否正常；注意：两台主油泵电机启动时间间隔5秒左右；2.3、在Spider屏幕上将设定速度值设为0%，按“START”键此时屏幕上由OFF变为ON，再根据需要调整(按下“increase”键直到期望的⽪带速度)；三、停⽌3.1、在Spider屏幕上按住“decrease"键把速度调到0%，观察⽪带是否已停；3.2、在⾯板上按下STOP，此时屏幕上由ON变为OFF；3.3、逐⼀停⽌主油泵，最后停⽌冲洗泵；四、⾃动加热和冷却：4.1、在油箱温度低于20℃时，Spider会发信号，油箱加热器将通电（380V），将油加温⾄温度都超过23℃时⾃动停⽌；（要保证Spider和加热器主回路供电）；4.2、当检测到泄油管道油温低于5℃时，冲洗泵将⾃动启动热冲洗，到8℃时⾃动停⽌（要保证Spider和冲洗电机主回路供电）；同时要注意在冷季长期全部停电⼜突然来电时，此时油箱温度很低，⾃动加热启动，但同时⾃动热冲洗也会⾃动启动，因油温太低阻⼒⼤，噪⾳也特别⼤；此时应事先⼈为停⽌冲洗泵运⾏，待油温上来后再启动；4.3、在动⼒站⼯作时，当Spider检测油箱温度⾼于40℃时，风机转换开关臵于远控位臵，Spider 将⾃动启动三台冷却风机，此时油箱温度应停⽌上升或开始下降，到37℃左右时⾃动停⽌，如油温继续上升，则说明冷却效果不好，要检查风机是否脏堵，并及时清理！（⽬前因⽹络问题不能⾃动启动，需根据油温⼿动启动风机，原则是1~5号主电机分别对应1~5号风机，哪台主电机运⾏则启动哪台风机，温度超过43℃时启动，37℃停⽌）五以下情况禁⽌启动主电机●因冷却器阻塞导致⾼温停机。

液压设备使用说明书一、前言液压设备作为一种重要的工业装备，在各个行业都有广泛的应用。

本使用说明书旨在帮助用户正确使用液压设备，保证设备的正常运行和安全性。

二、产品概述液压设备是一种利用液体传递能量的装置，主要由液压泵、液压缸、液压阀等组成。

该设备具有结构简单、传动平稳、控制方便等优点，适用于各类工业场合。

三、安全须知1. 在操作液压设备前，务必熟悉设备的操作流程和安全规定，严禁未经培训的人员擅自操作设备。

2. 操作时需佩戴符合安全标准的个人防护装备，包括护目镜、手套等。

3. 定期检查设备的液压系统，确保油液充足、无泄漏和松动现象。

4. 禁止用手直接触碰设备的运动部件，以免发生意外伤害。

5. 在设备运行过程中，禁止进行任何拆卸和维修操作，必要时应联系专业维修人员。

四、设备操作步骤1. 打开设备电源，并确保电源指示灯亮起。

2. 操作启动按钮，启动液压泵，确保液压系统正常运行。

3. 检查设备的压力表指示，确保设备的工作压力在正常范围内。

4. 根据工作要求，调节液压阀门，控制液压缸的运动速度和力度。

5. 在设备操作过程中，密切关注液压系统的工作状态，如有异常情况应及时停机并排除故障。

6. 操作结束后，关闭设备电源，并进行设备清洁和维护。

五、故障排除1. 若设备无法启动，首先检查电源是否正常连接，电路是否短路或断路。

2. 若设备运行缓慢或无法达到预期的工作效果，检查液压泵是否工作正常，并检查液压缸和阀门是否存在堵塞或泄漏。

3. 若设备噪音过大或工作不稳定，应立即停机检查设备的密封件是否松动或磨损。

4. 若设备发生泄漏情况，应立即停机，并检查密封件、软管等是否破损或老化。

六、设备保养1. 定期清洁设备外表面的污垢，并使用防锈润滑剂对设备进行保养。

2. 检查设备的液压系统，确保油液清洁，无杂质和水分，必要时及时更换液压油。

3. 定期检查设备的密封件和软管，如有老化和磨损现象，及时更换。

4. 在设备长时间停止使用时，应对设备进行防尘和防潮处理，确保设备的可靠性和寿命。
