光电显示技术练习题(期末).doc

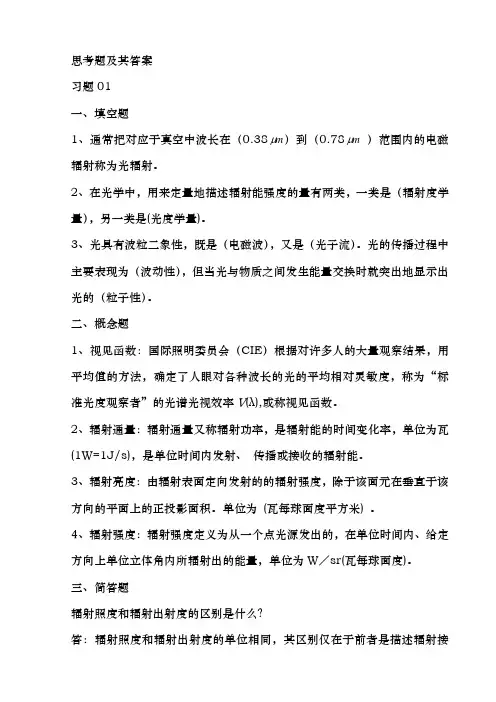

思考题及其答案习题01一、填空题1、通常把对应于真空中波长在（0.38mμ）到（0.78mμ）范围内的电磁辐射称为光辐射。

2、在光学中，用来定量地描述辐射能强度的量有两类，一类是（辐射度学量），另一类是(光度学量)。

3、光具有波粒二象性，既是（电磁波），又是（光子流）。

光的传播过程中主要表现为（波动性），但当光与物质之间发生能量交换时就突出地显示出光的（粒子性）。

二、概念题1、视见函数：国际照明委员会（CIE）根据对许多人的大量观察结果，用平均值的方法，确定了人眼对各种波长的光的平均相对灵敏度，称为“标准光度观察者”的光谱光视效率V(λ),或称视见函数。

2、辐射通量：辐射通量又称辐射功率，是辐射能的时间变化率，单位为瓦(1W=1J/s)，是单位时间内发射、传播或接收的辐射能。

3、辐射亮度：由辐射表面定向发射的的辐射强度，除于该面元在垂直于该方向的平面上的正投影面积。

单位为(瓦每球面度平方米) 。

4、辐射强度：辐射强度定义为从一个点光源发出的，在单位时间内、给定方向上单位立体角内所辐射出的能量，单位为W／sr(瓦每球面度)。

三、简答题辐射照度和辐射出射度的区别是什么？答：辐射照度和辐射出射度的单位相同，其区别仅在于前者是描述辐射接收面所接收的辐射特性，而后者则为描述扩展辐射源向外发射的辐射特性。

四、计算及证明题证明点光源照度的距离平方反比定律，两个相距10倍的相同探测器上的照度相差多少倍？答：2224444R I R I dA d E R dA d E R II===∴=ππφπφφπφ＝的球面上的辐射照度为半径为又＝的总辐射通量为在理想情况下，点光源设点光源的辐射强度为ΘΘ ()122222222211221211001001010E E L IE L I L I L I E R I E L L L L =∴====∴==ΘΘ又的距离为第二个探测器到点光源，源的距离为设第一个探测器到点光 习题02一、填空题1、物体按导电能力分（绝缘体）（半导体）（导体）。

pn结必须在反向偏压的状态下有明显的光电效应产生这是因为pn结在反偏电压下产生的电流要饱和所以光照增加时得到的光生电流就会明显增4在如图370所示的照明灯控制电路中将题3所给的cds光敏电阻用作光电传感器5光电导器件响应时间频率特性受哪些因素限制

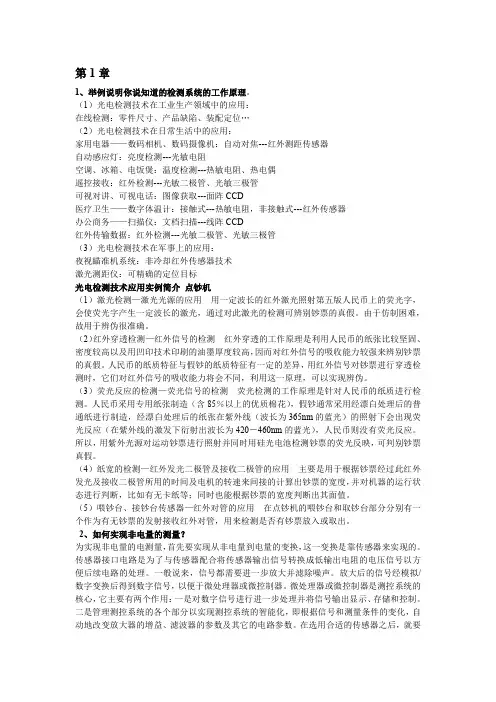

第1章
1、举例说明你说知道的检测系统的工作原理。 （1）光电检测技术在工业生产领域中的应用： 在线检测：零件尺寸、产品缺陷、装配定位… （2）光电检测技术在日常生活中的应用： 家用电器——数码相机、数码摄像机：自动对焦---红外测距传感器 自动感应灯：亮度检测---光敏电阻 空调、冰箱、电饭煲：温度检测---热敏电阻、热电偶 遥控接收：红外检测---光敏二极管、光敏三极管 可视对讲、可视电话：图像获取---面阵 CCD 医疗卫生——数字体温计：接触式---热敏电阻，非接触式---红外传感器 办公商务——扫描仪：文档扫描---线阵 CCD 红外传输数据：红外检测---光敏二极管、光敏三极管 （3）光电检测技术在军事上的应用： 夜视瞄准机系统：非冷却红外传感器技术 激光测距仪：可精确的定位目标 光电检测技术应用实例简介 点钞机 （1）激光检测—激光光源的应用 用一定波长的红外激光照射第五版人民币上的荧光字， 会使荧光字产生一定波长的激光，通过对此激光的检测可辨别钞票的真假。由于仿制困难， 故用于辨伪很准确。 （2） 红外穿透检测—红外信号的检测 红外穿透的工作原理是利用人民币的纸张比较坚固、 密度较高以及用凹印技术印刷的油墨厚度较高， 因而对红外信号的吸收能力较强来辨别钞票 的真假。 人民币的纸质特征与假钞的纸质特征有一定的差异， 用红外信号对钞票进行穿透检 测时，它们对红外信号的吸收能力将会不同，利用这一原理，可以实现辨伪。 （3）荧光反应的检测—荧光信号的检测 荧光检测的工作原理是针对人民币的纸质进行检 测。人民币采用专用纸张制造（含 85％以上的优质棉花） ，假钞通常采用经漂白处理后的普 通纸进行制造，经漂白处理后的纸张在紫外线（波长为 365nm 的蓝光）的照射下会出现荧 光反应（在紫外线的激发下衍射出波长为 420－460nm 的蓝光） ，人民币则没有荧光反应。 所以， 用紫外光源对运动钞票进行照射并同时用硅光电池检测钞票的荧光反映， 可判别钞票 真假。 （4）纸宽的检测—红外发光二极管及接收二极管的应用 主要是用于根据钞票经过此红外 发光及接收二极管所用的时间及电机的转速来间接的计算出钞票的宽度， 并对机器的运行状 态进行判断，比如有无卡纸等；同时也能根据钞票的宽度判断出其面值。 （5）喂钞台、接钞台传感器—红外对管的应用 在点钞机的喂钞台和取钞台部分分别有一 个作为有无钞票的发射接收红外对管，用来检测是否有钞票放入或取出。 2、如何实现非电量的测量？ 为实现非电量的电测量， 首先要实现从非电量到电量的变换， 这一变换是靠传感器来实现的。 传感器接口电路是为了与传感器配合将传感器输出信号转换成低输出电阻的电压信号以方 便后续电路的处理。一般说来，信号都需要进一步放大并滤除噪声。放大后的信号经模拟/ 数字变换后得到数字信号， 以便于微处理器或微控制器。 微处理器或微控制器是测控系统的 核心， 它主要有两个作用： 一是对数字信号进行进一步处理并将信号输出显示、 存储和控制。 二是管理测控系统的各个部分以实现测控系统的智能化， 即根据信号和测量条件的变化， 自 动地改变放大器的增益、滤波器的参数及其它的电路参数。在选用合适的传感器之后，就要

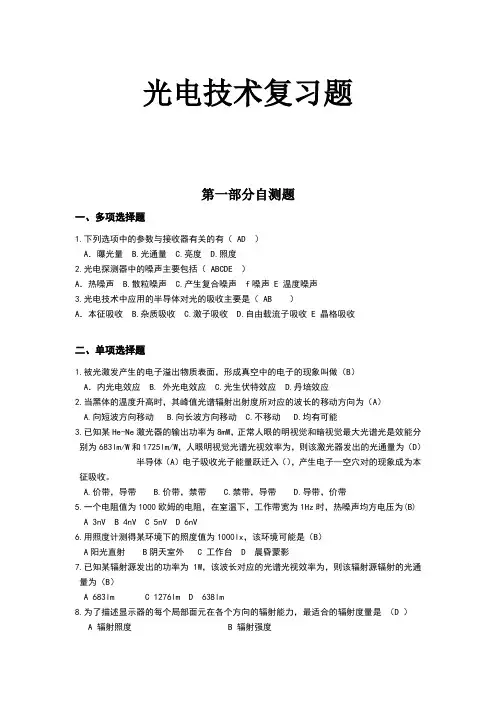

光电技术复习题第一部分自测题一、多项选择题1.下列选项中的参数与接收器有关的有（ AD ）A．曝光量 B.光通量 C.亮度 D.照度2.光电探测器中的噪声主要包括（ ABCDE ）A．热噪声 B.散粒噪声 C.产生复合噪声 f噪声 E 温度噪声3.光电技术中应用的半导体对光的吸收主要是（ AB ）A．本征吸收 B.杂质吸收 C.激子吸收 D.自由载流子吸收 E 晶格吸收二、单项选择题1.被光激发产生的电子溢出物质表面，形成真空中的电子的现象叫做（B）A．内光电效应 B. 外光电效应 C.光生伏特效应 D.丹培效应2.当黑体的温度升高时，其峰值光谱辐射出射度所对应的波长的移动方向为（A）A.向短波方向移动B.向长波方向移动C.不移动D.均有可能3.已知某He-Ne激光器的输出功率为8mW，正常人眼的明视觉和暗视觉最大光谱光是效能分别为683lm/W和1725lm/W，人眼明视觉光谱光视效率为，则该激光器发出的光通量为（D）半导体（A）电子吸收光子能量跃迁入（），产生电子—空穴对的现象成为本征吸收。

A.价带，导带B.价带，禁带C.禁带，导带D.导带，价带5.一个电阻值为1000欧姆的电阻，在室温下，工作带宽为1Hz时，热噪声均方电压为(B)A 3nVB 4nVC 5nVD 6nV6.用照度计测得某环境下的照度值为1000lx，该环境可能是（B）A阳光直射 B阴天室外 C 工作台 D 晨昏蒙影7.已知某辐射源发出的功率为1W，该波长对应的光谱光视效率为，则该辐射源辐射的光通量为（B）A 683lm C 1276lm D 638lm8.为了描述显示器的每个局部面元在各个方向的辐射能力，最适合的辐射度量是（D ）A 辐射照度B 辐射强度C 辐射出度D 辐射亮度9. 电磁波谱中可见光的波长范围为(A)~ B ~1um C 1~3um D 8~12um10. 已知一束激光功率为30mW 、波长为，普朗克常数S h ⋅⨯=J 10626.634-则该激光束的光子流速率N 为（A ）。

Chap11. 光电子器件按功能分为哪几类？每类大致包括哪些器件？光电子器件按功能分为光源器件、光传输器件、光控制器件、光探测器件、光存储器件。

光源器件分为相干光源和非相干光源。

相干光源主要包括激光和非线性光学器件等。

非相干光源包括照明光源、显示光源和信息处理用光源等。

光传输器件分为光学元件(如棱镜、透镜、光栅、分束器等等)、光波导和光纤等。

光控制器件包括调制器、偏转器、光开关、光双稳器件、光路由器等。

光探测器件分为光电导型探测器、光伏型探测器、热伏型探测器、各种传感器等。

光存储器件分为光盘(包括CD、VCD、DVD、LD 等)、光驱、光盘塔等。

2．谈谈你对光电子技术的理解。

光电子技术主要研究物质中的电子相互作用及能量相互转换的相关技术，以光源激光化，传输波导（光纤）化，手段电子化，现代电子学中的理论模式和电子学处理方法光学化为特征，是一门新兴的综合性交叉学科。

⒋举出几个你所知道的光电子技术应用实例。

如：光纤通信，光盘存储，光电显示器、光纤传感器、光计算机等等。

⒌据你了解，继阴极射线管显示（CRT）之后，哪几类光电显示器件代表的技术有可能发展成为未来显示技术的主体？等离子体显示（PDP），液晶显示（LCD），场致发射显示（EL）。

chap 2增透膜最小厚度h=λ4n正入射的反射率增透膜ρ正=n0−n g2×cos22πnhλ0+n0n gn−n2×sin22πnhλ0n0+n g2×cos22πnhλ0+n0n gn+n2×sin22πnhλ0n0空气折射率=1 ng玻璃折射率=1.5正入射的反射率增返膜ρ正，λ0=n0−n Hn L2p nH2n Gn0+n Hn L2p nH2n G2光粒子性：光吸收、发射和光电效应光波动性：干涉、衍射和偏振Chap31粒子跃迁过程自发辐射，受激吸收，受激辐射2判断是否为稳定腔的条件0≤s1s2≤1 S1=1−Lr1 S2=1−Lr23激光器的基本结构：激光工作物质、泵浦源和光学谐振腔。
