电能计量考试题(答案)

  • 格式：doc
  • 大小：80.00 KB
  • 文档页数：2

电能表专业11年7月份培训考试
一、填空（每题2分）
1.现在使用的电子式电能表检定规程的规程号是（JJG596_1999）,本规程不适用
于（感应式电能表）的检定。
2.0.5级安装式电能表负荷在0.02Ib≤I≤0.1Ib时基本误差限为(±1.0%),负荷
在0.05Ib≤I≤Imax时基本误差限为(±0.5%).
3.功率因数角θ是指（加在有电流那一组元件上的）电流与电压的（相位差）。
4.电能表显示器要能够复零。当自动复零或自动转换（显示内容）时，每个量值
的显示时间不得少于(3s)。
5.启动是指参比电压、参比频率及（功率因数为1）的条件下，在规定的负载电
流时有（脉冲输出）或代表电能输出的（指示灯闪烁）。
6.电压回路加参比电压，电流回路无电流时，安装式电能表在启动电流下产生一
个脉冲的（10倍）时间内，测量输出应（不多于1个脉冲）。
7.电子式电能表在允许使用温度范围内，相对湿度不大于（80%）条件下，辅助
电源端子、输入端子对机壳；输入端子对辅助电源端子的绝缘电阻应不低于（100M
Ω ）
8.测量的重复性是指，电能表在参比电压、参比频率下，对每个测量点做不少于
（5次）测量时，按个测量 计算的（标准偏差估计值S(%)）应不超过规定值。
9.我们现在使用的电能表检定装置在功率因数为1时允许的标准偏差估计值S(%)
为（0.015），在功率因数为0.5L时为（0.02）。
10.安装式电能表应具有（kWh）显示，并应有供测量误差的（脉冲）输出。
11.检定电能表时应具备的基本条件中包括无可觉察到的（振动），无较强的（电
磁辐射）干扰。
12.我们使用的（0.1）级电能表检定装置在不平衡负载时的允许测量误差为
（0.25%），其软件型号是（ST8200）。
13.电子式电能表停止的技术要求是指当用某种方法使电能表停止（计数时），电
能表显示数字应（稳定不变）。
14.检定0.5级三相电能表时要求三相电压、三相电流系统的对称程度是每一相
电压对三相电压平均值相差不超过（±0.5%），每相电流对各相电流平均值相差
不超过（±1.0%）。
15.确定日计时误差、时段投切误差和需量周期误差时，标准时钟的准确度应（优
于）被检误差的（1/10）。
16用标准表法确定电能测量基本误差的方法有定时比较法、（定低频脉冲数比较
法）和（高频脉冲数预置法）。
17.检定结果处理中日计时误差的化整间距为(0.01s),时段投切误差的化整间距
为（1s）。
18.电能表常数kWh/P和P/Wh换算为C的结果是（P/kWh）和（103P/Wh）。
19.校核计度器示数的方法有计读脉冲法、（走字试验法）、（标准表法）。
20. 0.1级检定装置其配备的监视频率表的等级是（0.2级），相位表的等级是（1.0
级）。
二、问答题
1、受检电能表上的标志应符合国家标准或有关技术标准的规定，至少应包括哪
些内容？
厂名；计量器具制造许可证标记及编号；出厂编号；准确度等级；脉冲常数；额
定电压；基本电流及额定最大电流（9分）
2、规程检定条件中影响量有哪几种？（8分）
环境温度 电压 频率 波形 外部磁场强度 相对湿度 COSΦ 工作
位置

3\电子式电能表通电检查时，发现哪些缺陷是不予检定？(5分)
答：主要有显示数字不清楚或者显示数字不正确；标准电能表显示位数少于
规程规定值：复零不能正常工作或者显示时间少于3S控制功能不可靠。存在上
述缺陷者，均不予检定。
4、安装式电能表检定项目有哪些？（10分）
a工频耐压试验b直观检查和通电检查c启动、潜动试验d校核计度器示数e确
定电能测量基本误差f确定电能测量标准偏差估计值g确定日计时 误差和时段
投切误差h确定需量误差i确定需量周期误差
5、通电检查应检查哪些项目？（10分）
答：a显示数字是否清楚、正确b标准电能表显示位数和显示其被检表的分辨率
是否符合规程规定c显示能否回零，显示时间和内容是否正确、齐全d标准电能
表在额定输入功率下，高频脉冲输出频率是否符合规程规定e基本功能是否正
常。

6、为什么说选择电流互感器的变比过大时，将严重影响电能表的计量准确？（6
分）
答：如果选择电流互感器的变比过大时，当一次侧负荷电流较小，则其二次电流
很小，使电能表运行在很轻的负荷范围，将产生较大的计量误差甚至停转，严重
影响计量的准确。
三、画出检定三相三线有功电能表的接线图，并标明图中各部件的含义（要带有
扩展量程的电流、电压互感器及两台单相标准电能表）（12分）

合集下载

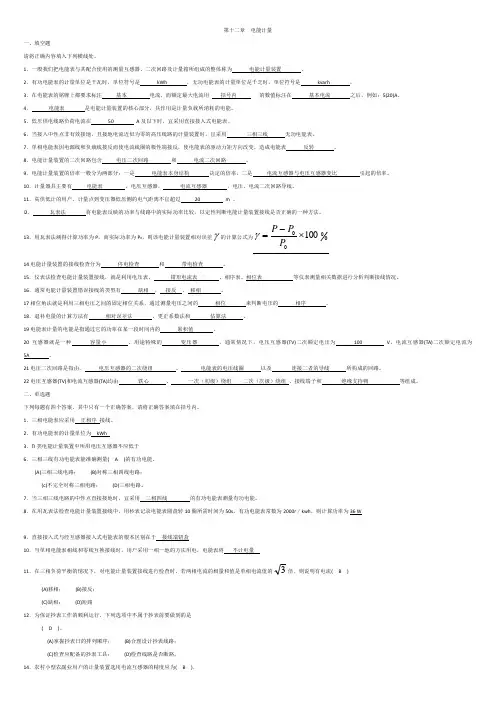

电能计量复习试题及答案
