开关磁阻电机研究的背景及意义一、项目目的与意义开关磁阻电机设计及其在矿山机械中的应用研究项目属于《国家中长期科学和技术发展规划纲要（2006-2020）》中工业节能（机电产品节能）、基础件和通用部件的重点支持领域，同时符合《湖南省加快培育和发展战略性新兴产业总体规划纲要》高效节能制造产业中节能电机重点发展领域。
开关磁阻电动机(SRD)调速系统是基于计算机和电力电子技术的控制器及开关磁阻电动机的新型调速系统，由开关磁阻电动机与微机智能控制器两个部分组成。
开关磁阻电动机调速系统的突出特点是效率高、节能效果好、调速范围广、无启动冲击电流、启动转矩大、控制灵活，此外还具有结构简单、坚固可靠、成本低等优点。
除可以取代已有的电气传动调速系统(如直流调速系统、变频调速系统)外，开关磁阻电动机调速系统还十分适用于矿山井下机电设备需要重载启动、频繁启动、正反转、长期低速运行的应用场合，如无极绳牵引车、电牵引采煤机、刮板输送机等。
据有关资料统计，我国煤矿辅助运输职员约占井下职工总数的1/3，且矿井每采百万吨煤需要1200 ~ 1500名职工从事辅助运输，用工量是发达国家的7 ~ 10倍。
其主要原因就是我国煤矿辅助运输系统落后，效率太低，大多数煤矿的辅助运输系统仍然是小绞车、小蓄电池机车等多段分散落后的传统方式，严重影响矿井生产效率和煤矿安全生产。
随着当前大中型矿井的建设，矿井辅助运输设计与选型是矿井建设的重要课题之一，提高矿井辅助运输的装备水平对确保矿井生产产量进步具有极其深远的意义。
目前，我国矿用机械交流电动机采用较多的调速方式主要有交流变频调速和开关磁阻电动机调速。
交流变频技术硬件成本较高、控制电路复杂且不宜进行维护和维修，特别是国内的公司现在还未能很好地掌握变频器核心技术，产品基本上依靠国外进口，不能针对矿井特殊的应用条件将变频器加以改进和设计，较难适应矿用要求。
开关磁阻电动机调速系统作为后起之秀，具有伺服系统的高性能和普通调速系统的价格，性价比非常高，这是交流变频调速系统根本无法比拟的，SRD和变频调速的综合效率比较如下表：表1 SRD和变频调速的综合效率比较开关磁阻电机调速系统作为我国节能电机领域中重点推广的发展技术，还关系着我国民族产业的兴旺发展。
开关磁阻电机纯硬件控制器的研究摘要:本文针对开关磁阻电机纯硬件控制器进行研究,为了得到较高的效率,将斩波信号出现位置和电感开始上升区位置之间的关系进行处理从而优化开通角,综合考虑电机的输出力矩设计一套开关磁阻电机纯硬件控制调速系统并通过实验验证。
关键词:开关磁阻电机纯硬件仿真控制1 引言开关磁阻电机(SRM)以其固有优势吸引了研究者的注意,成为变速调速系统领域研究的热点。
然而控制器的传统设计方法通常依赖高性能的微处理器,例如DSP,单片机等[1～3],编写程序并结合位置传感器以及电流电压传感器确定控制参数,控制器的结构因此显得比较复杂。
同时电机磁链特性又是这些智能控制策略在实施过程中必不可少的,对其测量又会增加成本。
本文旨在研究一种无微处理器的开关磁阻电机调速系统纯硬件控制器,该控制器不需要微处理器和电机磁链特性,简化结构,降低成本,并且保证较高的运行效率,提高容错能力和增加工作时的可靠性。
2 开关磁阻电机调速系统组成开关磁阻电机调速系统主要由开关磁阻电机、位置检测器、功率变换器和控制电路等几部分组成。
其中开关磁阻电机是整个系统的核心,在结构和工作原理上开关磁阻电机与传统的交、直流电动机区别很大。
开关磁阻电机为双凸极结构,遵循“磁阻最小原理”即磁通总是沿着磁阻最小路径闭合产生力矩,与传统电机依靠定、转子绕组电流产生磁场间相互作用形成转矩有所不同。
功率变换器为开关磁阻电机调速系统运行时提供所需能量。
由于开关磁阻电机是单向绕组电流,因而功率变换器的主电路结构比较简单。
位置检测器向控制器提供定、转子相对位置信息,从而为控制器正确决定绕组的导通和关断时间提供保证。
控制器将检测器提供的电流、电机转子位置和转速等信息以及控制指令分析处理,控制开关磁阻电机的运行状态。
3 导通角优化研究开关磁阻电机相电流波形,峰值以及峰值出现的位置直接关系着开关磁阻电机调速系统的性能。
电流一定时,最大力矩出现在电感最小开始上升区域时力矩与电流比值最大。

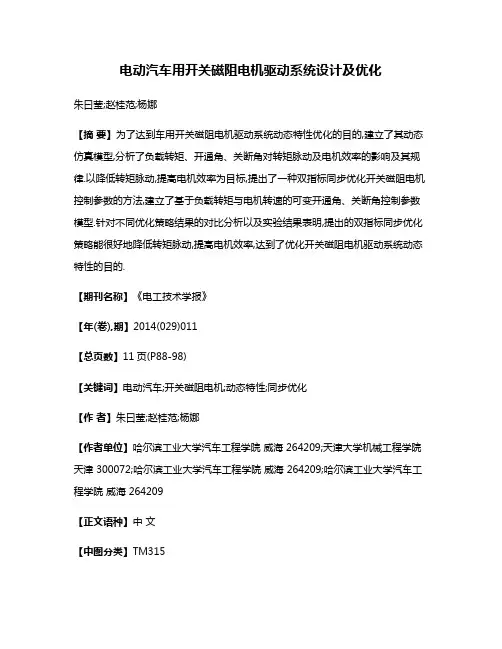

电动汽车用开关磁阻电机驱动系统设计及优化朱曰莹;赵桂范;杨娜【摘要】为了达到车用开关磁阻电机驱动系统动态特性优化的目的,建立了其动态仿真模型,分析了负载转矩、开通角、关断角对转矩脉动及电机效率的影响及其规律.以降低转矩脉动,提高电机效率为目标,提出了一种双指标同步优化开关磁阻电机控制参数的方法,建立了基于负载转矩与电机转速的可变开通角、关断角控制参数模型.针对不同优化策略结果的对比分析以及实验结果表明,提出的双指标同步优化策略能很好地降低转矩脉动,提高电机效率,达到了优化开关磁阻电机驱动系统动态特性的目的.【期刊名称】《电工技术学报》【年(卷),期】2014(029)011【总页数】11页(P88-98)【关键词】电动汽车;开关磁阻电机;动态特性;同步优化【作者】朱曰莹;赵桂范;杨娜【作者单位】哈尔滨工业大学汽车工程学院威海 264209;天津大学机械工程学院天津 300072;哈尔滨工业大学汽车工程学院威海 264209;哈尔滨工业大学汽车工程学院威海 264209【正文语种】中文【中图分类】TM3151 引言开关磁阻电机驱动系统具有结构简单、成本低、可靠性高、性能优越等优点[1]，使其成为电动汽车驱动系统的最优选方案之一[2,3]。
然而开关磁阻电机过大的转矩脉动对电机本身及电动车传动机构是非常有害的[4]，另外电机的效率直接决定着电动汽车的续驶里程，因此，在电动车驱动系统中，降低开关磁阻电机脉动、提高输出效率，对电动车获得良好的牵引特性具有至关重要的意义。
由于开关磁阻电机的非线性特性，使得改善其转矩脉动、提升其输出效率的动态特性优化设计方法更加的复杂和困难。
现阶段国内外针对开关磁阻电机动态特性改善的研究主要有两种：①对电机定子[5]、转子[6]以及绕组形式[7,8]等各部分结构参数进行电磁设计优化，该方法能从电机结构本体上进行电机动态特性的改善，但是缺点是电机参数组合较多，电机整体性能优化较困难；②从开关磁阻电机驱动系统出发，利用基于现代控制理论的优秀控制算法、最佳的电机结构参数组合实现电机动态特性的提升，如模糊补偿控制[9]、滑模控制[10,11]、自适应控制[2,12]、人工神经网络控制[13,14]等。
感谢您使用PDF插入页面软件（PDFdo PDF Insert Page）./2012年山东公务员考试（省市）申论真题给定资料1.位于山西省南部的安康、汉中、商洛三市，地质条件差，经常遭受洪水、滑坡和泥石流灾害，平均每三年就发生一次洪灾。
多点域，突发性，毁灭性的地质灾害给当地居民生命财产造成巨大的损失。
山西省国土资源厅有关资料，2011年至2010年，陕南地区共发生地质灾害两千多起，造成590多人死亡或失踪，直接经济损失460亿元。
2010年7月8日，特大暴雨引发的泥石流灾害导致安康、汉中、商洛三市28个县区中，有24个县区遭受降雨侵袭，受灾人数177万。
其中因灾死亡73人，失踪121人，直接经济损失60多亿元，大竹园镇七堰村灾害最严重，道路、通讯、电力、供水等基础设施全部中断，全村22户78间房屋全部冲毁。
频发的自然灾害严重威胁着陕南人民的生产生活及其发展。
2010年，山西省委省政府在详细勘察陕南灾情后，下定决心对这些地区的居民进行搬迁，要让生活在危险边缘的群众长度摆脱自然灾害的困扰。
2010年12月7日，陕西省政府常务工作会议原则通过《陕南地区移民搬迁安置总体规划（2011-2012）》。
该规划决定从2011年启动“陕南地区移民搬迁安置”工程。
搬迁工程涉及安康、汉中、商洛三市共28个县区。
搬迁对象首先是受地质灾害洪涝灾害或其他灾害影响严重的村庄，特别是要把深山里居住条件最危险的农民搬迁出来。
时时离公路超过5公里、人口规模过小的偏远村庄等地也在搬迁之列。
到2020年，搬迁居民总数达240万人，超过安康、汉中、商洛三市的总人口数的1/4，也超过了139.76万人的三峡库区移民规模。
这些居民将按照城镇安置、移民新村安置、小村并大村和自主分散安置等方式选择新住宅建设用地，分期分批迁入新的居住区，根据不同情况，每户居民将获得一定数额的财政补助。
2.1990年，宁夏本省固地区一个叫禹万喜的农民和几个同乡离开了祖祖辈辈生活的老家，准备迁往一个未知的新家，陪他们上路的只有一辆破旧的农用车呵呵一张简陋的地图。

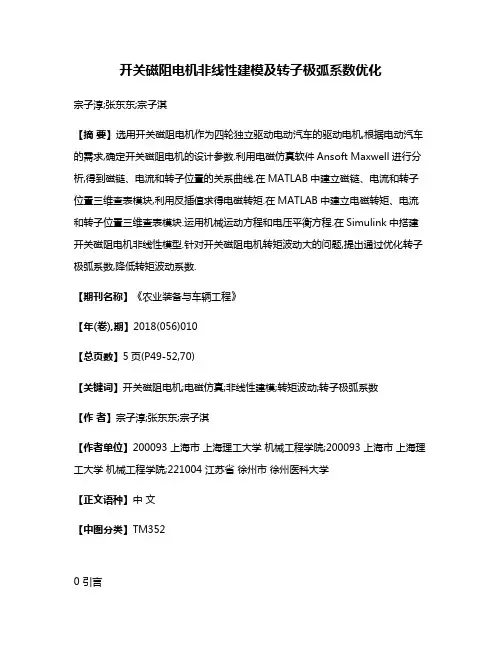

开关磁阻电机非线性建模及转子极弧系数优化宗子淳;张东东;宗子淇【摘要】选用开关磁阻电机作为四轮独立驱动电动汽车的驱动电机,根据电动汽车的需求,确定开关磁阻电机的设计参数.利用电磁仿真软件Ansoft Maxwell进行分析,得到磁链、电流和转子位置的关系曲线.在MATLAB中建立磁链、电流和转子位置三维查表模块,利用反插值求得电磁转矩.在MATLAB中建立电磁转矩、电流和转子位置三维查表模块.运用机械运动方程和电压平衡方程.在Simulink中搭建开关磁阻电机非线性模型.针对开关磁阻电机转矩波动大的问题,提出通过优化转子极弧系数,降低转矩波动系数.【期刊名称】《农业装备与车辆工程》【年(卷),期】2018(056)010【总页数】5页(P49-52,70)【关键词】开关磁阻电机;电磁仿真;非线性建模;转矩波动;转子极弧系数【作者】宗子淳;张东东;宗子淇【作者单位】200093 上海市上海理工大学机械工程学院;200093 上海市上海理工大学机械工程学院;221004 江苏省徐州市徐州医科大学【正文语种】中文【中图分类】TM3520 引言随着汽车行业的快速发展，能源、环境问题的日益突出，电动汽车成为各个国家的重点战略方向。
