下载文档原格式

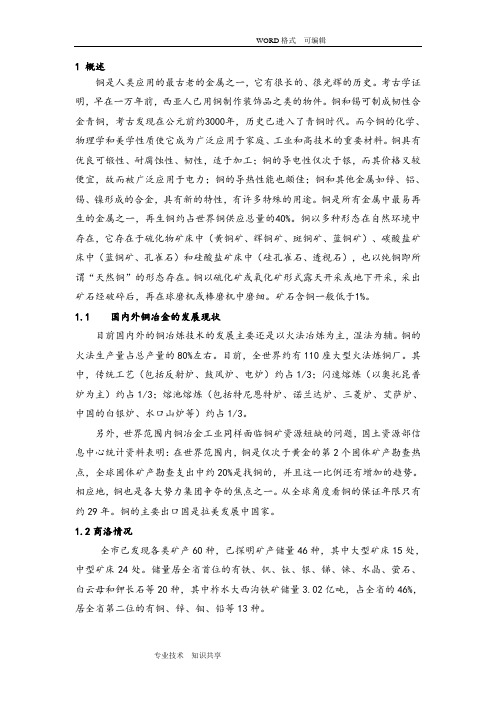

1 概述铜是人类应用的最古老的金属之一，它有很长的、很光辉的历史。
考古学证明，早在一万年前，西亚人已用铜制作装饰品之类的物件。
铜和锡可制成韧性合金青铜，考古发现在公元前约3000年，历史已进入了青铜时代。
而今铜的化学、物理学和美学性质使它成为广泛应用于家庭、工业和高技术的重要材料。
铜具有优良可锻性、耐腐蚀性、韧性，适于加工；铜的导电性仅次于银，而其价格又较便宜，故而被广泛应用于电力；铜的导热性能也颇佳；铜和其他金属如锌、铝、锡、镍形成的合金，具有新的特性，有许多特殊的用途。
铜是所有金属中最易再生的金属之一，再生铜约占世界铜供应总量的40%。
铜以多种形态在自然环境中存在，它存在于硫化物矿床中（黄铜矿、辉铜矿、斑铜矿、蓝铜矿）、碳酸盐矿床中（蓝铜矿、孔雀石）和硅酸盐矿床中（硅孔雀石、透视石），也以纯铜即所谓“天然铜”的形态存在。
铜以硫化矿或氧化矿形式露天开采或地下开采，采出矿石经破碎后，再在球磨机或棒磨机中磨细。
矿石含铜一般低于1%。
1.1 国内外铜冶金的发展现状目前国内外的铜冶炼技术的发展主要还是以火法冶炼为主，湿法为辅。
铜的火法生产量占总产量的80%左右。
目前，全世界约有110座大型火法炼铜厂。
其中，传统工艺（包括反射炉、鼓风炉、电炉）约占1/3；闪速熔炼（以奥托昆普炉为主）约占1/3；熔池熔炼（包括特尼恩特炉、诺兰达炉、三菱炉、艾萨炉、中国的白银炉、水口山炉等）约占1/3。
另外，世界范围内铜冶金工业同样面临铜矿资源短缺的问题，国土资源部信息中心统计资料表明：在世界范围内，铜是仅次于黄金的第2个固体矿产勘查热点，全球固体矿产勘查支出中约20%是找铜的，并且这一比例还有增加的趋势。
相应地，铜也是各大势力集团争夺的焦点之一。
从全球角度看铜的保证年限只有约29年。
铜的主要出口国是拉美发展中国家。
1.2商洛情况全市已发现各类矿产60种，已探明矿产储量46种，其中大型矿床15处，中型矿床24处。
储量居全省首位的有铁、钒、钛、银、锑、铼、水晶、萤石、白云母和钾长石等20种，其中柞水大西沟铁矿储量 3.02亿吨，占全省的46%，居全省第二位的有铜、锌、钼、铅等13种。
1 概述铜是人类应用的最古老的金属之一，它有很长的、很光辉的历史。
考古学证明，早在一万年前，西亚人已用铜制作装饰品之类的物件。
铜和锡可制成韧性合金青铜，考古发现在公元前约3000年，历史已进入了青铜时代。
而今铜的化学、物理学和美学性质使它成为广泛应用于家庭、工业和高技术的重要材料。
铜具有优良可锻性、耐腐蚀性、韧性，适于加工；铜的导电性仅次于银，而其价格又较便宜，故而被广泛应用于电力；铜的导热性能也颇佳；铜和其他金属如锌、铝、锡、镍形成的合金，具有新的特性，有许多特殊的用途。
铜是所有金属中最易再生的金属之一，再生铜约占世界铜供应总量的40%。
铜以多种形态在自然环境中存在，它存在于硫化物矿床中（黄铜矿、辉铜矿、斑铜矿、蓝铜矿）、碳酸盐矿床中（蓝铜矿、孔雀石）和硅酸盐矿床中（硅孔雀石、透视石），也以纯铜即所谓“天然铜”的形态存在。
铜以硫化矿或氧化矿形式露天开采或地下开采，采出矿石经破碎后，再在球磨机或棒磨机中磨细。
矿石含铜一般低于1%。
1.1 国内外铜冶金的发展现状目前国内外的铜冶炼技术的发展主要还是以火法冶炼为主，湿法为辅。
铜的火法生产量占总产量的80%左右。
目前，全世界约有110座大型火法炼铜厂。
其中，传统工艺（包括反射炉、鼓风炉、电炉）约占1/3；闪速熔炼（以奥托昆普炉为主）约占1/3；熔池熔炼（包括特尼恩特炉、诺兰达炉、三菱炉、艾萨炉、中国的白银炉、水口山炉等）约占1/3。
另外，世界范围内铜冶金工业同样面临铜矿资源短缺的问题，国土资源部信息中心统计资料表明：在世界范围内，铜是仅次于黄金的第2个固体矿产勘查热点，全球固体矿产勘查支出中约20%是找铜的，并且这一比例还有增加的趋势。
相应地，铜也是各大势力集团争夺的焦点之一。
从全球角度看铜的保证年限只有约29年。
铜的主要出口国是拉美发展中国家。
1.2商洛情况全市已发现各类矿产60种，已探明矿产储量46种，其中大型矿床15处，中型矿床24处。
储量居全省首位的有铁、钒、钛、银、锑、铼、水晶、萤石、白云母和钾长石等20种，其中柞水大西沟铁矿储量3.02亿吨，占全省的46%，居全省第二位的有铜、锌、钼、铅等13种。
------------------------------------------精品文档-------------------------------------1 概述铜是人类应用的最古老的金属之一，它有很长的、很光辉的历史。
考古学证明，早在一万年前，西亚人已用铜制作装饰品之类的物件。
铜和锡可制成韧性合金青铜，考古发现在公元前约3000年，历史已进入了青铜时代。
而今铜的化学、物理学和美学性质使它成为广泛应用于家庭、工业和高技术的重要材料。
铜具有优良可锻性、耐腐蚀性、韧性，适于加工；铜的导电性仅次于银，而其价格又较便宜，故而被广泛应用于电力；铜的导热性能也颇佳；铜和其他金属如锌、铝、锡、镍形成的合金，具有新的特性，有许多特殊的用途。
铜是所有金属中最易再生的金属之一，再生铜约占世界铜供应总量的40%。
铜以多种形态在自然环境中存在，它存在于硫化物矿床中（黄铜矿、辉铜矿、斑铜矿、蓝铜矿）、碳酸盐矿床中（蓝铜矿、孔雀石）和硅酸盐矿床中（硅孔雀石、透视石），也以纯铜即所谓“天然铜”的形态存在。
铜以硫化矿或氧化矿形式露天开采或地下开采，采出矿石经破碎后，再在球磨机或棒磨机中磨细。
矿石含铜一般低于1%。
1.1 国内外铜冶金的发展现状目前国内外的铜冶炼技术的发展主要还是以火法冶炼为主，湿法为辅。
铜的火法生产量占总产量的80%左右。
目前，全世界约有110座大型火法炼铜厂。
其中，传统工艺（包括反射炉、鼓风炉、电炉）约占1/3；闪速熔炼（以奥托昆普炉为主）约占1/3；熔池熔炼（包括特尼恩特炉、诺兰达炉、三菱炉、艾萨炉、中国的白银炉、水口山炉等）约占1/3。
另外，世界范围内铜冶金工业同样面临铜矿资源短缺的问题，国土资源部信息中心统计资料表明：在世界范围内，铜是仅次于黄金的第2个固体矿产勘查热点，全球固体矿产勘查支出中约20%是找铜的，并且这一比例还有增加的趋势。
相应地，铜也是各大势力集团争夺的焦点之一。
从全球角度看铜的保证年限只有约29年。
闪速熔炼炉泡沫渣的成因和预防措施刘富全中铝东南铜业有限公司熔炼厂，福建宁德 352100摘要：分析了闪速熔炼炉泡沫渣发生的成因 ,同时提介绍出了泡沫渣预防和处理措施关键词：闪速熔炼；炉温；渣型；泡沫渣前言目前国内铜冶炼工艺比较先进的“双闪”技术，即“闪速熔炼”、“闪速吹炼”冶炼工艺，在中国已有四座双闪铜冶炼厂。
某厂设计能力为年产阴极铜400kt/a，硫酸1460 kt/a。
该厂从建成至投产生产过程中不断设备改进与技术革新，于建成当年产出第一块阳极铜板。
在试生产过程中熔炼炉因停炉后复产发生泡沫渣工艺事故 ,现就其原因作一简要分析 ,并提出预防和处理措施。
1 工艺简介闪速熔炼是铜冶炼“双闪”炼铜的熔炼工艺，主要功能是处理铜精矿、烟尘、吹炼渣、渣选精矿、石英砂的混合物料，炉料在反应塔内与富氧空气完成氧化脱硫反应及造渣、造冰铜反应，生成的冰铜经冰铜风淬系统风淬后及冰铜磨研磨干燥后送闪速吹炼系统吹炼，熔炼渣经缓冷后进入渣选系统。
烟气经过余热锅炉、电收尘净化后和吹炼炉烟气混合后送制酸厂制酸。
2 产生泡沫渣的情况泡沫渣发生在闪速熔炼炉停炉保温再次投料复产时段。
在停炉保温期间，通过采取增加柴油辅助升温，在闪速熔炼炉靠近反应塔侧形成明显的停炉前的生料堆，逐渐熔化反应。
停炉保温期间，多次尝试进行熔体排放，由于铜渣分离不清和炉内熔体粘度较大，熔体下部温度较低等原因，排放困难，熔体排出效果不明显。
闪速熔炼炉停炉保温反应塔侧检尺炉内熔体总液面高640mm。
发生泡沫渣前两小时炉内液面异常增高，测得反应塔侧熔体液面高740mm。
熔炼炉再次投料生产，炉内产生泡沫渣从燃烧器口、观察孔逸出。
现场取样泡沫渣较轻，渣面凹凸不平，渣内部有许多的气孔。
3 泡沫渣的成因3.1 炉渣的组成闪速熔炼熔炼过程中 ,石英石的量需要经过数模计算 , 某厂熔炼炉渣型Fe/SiO2控制1.35左右 ,在此范围之内 ,渣的粘度小 ,熔点低 ,容易操作。
该厂停炉时炉内局部有生料堆积，局部熔渣呈现过氧化状态且熔渣已不能继续放出。
原料2.2 原料、燃料及辅助材料2.2.1 原料本工程所用外购的精矿用汽车运到精矿仓，年处理精矿660000t/a，含水10.0%，混合精矿含C为0.99%，精矿的平均化学成分见表2-1。
表2-1 精矿平均成分*金、银的单位为g/t2.2.2 熔剂熔炼炉和吹炼炉需要加熔剂造渣，熔剂都采用化学成分和粒度相同的石英石，石英石粒度要求为5～15mm，石英石外购，本工程不设熔剂破碎设施。
此外，当地若有含金石英石，将来生产中也可以外购含金石英石作为熔炼和吹炼的熔剂，以提高工厂的经济效益。
熔炼石英石的消耗量为42502.43t/a，吹炼石英石的消耗量为9002.12t/a，合计51504.55 t/a，石英石化学成分见表2-2。
熔炼和吹炼的石英石由业主按照要求的数量、化学成分和粒度，用汽车运到本工程的精矿仓。
表2-2 石英石成分2.2.3 燃料阳极精炼需要加燃料燃烧供热，为了改善环保条件和提高金属回收率，火法精炼所用燃料为天然气。
新砌筑的熔炼炉及吹炼炉的烘炉用天然气；生产过程中熔炼炉和吹炼炉保温也用天然气。
全场一年需用天然气的消耗量为4500000Nm3/a，天然气的相关参数见表2-3表，天然气由园区直接接入，在厂内建一个天然气调压站即可。
表2-3 天然气成分2.2.4 耐火材料本工程的熔炼炉、吹炼炉和回转式阳极炉的内衬均为耐火材料砌筑，工厂设有耐火材料库用作耐火砖的贮存、加工和将修炉时拆除的废耐火砖加工成耐火泥。
本工程耐火材料的消耗量为1000t/a。
耐火材料由业主按照要求的数量、规格和类型，用汽车运到耐火材料库。
2.2.5 氧气氧气用于底吹炉熔炼、底吹炉连续吹炼以及阳极炉精炼燃烧。
熔炼正常氧气消耗量为15842.4Nm3/h，吹炼正常氧气消耗量为1777.2 Nm3/h，精炼氧气最大消耗量为233.37Nm3/h·台，纯度99.6%。
氧气由本工程的制氧站提供。
2.3 工艺流程2.3.1 原料特征及工艺流程选择造锍捕金技术来源于铜的火法冶炼领域，利用铜是金银等贵金属良好的补集剂，通过造铜锍，将金银等贵金属富集于铜锍中，再通过铜锍吹炼和精炼将贵金属富集于粗铜和阳极铜，最终通过电解和阳极泥处理回收金银等贵金属。
铜冶炼水平与工艺水平1)火法冶炼工艺当前，全球矿铜产量的75%-80％是以硫化形态存在的矿物经开采、浮选得到的铜精矿为原料，火法炼铜是生产铜的主要方法，特别是硫化铜精矿，基本全部采用火法冶炼工艺。
火法处理硫化铜精矿的主要优点是适应性强，冶炼速度快，能充分利用硫化矿中的硫，能耗低。
其生产过程一般由以下几个工序组成：备料、熔炼、吹炼、火法精炼、电解精炼，最终产品为电解铜。
原料制备工序：将铜精矿、燃料、熔剂等物料进行预处理，使之符合不同冶炼工艺的需要。
熔炼工序：通过不同的熔炼方法，对铜精矿造硫熔炼，炼成含铜、硫、铁及贵金属的冰铜，使之与杂质炉渣分离；补出的含二氧化硫烟气经收尘后用于制造硫酸或其他硫制品，烟尘返回熔炼炉处理。
吹炼工序：除去冰铜中的硫铁，形成含铜及贵金属的粗铜，炉渣和烟尘返回上一工序处理。
火法精炼工序：将粗铜中硫等杂质进一步去除，浇铸出符合电解需要的阳极板。
电解精炼工序：除去杂质，进一步提纯，生产出符合标准的阴极铜成品，并把金银等贵金属富集在阳极泥中。
传统熔炼方法如鼓风炉熔炼、反射炉熔炼和电炉熔炼，由于效率低、能耗高、环境污染严重而逐渐被新的富氧强化熔炼工艺所代替［[3]新的富氧强化熔炼可分为闪速熔炼和熔池熔炼两大类，前者包括奥托昆普型闪速熔炼和加拿大国际镍公司闪速熔炼等，后者包括诺兰达法、三菱法、艾萨法、奥斯麦特法和瓦纽可夫法以及我国自主开发的水口山法、白银炉熔炼、金峰炉熔炼等技术。
铜锍吹炼方法有传统的卧式转炉、连续吹炼炉、虹吸式转炉。
新型吹炼技术包括艾萨吹炼炉、三菱吹炼炉和闪速吹炼炉等。
粗铜的火法精炼在阳极炉内进行，对于转炉产出的液态粗铜采用回转式阳极炉或固定式反射炉精炼，经氧化、还原等作业进一步脱除粗铜中的铁、铅、锌、砷、锑、铋等杂质，并浇铸成含铜99.2%-99.7％的阳极板。
铜电解工艺有传统电解法、永久阴极电解法和周期反向电流电解法3种。
目前大多数电解铜厂都使用传统电解法，永久阴极电解法和周期反向电流电解法是20世纪70年代以来发展的新技术。
