换流站的工作原理换流站是电力系统中的重要设备，用于实现交流和直流电能之间的互相转换。

它在电力系统中起到了关键的作用，可以实现交流电网与直流电网之间的互联互通，保证电力系统的稳定运行。

下面将详细介绍换流站的工作原理。

一、换流站的概述换流站是一种电力转换设备，它将交流电能转换为直流电能，或者将直流电能转换为交流电能。

换流站通常由交流侧变压器、直流侧变压器、换流器组成。

交流侧变压器将交流电能提供给换流器，换流器将交流电能转换为直流电能，并通过直流侧变压器将直流电能输送到直流电网中。

二、换流站的工作原理换流站的工作原理可以分为两个阶段：交流侧的整流和直流侧的逆变。

1. 交流侧的整流交流侧的整流是指将交流电能转换为直流电能的过程。

交流电能经过交流侧变压器降压后，进入换流器。

换流器中包含一组可控硅器件，通过控制这些器件的导通和关断，可以实现对交流电能的整流。

具体来说，当交流电压的正半周到来时，换流器中的可控硅器件导通，将电流引向直流侧；当交流电压的负半周到来时，换流器中的可控硅器件关断，切断电流的通路。

通过这样的操作，交流电能被整流为直流电能。

2. 直流侧的逆变直流侧的逆变是指将直流电能转换为交流电能的过程。

直流电能经过直流侧变压器升压后，进入换流器。

换流器中的可控硅器件通过控制导通和关断，实现对直流电能的逆变。

具体来说，当直流电压的正半周到来时，换流器中的可控硅器件导通，将电流引向交流侧；当直流电压的负半周到来时，换流器中的可控硅器件关断，切断电流的通路。

通过这样的操作，直流电能被逆变为交流电能。

三、换流站的应用换流站广泛应用于电力系统中，主要用于以下几个方面：1. 交流与直流电网的互联互通换流站可以将交流电网与直流电网互相连接，实现两者之间的电能传输。

这对于不同电网之间的能量互补和电力系统的灵便调度非常重要。

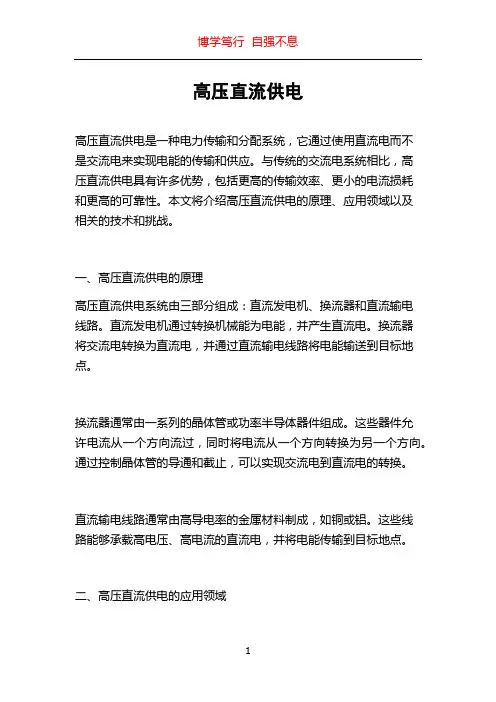

2. 直流输电换流站可以将交流电能转换为直流电能，并通过直流输电路线将电能输送到远距离。

直流输电具有输电损耗小、输电距离远等优点，可以解决远距离输电中的电压降和电流损耗问题。

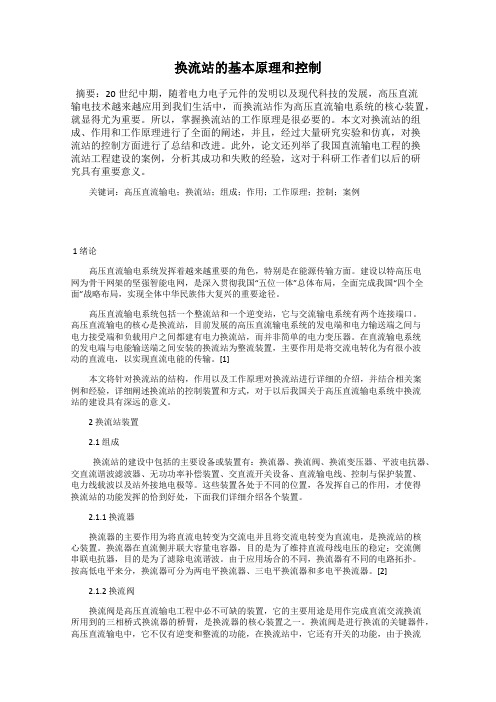

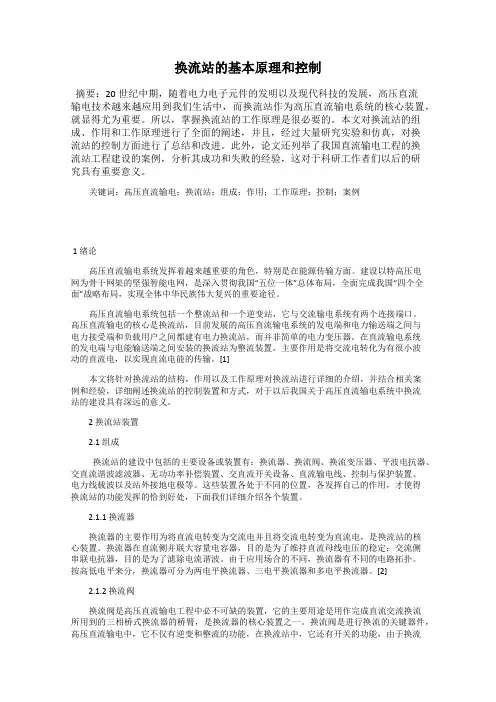

换流站的基本原理和控制摘要：20世纪中期，随着电力电子元件的发明以及现代科技的发展，高压直流输电技术越来越应用到我们生活中，而换流站作为高压直流输电系统的核心装置，就显得尤为重要。

所以，掌握换流站的工作原理是很必要的。

本文对换流站的组成、作用和工作原理进行了全面的阐述，并且，经过大量研究实验和仿真，对换流站的控制方面进行了总结和改进。

此外，论文还列举了我国直流输电工程的换流站工程建设的案例，分析其成功和失败的经验，这对于科研工作者们以后的研究具有重要意义。

关键词：高压直流输电；换流站；组成；作用；工作原理；控制；案例1 绪论高压直流输电系统发挥着越来越重要的角色，特别是在能源传输方面。

建设以特高压电网为骨干网架的坚强智能电网，是深入贯彻我国“五位一体”总体布局，全面完成我国“四个全面”战略布局，实现全体中华民族伟大复兴的重要途径。

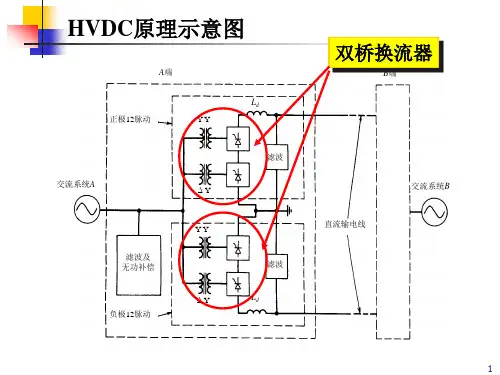

高压直流输电系统包括一个整流站和一个逆变站，它与交流输电系统有两个连接端口。

高压直流输电的核心是换流站，目前发展的高压直流输电系统的发电端和电力输送端之间与电力接受端和负载用户之间都建有电力换流站，而并非简单的电力变压器。

在直流输电系统的发电端与电能输送端之间安装的换流站为整流装置，主要作用是将交流电转化为有很小波动的直流电，以实现直流电能的传输。

[1]本文将针对换流站的结构，作用以及工作原理对换流站进行详细的介绍，并结合相关案例和经验，详细阐述换流站的控制装置和方式，对于以后我国关于高压直流输电系统中换流站的建设具有深远的意义。

2 换流站装置2.1 组成换流站的建设中包括的主要设备或装置有：换流器、换流阀、换流变压器、平波电抗器、交直流谐波滤波器、无功功率补偿装置、交直流开关设备、直流输电线、控制与保护装置、电力线载波以及站外接地电极等。

这些装置各处于不同的位置，各发挥自己的作用，才使得换流站的功能发挥的恰到好处，下面我们详细介绍各个装置。

2.1.1 换流器换流器的主要作用为将直流电转变为交流电并且将交流电转变为直流电，是换流站的核心装置。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

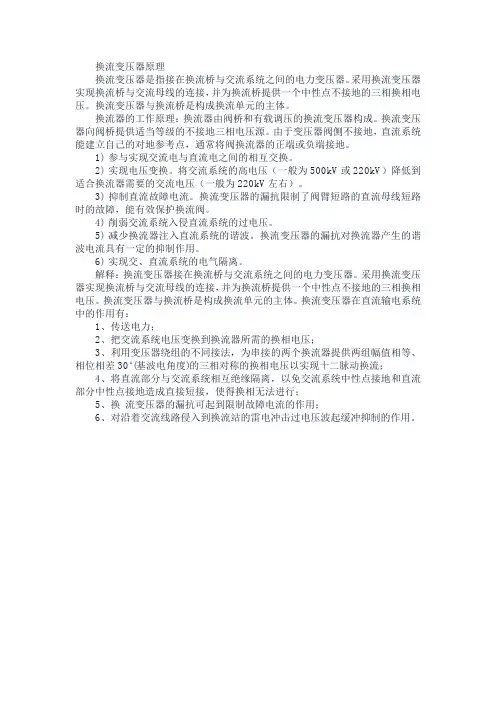

换流变压器原理换流变压器是指接在换流桥与交流系统之间的电力变压器。

采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。

换流变压器与换流桥是构成换流单元的主体。

换流器的工作原理：换流器由阀桥和有载调压的换流变压器构成。

换流变压器向阀桥提供适当等级的不接地三相电压源。

由于变压器阀侧不接地，直流系统能建立自己的对地参考点，通常将阀换流器的正端或负端接地。

1) 参与实现交流电与直流电之间的相互交换。

2) 实现电压变换。

将交流系统的高电压（一般为500kV或220kV）降低到适合换流器需要的交流电压（一般为220kV左右）。

3) 抑制直流故障电流。

换流变压器的漏抗限制了阀臂短路的直流母线短路时的故障，能有效保护换流阀。

4) 削弱交流系统入侵直流系统的过电压。

5) 减少换流器注入直流系统的谐波。

换流变压器的漏抗对换流器产生的谐波电流具有一定的抑制作用。

6) 实现交、直流系统的电气隔离。

解释：换流变压器接在换流桥与交流系统之间的电力变压器。

采用换流变压器实现换流桥与交流母线的连接，并为换流桥提供一个中性点不接地的三相换相电压。

换流变压器与换流桥是构成换流单元的主体。

换流变压器在直流输电系统中的作用有：1、传送电力；2、把交流系统电压变换到换流器所需的换相电压；3、利用变压器绕组的不同接法，为串接的两个换流器提供两组幅值相等、相位相差30°(基波电角度)的三相对称的换相电压以实现十二脉动换流；4、将直流部分与交流系统相互绝缘隔离，以免交流系统中性点接地和直流部分中性点接地造成直接短接，使得换相无法进行；5、换流变压器的漏抗可起到限制故障电流的作用；6、对沿着交流线路侵入到换流站的雷电冲击过电压波起缓冲抑制的作用。

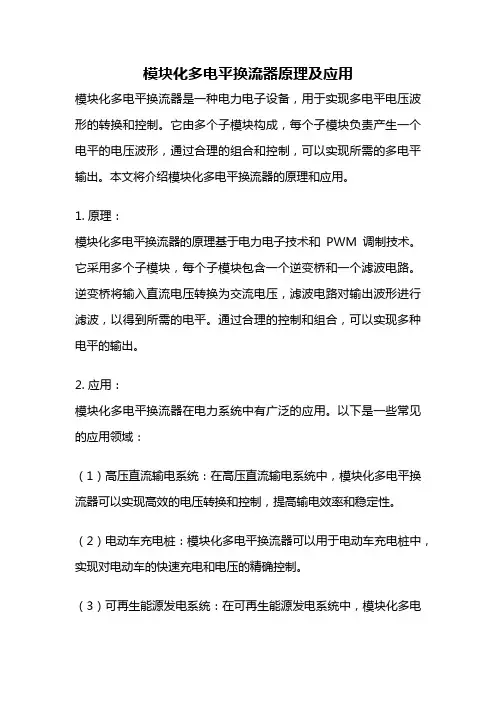

模块化多电平换流器原理及应用模块化多电平换流器是一种电力电子设备，用于实现多电平电压波形的转换和控制。

它由多个子模块构成，每个子模块负责产生一个电平的电压波形，通过合理的组合和控制，可以实现所需的多电平输出。

本文将介绍模块化多电平换流器的原理和应用。

1. 原理：模块化多电平换流器的原理基于电力电子技术和PWM调制技术。

它采用多个子模块，每个子模块包含一个逆变桥和一个滤波电路。

逆变桥将输入直流电压转换为交流电压，滤波电路对输出波形进行滤波，以得到所需的电平。

通过合理的控制和组合，可以实现多种电平的输出。

2. 应用：模块化多电平换流器在电力系统中有广泛的应用。

以下是一些常见的应用领域：（1）高压直流输电系统：在高压直流输电系统中，模块化多电平换流器可以实现高效的电压转换和控制，提高输电效率和稳定性。

（2）电动车充电桩：模块化多电平换流器可以用于电动车充电桩中，实现对电动车的快速充电和电压的精确控制。

（3）可再生能源发电系统：在可再生能源发电系统中，模块化多电平换流器可以将不同类型的可再生能源（如太阳能、风能等）转换为交流电并注入电网。

（4）工业电力系统：在工业电力系统中，模块化多电平换流器可以实现对电力负载的精确控制和优化，提高电力系统的稳定性和效率。

3. 优势：模块化多电平换流器相比传统的换流器具有以下优势：（1）高效性：模块化多电平换流器可以实现高效的电压转换和控制，减少能量损耗和系统热量。

（2）灵活性：模块化多电平换流器由多个子模块构成，可以根据实际需求灵活组合和控制，适应不同的电压和功率要求。

（3）可靠性：模块化多电平换流器由多个子模块组成，故障发生时只需替换故障模块，不会影响整个系统的运行。

（4）可扩展性：模块化多电平换流器可以根据需求进行扩展，增加或减少子模块，以适应不同的应用场景。

4. 发展趋势：随着电力电子技术和控制技术的不断发展，模块化多电平换流器在未来有着广阔的发展前景。

以下是一些发展趋势：（1）提高功率密度：随着半导体器件的不断进步，模块化多电平换流器的功率密度将会越来越高，实现更小体积和更高效率的换流器。
