高位集水冷却塔技术介绍
- 格式：ppt
- 大小：14.04 MB
- 文档页数：20
下载文档原格式
合集下载
冷却塔技术说明
冷却塔技术说明一、主要技术参数二、主要结构及工作原理2.1超低噪音逆流式玻璃钢冷却塔由塔体、风筒、风机、电机、配水装置、面板、进风窗、隔音装置、填料、收水器、集水池等部分组成。
详细见图。
2.2工作原理热水由进水管至塔体内，通过配水装置将水均匀喷到淋水装置上面（填料），热水进入淋水装置后由上而下与逆方向的空气由下而上进行水汽交换，由风机再将塔内热能排出塔外。
为防止水与空气交换后，在风机运转作用下将水汽一并带出塔外。
在风机下方至配水方向设收水装置把经填料随热风带入的水收集下来，从而大大降低水耗，保持环境整洁。
噪声的降低是通过冷却塔周围设隔音装置来实现。
集水池底铺设海绵，以降低水落下后产生的声音。
在风筒上方设消声罩，吸收风机运转而产生的噪声，从而降低整体设备的噪声。
三、主要零部件材质风机、电机、减速机由专业厂家配套生产。
四、设备设计、制造、检验所遵循的标准目录设计标准：GBJ102-87工业循环水冷却设计规范；制造标准：GB7190.1-1997中小型冷却塔，检验标准：GB50205-1995钢结构施工及验收规范；玻璃钢检验标准：GB1449-83玻璃纤维增强塑料弯曲性能试验方法，GB1456-88夹层结构弯曲性能试验方法，GB2572-81玻璃钢平均线膨胀系数试验方法，GB2575-89玻璃纤维增强塑料耐水性试验方法，GB2577-89玻璃纤维增强塑料树脂含量试验方法。
五、设备的可靠性及耐久性6.1 设备无故障运行时间在5年以上；6.2 整机使用寿命在10年以上（填料视水质情况而定）；6.3 设备每年检修一次，减速机、轴承使用年限不少于6年，电器装置不少于6年。
六、设备的防腐1.在制造前钢材表面喷砂处理，质量等级符合标准JB/ZQ4000.10中Sa2½的要求，并喷锌防腐，锌层厚度70-100u，并涂环氧防腐漆，漆膜总厚度不小于200u。
2.涂装和涂层厚度，涂层质量要求保证满足JB/ZQ4000.10标准中规定要求。
冷却塔特性及技术数据介绍
冷却塔特性及技术数据介绍一、产品分类：冷却水塔设计3个型号，分别为标准型、高温型、超低噪音型。
每种型号又分别有几十种规格，可满足不同水塔水量及不同用途的客户的使用要求。
产品设计性能参数：根据GB7190.1—1997的规定：标准型冷却水塔的设计湿球温度为28℃，一般而言，按湿球温度27℃设计的冷却水塔可以在通风良好，无其它特殊环境小气候的北方地区正常使用，但经过长年收集的冷却水塔运行效果所反馈信息表明，在某些南方地区的湿热气候条件下或一些通风不畅、易形成高温环境小气候的楼群中，按湿球28℃设计的冷却水塔表现出它卓越的散热效果和不凡的应变能力，给工程的设计者、安装者以及使用者带来高枕无忧的信心。
冷却水塔就是在不断总结经验、完善水塔技术中决定采用温度28℃为设计工况，保证水塔的高品质。
标准型、高温型、超低噪音型设计工况：进塔水温 37℃出塔水温 32℃湿球温度 28℃干球温度 31.8℃冷却塔的性能介绍：1、总体效果：冷却塔理论是一门综合性很强、实验性很高的系统学科。
公司的科技人员在通过对冷却塔多年的热工测试试验的基础上，对测试数据进行全面综合处理，依据计算机运算得出的菱峰（35×20-75°）梯形波水填料容积散质系数Βxv，选择最佳气水比，最佳截面水负荷、截面气负荷和填料高效率的高度范围，以此确定填料体积，并以流体动力学观点综合设计塔的外形与结构，根据测试估算通风阻力，参考风机特性曲线以及测试数据优化选择、符合风量要求和达到噪声标准的风机和与之相匹配的电机，使冷效、能耗、噪声、外观达到一个优化的系统效果。
2、结构特点：A、填料：高温型、超低噪音型冷却塔填料由改性PVC（聚氯乙烯）平片经热压延成型加工而成，淋水填料的作用是将需要冷却的热水溅散成水滴并形成水膜，以增加水和空气的接触面积和接触时间，即增加水和空气的热交换强度。
水的冷却过程，主要在淋水填料中进行，在淋水填料中水和空气发生热交换与质交换。
冷却塔技术参数样本
冷却塔技术参数样本冷却塔是用于降低水温度的设备，通常应用于工业生产中，特别是发电厂、化工厂、冶金厂等场所。
下面是一个冷却塔的技术参数样本，包括其主要参数及功能说明。
1.冷却塔类型：属于湿式冷却塔，通过将水与空气接触来实现冷却效果。
2.冷却塔形式：方形冷却塔，通常由钢结构和填料组成。
3.冷却塔尺寸：长宽高分别为10米、10米、15米。
5.冷却塔水循环量：设计循环水量为2000立方米/小时。
6.冷却塔填料：采用PP或PVC填料，具有良好的热交换效果和阻力特性。
7.冷却塔喷淋系统：采用喷淋头，将水均匀喷洒在填料上，以增加与空气的接触面积。
8.冷却塔风机：采用离心风机，风机直径为2米，功率为30千瓦。
9.冷却塔水泵：采用离心泵，泵流量为1000立方米/小时，泵扬程为20米。
10.冷却塔控制系统：采用自动控制系统，可监测冷却塔的温度、水位、压力等参数，并根据设定值进行调节。
11.冷却塔材质：钢结构采用碳钢材质，耐腐蚀填料采用PP或PVC材质。
12.冷却塔散热效果：冷却塔通过增大冷却水与空气的接触面积，将水中的热量传递给空气，并通过风扇将热空气排出，从而实现水的冷却效果。
13.冷却塔节能效果：冷却塔采用了先进的填料和喷淋系统，能够提高热交换效率，减少能耗。
14.冷却塔安全性能：冷却塔配备了液位传感器、温度传感器、压力传感器等安全设备，能够及时监测并报警，确保设备运行安全可靠。
15.冷却塔运行维护：冷却塔需要定期清洗和维护，以保证正常的运行和散热效果。
以上是一个冷却塔的技术参数样本，这些参数对于选择和设计冷却塔具有重要意义。
在实际应用中，还需要根据具体的工艺要求和环境条件进行调整和优化。

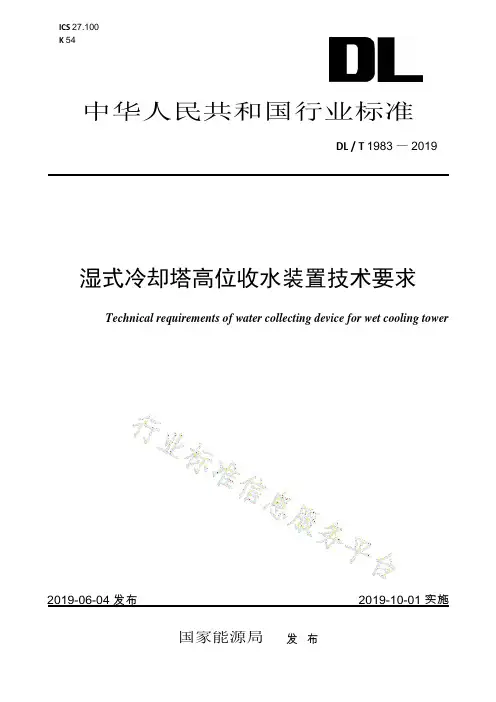

DL／T 1983—2019 湿式冷却塔高位收水装置技术要求
DL / T 1983 —2019ICS 27.100K 54中华人民共和国行业标准DL / T 1983 —2019湿式冷却塔高位收水装置技术要求Technical requirements of water collecting device for wet cooling tower2019-06-04 发布2019-10-01 实施国家能源局发布DL / T 1983 —2019目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语及定义 (1)4总则 (2)5技术要求 (2)5.1防溅器 (2)5.2收水斜板 (3)5.3收水槽 (3)6检验 (4)6.1防溅器 (4)6.2收水斜板 (5)6.3收水槽 (5)7包装、标志和贮运 (6)附录A（规范性附录）收水槽渗水性能试验 (7)附录B（规范性附录）收水槽满水变形率试验 (8)附录C（资料性附录）防溅器取样 (8)附录D（资料性附录）收水槽产品留样 (8)IDL / T 1983 —2019前言本标准按照GB/T 1.1-2009《标准化工作导则第1 部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准为首次发布。
IIDL / T 1983 —2019 湿式冷却塔高位收水装置技术要求1范围本标准规定了湿式冷却塔高位收水装置有关产品的生产制造、质量检验以及包装贮运等的基本要求。
本标准适用于湿式冷却塔高位收水装置中聚丙烯材料的防溅器、聚氯乙烯材料的收水斜板以及纤维增强塑料（玻璃钢）材料的收水槽等产品。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。

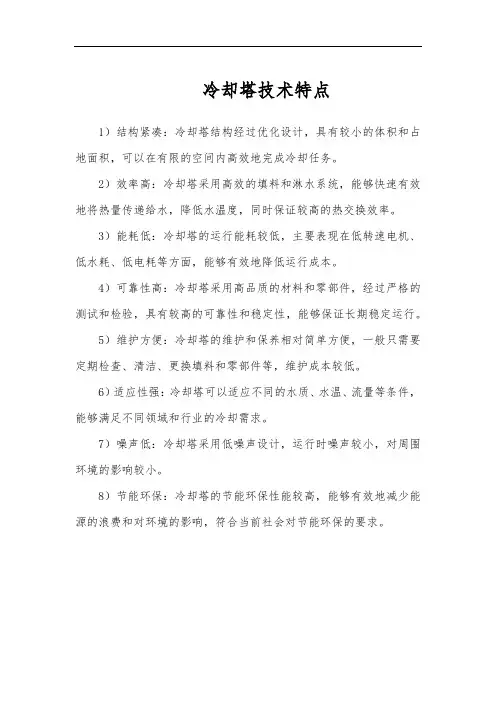

冷却塔技术特点
冷却塔技术特点
1）结构紧凑：冷却塔结构经过优化设计，具有较小的体积和占地面积，可以在有限的空间内高效地完成冷却任务。
2）效率高：冷却塔采用高效的填料和淋水系统，能够快速有效地将热量传递给水，降低水温度，同时保证较高的热交换效率。
3）能耗低：冷却塔的运行能耗较低，主要表现在低转速电机、低水耗、低电耗等方面，能够有效地降低运行成本。
4）可靠性高：冷却塔采用高品质的材料和零部件，经过严格的测试和检验，具有较高的可靠性和稳定性，能够保证长期稳定运行。
5）维护方便：冷却塔的维护和保养相对简单方便，一般只需要定期检查、清洁、更换填料和零部件等，维护成本较低。
6）适应性强：冷却塔可以适应不同的水质、水温、流量等条件，能够满足不同领域和行业的冷却需求。
7）噪声低：冷却塔采用低噪声设计，运行时噪声较小，对周围环境的影响较小。
8）节能环保：冷却塔的节能环保性能较高，能够有效地减少能源的浪费和对环境的影响，符合当前社会对节能环保的要求。

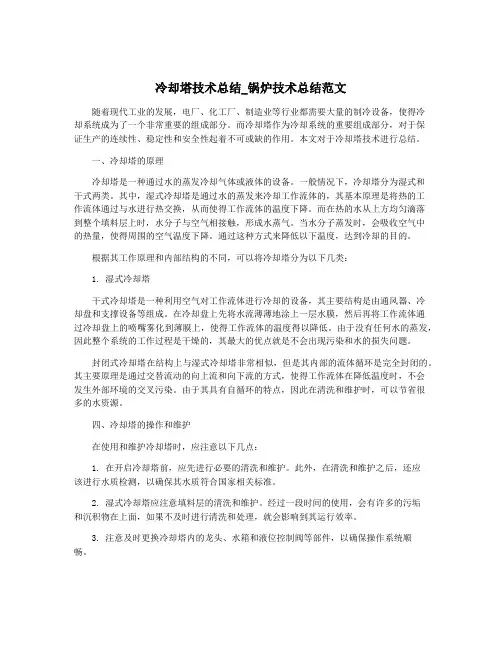

冷却塔技术总结_锅炉技术总结范文
冷却塔技术总结_锅炉技术总结范文
冷却塔是一种用于冷却工业设备或生产过程中产生的热量的设备。
它通过将热水喷洒
在填料层上，并利用风和热传导的作用，将热量传递到大气中，达到降温的效果。
以下是
我对冷却塔技术的总结：
冷却塔的构造和工作原理非常简单。
冷却塔主要由水池、填料层、风扇和风道等组成。
热水从顶部喷洒到填料层上，并向下流动，形成一层薄薄的水膜。
通过风扇产生的气流，
使空气与水膜接触，从而将热量传递到大气中。
冷却塔具有高效降温的特点。
填料层的存在增加了水与空气之间的接触面积，提高了
换热效率。
风扇的作用使得空气流动更加顺畅，增加了热量传递的速度。
冷却塔在相同时
间内可以降低更多的热量。
冷却塔可以根据实际需要进行调节。
通过改变喷水量、风扇的转速、填料层的形状等
参数，可以实现对冷却塔的调节。
这样就可以根据工艺条件的变化，实现对冷却效果的灵
活控制。
冷却塔的维护和保养相对较为简单。
由于冷却塔的构造相对简单，维护和保养的难度
相对较低。
通常只需要定期清洗水池和填料层，检查和维修风扇和风道等部件即可。
冷却塔技术是一项非常实用的工艺技术。
它具有降低热量的效果，适用于许多工业生
产过程中需要降温的场合。
冷却塔具有高效降温、可调节、易于维护等特点，因此受到广
泛的应用。
在今后的工业生产中，冷却塔技术将继续发挥重要的作用。
冷却塔技术总结_锅炉技术总结范文
冷却塔技术总结_锅炉技术总结范文随着现代工业的发展，电厂、化工厂、制造业等行业都需要大量的制冷设备，使得冷却系统成为了一个非常重要的组成部分。
而冷却塔作为冷却系统的重要组成部分，对于保证生产的连续性、稳定性和安全性起着不可或缺的作用。
本文对于冷却塔技术进行总结。
一、冷却塔的原理冷却塔是一种通过水的蒸发冷却气体或液体的设备。
一般情况下，冷却塔分为湿式和干式两类。
其中，湿式冷却塔是通过水的蒸发来冷却工作流体的，其基本原理是将热的工作流体通过与水进行热交换，从而使得工作流体的温度下降。
而在热的水从上方均匀滴落到整个填料层上时，水分子与空气相接触，形成水蒸气。
当水分子蒸发时，会吸收空气中的热量，使得周围的空气温度下降。
通过这种方式来降低以下温度，达到冷却的目的。
根据其工作原理和内部结构的不同，可以将冷却塔分为以下几类：1. 湿式冷却塔干式冷却塔是一种利用空气对工作流体进行冷却的设备，其主要结构是由通风器、冷却盘和支撑设备等组成。
在冷却盘上先将水流薄薄地涂上一层水膜，然后再将工作流体通过冷却盘上的喷嘴雾化到薄膜上，使得工作流体的温度得以降低。
由于没有任何水的蒸发，因此整个系统的工作过程是干燥的，其最大的优点就是不会出现污染和水的损失问题。
封闭式冷却塔在结构上与湿式冷却塔非常相似，但是其内部的流体循环是完全封闭的。
其主要原理是通过交替流动的向上流和向下流的方式，使得工作流体在降低温度时，不会发生外部环境的交叉污染。
由于其具有自循环的特点，因此在清洗和维护时，可以节省很多的水资源。
四、冷却塔的操作和维护在使用和维护冷却塔时，应注意以下几点：1. 在开启冷却塔前，应先进行必要的清洗和维护。
此外，在清洗和维护之后，还应该进行水质检测，以确保其水质符合国家相关标准。
2. 湿式冷却塔应注意填料层的清洗和维护。
经过一段时间的使用，会有许多的污垢和沉积物在上面，如果不及时进行清洗和处理，就会影响到其运行效率。
3. 注意及时更换冷却塔内的龙头、水箱和液位控制阀等部件，以确保操作系统顺畅。
排烟高位收水冷却塔设计
表1 冷却塔的结构基本设计特征表
参数 淋水面积 塔体高 进风口高 ±0.00 m处斜支柱中心直径 喉部直径 喉部标高 塔顶内直径 冷却塔斜斜支柱对数 壳体最大厚度 壳体最小厚度 玻璃钢烟道直径
取值 9 500 m2 185 m 13.0 m 126.85 m 64.65 m 139.49 m 71.56 m
但在随后的环评技术评估会上，专家认为 “安庆电厂二期工程采用烟塔合一排烟的环境可
行性尚需进一步论证”。建设单位承诺采用烟囱 排烟方案后，评价单位补充了 210 m 高烟囱排 放的环境空气影响预测，从预测结果来看，环 境空气影响可以接受。由此，该工程由排烟高 位收水冷却塔变更为高位收水常规冷却塔。
虽然排烟高位收水冷却塔没有在安庆工程 中得以应用，但为后续的工程实践积累了宝贵 的经验。
图3 斜支柱非均匀布置3D示意图
工与常规冷却塔相同。 3) 便于施工安排，减少交叉施工。由于玻
璃钢烟道通常采用在塔外分节预制、在塔内烟道 拼接吊装的方式施工，而该拼接吊装过程须在冷 却塔塔筒土建工程完毕后进行 ；加之玻璃钢烟道 制造存在招标等诸多不确定因素，实际工程中玻 璃钢烟道的分节运输拼接工作很难与冷却塔主体 施工相衔接，玻璃钢烟道施工存在较大的不确定 性。斜支柱非均匀布置方案将集水槽出水口与玻 璃钢运输通道独立布置，互不干扰，最大限度地 方便了施工安排，减少了交叉作业。
tube wall support system; central shaft and flue support
0 引言
排烟高位收水冷却塔是将高位收水冷却塔 与排烟冷却塔有机结合的技术创新。世界首座 排烟高位收水冷却塔于 2018 年投入运行。
1 排烟高位收水冷却塔的探索之旅
1.1 排烟冷却塔技术积累
冷却塔节能运转课件
其他领域
除工业生产和空调系统外， 节能技术还可在其他领域 如化工、制药、食品加工 等领域中得到应用。
节能技术的发展趋势
技术创新
随着科技的不断进步，节能技术 也在不断创新和发展，未来将有 更多高效、环保的节能技术涌现。
智能化发展
智能化技术将与节能技术相结合， 实现冷却塔的智能化控制和优化管 理，进一步提高节能效果。
减少环境污染
通过节能技术的运用，可 以减少冷却塔对环境的污 染，符合绿色环保的理念。
提高设备效率
节能技术能够提升冷却塔 的设备效率，从而提高生 产效益。
节能技术的应用场景
工业生产领域
在工业生产过程中，冷却 塔广泛应用于各种设备和 工艺流程中，节能技术的 应用能够大幅降低能耗。
空调系统领域
在空调系统中，冷却塔是 重要的组成部分，通过节 能技术能够实现空调系统 的能效优化。
总结词：强化传热
详细描述：采用强化传热技术，如扰 流装置、导流板等，增加水流速度和 湍流度，提高传热效率。
优化水系统设计
总结词 合理配置水系统
01
总结词 水系统节能设计
03
总结词 水系统智能化控制
05
02
详细描述
根据实际需求和系统负荷，合理配置水系统 流量、水泵扬程和管径等参数，降低水系统 能耗。
应用背景
随着数据中心的规模不断扩大， 对冷却系统的需求也越来越高， 传统的冷却方式已经无法满足需
求。
应用措施
采用高效、低能耗的冷却塔，结 合智能控制技术，实现冷却系统
的优化控制和节能运行。
应用效果
应用后，数据中心的PUE值（能 源效率指标）降低了0.15，大大 提高了数据中心的能源利用效率
冷却塔技术讲座ppt课件
30
31
24
• 封闭式冷却塔适用于对循环水质要求较高 的各种冷却系统，在电力、化工、钢铁、 食品和许多工业部门有应用前景
25
26
27
28
三、冷却塔选型
• 冷却塔是集空气动力学、热力学、流体学、化学、生物化 学、材料学、静、动态结构力学，加工技术等多种学科为 一体的综合产物。水质为多变量的函数，冷却更是多因素 ，多变量与多效应综合的过程。冷却塔按水与空气相对流 动状况不同，不同类型冷却塔优、劣，是冷却塔业界在学 术上长期争论不休的问题，这种争论有力地促进了冷却塔 的技术的发展，在争论中各自扬长避短，使冷却塔技术不 断完善，向节能降耗，提高效率，降低投资等目标不断技 术进步。冷却塔热力性能好坏、噪声高低、耗电大小、漂 水多少是衡量冷却塔品质优劣的关键，是用户及设计师在 选用冷却塔时反复考察比较中最观注的焦点。
21
22
23
2.4 封闭式冷却塔
• 封闭式冷却塔是传统冷却塔的一种变形和 发展。它是卧式的蒸发式冷却塔，工艺流 体在管内流过，空气 在管外流过，两者互 不接触。塔底蓄水池内的水由循环泵抽取 后，送往管外均匀地喷淋下来。与工艺式 流体热水或制冷剂和管外空气并不接触， 成为一种封闭式冷却 塔，通过喷淋水增强 传热传质的效果。
施工安装检修容易、费用低，常用在空调 和工业大、中型冷却循环水中。
15
2.2横流塔
• 水在塔内填料中，水自上而下，空气自塔 外水平流向塔内两者流向呈垂直正交一种 冷却塔。常用在噪声要求严格的居民区内， 是空调界使用较多的冷却循环塔。
• 优点：节能、水压低、风阻小、亦配置低 速电机、无滴水噪声和风动噪声，填料和 配水系统检修方便
• 1.1 冷却塔中的散热关系 在湿式冷却塔中，热水的温度高，流过
31
24
• 封闭式冷却塔适用于对循环水质要求较高 的各种冷却系统，在电力、化工、钢铁、 食品和许多工业部门有应用前景
25
26
27
28
三、冷却塔选型
• 冷却塔是集空气动力学、热力学、流体学、化学、生物化 学、材料学、静、动态结构力学，加工技术等多种学科为 一体的综合产物。水质为多变量的函数，冷却更是多因素 ，多变量与多效应综合的过程。冷却塔按水与空气相对流 动状况不同，不同类型冷却塔优、劣，是冷却塔业界在学 术上长期争论不休的问题，这种争论有力地促进了冷却塔 的技术的发展，在争论中各自扬长避短，使冷却塔技术不 断完善，向节能降耗，提高效率，降低投资等目标不断技 术进步。冷却塔热力性能好坏、噪声高低、耗电大小、漂 水多少是衡量冷却塔品质优劣的关键，是用户及设计师在 选用冷却塔时反复考察比较中最观注的焦点。
21
22
23
2.4 封闭式冷却塔
• 封闭式冷却塔是传统冷却塔的一种变形和 发展。它是卧式的蒸发式冷却塔，工艺流 体在管内流过，空气 在管外流过，两者互 不接触。塔底蓄水池内的水由循环泵抽取 后，送往管外均匀地喷淋下来。与工艺式 流体热水或制冷剂和管外空气并不接触， 成为一种封闭式冷却 塔，通过喷淋水增强 传热传质的效果。
施工安装检修容易、费用低，常用在空调 和工业大、中型冷却循环水中。
15
2.2横流塔
• 水在塔内填料中，水自上而下，空气自塔 外水平流向塔内两者流向呈垂直正交一种 冷却塔。常用在噪声要求严格的居民区内， 是空调界使用较多的冷却循环塔。
• 优点：节能、水压低、风阻小、亦配置低 速电机、无滴水噪声和风动噪声，填料和 配水系统检修方便
• 1.1 冷却塔中的散热关系 在湿式冷却塔中，热水的温度高，流过
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高位收水塔与常规塔比较---高位塔
高位收水塔的基本型式
• 与常规塔相比，高位收水塔取 消了常规塔底部的混凝土集水 池及雨区，配有高位收水装置， 冷却后的循环水在淋水填料底 部经高位收水装置截留汇入集 水槽至循环水泵房进水间，再 经过循环水泵升压后送回主厂 房循环冷却使用，其他的配水 系统、淋水装置、除水器与常 规塔相似。
采用一层结构梁布置，所有部件（包括配水 管，淋水填料，收水装置）均悬吊在该层结构 梁上。冷却塔不设置填料托架，而是直接用不 锈钢管穿过底层填料中心，用不锈钢钢索悬吊 在梁上的。该方案的优点是塔体的通风阻力小 （没有底部结构梁的通风阻力），也不会造成 流过填料的水流冲击结构梁造成不规则散溅， 影响下部收水装置的收水效率，造成不必要的 飘滴。但缺点是由于填料是悬吊的，（吊筋太 多）增加了安装难度及施工的安全系数，不利 于冷却塔今后的检修，更换填料比较麻烦。
收水斜板（带防溅装置）：一方面起收水辅助作用，一方面形成冷却塔 通风的通道，同时防止水滴溅出； 收水槽：通过淋水填料后的水滴下落到高位的收水斜板，通过斜板收集 水滴进入收水槽，再汇集到回水沟，进入高位集水池。
中国水利水电科学研究院
高位塔主要技术特点
跟常规冷却塔相比，因高位集水，塔下部进风口的雨区取消，循环水 泵几何扬程变小，从而实现水泵节能；
封树脂。 水槽内表面上直径3～5mm的气泡在1m2 内不允许超过3个。 水槽应采用满足耐腐蚀、耐老化寿命要求的FRP材料
高位塔的防冻措施
塔周设置防风挡板，冬季寒冷天气， 根据环境温度，调节防风挡板，控制 循环水温度。
控制收水斜板与收水槽的搭接长度， 以能牢固连接为宜，斜板过长会造成 水流冲过收水装置外部，造成收水装 置挂冰。
（万州电厂 安庆电厂）
托架搁置式 中国水利水电科学研究院
二、托架搁置式
采用了常规冷却塔的设计方案：设计两 层结构梁，一层是安装配水管收水器的次梁， 一层填料层的次梁，在填料层的次梁铺放一 层玻璃钢托架，再把填料铺放在托架上。这 样方便了新塔的安装，也利于今后冷却塔的 维护工作。只有下部的收水装置是悬吊在填 料层的次梁上的。用到的不锈钢悬吊材料相 对较少。运行相对安全可靠。但由于多了一 层水泥梁，塔体的阻力相对填料悬挂稍高。 并且填料下部的水流冲击水泥梁的表面后会 造成外溅现象，在冷却塔水压较大时，有部 分水滴会散溅在收水装置的收集范围外，造 成溅水现象。
（蒲城电厂 中山电厂）
高位塔高位集水装置部件的加工
胶衣面应无裂纹、色泽均匀； 四周边缘应整齐、厚度均匀、无分层，切割加工断面应加封树脂； 胶衣面上直径3～5mm的气泡在1m2 内不允许超过3个。 收水斜板的材质有2种：PVC及FRP，可根据不同地区及不同要求选择。
高位塔高位集水装置部件的加工
常规自然塔与高位收水塔技术路线
工艺布置特点比较：
收水常技规术自：然高塔位与收高水位装收置及水集塔水的槽取 代常规自技然术塔比底较部集水池
安装技术：集水系统高位布置，为防 止渗漏，要求更高的施工安装要求
功能特点比较： 噪声影响：常规塔进风口处的噪声接 近82~86dBA，由于雨区的减少，高位塔 进风口处噪声通常可降低约8～10dBA。 节能降耗：高位收水塔的循环水泵静
总结：高位收水冷却塔的关键
一.上部填料及配水喷淋系统；
1 .高位塔填料区换热量占比约85%，填料的热力阻力性能的好坏决 定了冷却塔的效率。必须对填料的波形、偏距、高度进行优化。经水 科院检测，我公司技术部门计算：我公司开发的1.5m高25mm波距的S波 高效填料适合于高位塔的应用。
2. 配水喷淋系统的均匀合理性也是影响冷却塔热力性能的 重要因素，在设计配水系统时必须考虑冷却塔的分区布水要求及淋水 均匀性。
塔下部进风口雨区取消后，冷却塔喷淋水滴下落距离也变小，导致水 滴噪音减少；
2×1000MW机组，高位塔与等效常规塔相比，每年节省循泵电费约 700-900万元。
中国水利水电科学研究院
研究成果及现场测试表明： 高位塔中，填料区换热量占比约85%；常规塔中，填料区换热量占比约70%； 高位塔中，配水区换热量约10%，高位的小雨区换热约5%；常规塔中，塔下部
分区配水钢闸门关闭严密，不能造成 配水区域外有漏水结冰现象
加强安装过程质量管控，注意安装细 节问题，避免有渗漏及飞溅ቤተ መጻሕፍቲ ባይዱ情况出 现导致冬季结冰现象。
局部收水装置设置挡水板（类似于收 水斜板），避免此处收水斜板的水溅 落致收水装置以外。
内外区分界处设置隔水板，并进行密 封，避免在分区配水时喷溅到不淋水 区域导致挂冰。
进风口雨区的换热量占比约20%。 现象分析：由于进风口雨区的取消，导致冷却塔进风阻力变小，进风量相对常规 塔变大，使得高位塔填料区的通风量增加，该区域换热能力提高较大。
因此，高位塔填料区的冷却能力仍是关键。
中国水利水电科学研究院
高位塔几种结构形式比较
填料悬挂式 中国水利水电科学研究院
一、填料悬挂式：
（寿光电厂）
托架悬挂式
中国水利水电科学研究院
三、托架悬挂式 采用一层结构梁，所有装置均悬吊在 该层结构梁上，增加了玻璃钢小梁， 托架铺放在玻璃钢小梁上（小梁宽度 40mm）,玻璃钢小梁再悬挂在结构梁上。 这样在安装填料时比填料悬挂式安全 可靠，便于冷却塔今后维护。而且通 风阻力比水泥次梁搁置托架式要小。 并且由于没有底部的水泥次梁，不会 对流出填料的水流造成冲击，因此超 出收水装置收集范围的散溅水滴较少， 造成水滴外漏的几率也相应减少。
（ 九江电厂 庐江电厂 黔西电厂）
三层搁置式
中国水利水电科学研究院
四、三层搁置式 采用3层结构次梁布置，下部第一层 主梁搁置混凝土收水槽等装置，第二层 次梁搁置填料托架及填料，第三层次梁 悬吊配水管及搁置除水器。相对悬吊式 来说，比较稳固可靠，上部与常规冷却 塔一样，安装方便，运行维护容易。由 于水槽采用的是混凝土预制的，重量大， 水槽之间的连接处不易密封，受热胀冷 缩影响，连接处容易漏水。该种形式的 冷却塔通风阻力较大，目前国内不大常 用。
防溅装置尺寸应符合设计要求，其长度、宽度允许误差为±10mm； 防溅装置最薄处厚度不得小于0.5mm；破损孔眼不得超过20个/m2 ，
破损孔径不超过2mm； 防溅装置周边应平直、不得有裂纹或明显缺口。 防溅器采用聚丙烯树脂PP材料，采用一次注塑成型制造
高位塔高位集水装置部件的加工
水槽内、外表面应为富树脂层，无裂纹、色泽均匀； 水槽边缘应整齐、厚度均匀、无分层，切割加工断面应加
3. 必须保证填料、配水管、喷头、及填料支撑的产品质量，及安 装质量，是影响冷却塔使用寿命及下部收水装置收水效果的重要因素。
填料是影响冷却塔冷却能力的关键
二.下部收水装置；
下部收水装置的主要作用是收集经过淋水填料换热后的循环 水，降低雨区高度，达到动能回收目的。从神华万州电厂开始， 国内已陆续新建了多个高位收水冷却塔。万州电厂是选用哈蒙公 司生产的高位收水部件，后来开始国产化，现已有多座国产化的 高位塔投入使用，高位冷却塔的收水装置已日趋成熟。高位收水 技术已不再神秘。因此收水装置重在防漏防溅措施，难点在加工 和安装质量。必须处理好安装过程中的细节问题，避免有渗漏及 飞溅的情况出现，特别是收水斜板与塔柱、主水槽、及塔筒壁的 连接密封。 收水装置不是影响冷却塔冷却性能的重要因素，关键是施工到位。
高位集水冷却塔技术介绍
内容提纲
一、高位塔与常规塔比较 二、高位塔主要构造 三、高位塔主要技术特点 四、高位塔的几种结构形式比较 五、高位塔高位集水装置部件的加工 六、高位塔的防冻措施
中国水利水电科学研究院
高位收水塔与常规塔比较---常规塔
在常规逆流式自然通风冷 却塔中，热水由管道通过竖管 （竖井）送入塔内热水分配系 统，经配水管再通过喷溅装置， 将水洒到填料上；经填料后成 雨状自由跌落入至下部集水池， 冷却后的水抽走重新使用。这 种型式的冷却塔称为简称常规 塔。
扬程减少
高位塔主要构造---塔芯上部 • 高位塔塔芯上部： • 除水器、配水系统、淋水装置等， 与常规塔相似。
中国水利水电科学研究院
高位塔主要构造---塔芯下部
高位塔塔芯下部： 高位塔塔芯下部为高位收
水装置，主要由收水斜板（带 防溅装置）和收水槽组成，材 质为玻璃钢。收水斜板排间距 水平距离2m，倾斜布置，倾角 约为50~55 °，斜板上端悬挂 在淋水填料托架上，下端搭靠 在收水槽的斜壁上。
