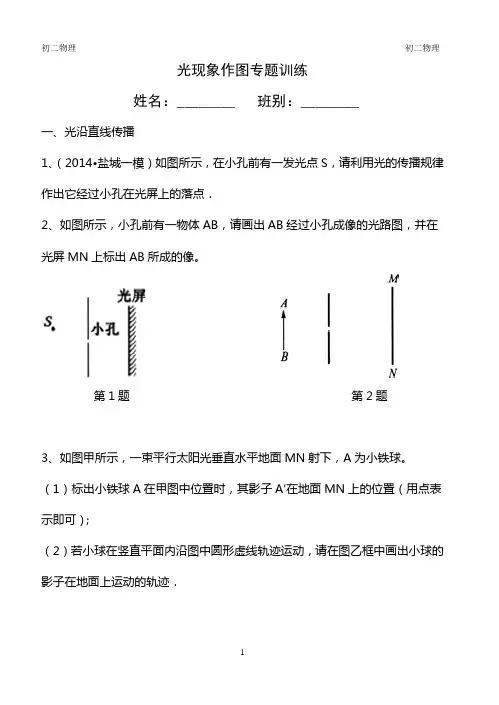

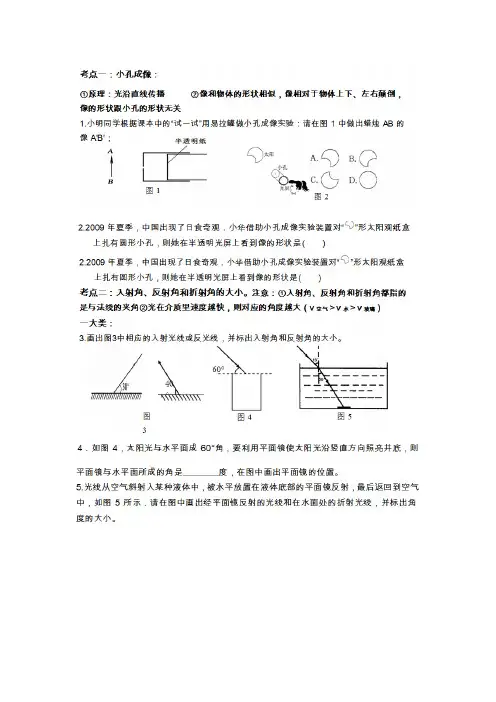

光现象作图专题训练姓名：________ 班别：________一、光沿直线传播1、（2014•盐城一模）如图所示，在小孔前有一发光点S，请利用光的传播规律作出它经过小孔在光屏上的落点．2、如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。
第1题第2题3、如图甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。
（1）标出小铁球A在甲图中位置时，其影子A′在地面MN上的位置（用点表示即可）；（2）若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹．二、光的反射1、（2014•汕尾）在图中画出反射光线并标出反射角．2、（2014•永州）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．3、（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．4、（2014•锦州）如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点。
请在图中作出入射光线、反射光线及大致方向的折射光线．5、如图所示，已知一束光的一条边缘光线a的传播光路，请根据光的反射定律作出另一条边缘光线b的传播光路，并在虚线框内画出相应的光学元件．三、平面镜成像1、（2014•毕节市）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．2、（2014•台山市模拟）A′O′是AO在平面镜中成的像，如图，请画出平面镜的位置。
第1题第2题3、（2013•广安）如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置．（要求保留必要的辅助线）4、（2013•淄川区模拟）如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．四、光的折射1、（2014•泰安）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向。

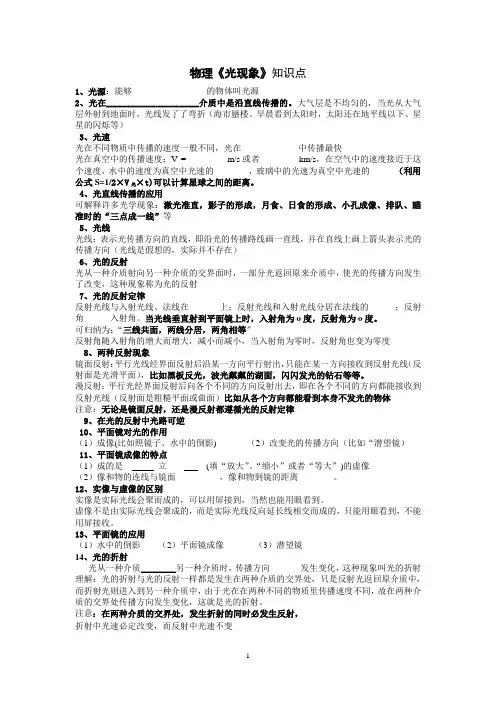

物理《光现象》知识点1、光源：能够_________________的物体叫光源2、光在_____________________介质中是沿直线传播的。
大气层是不均匀的，当光从大气层外射到地面时，光线发了了弯折（海市蜃楼、早晨看到太阳时，太阳还在地平线以下、星星的闪烁等）3、光速光在不同物质中传播的速度一般不同，光在_____________中传播最快光在真空中的传播速度：V =_________m/s或者_________km/s，在空气中的速度接近于这个速度，水中的速度为真空中光速的________，玻璃中的光速为真空中光速的______（利用公式S=1/2×V光×t)可以计算星球之间的距离。
4、光直线传播的应用可解释许多光学现象：激光准直，影子的形成，月食、日食的形成、小孔成像、排队、瞄准时的“三点成一线”等5、光线光线：表示光传播方向的直线，即沿光的传播路线画一直线，并在直线上画上箭头表示光的传播方向（光线是假想的，实际并不存在）6、光的反射光从一种介质射向另一种介质的交界面时，一部分光返回原来介质中，使光的传播方向发生了改变，这种现象称为光的反射7、光的反射定律反射光线与入射光线、法线在_______上；反射光线和入射光线分居在法线的______；反射角______入射角。
当光线垂直射到平面镜上时，入射角为o度，反射角为o度。
可归纳为：“三线共面，两线分居，两角相等”反射角随入射角的增大而增大，减小而减小，当入射角为零时，反射角也变为零度8、两种反射现象镜面反射：平行光线经界面反射后沿某一方向平行射出，只能在某一方向接收到反射光线（反射面是光滑平面），比如黑板反光，波光粼粼的湖面，闪闪发光的钻石等等。
漫反射：平行光经界面反射后向各个不同的方向反射出去，即在各个不同的方向都能接收到反射光线（反射面是粗糙平面或曲面）比如从各个方向都能看到本身不发光的物体注意：无论是镜面反射，还是漫反射都遵循光的反射定律9、在光的反射中光路可逆10、平面镜对光的作用（1）成像(比如照镜子、水中的倒影) （2）改变光的传播方向（比如“潜望镜）11、平面镜成像的特点（1）成的是__ _立____ __(填“放大”、“缩小”或者“等大”)的虚像（2）像和物的连线与镜面__________，像和物到镜的距离________。
《光现象》作图题大荟萃光学作图题在中考作图题中占有重要的位置，它涉及光的反射、平面镜成像、光的折射、穿过透镜的光线等几种类型。
一般情况下，光学作图题都不难，更多地侧重于考查基本知识和基本技能，注重习题样式的多样化。
一、反射类作图题反射类作图题的原理是光的反射定律，这类题总是在一些细节处增加迷惑条件，利用一些特殊的反射，检测同学们作图是否正确。
1. 根据光的反射定律，在图1中画出反射光线并标出反射角的度数。
2. 如图2所示，两平面镜相互垂直，一束光线斜射到平面镜上，请完成光路图。
图1 图23. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
图3二、平面镜成像类作图题平面镜所成的像与物体是关于平面镜对称的，且平面镜所成的是虚像。
由虚像的成因可知，被平面镜反射后的光线的反向延长线都通过像点。
4. 如图4所示，请根据平面镜成像特点，作出物体AB 在平面镜中成的像。
5. 在图5中，A 是平面镜，B 是镜前人眼位置，C 是人眼睛在平面镜前看到的烛焰像上的一点．(1)根据平面镜成像的特点作出像点 C 对应的物点 D. (2)完成眼睛看到 C 的光路图(画一条入射光线和反射光线即可)．6. 如图6所示，物体AB 上的B 点在平面镜里所成的像点为B ”，在图中作出平面镜的位置和物体AB 在平面镜中的像A ”B ”。
7. 有一光源S 在平面镜前，经平面镜MN 的一束反射光如图7所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。
8. 小明身高1.7 m ，站在竖直放置的平面镜前lm处，他在镜中的像高是 m ，他到像的距离是 m 。
若将一块木板放在平面镜前，如图8所示，请画图说明他能否通过平面镜看到自己的脚尖。
三、折射类作图题光从一种物质斜射入另一种物质时，是偏向法线还是远离法线，要看光是从哪种物质进入哪种物质，这个条件千万不能忽视。
9. 图9是一束从空气斜射向玻璃的光线。
