光缆施工要求及标准

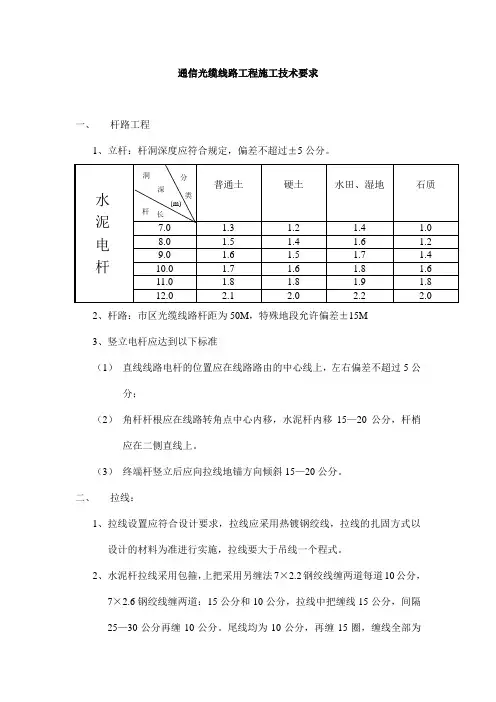

通信光缆线路工程施工技术要求

一、 杆路工程

1、立杆：杆洞深度应符合规定，偏差不超过±5公分。

水

泥

电

杆

普通土

硬土

水田、湿地

石质

7.0 1.3 1.2 1.4 1.0

8.0 1.5 1.4 1.6 1.2

9.0 1.6 1.5 1.7 1.4

10.0 1.7 1.6 1.8 1.6

11.0 1.8 1.8 1.9 1.8

12.0 2.1 2.0 2.2 2.0

2、杆路：市区光缆线路杆距为50M，特殊地段允许偏差±15M

3、竖立电杆应达到以下标准

（1） 直线线路电杆的位置应在线路路由的中心线上，左右偏差不超过5公分；

（2） 角杆杆根应在线路转角点中心内移，水泥杆内移15—20公分，杆梢应在二侧直线上。

（3） 终端杆竖立后应向拉线地锚方向倾斜15—20公分。

二、 拉线：

1、拉线设置应符合设计要求，拉线应采用热镀钢绞线，拉线的扎固方式以设计的材料为准进行实施，拉线要大于吊线一个程式。

2、水泥杆拉线采用包箍，上把采用另缠法7×2.2钢绞线缠两道每道10公分，7×2.6钢绞线缠两道：15公分和10公分，拉线中把缠线15公分，间隔25—30公分再缠10公分。尾线均为10公分，再缠15圈，缠线全部为分

类 洞

深

(m)

杆 长 3.0热镀锌钢线。

3、拉线抱箍水泥杆顶0.5M，拉距与拉高为1:1，（地锚柄出土到杆）拉线地锚柄为2.1×￠16埋深1.6M，出土长度0.3M，地锚埋设应在开出土斜槽，与拉线上把成直线，地锚出土位置要正确，偏差不超过5公分。

吊板拉线要符合规范要求，墙壁拉线的拉攀距墙角应不小于25公分，距抢墒沿不小于40公分（不允许打在墙顶上）。

落地拉线做好后，应加警示标志。

撑杆底部要加托盘。

4、避雷线，拉线式避雷线应用4.0镀锌钢线，伸出杆顶10公分，用3.0铁线扎4圈固定，经包箍内侧后缠在拉线上。直接入地式避雷线，经拉线包箍内侧经吊线至杆根与地线棒连接牢固，地线棒须开挖70公分深，然后将地线棒打到底后回土埋实。避雷线设置位置应按设计要求，吊线接地按设计要求做。

直埋光缆埋深标准

一、埋深要求

1. 直埋光缆的埋深应不小于0.7米，且应确保光缆在冰冻层以下。对于严寒地区，应将光缆埋设在冻土层以下。

2. 在道路绿化带中敷设直埋光缆时，其埋深应符合道路管理部门的相关规定，且不得影响树木的生长。

3. 在农田中敷设直埋光缆时，应尽量避免影响农作物生长，且不得在农作物的种植区域中穿行。

二、覆土要求

1. 直埋光缆的覆土应采用松软的细沙或细土，并应确保覆土层的厚度和均匀度。

2. 在道路绿化带中敷设直埋光缆时，覆土层厚度应不小于0.5米。在农田中敷设直埋光缆时，覆土层厚度应不小于0.3米。

3. 在河流、沟渠等特殊地形中敷设直埋光缆时，应采取相应的防护措施，如铺设水泥槽等。

三、警示标识

1. 在直埋光缆的路由上应设置明显的警示标识，标识应设置在道路两侧或农田边缘，并应清晰可见。

2. 警示标识可以采用塑料标牌、标志桶或警示带等，并应标明“光缆”字样及禁止标志。

四、保护措施

1. 在敷设直埋光缆时，应采取必要的保护措施，如加装保护套管、使用防护板等，以防止光缆受到损坏。

2. 在特殊地形中敷设直埋光缆时，应采取针对性的保护措施，如使用抗拉强度高的套管、加强支架等。

五、特殊地形

1. 在河流、沟渠等特殊地形中敷设直埋光缆时，应采取相应的防护措施，如使用防水套管、加强支架等。

2. 在山区等复杂地形中敷设直埋光缆时，应避免在悬崖、陡坡等危险区域敷设，并应采取相应的加固措施。

六、施工记录

1. 在敷设直埋光缆时，应进行详细的施工记录，包括施工时间、

地点、人员等信息。

2. 施工记录应妥善保存，并应定期进行检查和更新。

七、安全防护

1. 在敷设直埋光缆时，应注意安全防护措施的实施，如穿戴防护用品、合理安排施工时间等。

- 1 - 光缆线路工程施工规范

光缆线路工程施工技术要求

光缆线路施工要求

一、杆路部分

1、埋深要求

电杆洞深应符合下表的规定，洞深偏差应小于+50mm.

电杆类别 分 类

杆长（m） 洞深(m） 普通土 硬土 水田、泥地 石质

水泥杆 7米 1.3 1.2 1。4 1.0

8米 1.5 1。4 1.6 1.2

油杆 7米 1。4 1.2 1。5 0。9

8米 1.5 1。3 1.6 1

在杆路工程中应合理分配电杆，终端杆及角杆应选择粗电杆.

2、直线路由的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50mm，电杆本身应上、下垂直.终端杆竖直后应向拉线侧倾斜100—200 mm。

角杆的内移:木杆内移200—400 mm；水泥杆内移100-200 mm。

3、拉线:

（1） 采用镀锌钢绞线，拉线程式要大于吊线程式一个规格。水泥杆拉线应加装绝缘子（即隔电子)，隔电子距地面的垂直距离应在2米以上。人行道上的拉线采用红白相间的拉线保护管保护。

（2） 油木杆的拉线不须加装绝缘子，但必须与吊线(包括护杆条、板）严格隔离。城市中人行道上的拉线采用红白相间的拉线保护管保护。

（3） 拉撑设备距高比应符合技术规定:拉线距高比为1，不得小于0。75；撑杆距高比为0。6，不得小于0.5。

- 2 - （4） 拉线上把的扎固要求采用另缠法或夹板法,不允许采用卡固法。其中另缠法的规格见下表.

（5）拉线中把的扎固要求采用另缠法，不得采用夹固法。拉线中把另缠规格见下表。

拉线程式 缠扎线经 首节 间隔 末节 全长 钢线留长

7/2.2 3。0 100 （330） 100 600 (100）

7/2.6 3。0 150 （280) 100 600 (100）

7/3。0 3.0 150 （230） 150 600 （100）

架空光缆线路

1. 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。在测量前和测量后，一定要征求当地村镇干部同意；

2. 直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；

3. 杆路不准有急转变，要避免角杆直接穿越公路、铁路。遇到角深大于规定值时，可将一个角杆平分成两个相等转角。测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；

4. 配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。标准杆为7米，配置杆7米到11米，标准杆档距为50米；

5. 电杆埋深深度：

6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。

7、架空光缆线路距地面和其它建筑物的距离应符合下表。

架空光缆与其他建筑物间距如下表

注：与10KV以下（含10KV）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于2.5米（电力线在上，光缆在下）。

二、吊 线

1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。当杆距较大时应按设计要求采用正副吊线跨越装置等措施。

2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。

3、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。第一层吊线与第二层吊线间距15cm；

4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；

5、吊线的背档杆和吊档杆5米以上的应做辅助装置。100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。飞线跨越不能超过400米，如越过在中间需立过渡中间杆；
