M7120A磨床砂轮架结构的安装与调试word精品文档4页

《M7120 型平面磨床电气控制线路的安装与调试》教案
能按电工作业规程，在作业完毕后清理现场。

能正确填写验收相关技术文件，完成项目验收。

1.各小组查资料
（1）通过网络与书籍查找
型平面磨床使用的元器件及其基本功能、结构和应用特点。

（2）通过网络与书籍查找
型平面磨床电气原理图
制器件的动作过程和电路的控制原理。

（3）通过网络与书籍查找识读M7120 型平面磨床绘制元件布置图和接线图的方法及步骤。

2.各小组展示自己的资料查询结果。

二、制定工作计划
1.各小组制定M7120 型平面磨床电气控制线路的安装与调试工作计划
2～3分
10 元件安装错误、损坏元器件每处2～3分
10 不按电路图接线每处扣2～3
分
10 仪表使用不正确扣2分
10 控制箱内部导线敷设不正确每根扣3～5分
5 导线敷设不正确每处扣2分。

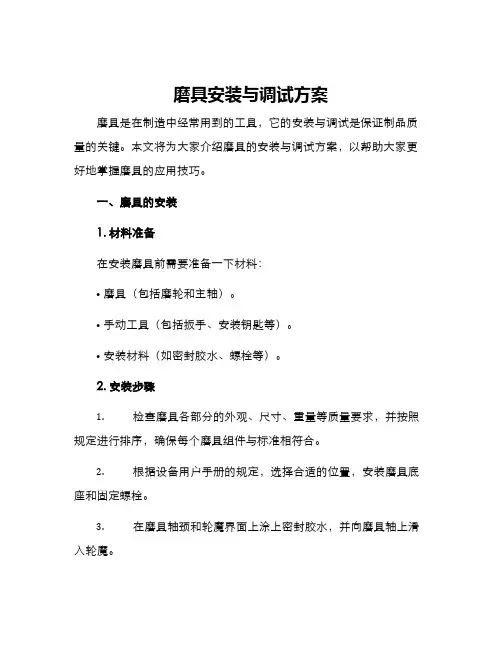

磨具安装与调试方案磨具是在制造中经常用到的工具，它的安装与调试是保证制品质量的关键。

本文将为大家介绍磨具的安装与调试方案，以帮助大家更好地掌握磨具的应用技巧。

一、磨具的安装1. 材料准备在安装磨具前需要准备一下材料：•磨具（包括磨轮和主轴）。

•手动工具（包括扳手、安装钥匙等）。

•安装材料（如密封胶水、螺栓等）。

2. 安装步骤1.检查磨具各部分的外观、尺寸、重量等质量要求，并按照规定进行排序，确保每个磨具组件与标准相符合。

2.根据设备用户手册的规定，选择合适的位置，安装磨具底座和固定螺栓。

3.在磨具轴颈和轮魔界面上涂上密封胶水，并向磨具轴上滑入轮魔。

4.将轮魔固定在磨具主轴上，安装磨具保护罩，并进行定位和调整，以确保各轮魔在同一平面内并平行。

然后在保护罩和主轴之间垫一层隔离垫。

5.安装到相应的磨削头，则需要与相应的磨具头相配合。

调整和定位磨具头，确保其与主轴轴线平行且位置正确。

6.为防止磨具插头和电机接插件的连接导线从插头上脱落，需要特别注意固定和连接。

7.按照设备用户手册规定的正常操作程序完成调试，检查各部分的协调性，以确保磨具在正常运行和使用中。

二、磨具的调试1. 材料准备在调试磨具之前需要准备下面的材料：•设备用户手册。

•调试工具（包括调试锤子、调试器等）。

•专用工具（如专用扳手、调节键等）。

2. 调试步骤1.检查磨具的各项参数，包括磨具轮魔、磨削头等参数是否符合规定。

2.根据设备用户手册的规定，选择合适的方法进行磨具调试，并确定各部分的位置和参数。

3.通过逐一调试各部分的参数，调整磨具的最佳工作状态，以满足制品的制造要求。

4.对磨具进行重复测试并进行微调，以确保其精度和可靠性。

注意：在调试过程中，要严格按照设备用户手册和操作规程的要求进行，以免由于疏忽和错误导致磨具和机床的损坏和事故的发生。

三、总结磨具的安装与调试是制造中不可或缺的环节，它的精度和可靠性对制品的质量和性能至关重要。

因此，在安装和调试过程中，我们必须严格按照设备用户手册和操作规程的要求进行。

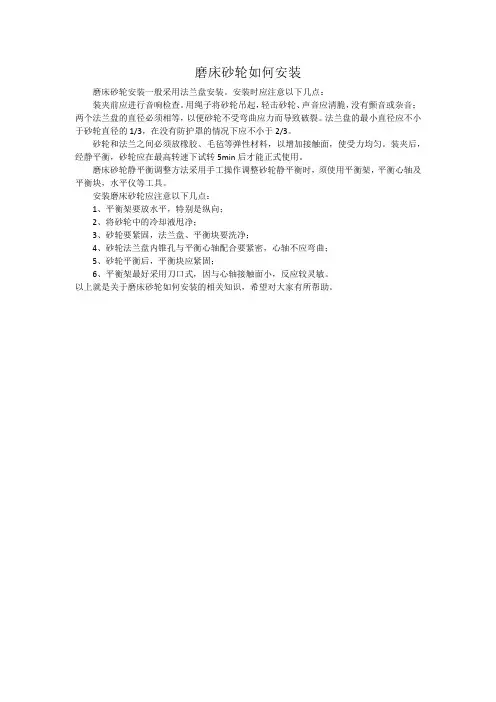

磨床砂轮如何安装
磨床砂轮安装一般采用法兰盘安装。

安装时应注意以下几点：
装夹前应进行音响检查。

用绳子将砂轮吊起，轻击砂轮、声音应清脆，没有颤音或杂音；两个法兰盘的直径必须相等，以便砂轮不受弯曲应力而导致破裂。

法兰盘的最小直径应不小于砂轮直径的1/3，在没有防护罩的情况下应不小于2/3。

砂轮和法兰之间必须放橡胶、毛毡等弹性材料，以增加接触面，使受力均匀。

装夹后，经静平衡，砂轮应在最高转速下试转5min后才能正式使用。

磨床砂轮静平衡调整方法采用手工操作调整砂轮静平衡时，须使用平衡架，平衡心轴及平衡块，水平仪等工具。

安装磨床砂轮应注意以下几点：
1、平衡架要放水平，特别是纵向；
2、将砂轮中的冷却液甩净；
3、砂轮要紧固，法兰盘、平衡块要洗净；
4、砂轮法兰盘内锥孔与平衡心轴配合要紧密，心轴不应弯曲；
5、砂轮平衡后，平衡块应紧固；
6、平衡架最好采用刀口式，因与心轴接触面小，反应较灵敏。

以上就是关于磨床砂轮如何安装的相关知识，希望对大家有所帮助。

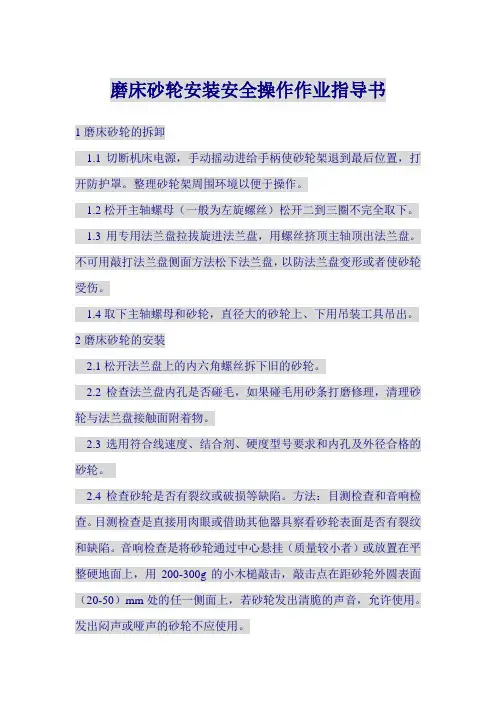

磨床砂轮安装安全操作作业指导书1磨床砂轮的拆卸1.1切断机床电源，手动摇动进给手柄使砂轮架退到最后位置，打开防护罩。

整理砂轮架周围环境以便于操作。

1.2松开主轴螺母（一般为左旋螺丝）松开二到三圈不完全取下。

1.3用专用法兰盘拉拔旋进法兰盘，用螺丝挤顶主轴顶出法兰盘。

不可用敲打法兰盘侧面方法松下法兰盘，以防法兰盘变形或者使砂轮受伤。

1.4取下主轴螺母和砂轮，直径大的砂轮上、下用吊装工具吊出。

2磨床砂轮的安装2.1松开法兰盘上的内六角螺丝拆下旧的砂轮。

2.2检查法兰盘内孔是否碰毛，如果碰毛用砂条打磨修理，清理砂轮与法兰盘接触面附着物。

2.3选用符合线速度、结合剂、硬度型号要求和内孔及外径合格的砂轮。

2.4检查砂轮是否有裂纹或破损等缺陷。

方法：目测检查和音响检查。

目测检查是直接用肉眼或借助其他器具察看砂轮表面是否有裂纹和缺陷。

音响检查是将砂轮通过中心悬挂（质量较小者）或放置在平整硬地面上，用200-300g的小木槌敲击，敲击点在距砂轮外圆表面（20-50）mm处的任一侧面上，若砂轮发出清脆的声音，允许使用。

发出闷声或哑声的砂轮不应使用。

2.5装弹性垫圈。

砂轮与卡盘之间衬以柔性材料的衬垫，厚度为1-2mm,直径比压紧面直径大2mm，衬垫应将砂轮与卡盘接触面全部覆盖。

配合面间要平整无附着物。

2.6检查螺丝的质量，清理沉头孔灰尘，用规定的扳手逐一对角拧紧螺丝。

（分几个步骤拧紧，不可紧死一个螺丝后再紧其他螺丝）不可用延长扳手加力杆坚固。

3砂轮的平衡3.1用水平仪校准平衡架，特别是纵向。

3.2清理平衡块放置槽灰尘。

3.3用配套的锥度芯棒装好紧好芯棒螺母，轻轻放置在平衡架上。

3.4在平衡架上砂轮静止状态做好上面最轻点标记，放置一平衡块紧固（短三块平衡块必须检查压紧钢球可自由调出，螺丝不可松下过多，防止钢球在螺丝顶端不接触卡盘），在该平衡块两侧等距离放上另外两块平衡块，以第一块为基准转900调整其他两块平衡块相对位置，使砂轮在3600任意角度可静止为准（有些法兰盘为直接放置配重平衡块，需准备大小重量不等的平衡块以最轻点为中心放置平衡块）。

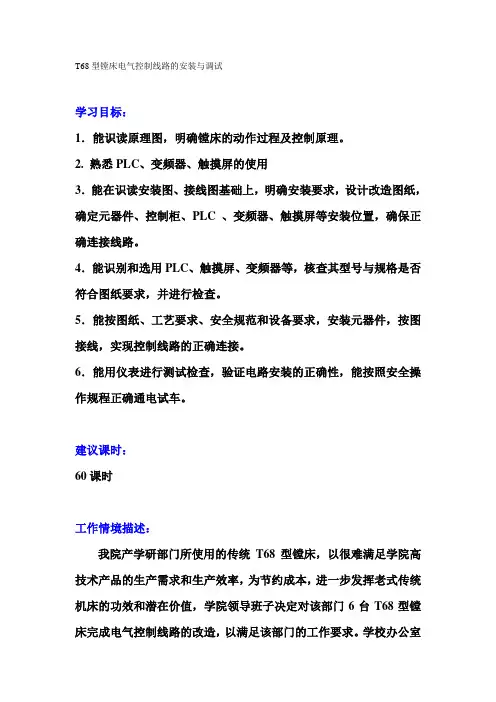

T68型镗床电气控制线路的安装与调试学习目标：1．能识读原理图，明确镗床的动作过程及控制原理。

2. 熟悉PLC、变频器、触摸屏的使用3．能在识读安装图、接线图基础上，明确安装要求，设计改造图纸，确定元器件、控制柜、PLC 、变频器、触摸屏等安装位置，确保正确连接线路。

4．能识别和选用PLC、触摸屏、变频器等，核查其型号与规格是否符合图纸要求，并进行检查。

5．能按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接。

6．能用仪表进行测试检查，验证电路安装的正确性，能按照安全操作规程正确通电试车。

建议课时：60课时工作情境描述：我院产学研部门所使用的传统T68型镗床，以很难满足学院高技术产品的生产需求和生产效率，为节约成本，进一步发挥老式传统机床的功效和潜在价值，学院领导班子决定对该部门6台T68型镗床完成电气控制线路的改造，以满足该部门的工作要求。

学校办公室对电气自动化10高职17班下达了工作任务，要求在二周内完成对T68型镗床电气控制线路的改造工作。

工作流程与内容：教学活动一：明确工作任务教学活动二：识读电路图教学活动三：识读接线图与勘查施工现场教学活动四：制定工作计划，列举工具和材料清单教学活动五：现场施工教学活动六：施工项目验收教学活动七：工作总结与评价学习活动一：明确工作任务学习目标：能根据“M7120型平面磨床电气控制线路的安装与调试”工作任务单，明确工时、工作内容、工艺要求，并在教师指导下进行人员分组。

学习地点：教室、车间学习课时：2课时学习过程：请阅读施工任务单，用自己的语言描述具体的工作内容。

工作任务单引导问题1：机床维修原因是什么？引导问题2：维修人员应该根据哪些栏目来确认维修地点？引导问题3：维修人员从报修事项中可以了解哪些信息？引导问题4：维修项目主要起什么作用？一般由谁来填写？引导问题5：维修人员应怎样明确维修开始时间与完成时间？引导问题6：维修人员应该准备哪些材料？引导问题7：维修人员在维修结束后还应做哪些工作？应在哪些栏目填写维修记录？引导问题8：该项工作怎样才算完成了？引导问题9：该项工作完成后交给谁验收？学习拓展：将全班同学划分为6个学习小组，每组查阅资料，仔细研读欠电压继电器与电磁吸盘的结构、原理、作用，正确分析。

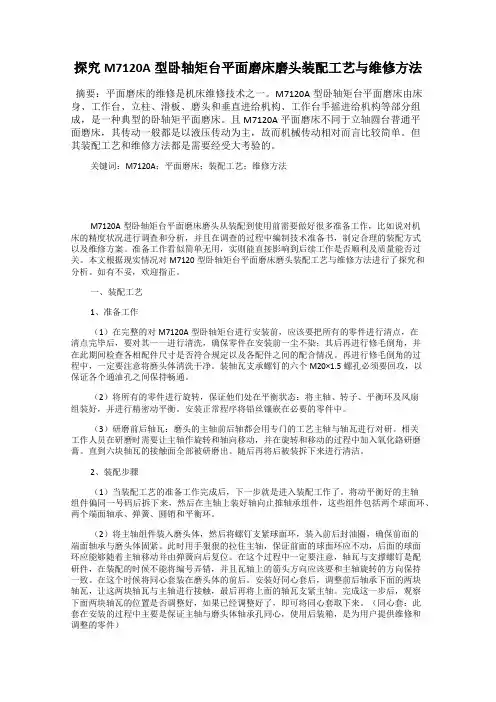

探究M7120A型卧轴矩台平面磨床磨头装配工艺与维修方法摘要：平面磨床的维修是机床维修技术之一。

M7120A型卧轴矩台平面磨床由床身、工作台、立柱、滑板、磨头和垂直进给机构、工作台手摇进给机构等部分组成，是一种典型的卧轴矩平面磨床。

且M7120A平面磨床不同于立轴圆台普通平面磨床，其传动一般都是以液压传动为主，故而机械传动相对而言比较简单。

但其装配工艺和维修方法都是需要经受大考验的。

关键词：M7120A；平面磨床；装配工艺；维修方法M7120A型卧轴矩台平面磨床磨头从装配到使用前需要做好很多准备工作，比如说对机床的精度状况进行调查和分析，并且在调查的过程中编制技术准备书，制定合理的装配方式以及维修方案。

准备工作看似简单无用，实则能直接影响到后续工作是否顺利及质量能否过关。

本文根据现实情况对M7120型卧轴矩台平面磨床磨头装配工艺与维修方法进行了探究和分析。

如有不妥，欢迎指正。

一、装配工艺1、准备工作（1）在完整的对M7120A型卧轴矩台进行安装前，应该要把所有的零件进行清点，在清点完毕后，要对其一一进行清洗，确保零件在安装前一尘不染；其后再进行修毛倒角，并在此期间检查各相配件尺寸是否符合规定以及各配件之间的配合情况。

再进行修毛倒角的过程中，一定要注意将磨头体清洗干净。

装轴瓦支承螺钉的六个M20×1.5螺孔必须要回攻，以保证各个通油孔之间保持畅通。

（2）将所有的零件进行旋转，保证他们处在平衡状态：将主轴、转子、平衡环及风扇组装好，并进行精密动平衡。

安装正常程序将铅丝镶嵌在必要的零件中。

（3）研磨前后轴瓦：磨头的主轴前后轴都会用专门的工艺主轴与轴瓦进行对研。

相关工作人员在研磨时需要让主轴作旋转和轴向移动，并在旋转和移动的过程中加入氧化鉻研磨膏。

直到六块轴瓦的接触面全部被研磨出。

随后再将后被装拆下来进行清洁。

2、装配步骤（1）当装配工艺的准备工作完成后，下一步就是进入装配工作了。

将动平衡好的主轴组件偏同一号码后拆下来，然后在主轴上装好轴向止推轴承组件，这些组件包括两个球面环、两个端面轴承、弹簧、圆销和平衡环。

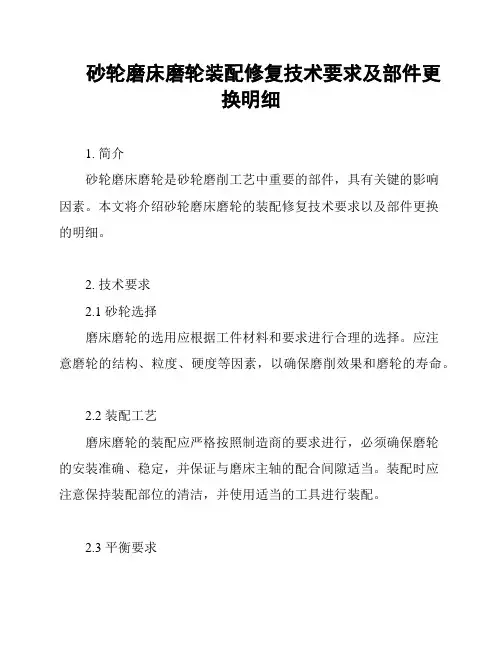

砂轮磨床磨轮装配修复技术要求及部件更换明细1. 简介砂轮磨床磨轮是砂轮磨削工艺中重要的部件，具有关键的影响因素。

本文将介绍砂轮磨床磨轮的装配修复技术要求以及部件更换的明细。

2. 技术要求2.1 砂轮选择磨床磨轮的选用应根据工件材料和要求进行合理的选择。

应注意磨轮的结构、粒度、硬度等因素，以确保磨削效果和磨轮的寿命。

2.2 装配工艺磨床磨轮的装配应严格按照制造商的要求进行，必须确保磨轮的安装准确、稳定，并保证与磨床主轴的配合间隙适当。

装配时应注意保持装配部位的清洁，并使用适当的工具进行装配。

2.3 平衡要求装配后的磨床磨轮应进行平衡处理，确保在高速旋转时不出现震动和不平衡现象，以提高设备的稳定性和加工质量。

2.4 砂轮开机调整装配完成后，应进行砂轮的开机调整。

包括砂轮的调心、修整和磨削轮面等工作，以确保砂轮的工作表面符合要求，并提高砂轮的工作效率。

3. 部件更换明细3.1 砂轮更换砂轮磨床砂轮在使用过程中会因磨损而需要更换。

更换砂轮时，应注意选择适当的砂轮规格，并按照装配要求进行更换，确保砂轮与磨床主轴的配合间隙适当。

3.2 主轴修复磨床磨轮主轴在使用过程中可能会出现磨损或损坏的情况，需要进行修复或更换。

主轴修复时应仔细检查主轴的磨损情况，选择合适的修复方法并按照要求进行修复。

3.3 其他部件更换除了砂轮和主轴外，磨床磨轮的其他部件，如轴承、密封件等，也可能需要进行更换。

更换这些部件时，应根据需要选择合适的零部件，并按照相应的更换要求进行操作。

结论本文介绍了砂轮磨床磨轮的装配修复技术要求及部件更换明细。

在使用砂轮磨床时，应严格按照要求进行装配、调整和更换，以确保设备的正常工作和稳定性，并提高磨削质量和效率。

参考文献：[1] 磨床磨轮的安装、调整和修整[J]. 磨床技术与设备, 2015(3): 45-48.[2] 磨床主轴的修复方法简介[J]. 机械制造与自动化, 2018(6):67-71.。

任务六 M7120平面磨床电气控制线路的安装与调试很多，根据用途不同分为内圆磨床、外圆磨床、平面磨床、无心磨床以及球面磨床、齿轮磨床、螺纹磨床等专用机床。

在实际机械加工当中，经常要用平面磨床进行加工。

平面磨床根据最大加工尺寸的大小可以分为，M7120型、M7130型。

日常的工作实践当中，对于从事电气技术工作者，经常要进行磨床电气线路的安装、元器件的维修及更换、其它电气故障的维修等。

因此掌握磨床的结构、运行形式以及对电力拖动的控制要求M7120型平面磨床进行分析。

, 明确工作任务要求。

2. 能正确识读电气原理图, 绘制安装图、接线图, 明确M7120 型平面磨床电气控制线路的控制过程及工作原理。

3. 能按图纸、工艺要求、安全规范等正确安装元器件、完成接线。

4. 能正确使用仪表检测电路安装的正确性, 按照安全操作规程完成通电试车。

5. 能正确标注有关控制功能的铭牌标签，施工后能按照管理规定清理施工现场。

学习情境一 M7120型平面磨床的认识, 明确工作任务要求。

2. 能正确识读电气原理图, 绘制安装图、接线图, 明确M7120 型平面磨床电气6-1-1所示，M7120型平面磨床是平面磨床中使用较为广泛的一种机床，该磨床操作方便，磨削精度和光洁度都比较高，适用于磨削精度零件和各种工具，并可以作镜面磨削。

其外形如图6-1-1a 所示。

a）b）c）M7120卧轴矩台式平面磨床 MS810卧轴矩台数显手动平面磨床 MD250卧轴电动平面磨床图6-1-1 常用平面磨床一、型号意义M 7 1 20磨床工作台的工作面宽为200mm平面卧轴矩台式二、主要结构及运动形式M7120平面磨床是卧轴矩形工作台式结构如图6-1-2所示，它由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成。

它的主要运动是砂轮的快速旋转，辅助运动是工作台的纵向往复运动和砂轮架的横向以及垂直进给运动。

工作台每完成一次纵向往复运动，砂轮架横向进给一次，从而能连续地加工整个平面。

磨具安装与调试方案磨具是加工厂中常用的工具之一。

磨具有着广泛的应用，比如在加工零件时用于磨削表面以获得更高的精度和光滑度。

然而，磨具的正确安装和调试对于保证其正常运转和有效使用至关重要。

在本文中，我们将介绍磨具安装和调试方案。

磨具安装在安装磨具时，我们需要遵循以下步骤：步骤1：准备工作在安装磨具之前，我们需要准备必要的工具和材料。

例如，我们需要有正确的规格和尺寸的螺母、垫圈、扳手、量规、磨具、喷油器等等。

步骤2：磨具位置选择好磨具的安装位置。

我们应该确保磨具站立平稳，不会因为震动而移动或倾斜，这对磨具的使用效果和寿命都有很大的影响。

步骤3：磨具安装安装磨具时，应确保磨具安装角度正确，与之相对应的机器床等部件的表面与磨具接触处应完全平整。

在安装磨具时应严格按照磨具安装说明进行操作。

同时，应注意螺母等紧固件的紧固力度，以确保磨具与机器床等零部件紧密连接。

步骤4：添加润滑安装磨具后，我们需要添加润滑剂。

在添加润滑剂时，应注意所使用的润滑剂的数量及其分配方式，以确保润滑达到预期效果。

磨具调试磨具调试，是一种人为创造一定的磨削条件，以调试磨削参数或磨削工艺的方法。

下面介绍磨具调试步骤：步骤1：空磨调试我们应该首先进行空磨调试。

在这一步骤中，不能使用工件进行磨削，而是将刀具移至工件加工点以进行磨削动作，以确定磨具的刀具间隙是否适当，并调整磨具参数。

步骤2：工件磨削实验在完成空磨调试之后，我们需要进行工件磨削实验。

在实验中，应根据所选工件材料、刀具材料、磨具类型、磨削参数等参数进行实验，并记录必要的参数。

步骤3：处理调试数据在工件磨削实验完成后，我们需要处理磨削参数的数据。

如果有必要，我们可以进行多组参数的调整和实验，以取得更为准确的数据。

结论磨具是加工厂中常用的工具，它具有广泛的应用。

然而，正确的磨具安装和调试对于保证其正常运转和有效使用至关重要。

在本文中，我们介绍了磨具安装和调试的方案和步骤，希望这些内容对您的工作有所帮助。

平面磨床的结构
平面磨床的结构（以M7120A为例，其中：M——磨床类机床；71——卧轴矩台式平面磨床；20——工作台面宽度为200mm;A——第一次重大改进。

）
（1）砂轮架——安装砂轮并带动砂轮作高速旋转，砂轮架可沿滑座的燕尾导轨作手动或液动的横向间隙运动。

（2）滑座——安装砂轮架并带动砂轮架沿立柱导轨作上下运动。

（3）立柱——支承滑座及砂轮架。

（4）工作台——安装工件并由液压系统驱动作往复直线运动。

（5）床身——支承工作台、安装其它部件。

（6）冷却液系统——向磨削区提供冷却液（皂化油）。

（7）液压传动系统——其组成有：
图液压传动
1）动力元件——为油泵，供给液压传动系统压力油；
2）执行元件——为油缸，带动工作台等部件运动；
3）控制元件——为各种阀，控制压力、速度、方向等；
4）辅助元件——如油箱、压力表等。

液压传动与机械传动相比具有传动平稳，能过载保护，可以在较大范围实现无级调速等优点。

砂轮的安装、平衡与修整来源:数控机床网　作者:数控车床　栏目:行业动态　1.砂轮的安装在磨床上安装砂轮应特别注意。

因为砂轮在高速旋转条件下工作，使用前应仔细检查，不允许有裂纹。

安装必须牢靠，并应经过静平衡调整，以免造成人身和质量事故。

砂轮内孔与砂轮轴或法兰盘外圆之间，不能过紧，否则磨削时受热膨胀，易将砂轮胀裂，也不能过松，否则砂轮容易发生偏心，失去平衡，以致引起振动。

一般配合间隙为0.1~0.8mm，高速砂轮间隙要小些。

用法兰盘装夹砂轮时，两个法兰盘直径应相等，其外径应不小于砂轮外径的1/3。

在法兰盘与砂轮端面间应用厚纸板或耐油橡皮等做衬垫，使压力均匀分布，螺母的拧紧力不能过大，否则砂轮会破裂。

注意紧固螺纹的旋向，应与砂轮的旋向相反，即当砂轮逆时针旋转时，用右旋螺纹，这样砂轮在磨削力作用下，将带动螺母越旋越紧。

2.砂轮的平衡一般直径大于125mm的砂轮都要进行平衡，使砂轮的重心与其旋转轴线重合。

不平衡的砂轮在高速旋转时会产生振动，彩响加工质量和机床精度，严重时还会造成机损坏和砂轮碎裂.引起不平衡的原困主要是砂轮各部分密度不均匀，几何形状不对称以及安装偏心等。

因此在安装砂轮之前都要进行平衡，砂轮的平衡有静平衡和动平衡两种。

一况下，只需作静平衡，但在高速蘑削(速度大于50m/s)和高构度磨削时，必须进行动平衡.下图为砂轮静平衡装置. 平衡时将砂轮装在平衡心轴上\然后把装好心轴的砂轮平放到平衡架的平衡导轨上，砂轮会作来回摆动，直至摆动停止。

平衡的砂轮可以在任意位置都静止不动。

如果砂轮不平衡，则其较重部分总是转到下面.这时可移动平衡块的位置使其达到平衡。

平衡好的砂轮在安装至机床主轴前先要进行裂纹检查，有裂纹的砂轮绝对禁止使用.安装时砂轮和法兰之间应垫上0.5—1册册的弹性垫板：两法兰的直径必须相等，其尺寸一般为砂轮直径的一半.砂轮与砂轮轴或台阶法兰间应有一定间隙，以免主轴受热膨胀而把砂轮胀裂。

图 砂轮的平衡 1-砂轮 2-心轴 3-法兰盘 4-平衡块 5-平衡轨道 6-平衡架平衡砂轮的方法：在砂轮法兰盘的环形槽内装入几块平衡块，通过调整平衡块的位置使砂轮重心与它的回转轴线重合。

mm7120a磨床说明书MM7120A磨床是一种常用于磨削和抛光金属工件的机械设备。

本说明书将详细介绍该设备的组成、使用方法、维护保养和注意事项等内容，以帮助用户正确、安全地操作磨床。

一、组成MM7120A磨床主要由以下部件组成：1.床身：床身是支撑整个磨床的主要部件，它具有足够的强度和刚性。

床身上设有用于固定工作台和磨削头的导轨，以确保其精确定位和运动。

2.工作台：工作台是用于固定和夹持工件的部件，通常可以在X、Y、Z方向上进行微调。

工作台上设有刻度尺，可以方便地调节工件位置。

工作台还可以进行旋转运动，以便磨削各种角度的工件。

3.磨削头：磨削头是用于执行磨削工作的部件。

它通常由电动机驱动，同时具有磨削轮和进给机构。

根据工件的材料和加工要求，可以选择不同类型和规格的磨削轮。

4.控制系统：控制系统用于控制和监控磨床的运行状态。

它通常由电气控制柜、操作面板和显示屏组成。

控制系统具有开机、关机、调节磨削参数、检测工件尺寸等功能。

二、使用方法1.接通电源：先确保电源开关处于关闭状态，然后将电源插头插入插座，再打开电源开关。

2.调整工作台：根据工件的尺寸和要求，使用手轮或微调装置调整工作台的位置。

根据工件形状的不同，可以选择合适的夹具夹持工件。

3.调节磨削参数：根据工件材料和要求，选择合适的磨削轮，并进行装配。

通过操作面板上的控制按钮或旋钮，调节磨削轮的转速、进给速度和工作台的移动方向。

4.启动磨削：确认所有工作准备就绪后，按下操作面板上的启动按钮，磨削头开始工作。

同时，可以观察显示屏上的运行状态和工件尺寸，以确保磨削过程正常进行。

5.检查工件：磨削完成后，停止磨床的运行，关闭电源开关。

取出工件，并使用测量工具检查加工尺寸和表面质量，确保符合要求。

三、维护保养1.定期清洁：定期对磨床进行清洁，清除磨削产生的金属屑和灰尘，以保持设备的良好工作状态。

可以使用刷子、吸尘器等工具进行清理。

2.润滑油添加：定期检查和添加磨床各部位的润滑油，保证润滑系统的正常运行。

磨具安装与调试方案随着制造业的发展，磨具在加工过程中起到了越来越重要的作用。

在使用磨具的过程中，磨具的安装与调试非常重要，这直接影响到加工的质量与效率。

因此，本文将介绍磨具安装与调试方案，以帮助读者更好地理解磨具的安装与调试过程。

一、磨具的安装在磨具安装之前，需要先检查磨具的规格和尺寸是否正确。

如果不正确，则需要进行更换或加工。

接下来，介绍磨具的安装步骤：1. 准备安装设备磨具安装需要用到一些设备，如升降机、吊装器等。

在安装时需要检查这些设备是否安全可靠，并按照要求进行摆放。

2. 移动磨具将磨具从存储位置移动到安装位置。

通常情况下，由于磨具比较重，需要使用升降机或其他设备进行移动。

3. 安装磨具将磨具放置在安装位置上，并固定好。

在固定前需要用水平仪检查磨具是否水平。

如果不水平，需要进行调整。

4. 接上电源将电源接到磨具上，然后进行开机测试。

测试过程中需要注意观察磨具是否正常运转，以及有没有异常情况出现。

二、磨具的调试在磨具安装完成后，需要进行调试。

磨具调试是指通过一系列测试和操作，来保证磨具能够正常工作，并且能够满足加工的要求。

接下来，介绍磨具的调试步骤：1. 基础测试首先需要进行一些基础测试，如安全测试、出力测试等。

这些测试通常由专业技术人员进行，以保证测试结果的准确性。

2. 设定工艺参数在进行磨削作业之前，需要先设定各项工艺参数，如磨头速度、进给速度等。

这些参数需要根据具体情况进行设定，以保证加工出来的产品符合要求。

3. 开始磨削作业当工艺参数设定完成后，可以开始进行磨削作业。

在作业过程中，可以通过观察磨具运转状态和加工产品的质量，来判断是否需要进行参数调整。

4. 调整参数如果发现磨具运转状态或加工质量有异常情况，需要及时进行参数调整。

调整过程中需要将参数的值逐步调整到最优状态，以保证工件的加工质量和磨具的使用寿命。

5. 检验结果在调试过程完成后，需要进行检验结果。

通过对加工产品的检查，以及对加工工艺数据的分析，可以确认磨具是否能够正常工作，并且是否符合加工要求。

磨具安装与调试方案引言磨具是机械加工中非常重要的设备之一，它具有高效、精确、稳定等特点。

磨具的正确安装和调试对于机械加工的精度和效率都有很大的影响。

本文档将提供一份磨具安装和调试方案，以帮助读者正确地安装和使用磨具。

磨具的安装前置条件在进行磨具的安装前，需要确保以下条件已达到：1.磨床和精密磨头已经安装好，并且满足使用规范。

2.磨具的各个部分已经清洗干净，并且没有损坏和松动的地方。

步骤按照以下步骤来正确地安装磨具：1.将磨具的底座放置在工作台上，并使用螺钉固定。

2.安装磨具的支架和滑块。

首先将支架放在底座上，然后将滑块插入支架内，最后使用螺丝固定。

3.将磨具底部的挡板安装到支架上，并固定。

4.安装磨具的磨头。

将磨头插入磨具内，然后使用螺母紧固。

磨具的调试前置条件在进行磨具的调试前，需要确保以下条件已达到：1.磨具已经正确安装。

2.磨床已经调整好。

步骤按照以下步骤来正确地调试磨具：1.对磨具进行初步调整。

在开始调试前，需要将磨头的位置移动到刀架的下方，并将砂轮头调整到同一平面上。

2.调整磨具的切割深度。

根据所需的切割深度，使用螺钉调节磨头的高度，直到满足要求。

3.调整磨头的正中位置。

使用针标制作一个孔，在工作台上固定。

然后使用针对磨头中心的要求，在砂轮头上标记出一个点。

安装指示器，然后移动磨头，使其与砂轮头的中心对准。

4.进行精確调整。

通过使用指示器来精确调整磨头的位置，使其与砂轮头的轮缘相重叠，并在整个磨削过程中保持一致性。

总结通过本文档中提供的磨具安装和调试方案，读者可以正确地安装和调试磨具，从而提高机械加工的精度和效率。

在使用磨具前，一定要仔细检查其各个部分是否安装正确并且没有松动的地方。

在磨具调试的过程中，一定要保持耐心和精确，严格按照上述步骤操作，以获得良好的磨削效果。
