节能一体式机房空调技术服务手册

  • 格式：doc
  • 大小：5.14 MB
  • 文档页数：27

技 术 服 务 手 册 整体立式房间空调器 KCD-60L/S-JZ(E1) KCD-75L/S-JZ(E2) 目录 第一章：功能和特征 第二章：技术参数 第三章：系统循环图 第四章：电器接线图 第五章：操作方法 第六章：故障显示功能说明 第七章：拆卸程序 第八章：爆炸图及零部件一览表 第九章：空调器安装说明 第一章：功能和特征

外形图（正面） 外形图（背面） “1+3”

“1” 指节能一体式机房空调 “3”指集合了3台设备的功能：  普通空气调节器的热交换功能  新风设备的换新风功能  空气净化功能

 高能效设计  智能新风冷却  双重过滤，空气净化  双机切换  远程网络监控  掉电记忆，自动重启  相序容错  故障判别与报警 第二章：技术参数 型号 KCD-60L/S-JZ(E1) KCD-75L/S-JZ(E2) KCD-120L/S-JZ(E2) 能力段 2P 3P 5P

性能

风 量 m3/h 1550 1700 制冷量 kW 6.0 7.5 总功率 kW 1.824 2.58 总电流 A 8.6 6.0 能效比 W/W 3.29 2.9 加热功率 kW 3.5 3.3 加热电流 A 5.3 5.1 压缩机 型 式 转子式 柔性涡旋式 数 量 1 功 率 kW 1.45 2.03 冷却风机

型 式 离心式 数 量 台 2 2 3 电机功率 kW 0.18×2 0.2×2 0.2×3 转 速 rpm 450 500 500 送风风机

型 式 离心式 数 量 台 2 2 2 电机功率 kW 0.13 0.15 0.23 转 速 rpm 750 850 1100 电气性能 电源形式 380V 3N~ 50Hz 电源线径 mm2 2.5 2.5 2.5

保护装置 温度开关，过热、过流保护，高低压保护器，过压、欠压保护，微电脑控制器等 冷媒 种 类 R-22

充注量 kg 2.8 3.25 * 毛细管规格 mm Φ3.2*1.9*400 Φ3.6*2.1*400 * 净 重 kg 205 205 * 外形尺寸 L×W×H ㎜ 950×600×1900 950×600×1900 1200×600×1900

噪音 dB（A） 58/60 60 62

适用环境温度 -40℃～55℃ 第三章：系统循环图

压缩机型三通高压压力开关

冷凝器

室外侧离心风轮与电机

过滤器

毛细管

蒸发器

室内侧离心风轮与电机

储液罐

型三通表接头

三通低压压力开关

排气温度传感器 第四章：电路接线图 第五章：操作方法 （1） 锁定按键：用直径1mm的小圆棒按压此按键，则锁定控制板当前的设定。第一次按动可进入锁定状态，此时除锁定键外其它面板按键均无效；第二次按动退出锁定状态 （2） 试运行按键：开机状态下第一次按此键进入试运行状态，再次按动退出试运行状态。

（3） 开/关按键：上电后，通过按压此按钮控制空调器的开始运转和

停止运转。 （4） 模式选择按键：用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化：

按住主机的模式键会取消集控命令中的高温同开和低温同开。

（5） 风速按键：本机风速固定，按压该按键空调器无相应动作。仅在上电10秒内按住2秒会进入到快检状态。 （6） 调整按键▼：按压此按钮，选择调整室内设定温度下降，最多下降到24℃。辅助功能选择。 （7） 调整按键▲：按压此按钮，选择调整室内设定温度上升，最多上升到30℃。辅助功能选择。 （8） 辅助功能按键：用于设定辅助功能，按上下调整按键可在如下功能间切换：  在通过“▲”和“▼”选定设置功能为新风时，按下辅助按键，若当前新风已开启则此时取消新风，若当前新风未开启，则开启新风。

 在通过“▲”和“▼”选定设置功能为查询时，按下辅助按键，进入到查询功能状态，按“▲”和“▼”按键可查询 T1、T2、T3、T4的温度及P1、P2、P3、P4保护代码（如无相应保护则跳过）。

 在通过“▲”和“▼”选定设置功能为主从机设置时，按“▲”和“▼”可在主机-从机之前切换。

 在通过“▲”和“▼”选定设置功能为高/低温同开时，此时有2种情况：

 若高/低温同开功能原先关闭，再次按动辅助按键后进入到高/低温同开温度设置状态，此时按“▲” 和“▼”上下调整键可调整高/低温同开的温度（高温同开设置范围25-32℃，低温同开设置范围5-15℃），此时按下辅助按键确认。  若高/低温同开功能已开启，再次按动辅助按键，则取消高/低温同开功能。  在通过“▲”和“▼”选定设置功能为双机切换，此时有2种情况：  若双机切换功能原先关闭，再次按动网络设置按键后进入到双机切换时间设置状态，此时按“▲” 和“▼”上下调整键可调整双机切换的时间（时间调整范围1-24小时，循环），此时需要再次按下辅助按键确认。  若双机切换功能已开启，再次按动辅助按键，则取消双机切换功能。 第六章：故障显示功能说明 故障显示功能： 出现故障时，室内机温度显示区显示故障信息，具体对应如下：

故障代码 故障类型 E1 室内回风温度传感器开路或短路 E2 蒸发器温度传感器开路或短路 E3 冷凝器温度传感器开路或短路 E4 室外回风温度传感器开路或短路 E6 缺相故障 E7 新风门光电开关故障 P1 高压压力保护 P2 低压压力保护 P3 排气温度保护 P4 蒸发器低温保护

故障显示有优先级之分，从E1到E7到P4，优先级由高到低。同时出现多个故障时，只显示优先级最高的故障。 第七章：拆卸程序 1整机正面

2下面板拆卸：掀开中面板，拧开下面板螺钉。 3上面板拆卸，从整机上部拧下螺钉，注意在完全打开前要把显盒的数据线接口对拆开

4左右侧板拆卸：拧下正面和侧面的螺钉，既可拆下侧面板。 5 拆电控盒盖：注意拧下螺钉时托住盖板下沿。

6 拆卸压线槽：在拆卸电机、传感器等电气部件之前，需先拆下压线槽。 掀开压线槽下部，再掀开上部。 7 拆下风机： 8 拆翻板机构：掀开中面板，拧下翻版机构部装件螺钉，拉出。 9 拆上风机电机和风轮 10 拆显示盒 第八章：爆炸图及零部件一览表

KCD-60L/S-JZ(E1) 序号 零部件名称 数量 物料编码 1 外箱底板部装件 1 201228000044 2 冷凝器部装件 1 201528000001 3 右加强板 1 201228000023 4 蒸发器上密封板焊合件 1 201228000008 5 蒸发器部装件 1 201528000005 6 蒸发器接水盘部件 1 201228000028 7 翻板机构部装件 1 201228000026 8 涡壳I部装件 1 201228000053 9 压缩机接水盘部装件 1 201228000051 10 底盘焊合件 1 201228000045 11 右侧板部装件 1 201228000042 12 左侧板部装件 1 201228000043 13 右支撑焊合件 1 201228000036 14 左支撑焊合件 1 201228000037 15 电控盒组件 1 203328000004 16 下面板部装件 1 201228000038 17 中面板部装件 1 201228000021 18 上面板组件 1 201228000040 19 涡壳支架I组件 1 201228000010 20 涡壳支架II组件 1 201228000009 21 显示控制盒组件 1 203328000003 22 保温密封盖组件 1 201228000041 23 顶盖部装件 1 201228000046 24 涡壳II部装件 2 201228000054 25 左加强板 1 201228000024 KCD-75L/S-JZ(E2) 序号 零部件名称 数量 物料编码 1 外箱底板部装件 1

201228000044

2 冷凝器部装件 1

201528000001

3 右加强板 1

201228000023

4 蒸发器上密封板焊合件 1

201228000008

5 蒸发器部装件 1

201528000005

6 蒸发器接水盘部件 1

201228000028

7 翻板机构部装件 1

201228000026

8 涡壳I部装件 1

201228000011

9 压缩机接水盘部装件 1

201228000029

10 底盘焊合件 1

201228000045

11 右侧板部装件 1

201228000042

12 左侧板部装件 1

201228000043

13 右支撑焊合件 1

201228000036

14 左支撑焊合件 1

201228000037

15 电控盒组件 1

203328000002

16 下面板部装件 1

201228000038

17 中面板部装件 1

201228000021

18 上面板组件 1

201228000040

19 涡壳支架I组件 1

201228000010

20 涡壳支架II组件 1

201228000009

21 显示控制盒组件 1

203328000003

22 保温密封盖组件 1

201228000041

23 顶盖部装件 1

201228000046

24 涡壳II部装件 2

201228000032

25 左加强板 1

201228000024

合集下载

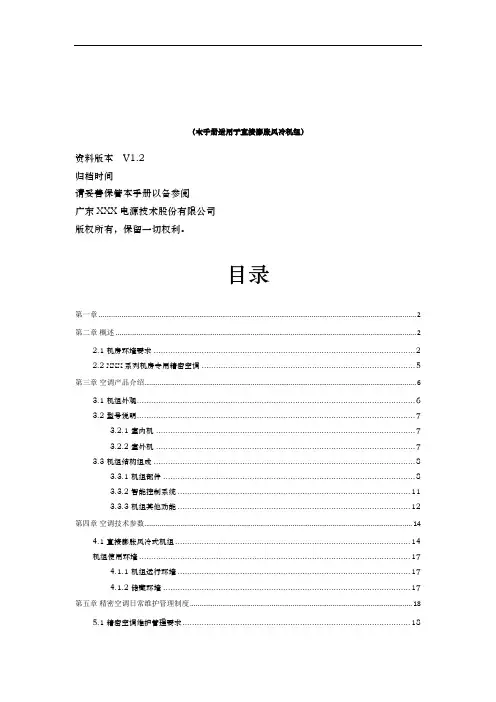

机房精密空调产品手册1.2
