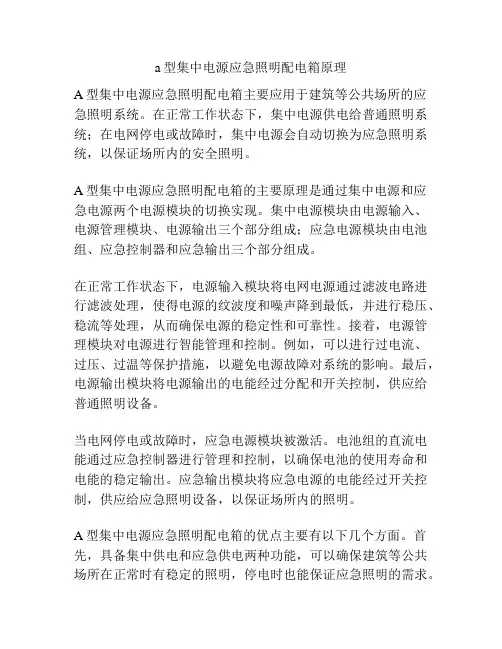

a型集中电源应急照明配电箱原理A型集中电源应急照明配电箱主要应用于建筑等公共场所的应急照明系统。
在正常工作状态下，集中电源供电给普通照明系统；在电网停电或故障时，集中电源会自动切换为应急照明系统，以保证场所内的安全照明。
A型集中电源应急照明配电箱的主要原理是通过集中电源和应急电源两个电源模块的切换实现。
集中电源模块由电源输入、电源管理模块、电源输出三个部分组成；应急电源模块由电池组、应急控制器和应急输出三个部分组成。
在正常工作状态下，电源输入模块将电网电源通过滤波电路进行滤波处理，使得电源的纹波度和噪声降到最低，并进行稳压、稳流等处理，从而确保电源的稳定性和可靠性。
接着，电源管理模块对电源进行智能管理和控制。
例如，可以进行过电流、过压、过温等保护措施，以避免电源故障对系统的影响。
最后，电源输出模块将电源输出的电能经过分配和开关控制，供应给普通照明设备。
当电网停电或故障时，应急电源模块被激活。
电池组的直流电能通过应急控制器进行管理和控制，以确保电池的使用寿命和电能的稳定输出。
应急输出模块将应急电源的电能经过开关控制，供应给应急照明设备，以保证场所内的照明。
A型集中电源应急照明配电箱的优点主要有以下几个方面。
首先，具备集中供电和应急供电两种功能，可以确保建筑等公共场所在正常时有稳定的照明，停电时也能保证应急照明的需求。
其次，电源管理模块具备智能化管理和控制功能，可以对电源进行多方面的保护，提高电源的使用寿命和可靠性。
再次，应急电源模块具备应急控制和管理功能，可以根据电池的状态和用户需求进行智能管理，确保应急照明的可靠供应。
最后，通过开关控制，可实现对普通照明和应急照明的灯具的分别控制，提高了照明的灵活性和节能性。
总结起来，A型集中电源应急照明配电箱是一种实现建筑等公共场所普通照明和应急照明的集成装置。
通过集中电源和应急电源两个电源模块的切换实现正常照明和应急照明的供应。
具备智能化管理和控制等功能，提高了电源和应急系统的可靠性和稳定性。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气有限公司目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、结构概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与维修———————————————————8七、故障分析与排除————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1 产品特点：本装置用于煤矿井下127V照明及信号负载的供电、电流控制以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
1.2 主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在交流50Hz，电压至660V或380V的供电线路中，为127V照明及信号负载的电源。
1.3 品种规格：按变压器额定容量分。
1.3.1 变压器额定容量为2.5KvA。
1.3.2 变压器额定容量为4.0KvA。
1.3.3 防爆型式：矿用隔爆型防爆标志：ExdI1.4 型号及其含义：1.5 适合于条件：1.5.1 环境大气压力80~110kPa；1.5.2 海拔高度不超过1000米；1.5.3 周围温度-5℃~+40℃；1.5.4 周围空气的相对湿度不大于95%(20±5℃时)；1.5.5 在无强烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6 在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7 可用于煤尘和瓦斯危险的矿井中；1.5.8 在无滴水及其它液体浸入的地方；1.5.9 安装类别：Ⅲ环境污染等级3级；二、技术特征和主要参数：2.1 电源额定频率：50Hz；2.2 装置为长期工作制；2.3 主要技术性能；2.3.1 主变压器基本参数，联接组及接线形式，见表一2.4 照明信号电缆短路保护距离，见表二2.5短路及漏电保护动作特性，见表三、表四表四2.6 外型尺寸：见图1、见图22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、结构概述3.1 总体结构综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。

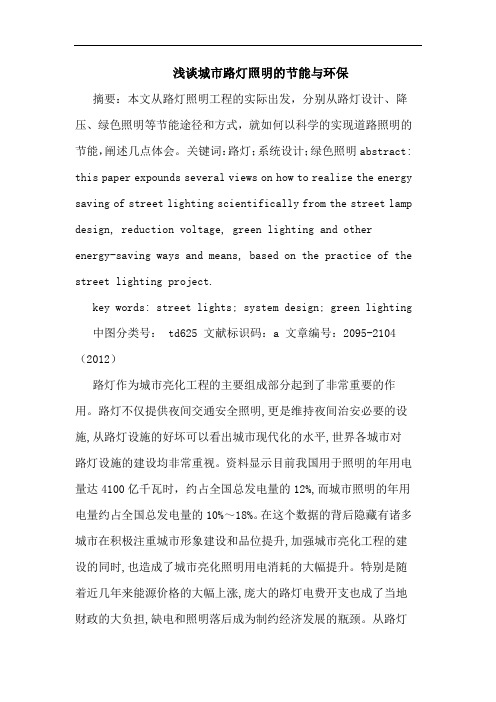

浅谈城市路灯照明的节能与环保摘要：本文从路灯照明工程的实际出发，分别从路灯设计、降压、绿色照明等节能途径和方式，就如何以科学的实现道路照明的节能，阐述几点体会。
关键词：路灯；系统设计；绿色照明abstract: this paper expounds several views on how to realize the energy saving of street lighting scientifically from the street lamp design, reduction voltage, green lighting and other energy-saving ways and means, based on the practice of the street lighting project.key words: street lights; system design; green lighting 中图分类号： td625 文献标识码：a 文章编号：2095-2104（2012）路灯作为城市亮化工程的主要组成部分起到了非常重要的作用。
路灯不仅提供夜间交通安全照明,更是维持夜间治安必要的设施,从路灯设施的好坏可以看出城市现代化的水平,世界各城市对路灯设施的建设均非常重视。
资料显示目前我国用于照明的年用电量达4100亿千瓦时，约占全国总发电量的12%,而城市照明的年用电量约占全国总发电量的10%～18%。
在这个数据的背后隐藏有诸多城市在积极注重城市形象建设和品位提升,加强城市亮化工程的建设的同时,也造成了城市亮化照明用电消耗的大幅提升。
特别是随着近几年来能源价格的大幅上涨,庞大的路灯电费开支也成了当地财政的大负担,缺电和照明落后成为制约经济发展的瓶颈。
从路灯照明的实际出发如何科学的节能成为路灯行业很重要的一个问题。
以我们在实际道路照明节能工作方面的一些认识，应从以下几方面采取节能。
LED节能灯的工作原理及原理图LED节能灯是一种高效、耐用且节能的照明设备，它的工作原理基于发光二极管（LED）的电致发光效应。
LED节能灯的原理图包括电源、驱动电路和LED灯珠。
1. 电源：LED节能灯使用直流电源供电，通常采用交流电源通过整流电路转换为直流电源。
直流电源可以来自电池、太阳能电池板或交流电源通过转换器转换而来。
2. 驱动电路：驱动电路是将直流电源转换为适合LED灯珠工作的电流和电压的电路。
驱动电路通常包括稳压电路、升压电路和电流控制电路。
- 稳压电路：LED灯珠对电压的要求较高，稳压电路可以确保LED灯珠获得稳定的电压供应。
常见的稳压电路有线性稳压电路和开关稳压电路。
- 升压电路：LED灯珠通常需要较高的工作电压，升压电路可以将低电压转换为所需的高电压。
常用的升压电路有升压变换器和电感升压电路。
- 电流控制电路：LED灯珠对电流的要求较高，电流控制电路可以确保LED灯珠获得稳定的电流供应。
常见的电流控制电路有恒流源和电流反馈控制电路。
3. LED灯珠：LED灯珠是LED节能灯的核心组件，它是基于半导体材料制造的发光二极管。
LED灯珠通过电致发光效应将电能转化为可见光。
LED灯珠的结构包括P型半导体和N型半导体，当通过正向电压时，电子从N型半导体跃迁到P型半导体，释放出能量并产生光。
LED节能灯的工作原理是：当电源接通后，电流经过驱动电路供给LED灯珠，LED灯珠发出可见光。
LED节能灯的亮度和颜色可以通过控制电流和电压来调节。
LED节能灯具有快速启动、长寿命、低能耗、无汞等优点，因此被广泛应用于室内照明、车辆照明、户外照明等领域。
以下是LED节能灯的原理图示例：```+------------------------+| || 电源 || |+-----------+------------+||||||||||+-----------+------------+| || 驱动电路 | | |+-----------+------------+ ||||||||||+-----------+------------+ | || LED灯珠 | | |+------------------------+ ```以上是LED节能灯的工作原理及原理图的详细说明。
LED照明灯具的耐压及应对措施LED照明灯具是目前最为常见的照明产品之一，其具有节能、寿命长、高亮度等优点，得到了广泛的应用。
然而，由于电压不稳定、电源过载等原因，LED照明灯具在使用过程中存在耐压问题。
本文将介绍LED照明灯具的耐压性能及相应的应对措施。
首先，LED照明灯具的耐压性能是指其在正常工作电压范围内能够正常运行，并不受电压波动、过大电流等电气因素的干扰。
为了确保LED照明灯具的耐压性能，有以下几个方面的措施：1.电源设计：合理选择电源，保证输出电压和电流的稳定性。
在设计电源电路时，应加入稳压器、过载保护等电路，以提供稳定可靠的电源输出。
2.绝缘材料：选择高质量的绝缘材料，如橡胶、硅胶等，保证产品的绝缘性能，避免因绝缘性能不好而导致的电压泄漏等故障。
3.电气连接：电源线和LED灯具之间的电气连接应该牢固可靠，避免接触不良或接线松动导致的电压不稳定等问题。
同时，还应避免电源线与其他金属导线接触，以防止发生短路等意外。
4.防雷保护：在雷电频繁的地区使用LED照明灯具时，应加入防雷保护装置，如雷电保险丝、避雷器等，以保护照明设备免受雷击损害。
其次，针对LED照明灯具的耐压问题，还可以采取一些应对措施，以提高其耐压性能：1.加强产品质量控制：制造商应严格控制产品的质量，确保每个环节均符合相关标准，以提高产品的耐压性能。
同时，生产厂家还可以注重产品的耐压性能测试，及时发现并解决质量问题。
2.增加保护措施：在设计和制造过程中，可以增加一些保护措施，如保护电路、过流保护等，以防止电压过高或过流等原因导致的损坏。
3.选用合适的电源：根据实际情况选择合适的电源电压和电流，确保与LED灯具的额定电压匹配，避免因输入电压与产品不匹配而引起的耐压问题。
4.定期检测和维护：对于已经使用一段时间的LED照明灯具，应定期进行检测和维护，及时发现并解决可能存在的耐压问题，保持产品的正常工作状态。
综上所述，LED照明灯具的耐压性能对于产品的正常运行至关重要。
着社会经济发展水平的提高，城市化进程的加快,一片片住宅小区拔地而起。
小区道路照明作为小区生活环境的一部分，越来越受到社会的关注。
如何按照城市道路照明设计标准的的要求,使小区路灯设计安全、美观、节能，是一个不可忽视的课题.1、路灯照明效果的实现1。
1 合理的灯具布置及选择小区内道路照明灯具的排列与布置有四种基本形式,即单侧布灯、中央布灯(包括中央单灯布灯、中央对称布灯）交错布灯和对称布灯等。
一般主干道路上采用双侧布灯。
双侧布灯大体有两种方式：一种是对称布置,另一种是交错布置.两种布置各有优劣。
对称布置的优点是比较美观，但不足之处是照度不够均匀,适合较宽的道路。
交错布置美观上虽然不如对称布灯，但照度比较均匀。
考虑到住宅小区内道路照明在满足功能性的前提下，更要注重美观性,可选择一些外形美观的庭院灯。
灯高在3—4米，单个光源功率不要过大，灯具不要安装在居民楼一层窗户附近,避免影响居民休息。
小区内广场、停车场等较大型场地可选择庭院灯，也可选用飞蝶形、球形、蘑菇形等高杆灯，但灯的高度及光源照射角度要有一定的限制,以避免造成光污染.1.2 稳压、降压、调光、节能在道路照明中，光源的光通量受电压影响，造成不同时间段路面照度高低不同.傍晚为用电量高峰，此时电网电压低，光源光通量低，路面照度低;而午夜时电网负荷是低谷，电网电压偏高，光源发出的光通量高，路面照度高.这种用电不科学现象，不仅浪费能源和增大网络损耗，而且降低了包括灯具在内的用电设备的使用寿命.因此，将智能光源稳压调光装置安装在路灯的控制端，起到稳定电压，稳定光源光通量，延长灯具使用寿命的作用。
1.3、光源类型的选择目前路灯照明所采用光源的主要类型有：金属卤化物灯、高压钠灯、以及节能灯（紧凑性荧光灯）等。
其中高压钠灯具有发光效率高、节能、色温适中等优点，在路灯中使用非常广泛.对于路宽超过8m的道路，应考虑采用截光或半截光型的功能性路灯灯具。
在光源的选择上，可优先考虑光效高的高压钠灯、金属卤化物灯,平均照度一般控制在1—5LX。
YF-ED-J6301可按资料类型定义编号照明节能技术和办法实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日照明节能技术和办法实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1.随着我国经济的快速增长，能源需求的大幅增加，能源供需矛盾突出。
尤其是近两年，全国用电量及电负荷增长较快，去年以来已有三分之二的省（区，市）出现了不同程度的缺电甚至拉闸限电现象，严重影响经济社会发展和人民生活水平提高。
据统计，我国照明用电量已占总用量的10%～12%.按照我国提出的“中国绿色照明工程”，照明节电已成为节能的重要方面。
目前的照明节能潜力很大，一般节能方案均能达到节约20～35%，按保守的数量采取20%的计算，全国节约的电能价值可观，可想而知在国民经济中该有多大的作用。
提倡照明节能，不等于降低对视觉作业的要求和降低照明质量，因为这样会降低劳动生产率，非但不能达到照明节能的目的，反而影响工作人员的视觉要求，而且还有所提高，在保证照度标准和照明质量的前提下，而且还有所提高，在保证不降低工作场所的视觉要求，力求减少照明系统中的能量损失，最有效地利用电能。
以单位照度及单位面积所需用电量（W/m2.lx）作为照明节能指标，力求提高照度而降低用电量。
2.照明节能的办法和潜力⑴选择优质的电光源科学的选用电光源是照明节电的首要工作。
档案馆照明系统设计规范1范围本文件规定了档案馆照明系统的一般规定、照明指标、照明节能、照明配电及控制和安全防护与接地。
本文件适用于新建、改建、扩建的档案馆照明设计，其他档案保管机构可参照执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50033建筑采光设计标准GB50034建筑照明设计标准GB50054低压配电设计规范GB51309消防应急照明和疏散指示系统技术标准3术语和定义GB50033.GB50034界定的以及下列术语和定义适用于本文件。
3.1光学辐射optiCa1.radiation波长在X射线过渡区（波长约为Inn1.）和无线电波（波长约为106nm）之间的电磁辐射。
注：简称“光辐射”［来源：GB/T20145—2006,3.28,有修改］3.2红外辐射infraredradiation波长大于可见辐射波长的光学辐射。
通常将波长范围在780nm和106nm之间的红外辐射细分为：IR-A78OnnrI40OnmIR-B1400nm"3000nmIR-C3000nm^1.06nm注：可见辐射为能直接引起视感觉的光学辐射。
通常将波长范围限定在40Onin“78On1.nO［来源：GB/T20145—2006,3.14,有修改］3.3紫外辐射u1.travio1.etradiation波长小于可见辐射波长的光学辐射。
通常将波长范围在IOOnnI~4OOnm的紫外辐射细分为：UV-A315nm"400nmUV-B28Onnr315nmUV-C100nm"280nm［来源：GB/T20145—2006,3.43,有修改］3.4光效Iuniinousefficacy光源发出的光通量除以光源消耗的功率所获得的商值。
照明供电及照明控制相关规定1 照明供电电压1.1一般照明光源的电源电压应采用220V。
150 0W及以上的高强度气体放电灯的电源电压宜采用3 80V(由灯的额定电压确定)。
1.2移动式和手提式灯具应采用Ⅲ类灯具，用安全特低电压供电，其电压值应符合以下要求：(1).在干燥场所不大于50V；(2).在潮湿场所不大于25V。
1.3照明灯具的端电压不宜大于其额定电压的10 5%，亦不宜低于其额定电压的下列数值：1).一般工作场所——95%；2).远离变电所的小面积一般工作场所难以满足第一款要求时，可为90%；3)应急照明和用安全特低电压供电的照明——9 0%。
2 照明配电系统2.1供照明用的配电变压器的设置应符合下列要求：1).电力设备无大功率冲击性负荷时，照明和电力宜共用变压器；2).当电力设备有大功率冲击性负荷时，照明宜与冲击性负荷接自不同变压器；如条件不允许，需接自同一变压器时，照明应由专用馈电线供电；3).照明安装功率较大时，宜采用照明专用变压器。
2.2应急照明的电源，应根据应急照明类别、场所使用要求和该建筑电源条件，采用下列方式之一：1).接自电力网有效地独立于正常照明电源的线路；2)蓄电池组，包括灯内自带蓄电池、集中设置或分区集中设置的蓄电池装置；3).应急发电机组；4).以上任意两种方式组合。
2.3疏散照明的出口标志灯和指向标志灯宜用蓄电池电源。
安全照明的电源应和该场所的电力线路分别接自不同变压器或不同馈电干线。
备用照明电源宜采用本章上节所列的第1或第3种方式。
2.4照明配电宜采用放射式和树干式结合的系统。
2.5三相配电干线的各相负荷宜分配平衡，最大相负荷不宜超过三相负荷平均值的115%，最小相符合不宜小于三相负荷平均值锝5%。
2.6照明配电箱宜设置在靠近照明负荷中心便于操作维护的位置。
2.7每一照明单相分支回路的电流不宜超过16A，所接光源数不宜超过25个；连接建筑组合灯具时，回路电流不宜超过25A，光源数不宜超过60个；连接高强度气体放电灯的单相分支回路的电流不应超过30A。
综述科技的进步，科技的进步，人们的生活质量越来越好，体力劳作越来越少、人们的生活质量越来越好，体力劳作越来越少、、、、、这都是自动化给人们动化给人们 的解放，相信在不久的将来，达赖难过的自动化技术越来越多的出现在我们的生活中，现在我们的生活中，出现在我们的身边。
出现在我们的身边。
出现在我们的身边。
灯具使我们人场生活中必不可少的照明灯具使我们人场生活中必不可少的照明工具，二十一世纪的今天，节能是一种美德，是一种潮流。
我们在运用灯具时，作为使用者，既想节能，作为使用者，既想节能，又不想给自己带来频繁操作的麻烦。
又不想给自己带来频繁操作的麻烦。
又不想给自己带来频繁操作的麻烦。
灯具控制器能满足灯具控制器能满足使用者的要求，他在白天的时候（或者说是光线亮时）灯具不会亮，没有声音时，灯具也不会亮，当有声音时，在晚上才会亮，延迟一段时间后，灯具自动熄灭。
使人们避免了开关灯具的动作。
路灯控制器，可以在走廊、卫生间、楼道、及道路两旁的路灯上安装，这样既方便了自身，也节约了能源。
1电路工作框图路灯控制器的系统框图如下所示，由光电变换、振荡电路、路灯开关控制电路、计时器计数器等组成。
路、计时器计数器等组成。
图1电路工作框图电路工作框图2 路灯控制电路原理图设计如下图设计的路灯控制器电路原理图，使此路灯控制器白天，光敏电阻R2呈现低阻状态，呈现低阻状态，VT1VT1基极电位降低，基极电位降低，VT1VT1和VT2处于截止状态，处于截止状态，继电器继电器K 不吸合，灯L 不亮。
当夜幕降临时，不亮。
当夜幕降临时，R2R2阻值逐渐变大，阻值逐渐变大，VT1VT1基极电阻上升，当上升到一定程度后，程度后，VT1VT1导通，导通，VT2VT2随之导通，继电器K 吸合，灯L 点亮。
图2 2 电路原理图电路原理图电路原理图稳压电路光控电路光控电路 声控电路声控电路声光控电路延时电路延时电路 开关电路开关电路 照明电路照明电路整流电路电源电路电源电路2.1光敏电阻调光路光敏电阻调光路当周围光线变弱时引起光敏电阻的阻值增加，当周围光线变弱时引起光敏电阻的阻值增加，使加在电容上的电压上升，使加在电容上的电压上升，使加在电容上的电压上升，达达到增大照明灯两端电压的目的。
执行标准:GB3836-2000 JB6312-1992 Q/LX-005-2011 ZBZ2-10.0/1140（660）M矿用隔爆型照明信号综合保护装置使用说明书淮南市六信电控设备有限责任公司前言欢迎使用ZBZ2-10.0/1140(660)M矿用隔爆型照明信号综合保护装置控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合装置的微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或是本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
一、概述1、用途：本装置为煤矿井下127V照明及信号负载的供电、电源控制以及、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA或4KVA干式变压器及手动防爆开关的多体控制方式。
ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合保护装置的主要特点：ZBZ-10.0/1140(660)M矿用隔爆型照明信号综合保护装置（简称JMZB-10M）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz，标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A/D转换，电源为AC50～265V，在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
城市道路照明的节能设计摘要本文概述了城市道路照明中的节能设计所能采取的措施和节能的效果。
关键词道路照明；节能设计；智能照明节能控制中图分类号tu99 文献标识码a 文章编号 1674-6708（2013）92-0141-02节约能源是发展经济、稳定社会的一项重要任务。
能源的种类很多，但是电能是最基本、使用最广泛的一种能源。
2004年以来，随着我国社会主义市场经济的高速发展，很多地方都出现了“电荒”，甚至因缺电而不得不采取“拉闸限电”等措施。
因此节约电能，以保障经济持续快速发展，成为了我们急需解决的一个重要问题。
据《发展中的中国城市照明》数据，中国路灯总盏数约为900万盏，年用电量约850亿千瓦时，占中国总发电量的4%至5%，道路照明年总经费约500亿元。
因此，在保证道路照明的功能前提下，节约电能对国家的经济发展有很大的作用，所以探讨道路照明的节能非常有必要。
照明设计是实现节能的核心环节，应该给予高度的重视。
在进行道路照明的设计时，应该提出多种方案，并进行节能计算，在满足照明标准要求的前提下，进行综合经济分析比较，然后选择最佳的方案，切忌随心所欲，凭经验办事。
照明节能是一项系统工程，要从提高整个照明系统的每个环节的效率来考虑。
道路照明的节能设计主要从以下几个方面进行考虑：1）合理确定道路照明标准值；2）选择高效率节能灯具和高光效照明光源，选用节能型镇流器；3）进行单灯无功补偿，提高线路功率因数，降低线路损耗；4）夜半降压节能和照明智能控制。
下文将对以上四点进行具体讨论。
1合理确定道路照明标准值道路的照度（亮度）标准值，直接决定着所需光通量的大小，而光通量又基本决定了光源的功率大小，因此，照度（亮度）标准值的大小基本决定了光源功率的大小。
机动车道设置照明的目的是为驾驶员创造良好的视觉环境，以达到保障交通安全、提高交通效率、降低犯罪和美化夜景的效果。
非机动车道和人行道的设置照明的目的是为行人提供舒适和安全的视觉环境。
照明节能稳压控制装置 ZMZK 、ZMWK 系列 技 术 说 合肥富通机电自动化有限公司 产品说明 一、ZMZK、ZMWK照明节能稳压控制装置技术概述 1、照明节能稳压控制装置（本装置一个重要特点） 现在市场中流行的许多种照明节能装置都不具备稳定电压的功能，仅仅只是简单地降低 灯具的供电电压。这种节能装置的弊端为：当电网电压稍有波动时，要么节能装置的输出电 压升高，灯具不再节能了；要么节能装置的输出电压降得更低了，灯具则很容易自动熄灭。 由此可见，“控制”功能是照明节能装置必须具备的一项功能。也是照明节能装置能够实现节 能的必要条件。 我公司生产的ZMZK、ZMWK照明节能稳压控制装置就是市场中为数不多的 具有优异控制功能的照明节能装置。 ZMZK、ZMWK照明节能稳压控制装置根据用户电网电压的波动情况、 照明负载的性质, 对灯具实行智能控制供电，随时给灯具提供一个既稳定、又能节能，还不会影响照明效果的 供电电压。 用户可根据自己的需要，自行设置输出的节能电压，对照明负载的运行时间和供电方式 进行编程，最大限度地降低照明灯具的电耗。 （见下图） 采用ZMZK、ZMWK照明节能稳压控制装置后，仅智能控制所实现的节能效果一般就可 达20 %以上。同时由于照明灯具工作在较低的电压，其使用寿命大大延长了。
安装节能装置后电压（V） 灯具软启动预热运行 210V （可调）节能运行 195V （可调）节能运行
安装节能装置前（电压波动频繁） 节能效果 提供既稳定又节能的供电电压） 时间 黄昏 晚上 11:00 凌晨
以照明控制为例的节能效果图 2、提高功率因数节能 各种气体放电灯的功率因数一般都很低，约为 0.5〜0.7。从提高照明电路的经济效益着 眼，应对照明负载进行无功功率补偿（但大多数照明灯具已经装有无功功率补偿） 。 本 装置可加装电容来改善功率因素，无功功率补偿值可根据用户需要设计。功率因数改善后， 照明线路中总电流减少，温度降低，灯具及附属设备的使用寿命可大大延长。 （温度每降低 10 °C,寿命可延长一倍。） 3、消除浪涌谐波节能 浪涌瞬变会使一个系统的用电效率严重下降,同时还会影响感性电度表表盘的作用力矩 和转速,使表盘发生阶跃式转快, 其结果会导致一个系统总用电量的过度计量。 ZMZK 、ZMWK 照明节能稳压控制装置,通过采用浪涌抑制元件、多重滤波器等技术,能有效抑制电网电路 中的浪涌瞬变,滤除高频杂波,提高照明设备的运行效率,并能延长其使用寿命,具有节能 和保护设备的双重功效。
二、 ZMZK 、ZMWK 照明节能稳压控制装置的工作原理和控制方式 ZMZK 、ZMWK 照明节能稳压控制装置由补偿变压器、调压变压器、无触点控制专利技 术（或无极调压控制技术） 、采样电路、主控制电路、调压控制电路、时控电路、保护电路等 组成。根据照明负载特点和电网电压的实际情况,实行分相采样,分相控制调压。 其工作过程为：照明负载（照明）开始工作时,采样电路获取当时输出电压,经检测控 制电路与基准电压进行比较判断,然后输出控制信号,控制调压电路进行无触点（或无极） 调压,使补偿电路产生大小不同的补偿电压,达到降低和稳定输出电压的目的。 ZMZK 、ZMWK 照明节能稳压控制装置先用低压（ 195V ）软启动,然后以慢斜坡方式升 压至225V，等灯具充分预热后，再自动转为用户设定的输出电压。输出电压在 190V〜230V 之间可任意调节。 （出厂时设定为：从开灯至 23 点为 210V ；23 点至凌晨 5 点为 195V ；凌 晨 5 点至关灯为 210V 。）输出电压的转变过程是缓慢的斜坡方式,不会产生任何冲击电流。 用户根据当地道路照明需要,通过时控电路对照明负载的运行时间和供电电压进行编程,以 最大限度地降低灯具的电耗和温度。 同时,检测控制电路还对保护电路进行控制,万一节能装置输出电压过、欠压或补偿调 压系统工作不正常时，节能装置还能自动切换到“旁路”状态，转到市电供电，不会造成照 明负载的供电中断。 ZMZK、ZMWK 照明节能稳压控制装置（照明型）还可多增加一路可控制的输出，以满 足道路照明半夜灯回路的需要，出厂时设定为深夜 11 : 00时，该回路供电电源被切断，半夜 灯熄灭，但长夜灯回路仍维持供电。 ZMZK、ZMWK照明节能稳压控制装置（照明型）还可附加无线远程监测功能（可选）
， 可将节能装置的实时电压电流参数及工作状态，通过 GPRS无线通信方式传到远端集中监控 室。 户外型ZMZK、ZMWK照明节能稳压控制装置（照明型）的外壳防护等级为 IP54,防尘、 防水级别较高。户外型还具有防盗功能，当柜门被非正常打开时，柜内会发出声光报警，并 可将被盗事件通过无线远程监测功能传到远端监控室。
T 』°—o I I I
L J X o
UoLlt
ZMZK、ZMWK照明节能稳压控制装置系统框图 （虚线框内是“照明型节能稳压控制装置”才加装的） 三、ZMZK、ZMWK照明节能稳压控制装置的参数指标和功能 1、参数指标 输入电压范围 190V-380V 机柜防护等级 IP54 输出电压范围 180V-230V 绝缘电阻 >5M Q
调尺沖制电谢 Uin 频率 50HZ 耐电压强度 能承受 2000V 1min 电压调整速率 30V/分钟 连续过载能力 1.2倍 控制精度 ±1%可调 短时间过载能力 1.5倍 输出电压波形 正弦波 标称节能率 25 %以上 使用环境温度 -40 C 〜45 C 连接方式 串联在电路中 最大允许温升 70 C 设计使用年限 15年
2、主要功能 1）、软启动预热：灯具刚点亮时，节能装置辅05V〜225V软启动预热电压，约十分钟（可 调） 后，自动转入节能稳压控制状态。 2） 、无级调压：可在190\〜230V之间任意选择输出电压值，以及电压变化的时间段。节能装 置会根据时间将输出电压自动缓慢地转变到设定值。 3） 、时控功能：每天可设S8个时段，每个时段可输出不同的节能电压（任意确定）。 4） 、优化功能：补偿变压器的绕组能抑制负载电流的瞬变，优化输出电压质量。 5） 、过、欠压保护：当输出电压超出设定值时，节能装置将自动切换到“旁路”状态，转到 市电供电。 6） 、保护功能：当补偿调压系统工作不正常时，节能装置自动切换到旁路状态，转到市电供电 7） 、短路保护：当输出端出现短路现象时，节能装置会自动切断输入电源。 8） 、半夜灯负载输出（可选）：可以为道路照明半夜灯回路增加一路或几路可控制输出。 9） 、无线远程控制、监测（可选）：可以根据客户要求加装无线远程控制、监测功能，对节能装 置的实时电压、电流、功率等参数进行监测，同时也可以节能稳压控制装置的运行状态。 10） 、可以根据客户的要求加装无功补偿功能，补偿容量以及回路由客户自定，我公司也可提供专 业咨询。
四、ZMZK、ZMWK照明节能稳压控制装置的六大优点 1、 稳定电压节能 电网电压不论处于高峰或低谷，节能装置的输出电压始终可以稳定在用户的设定值上， 因而节能效果显著，节能率为 25 %以上。使用寿命长达 15年以上，一次投资长期受益。 2、 软启动预热 照明灯具刚点亮时，节能装置输出 195V〜225V的慢斜坡电压，这样即有助于气体放电 灯的启辉，又可使灯具免受高电压的冲击。约五分钟后（可调） ，输出电压自动转换到用户的 设定值。 3、 无级调压 无极调压：输出电压转换过程中，能十分缓慢地变化（每分钟 30V ）。这种无级调压方式 可避免太大的电压波动对灯具造成损害，并极大地提高灯具的使用寿命。
4、 智能节能稳压控制 用户可根据自己的需要，自行设置节能电压，对照明负载的运行时间和供电电压进行编 程。 5、 降低维护成本 由于降低了照明灯具的的工作温度，有效地清除了谐波和瞬变，因而能延长照明灯具的 使用寿命至少2倍以上，大幅度降低了维护成本。 6、 运行安全可靠 保证照明系统正常启动，运行稳定，无闪烁和闪断现象；节能装置输出为完整的正弦波, 对电网不会产生任何谐波污染；节能装置具有自动旁路功能，一旦出现故障，可自动转到电 网供电。(旁路功能也可手动操作)
五、产品型号及规格 型号 额定容量(KVA) 额定电流(A) 外形尺寸(mm ) 重量(KG) 柜数 厂宽
深 高
ZMD 系列 照明 节能 稳压 控制 装置
3 14 250 500 460 25 1 5 23 250 500 460 32 1 7 32 250 500 460 40 1
10 45 500 420 1000 80 1 15 68 500 420 1000 100 1
20 91 500 420 1000 110 1 30 136 550 500 1280 130 1
50 227 550 500 1280 180 1
100 455 550 600 1800 230 1 200 909 550 600 1800 400 1
型号 额定容量(KVA) 额定电流(A) 外形尺寸(mm ) 重量(KG) 柜数 宽 深 高
ZM 10 15 550 500 1280 100 1 系列 20 30 550 500 1280 150 1
照明 30 46 550 500 1280 150 1
