工程施工建筑用隔热铝合金型材穿条式

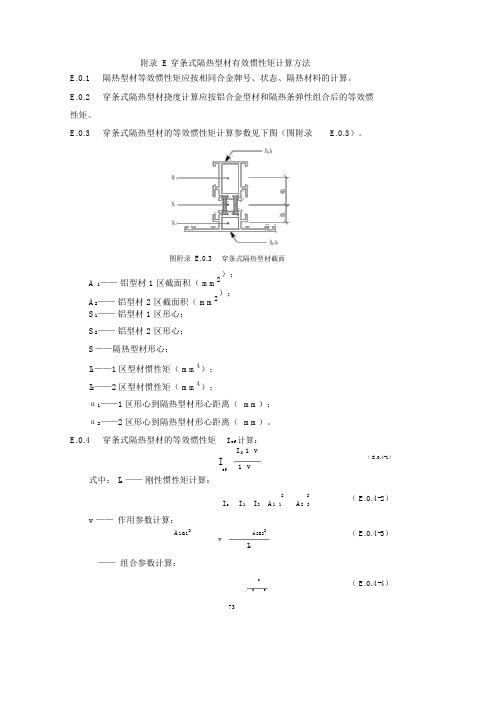

附录 E 穿条式隔热型材有效惯性矩计算方法E.0.1隔热型材等效惯性矩应按相同合金牌号、状态、隔热材料的计算。

E.0.2穿条式隔热型材挠度计算应按铝合金型材和隔热条弹性组合后的等效惯性矩。

E.0.3 穿条式隔热型材的等效惯性矩计算参数见下图（图附录 E.0.3）。

图附录 E.0.3穿条式隔热型材截面A 1——铝型材 1 区截面积（ mm2）；A2——铝型材 2 区截面积（ mm2）；S1——铝型材 1 区形心；S2——铝型材 2 区形心；S——隔热型材形心；I1——1区型材惯性矩（ mm4）；I2——2区型材惯性矩（ mm4）；α1——1区形心到隔热型材形心距离（mm）；α2——2区形心到隔热型材形心距离（mm）。

E.0.4 穿条式隔热型材的等效惯性矩I ef计算：I s 1 v（ E.0.4-1）Ief式中： I s——刚性惯性矩计算：1 v22I s I 1 I 2 A1 1A2 2v——作用参数计算：A1a12A2a22vI s——组合参数计算：222（ E.0.4-2）（ E.0.4-3）（ E.0.4-4）73——几何形状参数计算：c1a2 L2（ E.0.4-5）2EI S v 1vL——隔热型材的承载间距，单位为毫米（mm）；α——1区形心与 2 区形心间距，单位为毫米（mm）；E——铝合金的弹性模量，单位为牛顿每平方毫米（N/mm2）；c1——组合弹性值，是在纵向抗剪试验中负荷—位移曲线的弹性变形范围内的纵向剪切力增量△ F 与相对应的两侧铝合金型材出现的相对位移增量△δ和试样长度 l 成积的比值：c1F（ E.0.4-6）l式中：△F ——负荷 --位移曲线上弹性变形范围内的纵向剪切力增量，单位为牛顿（ N）；△δ——负荷--位移曲线上弹性变形范围内的纵向剪切力增量相对应的两侧铝合金型材的位移增量，单位为毫米（ mm）；l ——试样长度，单位为毫米（mm）。

74。

“穿条式”VS“浇注式”隔热铝型材的区别随着人们生活水平的不断提高，对住宅门窗的要求也越来越高，除了安全舒适外，还要求门窗的品质和个性化，要求环保节能。

这样给门窗建材提出了更高的要求，“第二代铝合金门窗建材”的出现使问题得到了解决。

根据"十五"规划和2010年的发展计划，有关部门预测，在本世纪的头10年，我国将建设村镇住宅50亿平方米，建设公共建筑10亿平方米，而10年中的城市住宅建设量为33.5亿平方米。

这样巨大的建筑市场，就需要大量的门窗，若按15%的建筑面积来计算窗面积，按11%的建筑面积来计算门的面积，窗的年平均需求量为2亿平方米，门为1.47亿平方米。

随着建筑市场的发展，有关部门提出了建筑节能50%的目标。

并且2003年10月1日起建设部发布的行业标准《夏热冬暖地区居住建筑节能设计标准》正式实施，该《标准》的出台，意味着今后的住宅从设计时就要考虑到节能问题。

因此，国内门窗生产厂家把发展新型节能门窗作为实现节能的主要途径。

节能门窗主要是通过框体及玻璃这两部分，结构性能的改造，来阻止热损失的三种形式的进行。

其中“第二代铝合金建材”中的断热冷桥型材是环保节能建材精品中的精品。

其有两种形式：“穿条工艺”和“浇注工艺”。

“穿条工艺”是由两个隔热条将铝型材内外两部分连接起来，从而阻止铝型材内外热量的传导，实现节能的目的。

它是来源于欧洲的技术，在市场上较为常见，据不完全统计数据表明国内采用进口穿条生产设备和国内穿条生产设备的公司有近百家，正常生产的不到总数量的一半。

“浇注工艺”隔热节能技术起源于美国，1937年10月，第一个描述铝合金材料如何被进行隔热处理的专利诞生了。

它的主要思想是将一种类似密封蜡的混合物浇注到门窗用铝材的中间，来进行隔热。

与此同时，有关聚氨酯的专利在德国出现了。

1952年，另一个专利被公开发布。

该专利的发明者的想法是用粘结或机械力压紧的方法将某种未成型的高分子绝热聚合物固定在铝合金型材专用的断热槽中。

“穿条式”VS“浇注式”隔热铝型材的区别资讯来源：中国幕墙网发布日期：2008-4-7 点击次数：热门关键词：铝合金铝合金型材铝板铝材铝锭氧化铝随着人们生活水平的不断提高，对住宅门窗的要求也越来越高，除了安全舒适外，还要求门窗的品质和个性化，要求环保节能。

这样给门窗建材提出了更高的要求，“第二代铝合金门窗建材”的出现使问题得到了解决。

根据"十五"规划和2010年的发展计划，有关部门预测，在本世纪的头10年，我国将建设村镇住宅50亿平方米，建设公共建筑10亿平方米，而10年中的城市住宅建设量为33.5亿平方米。

这样巨大的建筑市场，就需要大量的门窗，若按15%的建筑面积来计算窗面积，按11%的建筑面积来计算门的面积，窗的年平均需求量为2亿平方米，门为1.47亿平方米。

随着建筑市场的发展，有关部门提出了建筑节能50%的目标。

并且2003年10月1日起建设部发布的行业标准《夏热冬暖地区居住建筑节能设计标准》正式实施，该《标准》的出台，意味着今后的住宅从设计时就要考虑到节能问题。

因此，国内门窗生产厂家把发展新型节能门窗作为实现节能的主要途径。

节能门窗主要是通过框体及玻璃这两部分，结构性能的改造，来阻止热损失的三种形式的进行。

其中“第二代铝合金建材”中的断热冷桥型材是环保节能建材精品中的精品。

其有两种形式：“穿条工艺”和“浇注工艺”“穿条工艺”是由两个隔热条将铝型材内外两部分连接起来，从而阻止铝型材内外热量的传导，实现节能的目的。

它是来源于欧洲的技术，在市场上较为常见，据不完全统计数据表明国内采用进口穿条生产设备和国内穿条生产设备的公司有近百家，正常生产的不到总数量的一半。

“浇注工艺” 隔热节能技术起源于美国，1937年10月，第一个描述铝合金材料如何被进行隔热处理的专利诞生了。

它的主要思想是将一种类似密封蜡的混合物浇注到门窗用铝材的中间，来进行隔热。

与此同时，有关聚氨酯的专利在德国出现了。

1 总则为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。

本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。

铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。

2 术语和符号主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。

辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。

主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。

型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。

遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。

干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。

湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。

符号结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料铝合金型材铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。

穿条式隔热型生产工艺规程
生产工艺流程：
附注:“
一、型材（半成品）的准备：
加工前必须准备好需要进行加工的型材及图纸和胶条，按生产计划单和图纸的要求进行核对，确定无误后才能进行加工生产。

二、检验：
该工序检验主要是检验半成品的外观质量，如有没有挂伤、弯曲、扭曲等现象，防止不合格半成品进入穿条工序。

三、核对图纸：
主要核对所准备的半成品和图纸是否符合，需进行组合的两种半成品方向是否正确，确保穿条组合工序的正确进行。

四、开齿：
开齿的目的是为了使隔热要能够垂直的就位于铝型材的槽口内，并且在压合时胶条和铝型材能很好地结合一起，在开齿工序中应注意开齿的深度，才能很好地保证成品的各项性能指标达到标准要求，最佳开齿效果为齿顶宽度为0.1～0.5mm，并且两边峰谷相对，有利于穿条的顺利进行和确保压合后的剪切力。

五、穿条：
穿条是将隔热胶条穿入需要进行组合的两边型材的槽口内，使两边形成一个整体，胶条起到隔热隔音及连接作用。

六、压合：
压合是将胶条连接组合好的铝型材通过压合机，使铝型材和胶条更好地组合在一起，并且达到要求的剪切力，在压合过程中，压合力的大小可通过调节，在显示器上读数，为了保证压合后达到要求的剪切力，在压合时显示器上的压合力必须大于250Kg。

七、检验：
当压合一根型材后，必须立即取样进行检测，当纵向剪切力特征值达到要求大于等于24N/mm后方可再进行压合，否则须重新进行调整直至检测合格后再进行压合。

八、贴膜、包装入库；
经检验合格后的成品，须按要求进行贴膜、包装保护，并由计量员计量后入库。

在中国市场上的隔热型材存在着两⼤类：穿条式隔热型材和注胶式隔热型材，也就是GB5237.6《铝合⾦建筑型材第六部分：隔热型材》⾥⾯所说的A、B两类。

穿条式隔热型材的通过开齿、穿条、滚压等三道⼯序后，将隔热条穿⼊铝合⾦型材的隔热条槽⼝内，并使之被铝合⾦型材牢固咬合的复合⽅式，隔热条的材质是聚酰胺66加25%的玻璃纤维（即PA66GF25）。

⽽浇注式隔热型材是把液态隔热材料注⼊铝合⾦型材浇注槽内固化后，切除与铝合⾦型材浇注槽开⼝对应的⾦属桥，靠液态隔热材料固化后与铝型材的粘接⼒连接内外腔铝型材，其隔热材料的材质是聚氨酯（即PU），⼀般是分A、B组份，经机器混合后注⼊槽⼝内，有点类似⼤家常⽤的双组分结构胶的做法。

⽬前我们的隔热型材市场正处于成长阶段，⼤家对这个新⽣的产物还在逐步的认识、理解。

所以我就将这些年我对这两类隔热型材的认识写出来与⼤家分享。

1、材料的热导率材料的热导率λ是决定材料传热量的⼀个重要参数。

2、材料的热传导在热传导的性能⽅⾯，穿条式的隔热型材要好于注胶的3、隔热系统的连续性所谓隔热系统的连续性就是通过合理设计⽤玻璃、隔热型材的隔热材料和主密封胶条等把隔热型材的内、外完全给界定开，使得外腔与内腔在热流⽅⾯不再直接相互影响，从⽽降低通过型材的热流量。

对于穿条式隔热型材，可以通过隔热条的截⾯形状设计来达到这⽅⾯的要求，但是对于|来源|考试|⼤|⼀级建造师|注胶式隔热型材，因其⽣产的特点决定了其不可能满⾜这⽅⾯的要求。

4、铝型材⽤料5、双⾊系统双⾊系统就是隔热型材的内外腔型材采⽤不同的颜⾊，作成门窗后，其外侧能够与外装饰⾯相协调，⽽内侧⼜能够与室内装饰协调，从⽽丰富了隔热门窗的多样性，满⾜客户的个性需求。

对于穿条式隔热型材，这点做起来⾮常简单。

因为其内外腔型材是分别挤压、分别表⾯处理，然后再经过复合⼯艺做成隔热型材。

但是对于注胶式隔热型材，因为其⽣产⼯艺的限制，使得其很实现双⾊系统。

即使按照⼀些材料供应商提出来的解决⽅案，⽣产的困难程度也是⾮常的⼤的。

工程施工建筑用隔热铝合金型材穿条式1JG/T 175-2005建筑用隔热铝合金型材穿条式1.范围本标准规定了隔热铝合金型材的定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于以穿条滚压方式加工的建筑隔热铝合金型材（简称隔热型材）。

适用于制作建筑门窗、幕墙等。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存GB 5237 铝合金建筑型材JG/T 174建筑用硬质塑料隔热条3.术语和定义、符号3.1 术语和定义下列术语和定义适用于本标准。

3.1.1穿条式隔热铝合金型材lnsulating aluminum alloy profile with thermal barrier strip由建筑铝合金型材和建筑用硬质塑料隔热条（简称隔热条）通过滚齿、穿条、滚压等工序进行结构连接而形成有隔热功能的复合型材。

23.1.2组合弹性值（c）assembly elasticity constant表征建筑铝合金型材和建筑用硬质塑料隔热条结合后的弹性特性值。

3.1.3 有效惯性矩（I ef）effective moment of inertia表征隔热铝合金型材的惯性矩。

3.1.4 横向抗拉强度transverse tensile strength在隔热型材横截面方向施加在铝合金型材上的单位长度的横向拉力。

3.1.5 抗剪强度shear strength在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。

3.2符号符号见表1规定。

表1 符号4 分类与标记3JG/T 175-2005 44.1 分类分类见表2规定。

表2 型材分类与代号4.2 标记 4.2.1 标记方法由隔热型材分类（门窗、幕墙）、铝合金型材牌号及供应状态、隔热条成份等组成。

JG/T 175-2005 建筑用隔热铝合金型材穿条式1.范围本标准规定了隔热铝合金型材的定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于以穿条滚压方式加工的建筑隔热铝合金型材（简称隔热型材）。

适用于制作建筑门窗、幕墙等。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3199 铝及铝合金加工产品包装、标志、运输、贮存GB 5237 铝合金建筑型材JG/T 174建筑用硬质塑料隔热条3.术语和定义、符号3.1 术语和定义下列术语和定义适用于本标准。

3.1.1穿条式隔热铝合金型材 lnsulating aluminum alloy profile with thermal barrier strip由建筑铝合金型材和建筑用硬质塑料隔热条（简称隔热条）通过滚齿、穿条、滚压等工序进行结构连接而形成有隔热功能的复合型材。

3.1.2组合弹性值（c） assembly elasticity constant表征建筑铝合金型材和建筑用硬质塑料隔热条结合后的弹性特性值。

3.1.3 有效惯性矩（I ef） effective moment of inertia表征隔热铝合金型材的惯性矩。

3.1.4 横向抗拉强度 transverse tensile strength在隔热型材横截面方向施加在铝合金型材上的单位长度的横向拉力。

3.1.5 抗剪强度 shear strength在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。

3.2符号1JG/T 175-20052符号见表1规定。

表1 符 号4 分类与标记 4.1 分类分类见表2规定。

表2 型材分类与代号4.2 标记4.2.1 标记方法由隔热型材分类（门窗、幕墙）、铝合金型材牌号及供应状态、隔热条成份等组成。
