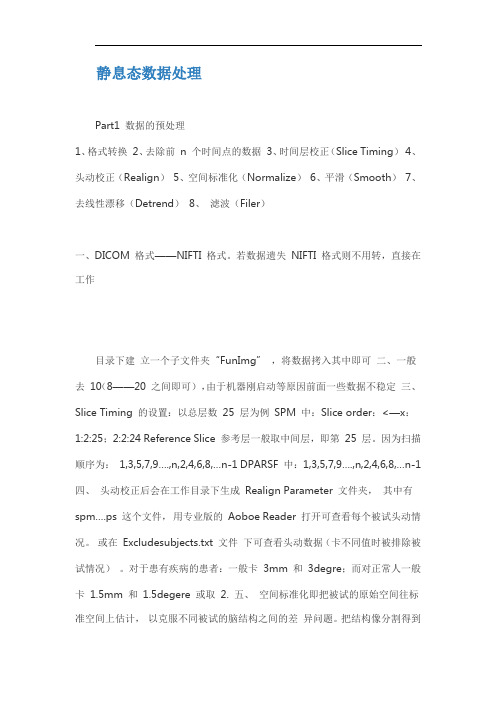

静息态数据处理Part1 数据的预处理1、格式转换2、去除前n 个时间点的数据3、时间层校正（Slice Timing）4、头动校正（Realign）5、空间标准化（Normalize）6、平滑（Smooth）7、去线性漂移（Detrend）8、滤波（Filer）一、DICOM 格式——NIFTI 格式。
若数据遗失NIFTI 格式则不用转，直接在工作目录下建立一个子文件夹“FunImg” ，将数据拷入其中即可二、一般去10（8——20 之间即可），由于机器刚启动等原因前面一些数据不稳定三、Slice Timing 的设置：以总层数25 层为例SPM 中：Slice order：<—x：1:2:25；2:2:24 Reference Slice 参考层一般取中间层，即第25 层。
因为扫描顺序为：1,3,5,7,9….,n,2,4,6,8,…n-1 DPARSF 中：1,3,5,7,9….,n,2,4,6,8,…n-1 四、头动校正后会在工作目录下生成Realign Parameter 文件夹，其中有spm….ps 这个文件，用专业版的Aoboe Reader 打开可查看每个被试头动情况。
或在Excludesubjects.txt 文件下可查看头动数据（卡不同值时被排除被试情况）。
对于患有疾病的患者：一般卡3mm 和3degre；而对正常人一般卡1.5mm 和1.5degere 或取 2. 五、空间标准化即把被试的原始空间往标准空间上估计，以克服不同被试的脑结构之间的差异问题。
把结构像分割得到的信息来做功能像的空间标准化，有两种方式：a、使用EPI 模板进行空间标准化SPM 中：原始图像Source Image：mean_***.img 头动校正后生成的文件，为某被试各个时间点的平均像；Image to write ：r*.img 所有头动校正后生成的文件；模板图像Template Image：EPI.nii ；Bounding box：-126 -72；90 108 ；-90 90 Voxel sizes：3 3 3。
