【CN210026824U】一种教学设备【专利】

  • 格式：pdf
  • 大小：460.92 KB
  • 文档页数：10

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576069.7(22)申请日 2019.04.25(73)专利权人 广东京兰教育产业文化发展有限公司地址 518000 广东省深圳市宝安区西乡街道新安四路198号宝立方珠宝玉石文化创意园研发大厦A栋L4-03号(72)发明人 袁雪琴　(74)专利代理机构 深圳市道勤知酷知识产权代理事务所(普通合伙) 44439代理人 何兵　饶盛添(51)Int.Cl.B43L 13/00(2006.01)B43L 7/00(2006.01)B43L 9/00(2006.01)B43L 21/00(2006.01)G09B 17/02(2006.01)

(54)实用新型名称一种教学设备(57)摘要本实用新型公开了一种教学设备，包括固定板和移动板，所述固定板与移动板的一侧设置有刻度，所述固定板与移动板的一端通过平面轴承相连，所述固定板与移动板一端开设有安装孔，所述安装孔内安装有传动柱，所述传动柱的底端固定安装有限位板，所述传动柱上安装有弹簧，所述弹簧位于安装孔内，所述传动柱的顶端安装有旋转把手，所述旋转把手的两端底部固定安装有调节柱，所述移动板上关于安装孔对称设置有转动孔和角度调节孔，所述转动孔和角度调节孔间歇分布且呈圆形阵列分布，所述转动孔为盲孔，所述角度调节孔为通孔，所述转动孔与角度调节孔之间设置有弧形槽。本实用新型，将直尺、角尺和圆规功能结合在一起，

提高绘图的效率。

权利要求书1页 说明书3页 附图5页CN 210026824 U2020.02.07

CN 210026824

U1.一种教学设备，包括固定板(2)和移动板(6)，其特征在于：所述固定板(2)与移动板(6)的一侧设置有刻度，所述固定板(2)与移动板(6)的一端通过平面轴承相连，所述固定板(2)与移动板(6)一端开设有安装孔(10)，所述安装孔(10)内安装有传动柱(17)，所述传动柱(17)的底端固定安装有限位板(15)，所述传动柱(17)上安装有弹簧(16)，所述弹簧(16)位于安装孔(10)内，所述传动柱(17)的顶端安装有旋转把手(5)，所述旋转把手(5)的两端底部固定安装有调节柱(18)，所述移动板(6)上关于安装孔(10)对称设置有转动孔(4)和角度调节孔(9)，所述转动孔(4)和角度调节孔(9)间歇分布且呈圆形阵列分布，所述转动孔(4)为盲孔，所述角度调节孔(9)为通孔，所述转动孔(4)与角度调节孔(9)之间设置有弧形槽(11)，所述弧形槽(11)的深度与转动孔(4)的深度相同，所述固定板(2)的顶端一侧开设有缺口(1)，所述固定板(2)的底端开设有角度调节孔(9)，所述角度调节孔(9)共设有六个且关于固定板(2)上的安装孔(10)呈环形阵列分布。2.根据权利要求1所述的一种教学设备，其特征在于，所述固定板(2)的中心处开设有固定孔(3)，固定孔(3)为通孔。3.根据权利要求1或2所述的一种教学设备，其特征在于，所述移动板(6)的中心处内部安装有固定柱(19)，固定柱(19)上安装有弹簧(16)，固定柱(19)底部固定安装有限位板(15)，固定柱(19)的底端插入固定孔(3)内，固定柱(19)的顶端安装有固定把手(7)。4.根据权利要求1所述的一种教学设备，其特征在于，所述移动板(6)的一端开设有插孔(8)，所述移动板(6)上关于插孔(8)环形开设有伸缩槽(12)，伸缩槽(12)共设有四个，伸缩槽(12)内安装有夹持块(14)，夹持块(14)的内侧安装有弹簧(16)，夹持块(14)通过弹簧(16)安装在伸缩槽(12)内。5.根据权利要求4所述的一种教学设备，其特征在于，所述伸缩槽(12)的两侧开设有限位槽(13)，所述夹持块(14)的两侧安装有限位板(15)，限位板(15)延伸至限位槽(13)内。6.根据权利要求1所述的一种教学设备，其特征在于，所述固定板(2)的背面开设有梯形槽(23)，梯形槽(23)的两侧设置有凹陷(24)，梯形槽(23)内安装有梯形板(22)，梯形板(22)的两侧设置有凸起(21)，凸起(21)与凹陷(24)相匹配，梯形板(22)上安装有擦板(20)。7.根据权利要求1所述的一种教学设备，其特征在于，所述移动板(6)的一端开设有激光孔(25)，所述移动板(6)一端内部安装有激光灯(26)，激光灯(26)照射方向穿过激光孔

(25)。权　利　要　求　书1/1页

2CN 210026824 U

合集下载

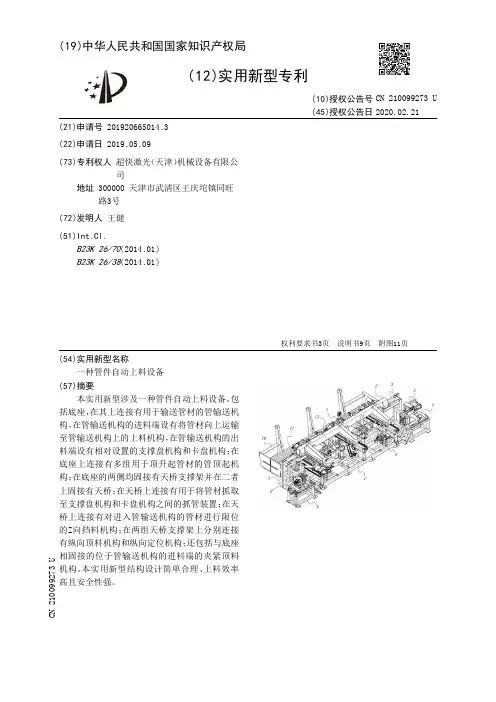

【CN210099273U】一种管件自动上料设备【专利】

【CN210099273U】一种管件自动上料设备【专利】

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920665014.3

(22)申请日 2019.05.09

(73)专利权人 超快激光（天津）机械设备有限公司地址 300000 天津市武清区王庆坨镇同旺路3号

(72)发明人 王健　

(51)Int.Cl.B23K 26/70(2014.01)B23K 26/38(2014.01)

(54)实用新型名称一种管件自动上料设备(57)摘要本实用新型涉及一种管件自动上料设备。包括底座，在其上连接有用于输送管材的管输送机构，在管输送机构的进料端设有将管材向上运输至管输送机构上的上料机构，在管输送机构的出料端设有相对设置的支撑盘机构和卡盘机构；在底座上连接有多组用于顶升起管材的管顶起机构；在底座的两侧均固接有天桥支撑架并在二者上固接有天桥；在天桥上连接有用于将管材抓取至支撑盘机构和卡盘机构之间的抓管装置；在天桥上连接有对进入管输送机构的管材进行限位的Z向挡料机构；在两组天桥支撑架上分别连接有纵向顶料机构和纵向定位机构；还包括与底座相固接的位于管输送机构的进料端的夹紧顶料机构。本实用新型结构设计简单合理、上料效率

高且安全性强。

权利要求书3页 说明书9页 附图11页CN 210099273 U2020.02.21

CN 210099273

U1.一种管件自动上料设备，其特征是：包括底座(7)，在底座(7)上连接有用于输送管材

(14)的管输送机构(11)，在管输送机构(11)的进料端设有将管材(14)向上运输至管输送机

构(11)上的上料机构(10)，在管输送机构(11)的出料端设有相对设置的用于夹持管材(14)

的支撑盘机构(5)和卡盘机构(8)；在底座(7)上连接有多组位于管输送机构(11)的输出端

的用于顶升起管材(14)的管顶起机构(6)；在底座(7)的两侧均固接有天桥支撑架(3)并在

天桥支撑架(3)上固接有横跨管输送机构(11)的天桥(2)；在天桥(2)上连接有用于将管顶

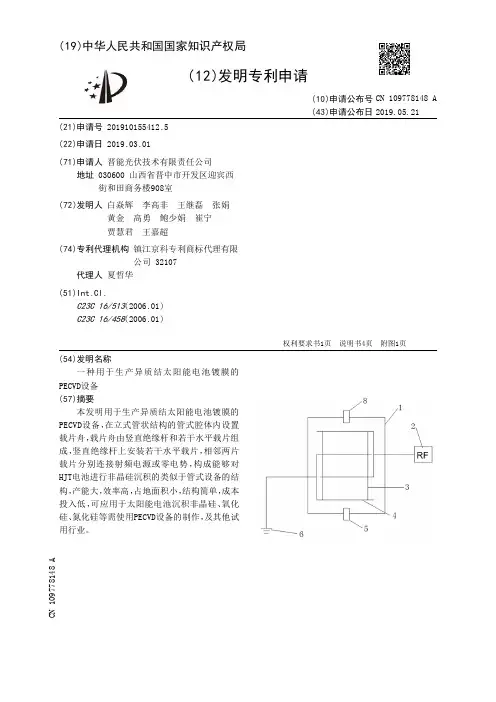

【CN109778148A】一种用于生产异质结太阳能电池镀膜的PECVD设备【专利】

【CN109778148A】一种用于生产异质结太阳能电池镀膜的PECVD设备【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910155412.5(22)申请日 2019.03.01(71)申请人 晋能光伏技术有限责任公司地址 030600 山西省晋中市开发区迎宾西街和田商务楼908室(72)发明人 白焱辉　李高非　王继磊　张娟　黄金　高勇　鲍少娟　崔宁　贾慧君　王嘉超　(74)专利代理机构 镇江京科专利商标代理有限公司 32107代理人 夏哲华(51)Int.Cl.C23C 16/513(2006.01)C23C 16/458(2006.01) (54)发明名称一种用于生产异质结太阳能电池镀膜的PECVD设备(57)摘要本发明用于生产异质结太阳能电池镀膜的PECVD设备，在立式管状结构的管式腔体内设置载片舟，载片舟由竖直绝缘杆和若干水平载片组成，竖直绝缘杆上安装若干水平载片，相邻两片载片分别连接射频电源或零电势，构成能够对HJT电池进行非晶硅沉积的类似于管式设备的结构，产能大，效率高，占地面积小，结构简单，成本投入低，可应用于太阳能电池沉积非晶硅、氧化硅、氮化硅等需使用PECVD设备的制作，及其他试

用行业。

权利要求书1页 说明书4页 附图1页CN 109778148 A2019.05.21

CN 109778148

A1.一种用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：包括有立式管状结构的管式腔体，管式腔体上方设置有进气口，下方设置有出气口，管式腔体内设置有载片舟，载片舟包括有竖直绝缘杆，竖直绝缘杆上间隔设置有若干水平载片，相邻两片水平载片分别连接至射频电源或零电势，能够在通电、通气条件下形成等离子化学气相沉积。2.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述竖直绝缘杆的前后或左右方向上设置有多叠水平载片。3.根据权利要求2所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述竖直绝缘杆上多叠水平载片中每一叠水平载片的相邻两片水平载片分别连接至射频电源或零电势，竖直绝缘杆两侧相邻的两叠水平载片中处于相应水平位置上的水平载片横向连接导电，同时连接至零电势或射频电源；竖直绝缘杆上的每片水平载片与纵向位置上的相邻水平载片通过绝缘杆绝缘分隔。4.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述竖直绝缘杆为分段式组合结构或者一体式整体结构；所述水平载片上设置有能够对硅片限位的凹槽或卡点。5.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述水平载片材料为铝或石墨导电材料。6.根据权利要求2所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述多叠水平载片固定连接在竖直绝缘杆上，并能够随竖直绝缘杆移动至管式腔体内部或外部。7.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述管式腔体设置有加热装置，还连接有抽真空装置。8.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述射频电源频率为40kHz-13.56 Mhz，并连接相应匹配器。9.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所述竖直绝缘杆上载片数量能够进行增减调整。10.根据权利要求1所述用于生产异质结太阳能电池镀膜的PECVD设备，其特征在于：所

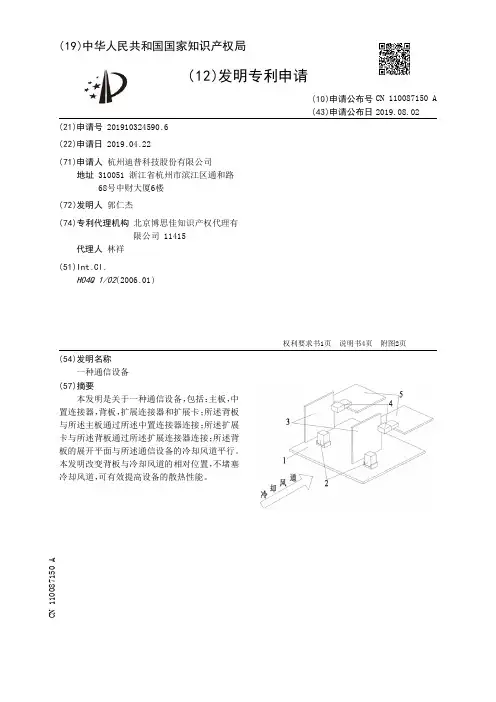

【CN110087150A】一种通信设备【专利】

【CN110087150A】一种通信设备【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910324590.6(22)申请日 2019.04.22(71)申请人 杭州迪普科技股份有限公司地址 310051 浙江省杭州市滨江区通和路68号中财大厦6楼(72)发明人 郭仁杰　(74)专利代理机构 北京博思佳知识产权代理有限公司 11415代理人 林祥(51)Int.Cl.H04Q 1/02(2006.01)

(54)发明名称一种通信设备(57)摘要本发明是关于一种通信设备，包括：主板，中置连接器，背板，扩展连接器和扩展卡；所述背板与所述主板通过所述中置连接器连接；所述扩展卡与所述背板通过所述扩展连接器连接；所述背板的展开平面与所述通信设备的冷却风道平行。本发明改变背板与冷却风道的相对位置，不堵塞冷却风道，

可有效提高设备的散热性能。

权利要求书1页 说明书4页 附图2页CN 110087150 A2019.08.02

CN 110087150

A1.一种通信设备，包括：主板，中置连接器，背板，扩展连接器和扩展卡；所述背板与所述主板通过所述中置连接器连接；所述扩展卡与所述背板通过所述扩展连接器连接；其特征在于，所述背板的展开平面与所述通信设备的冷却风道平行。2.根据权利要求1所述的设备，其特征在于，所述背板与所述主板通过所述中置连接器连接，包括：所述背板与所述主板通过所述中置连接器垂直连接。3.根据权利要求2所述的设备，其特征在于，所述扩展卡与所述背板通过所述扩展连接器垂直连接，在连接后所述扩展卡与所述主板平行。4.根据权利要求2所述的设备，其特征在于，所述扩展卡与所述背板通过所述扩展连接器平行连接，在连接后所述扩展卡与所述主板垂直。5.根据权利要求2所述的设备，其特征在于，所述主板与所述背板之间加装用于固定所述背板的部件；所述部件的一端加装在所述背板上与中置连接侧相反的一侧，所述部件的另一端加装在所述主板上，所述中置连接侧是所述背板与所述中置连接器连接的一侧。6.根据权利要求1所述的设备，其特征在于，所述背板与所述主板通过所述中置连接器连接，包括：所述背板与所述主板通过所述中置连接器平行连接；所述扩展卡与所述背板通过所述扩展连接器连接，包括：所述扩展卡与所述背板通过所述扩展连接器平行连接，在连接后所述扩展卡与所述主板平行。7.根据权利要求6所述设备，其特征在于，所述背板与所述中置连接器之间设置有支撑托盘，所述支撑托盘与所述主板平行；所述支撑托盘上开有通孔，供所述中置连接器与所述背板连接使用。8.根据权利要求7所述设备，其特征在于，所述支撑托盘与所述主板之间通过螺柱连接。9.根据权利要求7所述的设备，其特征在于，所述支撑托盘上开有凹槽，用于固定所述背板。10.根据权利要求7所述的设备，其特征在于，所述支撑托盘上开有滑道，供所述扩展卡

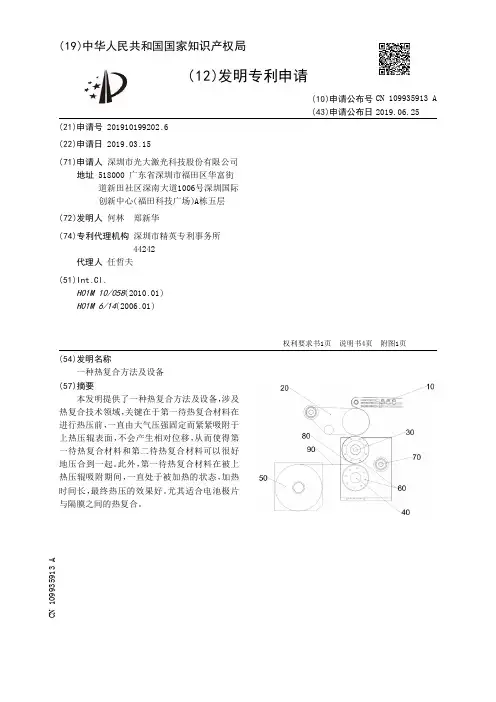

【CN109935913A】一种热复合方法及设备【专利】

【CN109935913A】一种热复合方法及设备【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910199202.6(22)申请日 2019.03.15(71)申请人 深圳市光大激光科技股份有限公司地址 518000 广东省深圳市福田区华富街道新田社区深南大道1006号深圳国际创新中心(福田科技广场)A栋五层(72)发明人 何林　郑新华　(74)专利代理机构 深圳市精英专利事务所 44242代理人 任哲夫(51)Int.Cl.H01M 10/058(2010.01)H01M 6/14(2006.01)

(54)发明名称一种热复合方法及设备(57)摘要本发明提供了一种热复合方法及设备，涉及热复合技术领域，关键在于第一待热复合材料在进行热压前，一直由大气压强固定而紧紧吸附于上热压辊表面，不会产生相对位移，从而使得第一待热复合材料和第二待热复合材料可以很好地压合到一起。此外，第一待热复合材料在被上热压辊吸附期间，一直处于被加热的状态，加热时间长，最终热压的效果好。尤其适合电池极片

与隔膜之间的热复合。

权利要求书1页 说明书4页 附图1页CN 109935913 A2019.06.25
