光电倍增管综述完整版

光电信息转换器件 光电信息转换器件的主要特性和参数如下 ： 1.光电特性 光电信息转换器件受光照时所产生的电流称光电流。 光电流与入射于光电信息转换器件上光通量的对应关系， 称为光电信息转换器件的光电特性。 2．光谱特性 对相同的入射光功率，光电流 I 与入射光波长λ 的关系 I F ( ) 称为光电信息转换器件的光谱特性。 3．伏安特性 光电流 I 与光电信息转换器件两端电压U的关系 称为伏安特性。 4．频率特性
常用的光电阴极材料应
• 优质的光电阴极材料具有三个条件：一 是对光的吸收系数大，二是光电子在体 内传输过程中能量损失小，三是光电逸 同功或者光电发射阈值低。金属材料与 半导体材料相比，半导体材料占有明显 优势。所以现在实用的许多光电阴极材 料都是属半导体材料。光电阴极材料及 其编号为银氧铯，锑铯，铋银氧铯，钠 钾铯锑
2 0
金属的光电发射
• 金属中存在着大量的自由电子，但在通 常条件下并不能从金属表面挣脱出来， 这是由于金属表面有一层偶电层的缘故， 偶电层阻止电子向外逸出。当光照金属 时，若光子的能量足够大，将产生光电 发射效应，
光电发射过程
• 首先金属吸收光子能量使体内电子能量增大， 即电子被激发到高能态，然后被激发的电子向 表面运动，在向上运动的过程中会因碰撞而损 失一部分能量，最后到达表面的电子克服表面 偶电层的势垒逸出金属面。可见，电子欲飞出 金属表面必须克服静电引力和表面偶电层的势 垒作用。金属中电子逸出表面必须获得的最小 能量称为金属的逸出功，其大小为Φ=Eo- EF ， Eo是真空电子能级，它是体外自由电荷的最小 能量，即真空中一个自由电子静止时的能量； EF是金属的费米能级。入射光子的能量hV必 须大于金属的逸出功才能产生光电发射效应。 产生光电发射所需的最小能量所对应的光波长 hc 称为光电发射阈值波长入λth，则有

附录二光电倍增管K——光阴极；F——聚焦极；D1～D10——打拿极；A——阳极。

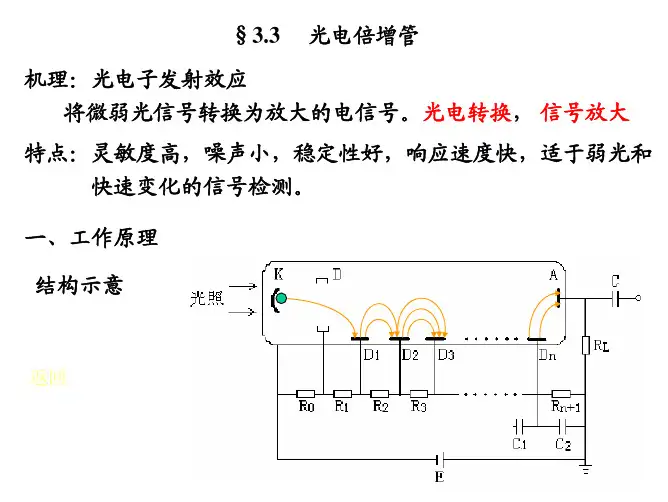

光电倍增管是一种常用的灵敏度很高的光探测器，它由光阴极、电子光学输入系统、倍增系统及阳极组成，并且通过高压电源及一组串联的电阻分压器在阴极──打拿极(又称“倍增极”)──阳极之间建立一个电位分布。

光辐射照射到阴极时，由于光电效应，阴极发射电子，把微弱的光输入转换成光电子；这些光电子受到各电极间电场的加速和聚焦，光电子在电子光学输入系统的电场作用下到达第一倍增极，产生二次电子，由于二次发射系数大于1，电子数得到倍增。

以后，电子再经倍增系统逐级倍增，阳极收集倍增后的电子流并输出光电流信号，在负载电阻上以电压信号的形式输出。

根据打拿极的几何形状和排列方式，光电倍增管分为聚焦型(环状、直线)和非聚焦型(百叶窗式、盒栅式)。

本装置采用百叶窗式光电倍增管，过去采用GDB44F 型，现采用GDB43型。

其优点为脉冲幅度分辨率较好，适用闪烁能谱测量。

它的主要指标应该包括以下几方面：光电转换特性、电子倍增特性、噪声或暗电流、时间特性等；在此主要介绍光电转换特性和电子倍增特性。

1. 光电转换特性——光阴极的光谱响应和灵敏度光阴极是接收光子并放出光电子的电极，一般是在真空中把阴极材料蒸发在光学窗的内表面上，形成半透明的端窗阴极；光阴极材料的品种有数十种，但最常用的只是五、六种，如锑铯化合物等。

一般光电倍增管光阴极前的光学窗有两种：硼玻璃窗或石英窗，前者适用于可见光，后者可透过紫外光。

光阴极受到光照射后发射光电子的几率是波长的函数，称为光谱响应。

在长波端的响应极限主要由光阴极材料的性质决定，而短波端的响应主要受入射窗材料对光的吸收所限制。

了解光电倍增管的光谱响应特性有利于正确选择不同管子使之与闪烁体的发射光谱相匹配。

在实际应用中，光电转换特性通常使用另一个宏观定义，即一定通量F 的白光照射阴极所能获得的光电子流（i k ）称为光阴极光照灵敏度：k k i S F= （1） 其中i k 单位为微安；F 为光通量，单位为“流明”(lm)。

光电倍增管简介及使用特性我们做化学发光的仪器检测部分都是用光电倍增管来检测我们化学反应所发出的微弱的光信号，我在这里给大家介绍一下光电倍增管的一些参数，仅供大家参考。

介绍今天我们使用的光电器件中，光电倍增管(PMT)是一种具有极高灵敏度和超快时间响应的光探测器件。

典型的光电倍增管如图1所示，在真空管中，包括光电发射阴极(光阴极)和聚焦电极、电子倍增极和电子收集极(阳极)的器件。

当光照射光阴极，光阴极向真空中激发出光电子。

这些光电子按聚焦极电场进入倍增系统，通过进一步的二次发射得到倍增放大。

放大后的电子被阳极收集作为信号输出。

因为采用了二次发射倍增系统，光电倍增管在可以探测到紫外、可见和近红外区的辐射能量的光电探测器件中具有极高的灵敏度和极低的噪声。

光电倍增管还有快速响应、低本底、大面积阴极等特点。

下面将讲解光电倍增管结构的主要特点和基本使用特性。

结构一般，端窗型(Head-on)和侧窗型(Side-on)结构的光电倍增管都有一个光阴极。

侧窗型的光电倍增管，从玻璃壳的侧面接收入射光，而端窗型光电倍增管是从玻璃壳的顶部接收入射光。

通常情况下，侧窗型光电倍增管价格较便宜，并在分光光度计和通常的光度测定方面有广泛的使用。

大部分的侧窗型光电倍增管使用了不透明光阴极(反射式光阴极)和环形聚焦型电子倍增极结构，这使其在较低的工作电压下具有较高的灵敏度。

端窗型(也称作顶窗型)光电倍增管在其入射窗的内表面上沉积了半透明光阴极(透过式光阴极)，使其具有优于侧窗型的均匀性。

端窗型光电倍增管的特点还包括它拥有从几十平方毫米到几百平方厘米的光阴极。

端窗型光电倍增管中还有针对高能物理实验用的，可以广角度捕集入射光的大尺寸半球形光窗的光电倍增管。

电子倍增系统光电倍增管的优异的灵敏度(高电流放大和高信噪比)得益于基于多个排列的二次电子发射系统的使用，它使电子低噪声的条件下得到倍增。

电子倍增系统包括从8至19极的被叫做打拿极或倍增极的电极。

光电倍增管的工作原理
光电倍增管（Photomultiplier Tube，简称PMT）是一种能将光信号转化为电流信号，并放大多倍的光电转化器件。

它是由阴极、多个正极（倍增极）和阳极组成的真空管。

光电倍增管的工作原理如下：当光子照射到光电倍增管的阴极上时，光子会激发阴极上的物质产生光电子。

这些光电子会被阴极电场加速，然后轰击到第一个正极（第一倍增极）上。

这个过程被称为一次电子倍增。

当光电子轰击到第一倍增极上时，会产生大量的次级电子。

这些次级电子又被第一倍增极的电场加速，并轰击到第二倍增极上，进一步产生更多的次级电子。

这个过程会一直持续下去，直到最后一个倍增极。

最后，产生的次级电子会进一步轰击到阳极上，形成较大的电流信号。

整个过程中，由于倍增极之间设置了高电压，次级电子数目呈指数增长，从而实现了光信号的倍增。

光电倍增管的工作原理中，重要的一点是保持倍增极之间的电压差。

这样做可以确保电子在倍增过程中保持足够的能量，并防止电子与倍增极碰撞后失去能量。

此外，光电倍增管中的阴极还需要具有很高的光电子发射效率，以提高光电子的产生量。

总之，光电倍增管的工作原理是通过经过多次倍增过程，将光信号转化为较大的电流信号。

这样可以增强光信号的弱小程度，
提高光电转换效率，广泛应用于光电器件、光谱分析、光子学等领域。

CT、MRI等设备中的探测器。
案例二：光电倍增管在环境监测领域的应用
总结词
光电倍增管在环境监测领域中发挥着重要作用，能够实现高精度、高灵敏度的气体和水质监测，为环境保护提供 科学依据。
详细ቤተ መጻሕፍቲ ባይዱ述
光电倍增管在环境监测中主要用于气体和水的分析。对于气体监测，光电倍增管可以检测空气中的有害气体和温 室气体，如二氧化碳、甲烷等。对于水质监测，光电倍增管可以检测水中的重金属离子、有机污染物等有害物质 ，为水处理和水质管理提供依据。此外，光电倍增管还可用于气象观测和遥感监测等领域。
高增益与低噪声
通过改进倍增级结构和材料，提高光电倍增管的 增益和降低噪声，从而提高探测器的信噪比和灵 敏度。
多通道并行处理
采用多通道并行处理技术，实现多个光电倍增管 同时工作，提高探测器的响应速度和测量精度。
光电倍增管的市场展望
不断增长的市场需求
随着科学技术的进步和应用领域的拓 展，光电倍增管的市场需求将持续增 长，尤其在医疗、环保、安全等领域 的应用前景广阔。
污染物等。
02 光电倍增管的结构与特性
光电倍增管的结构
光电阴极
将光信号转换为电子的过程发生在此区域，通常 使用材料如硫化锑或硒化铊。
倍增极
一系列的电子倍增器，用于放大由光电阴极产生 的电子。
阳极
收集倍增后的电子并产生最终的电流或电压输出 。
光电倍增管的特性
01
02
03
高灵敏度
能够检测到微弱的入射光 信号，通常在亚纳瓦级别 。
05 光电倍增管的典型案例分析
案例一：光电倍增管在医疗仪器中的应用
总结词
光电倍增管在医疗仪器中具有广泛的应用， 能够提高医疗设备的检测精度和灵敏度，为 医疗诊断和治疗提供有力支持。

锑(Sb)和 铯(Cs)构 成。
打拿极对 电流的放 大是无噪 音的
100V
所以光电倍增管具有很高的内部增益G，增益的定义为： G = AVn 式中A 为常数；V 为倍增管的高压（伏特）；n为倍增管 倍增极的数目。由此式可以看出倍增管的高压电源稳定性 是十分重要的。
光电倍增管可以有两种信号读出方式： 一种是脉冲计数，即光子计数读出方式； 另一种是平滑掉信号脉冲，只记录平均光电 流，称直流放大方式。 光子脉冲数与平均光电流均和入射的光辐射强 度成正比。利用光电倍增管做成的光电光度计， 可对天体进行光电测光观测。
1911年，光电管的发明，使天文测量的精度大大提 高；当时安在一个40cm望远镜上，极限星等是7等； 20世纪30年代，光电倍增管的发明，对天文学来讲 是一个重大的发展，二战后，在里克天文台90cm折 射望远镜上安装的光电倍增管，可测到11等星。

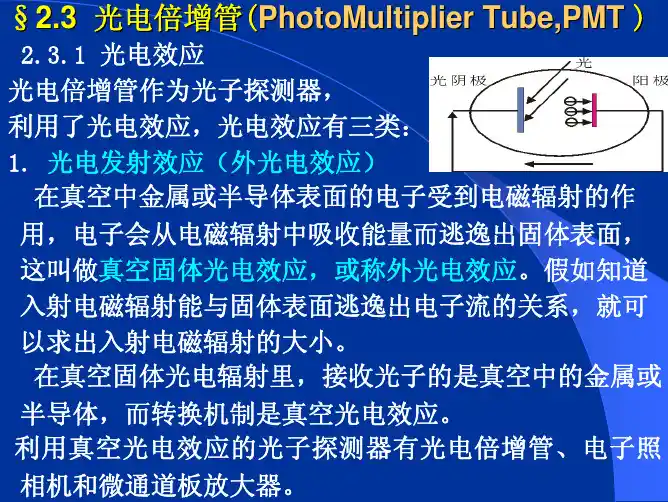

2.3.2 光电倍增管的工作原理和结构 光电倍增管是利用外光电效应探测辐射的。金属或半导 体内部的电子吸收辐射后获得动能，克服物体的边界位 垒飞出表面。电子飞出表面所必须作的功，叫脱出功 W，它等于位垒能φ0。即： 2
mv = hν − ϕ 2
m:电子质量；v:电子速度；ν：吸收的光子频率；显然， 光电子刚好能克服位垒达到表面产生光电效应与ν有关， 临界频率(波长)为： hc ϕ
ν0 =
0
h
λ0 =
ϕ0
超过这一波长(红端临界波长)就没有光电子反射出来。
光电倍增管由三种电极构成：涂有光电发射材料的光阴极和 一系列倍增电极(打拿极)以及最终收集电子的阳极。光阴极 接受光照射后出射光电子，倍增电极上涂有二次电子发射材 料，当它接受到一个光电子轰击时，能产生多个二次电子， 由于有多个倍增极，而每个倍增电极之间施加一定电位差， 用以加速二次电子，如此逐次增殖，产生越来越多的光电 子，可高达1010个光电子，形成一个脉冲信号而最终到达阳极。 光阴极由

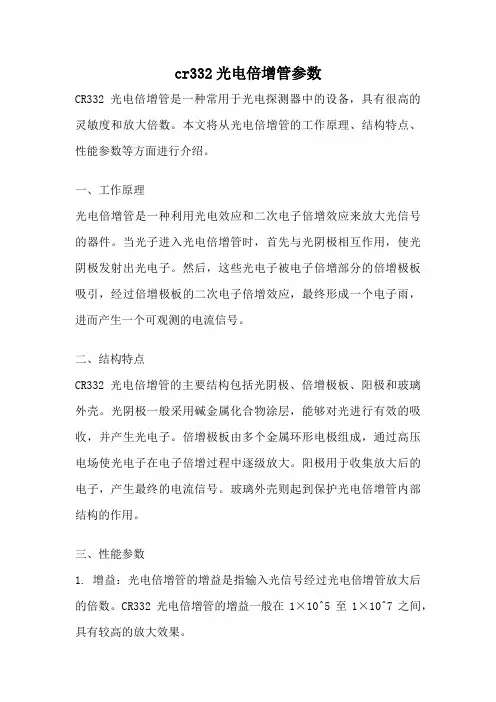

cr332光电倍增管参数CR332光电倍增管是一种常用于光电探测器中的设备，具有很高的灵敏度和放大倍数。

本文将从光电倍增管的工作原理、结构特点、性能参数等方面进行介绍。

一、工作原理光电倍增管是一种利用光电效应和二次电子倍增效应来放大光信号的器件。

当光子进入光电倍增管时，首先与光阴极相互作用，使光阴极发射出光电子。

然后，这些光电子被电子倍增部分的倍增极板吸引，经过倍增极板的二次电子倍增效应，最终形成一个电子雨，进而产生一个可观测的电流信号。

二、结构特点CR332光电倍增管的主要结构包括光阴极、倍增极板、阳极和玻璃外壳。

光阴极一般采用碱金属化合物涂层，能够对光进行有效的吸收，并产生光电子。

倍增极板由多个金属环形电极组成，通过高压电场使光电子在电子倍增过程中逐级放大。

阳极用于收集放大后的电子，产生最终的电流信号。

玻璃外壳则起到保护光电倍增管内部结构的作用。

三、性能参数1. 增益：光电倍增管的增益是指输入光信号经过光电倍增管放大后的倍数。

CR332光电倍增管的增益一般在1×10^5至1×10^7之间，具有较高的放大效果。

2. 噪声等效光电流：噪声等效光电流是指光电倍增管在无光信号输入时产生的等效电流。

CR332光电倍增管的噪声等效光电流一般在10^-11A级别，较低的噪声水平有助于提高光电检测器的信噪比。

3. 品质因数：品质因数是指光电倍增管输出信号的稳定性和一致性。

CR332光电倍增管的品质因数通常在10至20之间，品质因数越高，说明光电倍增管输出信号的稳定性越好。

4. 线性范围：线性范围是指光电倍增管能够线性放大光信号的范围。

CR332光电倍增管的线性范围一般在几个微安到几十毫安之间，具有较宽的线性范围。

5. 时间响应：时间响应是指光电倍增管从光信号输入到输出响应的时间。

CR332光电倍增管的时间响应一般在纳秒级别，具有较快的响应速度。

6. 工作电压：工作电压是指光电倍增管正常工作所需的电压。

光电倍增管工作原理
光电倍增管是一种能够将光信号转化为电信号并进行放大的设备。

它由光电阴极、倍增部件和收集极三部分组成。

光电阴极是光电倍增管的输入端，它由光敏材料制成。

当光线照射在光电阴极上时，光子会激发光敏材料中的电子跃迁到导带中，产生电子空穴对。

这些电子会受到电场的驱动，从而被加速并穿过倍增部件进入收集极。

倍增部件是光电倍增管中最关键的部分，它能够将输入的电子信号进行倍增。

倍增部件通常由若干个倍增级组成，每个倍增级都包含一个阳极、一个倍增螺旋管和一些倍增电极。

当电子进入倍增部件后，它们会受到倍增螺旋管中的强电场的作用，从而被加速并与倍增螺旋管表面相碰撞。

这种碰撞会导致大量的次级电子的发射，从而使电子数量倍增。

次级电子再次被分配到下一个倍增级中，重复上述过程，直到输出的电子数目足够大。

收集极是光电倍增管的输出端，用于收集经过倍增部件倍增后的电子信号。

收集极通常是与光电阴极相连的，它们之间通过电源设立电场，使得电子能够被有效地收集到收集极。

总结一下，光电倍增管工作的原理是：首先，光光子照射在光电阴极上产生电子空穴对；然后，电子经过加速从光电阴极流向倍增部件；最后，在倍增部件中，电子经过倍增级的倍增作用，使得电子数量增大；最终，放大后的电子信号被收集极收
集。

这样，光电倍增管可以实现从光信号到电信号的转化和放大。

19
接地方式： 阴极接地：在正高压下工作。 优点：屏蔽效果好，暗电流小，噪声低。 缺点：电路处于正高压下工作，不利于安全，匹配电缆 连接复杂。 阳极接地：负高压下工作 优点：便于与其它仪器连接 缺点：屏蔽罩不能与阴极靠得很近，至少间隔1～2cm，屏 蔽效果差，体积大。暗电流与噪声较大。
20
∫
∞ 0
Ps ( λ ) d λ
阳极积分电流响应度
R iA = R iK G
10
在测试积分响应度时，用色温为2856K的钨丝白炽灯作为标准光 源。光电倍增管的响应度主要取决于光电阴极材料的性质。 3、暗电流 一般指阳极暗电流，当光电倍增管的各极加上正常的工作电压 时，无光照情况下阳极的输出电流。 影响： 限制了可测直流光通量的最小值 是噪声产生的重要因素
9
（2）阳极的光谱响应度：光电倍增管阳极输出的光电流与标准 光源入射到阴极的辐射功率的比值。
iA (λ ) iK ( λ ) G Ps ( λ ) Ps ( λ )
（3）积分响应度 阴极积分电流响应度
R iK =
∫
∞ 0
P s ( λ ) R iK ( λ ) d λ
i n21 = 2 ei K Δ f δ 1 + 2 ei 1 Δ f
2
第一倍增极的电流
i1 = i K δ 1
13
i n21 = 2 ei K Δ f δ 1 + 2 ei K δ 1 Δ f
2
= 2 ei K Δ f δ 1 (1 + δ 1 )
以此类推，第二倍增极上有
i n2 2 = 2 ei K Δ f δ 1δ 2 (1 + δ 2 + δ 1δ 2 )
二、结构 光电倍增管有多种结构： 从阴极看，光线从端面入射的，叫端窗式； 光线从侧面入射的，叫侧窗式。

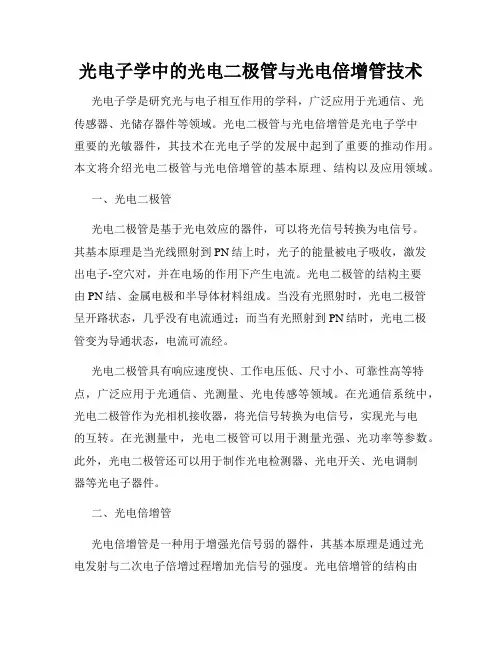

光电子学中的光电二极管与光电倍增管技术光电子学是研究光与电子相互作用的学科，广泛应用于光通信、光传感器、光储存器件等领域。

光电二极管与光电倍增管是光电子学中重要的光敏器件，其技术在光电子学的发展中起到了重要的推动作用。

本文将介绍光电二极管与光电倍增管的基本原理、结构以及应用领域。

一、光电二极管光电二极管是基于光电效应的器件，可以将光信号转换为电信号。

其基本原理是当光线照射到PN结上时，光子的能量被电子吸收，激发出电子-空穴对，并在电场的作用下产生电流。

光电二极管的结构主要由PN结、金属电极和半导体材料组成。

当没有光照射时，光电二极管呈开路状态，几乎没有电流通过；而当有光照射到PN结时，光电二极管变为导通状态，电流可流经。

光电二极管具有响应速度快、工作电压低、尺寸小、可靠性高等特点，广泛应用于光通信、光测量、光电传感等领域。

在光通信系统中，光电二极管作为光相机接收器，将光信号转换为电信号，实现光与电的互转。

在光测量中，光电二极管可以用于测量光强、光功率等参数。

此外，光电二极管还可以用于制作光电检测器、光电开关、光电调制器等光电子器件。

二、光电倍增管光电倍增管是一种用于增强光信号弱的器件，其基本原理是通过光电发射与二次电子倍增过程增加光信号的强度。

光电倍增管的结构由光阴极、倍增结构、收集极等部分组成。

当光子照射到光阴极上时，光电发射效应使光阴极释放出电子，电子经过倍增结构的二次电子倍增过程，电子数目呈指数倍增。

经过倍增过程后的电子被收集极吸引，形成电流信号输出。

光电倍增管具有增益高、噪声低、快速响应等特点，适用于检测弱光信号及低光强条件下的光信号放大。

在光学成像、暗物质探测、核物理实验等领域中，光电倍增管的应用非常广泛。

在光学成像领域，光电倍增管作为光探测器，可以将微弱的光信号放大，实现暗处的成像。

在核物理实验中，光电倍增管可以用于测量粒子的能量、时间等参数。

三、光电二极管与光电倍增管的比较光电二极管和光电倍增管在光电子学中各自发挥着重要的作用。

滞后效应
在光电倍增管加上高压或开始光照的短时间内，（几秒或 几十秒）阳极输出电流存在暂时的不稳定，电流可能比稳定值 大一些，也可能小一些。这种不稳定现象称为滞后效应。滞后 效应主要由于电子偏离设计的轨迹以及倍增极的陶瓷支架和玻 壳等静电作用引起的。当入射的光照变化，而所加的电压也跟 随着变化时滞后效应特别明显。
光电倍增管
电流放大（增益）
电流增益就是光电倍增管的阳极输出电流与阴极光电子电流的
比值,也可以按一定工作电压下阳极响应度和阴极响应度的比值来确
定。
ia Sa
iK SK
在理想情况下，具有n个倍增极，每个倍增极的平均二次电子发射 率为δ的光电倍增管的电流增益为δn。二次电子发射率δ由下式给
出： δ=C·Vdk
使用注意事项
（1）用于测光的光源光谱特性必须与光敏电阻的光敏 特性匹配;
光敏电阻的阻值随温度变化而变化的变化率,在弱光 照和强光照时都较大,而中等光照时,则较小。
例：CdS光敏电阻的温度系数在10lx照度时约为0；照度高于10lx 时，温度系数为正；小于10lx时，温度系数反而为负；照度偏离 10lx愈多，温度系数也愈大。
另外，当环境温度在0～+60℃的范围内时，光敏电 阻的响应速度几乎不变；而在低温环境下，光敏电阻的响 应速度变慢。例如，-30℃时的响应时间约为+20℃时的 两倍。
当入射光强逐渐降低，以至于入射的光子分散得类似 图26时，这种状态称作单光子（或光电子）情况。输出的 脉冲数与入射光成正比例，并且对这些脉冲计数的方法在 信噪比和稳定性等方面，优于采用平均脉冲的电流测定方 法。这个对脉冲计数的光量测量技术叫做光子计数法。
由于光电倍增管在输出由入射光子产生的单个脉冲的同时，也 会输出一系列的噪声脉冲。简单地统计这些脉冲而不采取有效的手 段排除噪声脉冲，将得不到正确的结果。排除噪声最有效的方法就 是采用区分每个脉冲的大小、高度的方法。

光电倍增管的工作原理
光电倍增管是一种利用光电效应加速电子的设备，可以将微弱的光信号转化为较强的电信号。

其工作原理如下：
1. 光电效应：当光子入射到光电倍增管的光阴极表面时，光子的能量会被光阴极材料吸收，使光阴极中的电子获得足够的能量，从而逃逸出来。

这个过程叫做光电子发射。

2. 第一倍增级：光电子从光阴极发射出来后，进入第一倍增级。

第一倍增级是一个电场区域，通过高压电场加速光电子，使其具有较高的动能。

这样，光电子可以获得足够的动能去碰撞倍增级中的离子。

3. 倍增级：倍增级是由一系列的金属或者复合材料构成，每一级都有一个电极和一层引出电子的屏蔽膜。

离子在电场作用下会产生碰撞电离，使得更多的自由电子产生。

这些自由电子被电场加速，撞击到下一级的屏蔽膜上，产生新的电子。

这个过程可以重复多次，使得光电子数目呈指数增加。

4. 收集级和输出：经过倍增级的光电子最后进入到收集级，收集级会将光电子聚集起来，并将其转化为一个较强的电信号。

这个电信号可以通过输出端口输出，用于信号放大、记录或者其他的应用。

总结起来，光电倍增管利用光电效应将光能转化为电能，通过倍增级将光电子数目指数增加，最后将光电子转化为较强的电
信号。

这种原理使得光电倍增管在低光强度条件下具有很高的增益和敏感度，广泛应用于光电检测、成像和光谱分析等领域。

光电倍增管的工作原理光电倍增管（Photomultiplier Tube，PMT）是一种用于光电转换的高灵敏度光电探测器。

它主要由光阴极、一系列倍增极和阳极组成，通过光电效应和倍增效应将光信号转换为电信号，并放大至可测量的水平。

下面将详细介绍光电倍增管的工作原理。

首先，光电倍增管的工作原理基于光电效应。

当光子击中光阴极时，光阴极中的光电子会被激发出来，形成初级电子。

这些初级电子会被加速器电场加速，然后撞击倍增极。

倍增极通常由一系列环形排列的金属或半导体材料构成，它们之间有高电压差，形成倍增电场。

当初级电子撞击倍增极时，会释放次级电子，这些次级电子在倍增电场的作用下会不断地被加速和撞击其他倍增极，从而产生成倍增的效应。

其次，光电倍增管的工作原理还涉及到电子的收集和放大。

当次级电子被加速并撞击阳极时，就会产生电流信号。

这个电流信号的幅度与初级光电子的数量成正比，因此可以用来测量光子的能量和光强。

通过适当的电路和放大器，可以将这个微弱的电流信号放大至可观测的水平，以便进行后续的信号处理和分析。

最后，光电倍增管的工作原理还包括了一些影响性能的因素。

例如，光电倍增管的增益和线性度受到光阴极的材料和制备工艺的影响；光阴极的光电量和光电倍增管的暗电流、噪声等参数也会影响其性能。

因此，在实际应用中，需要根据具体的测量需求和环境条件选择合适的光电倍增管，以保证测量的准确性和可靠性。

总的来说，光电倍增管是一种重要的光电转换器件，它利用光电效应和倍增效应将光信号转换为电信号，并放大至可测量的水平。

了解光电倍增管的工作原理对于正确选择和使用光电倍增管具有重要意义。

希望本文能够帮助读者更好地理解光电倍增管的工作原理，为相关领域的研究和应用提供参考。

请简述光电倍增管的结构和工作原理
光电倍增管是一种光电非易失性的三极双向电子器件，它采用光电差分电压作为功能部件供电，以及放大输入信号或双向放大，通常用于发射、接收电路等应用中。

光电倍增管的结构由基极、放大极和乘法极三个元件组成。

基极用于接收光信号，把光信号转换成电信号，而信号电流产生的电压与元件的外施电压有关，
放大极可以将有效地将这些信号电流放大，得到偏压，用以控制电流；
乘法极则将放大极所得偏压和外施电压结合，形成输出信号，从而将输入信号放大变回输出信号，实现倍增功能。

依据光电倍增管工作原理，在输入光信号到基极时，将把这些信号电流放大，形成偏压。

放大极和乘法极将放大极生成的偏压和源电压结合，形成输出，完成输入和输出之间的信号放大倍数，使输出信号达到所需要的模拟信号强度，完成正向放大任务。

而当电离极子放大到一定数量，就会让乘法极介入，增强放大倍数，从而实现反向放大。

光电倍增管优越的特性，可被用于传输系统，影像处理系统，应用系统，消费电子产品，航空电子设备等领域，具有较高的功效和小尺寸结构，同时提供更长的使用寿命和更好的电磁兼容性，是选择对于传输信号和发射接收系统的佳方案。

光电倍增管的原理和应用光电倍增管的工作原理是在真空环境下，光子进入光电阴极后，通过光电效应产生光电子，光电子经过倍增级的电子倍增带，通过电场在倍增级中抽取附近的电子，并将其加速，进一步碰撞新的电子，产生更多的电子，以此类推。

最后，由万向电子聚焦的效应使电子在进入阳极之前被聚焦，从而产生电流信号。

1.光谱仪和色度计：光电倍增管可以将光信号转换为电信号放大后进行测量和分析。

在光谱仪中，光电倍增管可以感知和测量不同波长的光信号，并生成相对应的电压信号。

在色度计中，光电倍增管可以检测和测量颜色的亮度和饱和度。

2.核物理实验：光电倍增管在核物理实验中起着关键的作用。

它可以将高能粒子射入的能量转换成电信号，从而测量和分析粒子的能量、种类和强度。

光电倍增管在粒子探测器和闪烁体探测器中广泛应用。

3.气相和液相色谱仪：光电倍增管被广泛用于色谱仪中。

对于气相和液相色谱仪，光电倍增管可以将分离出的化合物转化为电信号，并通过放大电信号进行测量和分析。

4.光子计数：光电倍增管可以用于测量低光强度的光信号，例如用于量子计算和量子通信中的单光子计数。

光电倍增管能够将微弱的光信号转换为可观测的电信号，从而实现对单个光子的检测和计数。

5.星光探测器：由于光电倍增管对低光强信号的高灵敏度和放大能力，它被广泛应用于天文观测和星光探测器中。

光电倍增管能够检测和测量由星体射入地球的微弱光信号，并提供详细的光谱分析和测量。

综上所述，光电倍增管是一种基于真空电子技术的装置，可以将光信号转换为可观测的电信号并进行放大。

它在光谱仪、核物理实验、色谱仪、光子计数和星光探测器等领域中都有广泛的应用，为科学研究和工程技术提供了重要的技术支持。

光电倍增管的原理和性能分析光电倍增管（Photomultiplier Tube，PMT）是一种利用光电效应和电子倍增放大机制的光电检测器件。

它能将微弱的光信号转化为强电信号，广泛应用于核物理、光谱学、荧光分析等领域。

本文将详细介绍光电倍增管的原理和性能分析。

一、光电倍增管的结构与原理光电倍增管由光阴极、电子逸出极、电子倍增层和阳极四个部分组成。

其结构示意图如下图所示：（图1：光电倍增管结构示意图）光电倍增管的工作过程如下：1. 光阴极吸收光子，产生电子。

2. 电子经“光电子倍增”作用，在电子倍增层内被加速和放大。

3. 放大后的电子被收集到阳极上，形成一个强电信号输出。

下面我们分别介绍各个部分的作用。

1. 光阴极光阴极是光电倍增管的第一个组成部分。

其作用是将光子转化为电子。

常用的材料有 S-1、Cs3Sb、Na2KSb 等碱金属反射式光阴极。

当光线照射到光阴极表面时，光子与光阴极内的金属分子相互作用，把一些电子激发到光阴极的表面。

在电子释放的同时，光电子被电场加速，沿着管子方向移动。

2. 电子逸出极电子逸出极是光电倍增管的第二个组成部分。

其作用是使逸出的电子进入电子倍增层。

通常采用的是“阴极镜”式的逸出极。

当光电子进入逸出极表面时，由于逸出极表面的电场比光阴极的电场大，光阴极上的光电子会被吸引到逸出极表面，并且更多的电子被激发到逸出极表面。

3. 电子倍增层电子倍增层是光电倍增管的核心部分，也是光电子放大的关键步骤。

在电子倍增层中，光电子被如下图所示的电子倍增层结构放大。

（图2：电子倍增层结构示意图）其中，“聚焦极”作用是偏转电子向“微通道”方向运动，而“微通道板”上的金属管则是对电子进行倍增的关键部分。

当电子进入微通道管里，会被撞击到管壁，使管壁内部的金属原子受到电子撞击而产生“次级电子”。
