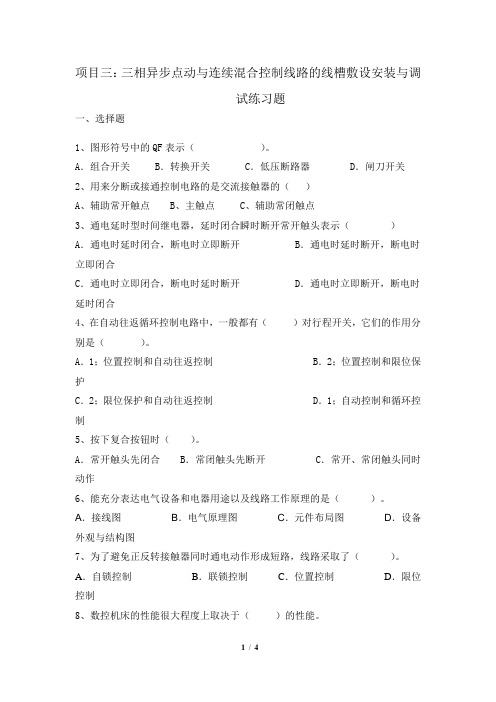

项目三：三相异步点动与连续混合控制线路的线槽敷设安装与调试练习题一、选择题1、图形符号中的QF表示（）。
A．组合开关 B．转换开关 C．低压断路器 D．闸刀开关2、用来分断或接通控制电路的是交流接触器的（）A、辅助常开触点B、主触点C、辅助常闭触点3、通电延时型时间继电器，延时闭合瞬时断开常开触头表示（）A．通电时延时闭合，断电时立即断开 B．通电时延时断开，断电时立即闭合C．通电时立即闭合，断电时延时断开 D．通电时立即断开，断电时延时闭合4、在自动往返循环控制电路中，一般都有（）对行程开关，它们的作用分别是（）。
A．1；位置控制和自动往返控制 B．2；位置控制和限位保护C．2；限位保护和自动往返控制 D．1；自动控制和循环控制5、按下复合按钮时（）。
A．常开触头先闭合 B．常闭触头先断开 C．常开、常闭触头同时动作6、能充分表达电气设备和电器用途以及线路工作原理的是（）。
A．接线图B．电气原理图C．元件布局图D．设备外观与结构图7、为了避免正反转接触器同时通电动作形成短路，线路采取了（）。
A．自锁控制B．联锁控制C．位置控制D．限位控制8、数控机床的性能很大程度上取决于（）的性能。
A、计算机运算B、伺服系统C、位置检测系统D、机械结构9、采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( )。
A．绝对测量 B．直接测量 C．间接测量10、在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
A 输入映象B 输出映象C 变量存储器D 内部存储器11、用于驱动线圈的指令是：（）A、LDB、AC、OD、=12、按照电动机学原理，当( )的定子三相绕组接通三相交流电源时，就会产生旋转磁场。
A．交流电动机 B．直流电动机 C．步进电动机13、若整数的加减法指令的执行结果发生溢出则影响（）位。
A SM1.0B SM1.1C SM1.2D SM1.314、数控系统除了位置控制功能外，还需要主轴起／停、换刀、冷却液开／停等辅助控制功能。
电气安装的规划与实施

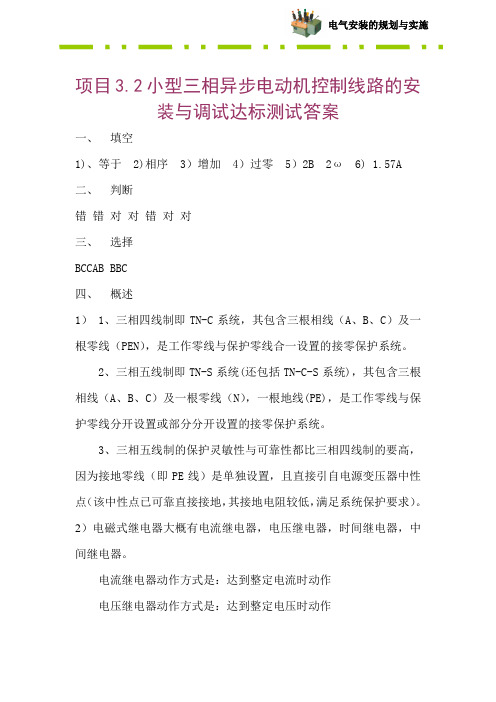

项目3.2小型三相异步电动机控制线路的安
装与调试达标测试答案
一、填空
1)、等于 2)相序 3）增加 4）过零 5）2B 2ω 6) 1.57A
二、判断
错错对对错对对
三、选择
BCCAB BBC
四、概述
1） 1、三相四线制即TN-C系统，其包含三根相线（A、B、C）及一根零线（PEN），是工作零线与保护零线合一设置的接零保护系统。
2、三相五线制即TN-S系统(还包括TN-C-S系统)，其包含三根相线（A、B、C）及一根零线（N），一根地线(PE)，是工作零线与保护零线分开设置或部分分开设置的接零保护系统。
3、三相五线制的保护灵敏性与可靠性都比三相四线制的要高，因为接地零线（即PE线）是单独设置，且直接引自电源变压器中性点（该中性点已可靠直接接地，其接地电阻较低，满足系统保护要求）。
2）电磁式继电器大概有电流继电器，电压继电器，时间继电器，中间继电器。
电流继电器动作方式是：达到整定电流时动作
电压继电器动作方式是：达到整定电压时动作
电气安装的规划与实施
中间继电器动作方式是：主要是放大信号，就是接通电流（电压）时无延时动作。
3）
电气安装的规划与实施4）。
项目四交流电机的应用一、填空题1电动机是将电能转换为机械一能的设备。
2 .三相异步电动机主要有定子和转子两部分组成。
3 .三相异步电动机的定子铁心是用薄的硅钢片一叠装而成,它是定子的磁路路部分,其内表面冲有槽孔，用来嵌放定子绕组.4 .三相异步电动机的定子主要山定子铁心和定子绕组组成。
5 .三相异步电动机的转子有鼠笼式和绕线式两种形式。
6 .三相异步电动机的三相定子绕组通以三相交流电流，则会产生旋转磁场，7 .三相异步电动机旋转磁场的转速称为同步转速,它叮电源频率和磁极对数有关。
8 .三相异步电动机旋转磁场的转向是由电源的相序决定的,运行中若旋转磁场的转向改变了，转子的转向随之改变，9 .一台三相四极异步电动机，如果电源的频率/i=50Hz,则定子旋转磁场每秒在空间转过至转。
10 .三相异步电动机的转速取决于磁场极对数P、转差率S和电源频率f。
11 .三相异步电机的调速方法有变极调速、变频调速和转子回路串电阻调速，12 .在额定工作情况下的三相异步电动机，已知其转速为960r∕min,电动机的同步转速为：1000r/min、磁极对数为：3对，转差率为：0.04O13 .三相异步电动机机械负载加重时，其定子电流将小于o14 .三相异步电动机负载不变而电源电压降低时，其转子转速将增大o15 .一台三相二极异步电动机，如果电源的频率力二50HZ,则定子旋转磁场每秒在空间转转。
16 .笼型三相异步电动机常用的降压起动方法有：Y-△降压起动和自耦变压器降压起动。
17 .三相异步电动机采Y-△降压起动时，其起动电流是三角联接全压起动电流的1/3 ,起动转矩是三角联接全压起动时的1/318 .三相异步电动机的额定功率是额定状态时电动机转子轴上输出的机械功率，额定电流是满载时定子绕组的线电流,其转子的转速小于旋转磁场的速度。
19 .电动机铭牌上所标额定电压是指电动机绕组的线电压.20 .某三相异步电动机额定电压为380/220V,当电源电压为220V时，定子绕组应接成三角形接法：当电源电压为380V时，定子绕组应接成星形接法。
第 1 页，共 1 页
项目四 单元测试题
考试时间：100分钟 一、判断题：本题20分。对的画“√”，错的画“X”。 （ ）1.单相电机多用于家电方面。 （ ）2.直流电磁铁与交流电磁铁的区别之一是是否有振动和噪声。 （ ）3.直流电磁铁与交流电磁铁的区别之一是是否有振动和噪声。 （ ）4.伺服电机的结构及原理类似单相电机。不同处在于是否有“自转”。 （ ）5.中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。 （ ）6.异步电机只有转子转速和磁场转速存在差异时，才能运行。 （ ）7.中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。 （ ）8.异步电机只有转子转速和磁场转速存在差异时，才能运行。 （ ）9.三相异步电动机定子串联电阻降压起动的目的是提高功率因数。 （ ）10转子绕组串频敏变阻器起动过程中频敏变阻器的阻值是由小变大的。 二、选择题：本题30分 1.三相异步电动机主回路装配的熔丝所起的主要作用是( )。 A.过载保护 B.短路保护 C.失压保护D.过载与短路双重保护 2.改变三相异步电动机转向的方法是( )。 A.改变电源频率 B.改变电源电压 C.改变定子绕组中电流的相序 D.改变电机的工作方式 3.用二只交流接触器控制电动机的正.反转控制电路，为防止电源短路，必须实现( )控制。 A.自锁 B.互锁 C.顺序 （4）时间 4.三相鼠笼式异步电动机的转速与下列量关系正确的是( ) A.转速与轴上的负载成正比 B.转速与电源电压成正比
C.转速与电源频率成正比 D.转速与三相励磁电流成正比
5.三相异步电动机的理想空载时转差率S1和堵转时转差率S2分别为( )
A.S1=0,S2=0 B.S1>0,S2=1
C.S1=0,S2=1 D.S1=1,S2>0
6.三相异步电动机在拖动恒转矩负载的运行中，若减小供电电压，该电机的转速将会
( )。
A.略有下降 B.不变
C.下降很多 D.下降后又恢复原速
7.机床上常用的双速电机是如何改变其转速的( )
A改变转子绕组的接法 B.改变定子绕组的磁极对数
C.转子绕组串两极电阻 D.定子绕组串两级电阻
8.一般三相异步电动机的过载系数λ为( )
A.1.1～1.4 B.1.4～1.8 C.1.8～2.2 D.2.2～2.6
9.采用降压法起动的三相异步电动机起动时必须处于( )
A.轻载 B.满载 C.超载 D.空载
10.一单绕组双速电动机，绕组接线图如下所示，高速时端子该如何接( )。
A. 1，2，3接电源，4，5，6空着 B. 1，2，3接电源，4，5，6短接
C. 4，5，6接电源，1，2，3空着 D. 4，5，6接电源，1，2，3短接
三、简答题：本题50分。
1.时间继电器控制的定子串电阻降压起动控制线路中时间继电器的作用是什么？
2.时间继电器的设定时间应根据什么进行调整？
3.按钮控制的鼠龙式异步电动机星形-三角形降压启动控制电路有什么缺点？
4.按钮控制的定子串电阻降压起动控制电路一般使用在哪些场合？
5.简述时间继电器控制双速电动机控制电路工作原理，并说明该控制电路有何特点？
