各国铁路标志

（通线（2023）8424）铁路线路标志通用图1. 引言铁路线路标志通用图是为铁路线路上的各种标志提供统一设计和使用的文档。

本文档将介绍铁路线路标志通用图的设计原则、标志的分类及其含义，并以Markdown文本格式输出。

2. 设计原则铁路线路标志通用图的设计遵循以下原则：2.1 易识别性铁路线路标志应具有良好的可识别性，以便铁路乘客和工作人员能够快速、准确地理解标志的含义。

标志的颜色、形状和图案应与周围环境形成鲜明对比，从而提高可视性。

2.2 一致性铁路线路标志应具有一致性，即在不同的线路和地区使用相同的标志，以确保乘客和工作人员熟悉标志的含义和用途。

一致性有助于减少混淆和误解，并提高安全性。

2.3 可扩展性铁路线路标志通用图应具有可扩展性，以便随着铁路线路的发展和改进，可以添加新的标志并更新现有的标志。

这有助于保持标志与实际情况的一致，并适应未来的需求变化。

3. 标志分类及其含义铁路线路标志通用图包括多个分类的标志，每个分类都有不同的含义。

以下是常见的几个标志分类及其含义：3.1 方向标志方向标志用于提供行进方向和目的地的信息，以帮助乘客和工作人员选择正确的行程。

常见的方向标志包括出站标志、进站标志、转弯标志等。

•出站标志：用于指示乘客离开列车的出口位置。

•进站标志：用于指示乘客进入站台的入口位置。

•转弯标志：用于提醒列车司机在接近弯道时减速。

3.2 安全标志安全标志用于提醒乘客和工作人员注意安全事项，并采取相应的措施。

常见的安全标志包括紧急停车标志、警示标志、危险区域标志等。

•紧急停车标志：用于指示列车司机在紧急情况下立即停车。

•警示标志：用于提醒乘客和工作人员在特定区域或情况下保持警惕。

•危险区域标志：用于指示危险区域，禁止乘客和工作人员进入。

3.3 服务设施标志服务设施标志用于指示各种服务设施的位置和用途，以方便乘客使用。

常见的服务设施标志包括洗手间标志、自动售票机标志、餐车标志等。

•洗手间标志：用于指示洗手间的位置。

中国十大标志性铁路一．大秦铁路大秦铁路自山西省大同市至河北省秦皇岛市，纵贯山西、河北、北京、天津，全长653千米，是中国西煤东运的主要通道之一。

1992年12月21日开通运营。

大秦铁路主要经营货物运输，尤其是煤炭运输业务，是中国西煤东运的主要通道（北通道）之一。

除了主要运载山西北部的煤炭，一些来自内蒙古西部、陕西北部的煤炭也由大秦铁路运出。

大秦铁路是中国第一条重载列车线路，最大载重可达2万吨；第一条实现微机化调度集中系统线路；第一条采用全线光纤通信系统的线路，科技含量达到了国际水平。

中国铁路依托大秦线的建设，组织了重载运输各项技术设备的全面攻关，取得了一套重载运输技术装备成果。

二．京秦铁路京秦铁路西起北京市，东到河北省秦皇岛市。

线路全长293公里。

1983年12月建成。

是我国第一条一次建成的双线电气化铁路。

三．陇海铁路是中国东西向的主要铁路干线之一。

全长1759公里。

1953年7月陇海铁路全线修成通车。

陇海铁路贯穿中国东、中、西部，也是从太平洋边的中国连云港至大西洋边的荷兰鹿特丹的新亚欧大陆桥的重要组成部分。

四．广深线广深铁路连接广州和深圳，全长146公里，是中国大陆最早达到200公里时速的铁路线。

1994年广深铁路建成，1996 年5 月广深铁路股份有限公司于在香港和纽约上市，是目前中国唯一一家在境外上市的铁路。

五．青藏铁路青藏铁路由青海省西宁市至西藏自治区拉萨市，全长1956公里。

其中，西宁至格尔木段长814公里，1979年建成铺通，1984年投入运营。

格尔木至拉萨段，全长1142公里，2006年7月1日全线通车。

青藏铁路结束了西藏没有铁路的历史，拉近了西藏与世界文明的距离。

过去运往西藏的物资要靠公路，青藏铁路开通后，75%的进出藏物资由铁路承担，从而改变以往公路运输运距长、运费高、损耗大的缺点。

青藏铁路是世界上海拔最高的高原铁路，铁路建设攻克了多年冻土、高寒缺氧、生态脆弱“三大难题”，工程十分艰巨。

安全标志i消防安全标志消防手动启动器发声警报器火警电话紧急出口紧急出口滑动开门滑动开门推开拉开击碎板面禁止阻塞禁止锁闭灭火设备灭火器消防水带地下消火栓地上消火栓消防水泵接合器消防梯当心火灾－－易燃物质当心火灾－－氧化物当心爆炸－－爆炸性物质禁止用水灭火禁止吸烟3禁止烟火禁止放易燃物禁止带火种禁止燃放鞭炮疏散通道方向疏散通道方向灭火设备或报警装置的方向灭火设备或报警装置的方向电力行业标志危险货物包装标志爆炸品标志爆炸品标志爆炸品标志易燃气体标志不燃气体标志有毒气体标志易燃液体标志易燃固体标志自然物品标志遇湿易燃物品标志氧化剂标志有机过氧化物标志剧毒品标志有毒品标志有害品标志感染性物品标志一级放射性物品标志二级放射性物品标志三级放射性物品标志腐蚀品标志杂类标志铁路客运服务图形标志病残者轮椅病残者席出租汽车灯开关电梯方向箭头非使用门非饮用水废物箱公用电话盥洗室候车室货币兑换处禁止入内禁止伸出窗外禁止向外扔东西理发馆旅客医疗室（点、站）母婴候车室女性上阶梯售花店（亭）售书报处（亭）踏板放水铁路车站通风调节温度调节问询处下阶梯行李寄存处5行李托运处扬声器音量调节自动化行李寄存箱矿山安全标志道路交通标志禁止通行禁止车辆临时或长时停放禁止驶车禁止载货汽车通行禁止非机动车通行禁止畜力车通行禁止机动车通行禁止鸣喇叭禁止农用运输车通行禁止骑自行车上坡禁止大型客车通行禁止骑自行车下坡禁止拖、挂车通行禁止人力车通行禁止人力货运三轮车通行禁止人力客运三轮车通行禁止三轮车通行禁止行人通行禁止小型客车通行禁止拖拉机通行禁止向右转弯会车让行禁止向左向右转弯禁止向左转弯禁止超车禁止直行和向右转弯禁止掉头禁止直行和平向左转弯禁止直行停车让行减速让行停车检查禁止宽度限制高度限制速度限制质量限制轴重紧急电话紧急停车带解除禁止超车解除限制速度路滑慢行陡坡慢行事故易发点十字交叉T型交叉T型交叉T型交叉Y型交叉环型交叉向右急弯路向左急弯路反向弯路连续弯路下陡坡上陡坡两侧变窄右侧变窄左侧变窄窄桥双向交通注意行人注意儿童注意牲畜注意信号灯注意非机动车7无人看守铁路道口有人看守铁道道口傍山险路傍山险路注意落石注意落石易滑事故易发路段左侧绕行左右绕行右侧绕行施工驼峰桥路面不平村庄慢行隧道注意横风过水路面渡口堤坝路堤坝路注意危险包装储运图示标志向上易碎物品禁止翻滚禁用手钩怕晒怕雨怕辐射由此吊起堆码层数极限堆码重量极限温度极限重心此面禁用手推车由此夹起此处不能卡夹禁用叉车禁止堆码环境保护图形标志污水排放口污水排放口废气排放口废气排放口噪声排放源噪声排放源一般固体废物一般固体废物危险废物旅游饭店用公共信息图形符号出租车租赁车公共汽车无轨电车有轨电车飞机直升机轮船火车地铁停车场自行车停放处加油站方向入口出口紧急出口楼梯上楼楼梯下楼楼梯自动扶梯电梯残疾人设施男性女性卫生间男更衣女更衣饮用水踏板放水9废物箱公园自然保护区旅馆；饭店会议室盆浴淋浴电影剧院商场；商店医院医疗点等候室安全保卫票务服务手续办理；接待问讯货币兑换结账失物招领走失儿童认领行李寄存行李手推车邮政邮箱电话西餐中餐快餐酒吧咖啡花卉理发；美容书报运动场所保持安静贵宾允许吸烟禁止吸烟禁止通过紧急呼救电话紧急呼救设施火情警报设施灭火器民用航空公共信息标志用图形符号安全检查办理乘机手续宾馆服务残疾人残疾人电梯出发11出口到达登机口地铁电报动植物检疫方向飞机场贵宾候机室海关航空货运红色通道候机厅货物查询货物检查货物交运货物提取结帐禁止吸烟禁止携带托运放射性及磁性物禁止携带托运剧毒物品及有害禁止携带托运武器及仿真武器禁止携带托运易燃及易爆物品楼梯旅客止步绿色通道男性女性入口商店上楼楼梯售票水平步道停车场头等舱候机室托运行李检查卫生检疫问讯洗手间下楼楼梯向上自动扶梯向下自动扶梯行李查询行李手推车育婴室直升机场中转联程租车服务路锥系列人字牌指示杆警示链塑料反光锥路障路牌快速护栏带反光背心。

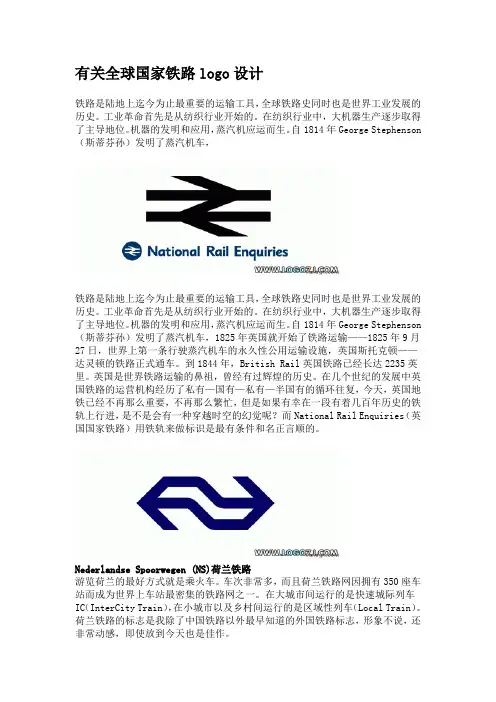

有关全球国家铁路logo设计铁路是陆地上迄今为止最重要的运输工具，全球铁路史同时也是世界工业发展的历史。

工业革命首先是从纺织行业开始的。

在纺织行业中，大机器生产逐步取得了主导地位。

机器的发明和应用，蒸汽机应运而生。

自1814年George Stephenson （斯蒂芬孙）发明了蒸汽机车，铁路是陆地上迄今为止最重要的运输工具，全球铁路史同时也是世界工业发展的历史。

工业革命首先是从纺织行业开始的。

在纺织行业中，大机器生产逐步取得了主导地位。

机器的发明和应用，蒸汽机应运而生。

自1814年George Stephenson （斯蒂芬孙）发明了蒸汽机车，1825年英国就开始了铁路运输——1825年9月27日，世界上第一条行驶蒸汽机车的永久性公用运输设施，英国斯托克顿——达灵顿的铁路正式通车。

到1844年，British Rail英国铁路已经长达2235英里。

英国是世界铁路运输的鼻祖，曾经有过辉煌的历史。

在几个世纪的发展中英国铁路的运营机构经历了私有—国有—私有—半国有的循环往复，今天，英国地铁已经不再那么重要，不再那么繁忙，但是如果有幸在一段有着几百年历史的铁轨上行进，是不是会有一种穿越时空的幻觉呢？而National Rail Enquiries（英国国家铁路）用铁轨来做标识是最有条件和名正言顺的。

Nederlandse Spoorwegen (NS)荷兰铁路游览荷兰的最好方式就是乘火车。

车次非常多，而且荷兰铁路网因拥有350座车站而成为世界上车站最密集的铁路网之一。

在大城市间运行的是快速城际列车IC（InterCity Train），在小城市以及乡村间运行的是区域性列车（Local Train）。

荷兰铁路的标志是我除了中国铁路以外最早知道的外国铁路标志，形象不说，还非常动感，即使放到今天也是佳作。

Amtrak（美铁）是美国专门负责管理全国火车营运的机构是“全国铁路乘客公司”(National Railroad Passenger Corporation)的简称。

铁路线路标志 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】铁路线路标志沿铁路线路设置的固定标桩，其作用是向行车人员和线路养护维修人员显示铁路建筑物、线路设备等的位置或状态。

在铁路由国家统一经营的国家，如中国和苏联等，对这些标志的形式和埋设位置，国家制定有统一的规定；在铁路不由国家统一经营的国家，则由各铁路经营部门自行作出规定。

铁路标志常见的有公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、坡度标，以及铁路局、工务段、领工区、养路工区、供电段和水电段等管界标。

公里标、半公里标表示线路里程的标志，设置在计算里程方向的线路左侧。

公里标的标面上注有线路计算起点至公里标设置处距离的公里数（图1）。

半公里标设置在两相邻公里标间的中点上，标面上注有“1/2”字样(图2)。

曲线标表示曲线线路的曲线长、缓和曲线长、曲线半径、超高、加宽等的标志。

设置在曲线线路中点的外侧。

图3为某线路的曲线标。

圆曲线和缓和曲线始终点标表示曲线线路起点和终点的标志，设置在线路的直线与缓和曲线的相接点的外侧、缓和曲线和圆曲线相接点的外侧。

这种标志是个直棱柱体，其横断面为三角形。

两个侧面注有直、缓、圆等字样，分别表示所向方向为直线、缓和曲线或圆曲线。

坡度标表示线路纵断面状态的标志。

设置在变坡点处。

标面的正面和背面分别标明所向方向的上、下坡度值及其长度；侧面注有变坡点所在处的线路里程。

图4为某线路的坡度标。

图中箭头上斜者表示上坡，下斜者为下坡,“0”表示平道；箭头尾部数字表示坡度千分率；下面的数字表明坡道长度（米）。

桥梁标表示桥梁的位置（中心里程）和桥梁编号的标志。

设置在计算里程方向左侧的桥头。

桥梁标的标面上注有按线路计算里程方向统一编排的桥梁序号和所在线路的中心里程。

图5为某一桥梁标。

铁路局、工务段、领工区、养路工区、供电段和水电段的管界标表示各单位管辖的铁路线路范围的标志。
