防腐层修补步骤

设备防腐维修方案概述设备是企业生产运营的重要组成部分，其长期使用需要进行防腐维修工作，以保证设备的正常运行。

本文将介绍设备防腐维修方案。

防腐处理设备的防腐处理是设备防腐维修的第一步，其目的在于加强设备的耐腐蚀性能。

防腐处理方法有三种：1.表面防腐处理：将设备地表面进行镀锌、喷涂、电镀等处理，使其两面均能抵抗腐蚀。

2.电化学防腐处理：采用电化学工艺进行防腐处理，主要有阳极氧化、阳极电泳等方法。

此方法具有防腐效果好、延长设备使用寿命的优点。

3.化学防腐处理：将设备进行化学处理，借助化学反应使设备表面形成一层耐腐蚀的保护膜。

常用的方法有酸洗、磷化、酸化处理等。

维修步骤设备防腐维修的具体步骤如下：1.清洗：先对设备进行清洗，去除油污、灰尘等杂物。

2.确定防腐维修方案：依照设备的具体情况，确定防腐维修方案，并准备相应的防腐维修材料与工具。

3.前处理：针对设备的具体情况，进行防腐前处理，包括去除锈斑、修补涂层等。

4.防腐材料涂覆：采用防腐涂料或防腐材料对设备进行涂覆。

5.检查：在防腐维修完成后，对设备进行全面检查，确认无误后进行设备恢复使用。

防腐维修注意事项在设备防腐维修过程中需要注意以下事项：1.安全：在施工过程中，必须保证施工人员的安全，遵守工艺要求。

2.严格按照防腐维修方案进行，避免不必要的麻烦。

3.设备的防腐维修需要依靠专业设备，并由专业人员操作。

4.对于不同类型的设备，需要采用不同的防腐维修方法，不能一概而论。

5.防腐涂层必须达到严格的标准，必须按照质量标准检测验收，否则会影响设备的寿命。

结论设备的防腐维修是企业生产运营必不可少的环节，其重要性不容忽视。

在设备防腐维修过程中，必须严格按照防腐维修方案进行，并且需要增强人员的安全意识，保证施工质量。

油田管线修复防腐措施方案1. 引言油田管线是输送原油和天然气等能源资源的关键设施，其安全和可靠运行对于油田开发和能源供应具有重要意义。

然而，长期暴露在复杂的自然环境中，油田管线容易受到腐蚀和损坏。

为了保护油田管线的完整性和延长其使用寿命，我们需要采取一系列的修复和防腐措施来确保其可持续运行。

本文将详细介绍油田管线修复防腐措施的方案和步骤。

2. 修复措施2.1. 检测和评估在进行修复之前，首先需要对受损油田管线进行全面的检测和评估。

这包括使用无损检测技术（如超声波、磁粉、射线等）对管线进行全面扫描，以确定损坏的位置和程度。

此外，还应对管道的金属材料和工艺进行一系列物理和化学测试，以了解其力学性能和腐蚀特性。

2.2. 清洗和除锈在进行修复之前，必须对管道进行彻底的清洗和除锈处理。

首先，使用高压水射流清洗管道内部和外部的污垢和油脂。

然后，在清洗后，采用机械或化学方法对受损部位进行除锈处理，以确保修复措施的有效性和持久性。

2.3. 修复和强化根据受损程度，可采用不同的修复措施。

对于轻微受损的管道，可以使用防腐漆或管道缠绕材料进行修复。

这些材料具有良好的防腐性能，可以有效阻止腐蚀介质对管道的侵蚀。

对于严重受损的管道，可能需要进行更彻底的修复和强化。

可以采用焊接、注浆、包裹等方法对受损部位进行修复和加固，以保证管道的完整性和稳定性。

2.4. 再涂层修复完毕后，为了进一步保护管道的表面免受腐蚀和氧化，需要对管道进行再涂层处理。

再涂层可以采用防腐涂料、防腐胶带等不同的防护材料。

这些材料具有良好的耐腐蚀性能和粘附性能，能够有效地隔离管道表面和环境介质的接触。

3. 防腐措施3.1. 选用合适材料在修复和建设油田管线时，应优先选择具有良好耐腐蚀性能的材料。

例如，高强度低合金钢、不锈钢等材料具有较好的耐腐蚀性能和机械性能，可有效降低管道的腐蚀风险。

3.2. 建立防腐保护层在油田管线的设计和施工中，应采取有效措施建立防腐保护层。

防腐补口补伤施工方案6.11.1本标段输油管道采用普通级三层PE防腐，6.11.2管道防腐补口施工流程图6.11.3技术措施*补口补伤工作开工前7天向业主提交书面开工报告（包括施工期间停工后重新开工）。

*检查热收缩套（带）、补伤片、使用说明书和检验报告。

*现场防腐补口、补伤人员应经过防腐施工培训并持有操作合格证，且对现场防腐施工人员作好安全防护工作。

作业现场要设有安全标志。

*补口机具及检测器具应符合下列要求：——空气压缩机出口处应有油水过滤器，空压机排量不小于6m3/min。

——火焰喷枪、聚四氟乙烯辊轮由材料生产厂商提供。

——液化气罐要符合安全要求，减压阀输出压力不小于0.15MPa。

——数字式测温仪测温范围0℃—300℃之间，且5s显示稳定。

——电火花检漏仪的输出电压应满足15kV检漏电压的要求。

*热收缩套（带）基材边缘应平直，表面平整、清洁、无气泡、裂口及分解变色。

热收缩套（带）的基材厚度应不小于1.5mm，胶层厚度应不小于0.8mm，周向收缩率应不小于15%，轴向收缩率应符合业主定货要求。

基材经200℃±2℃，5min自由收缩后，其性能应符合规范要求。

*喷砂除锈用砂采用干燥的石英砂，砂粒在2mm-4mm之间，空气压缩机工作压力为0.4MPa—0.6MPa。

*底漆的使用和配制按生产厂商提供的使用说明书进行。

6.11.4管口清理*管口清理前对补口处未防腐的宽度进行记录。

*将补口处的油污、杂物、毛刺、飞溅、焊瘤等清理干净。

*防腐层端部如有翘边、开裂等缺陷时，应进行修口处理，一直切除到防腐层与钢管完全粘附处为止。

*切割时先弹好环行线，把带坡角的环行靠尺固定好，两人同时在管两侧切割，切割过程中靠尺不能有任何错动。

防腐层端部坡角不大于30°。

6.11.5管口预热当管口表面有水气（露水或霜）时，利用火焰加热器，清除管道表面的水份，加热温度为30℃-40℃。

加热完毕后，测量管子表面上下左右4点温度，达到要求后进行喷砂除锈。

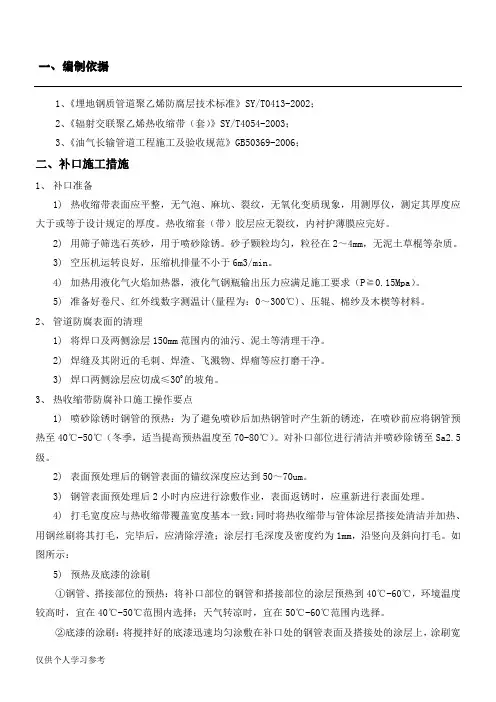

2)焊缝及其附近的毛刺、焊渣、飞溅物、焊瘤等应打磨干净。
3)焊口两侧涂层应切成≤300的坡角。
3、热收缩带防腐补口施工操作要点
1)喷砂除锈时钢管的预热：为了避免喷砂后加热钢管时产生新的锈迹，在喷砂前应将钢管预热至40℃-50℃（冬季，适当提高预热温度至70-80℃）。对补口部位进行清洁并喷砂除锈至Sa2.5级。
6.2补口补伤材料及现场施工应作好防火、防雨、防潮工作。
6.3操作人员应穿戴劳动保护服装，戴好护目镜和耐热手套。
6.4火焰喷枪、喷灯、喷砂头等不准对人。
6.5液化石油气瓶应竖立放置。
6.6液化石油气瓶中的残余液体不得随意排放。避免火灾和对环境污染。
6.6喷砂除锈和火焰加热时，对面不准站人。
6.7液化石油气瓶存放在通风良好，避免阳光直射和雨淋。应远离易燃易爆危险品和厨房、油料库等。
2)表面预处理后的钢管表面的锚纹深度应达到50～70um。
3)钢管表面预处理后2小时内应进行涂敷作业，表面返锈时，应重新进行表面处理。
4)打毛宽度应与热收缩带覆盖宽度基本一致：同时将热收缩带与管体涂层搭接处清洁并加热、用钢丝刷将其打毛，完毕后，应清除浮渣；涂层打毛深度及密度约为1mm，沿竖向及斜向打毛。如图所示：
②回火
③切忌收缩完成后马上收火，热熔胶随着回火时间的增长、温度的提高而变软、发粘、流动，这时胶面才能与湿润状态的底漆的结合面具有粘接条件。如下图所示：
12)热收缩带收缩、回火完成后，热熔胶应从两端溢出，在热收缩带表面尚柔软时，趁热辊压，挤出气泡。上述步骤完成后，应在固定片的两端各安装一根约150mm长的胶条封边，使之与热收缩带溢出的胶成为整体。如下图所示：
2、补伤施工操作要点
(1)
(2)
3、补伤处的外观质量和检漏应符合规范要求。
